北京某别墅区户型A暖通空调施工图（ID:1328623）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17148791009525.zip | 3.56M |
| 2 | 北京某别墅区户型A暖通空调施工图.dwg | 4.18M |
此图纸下载需要60金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：3.65M
所需金币：60
上传时间：2024-05-05 11:18:29
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介
1、本空调系统夏季冷源由室外风冷冷水机组提供空调冷水，冬季热源由壁挂炉提供热水经由热交换器提供空调热水。2、空调系统设计末端采用风机盘管加新风系统。3、本工程采用中央吸尘系统。吸尘主机置于设备间内，需清理区域布置吸尘插口，采用9m长吸尘软管。

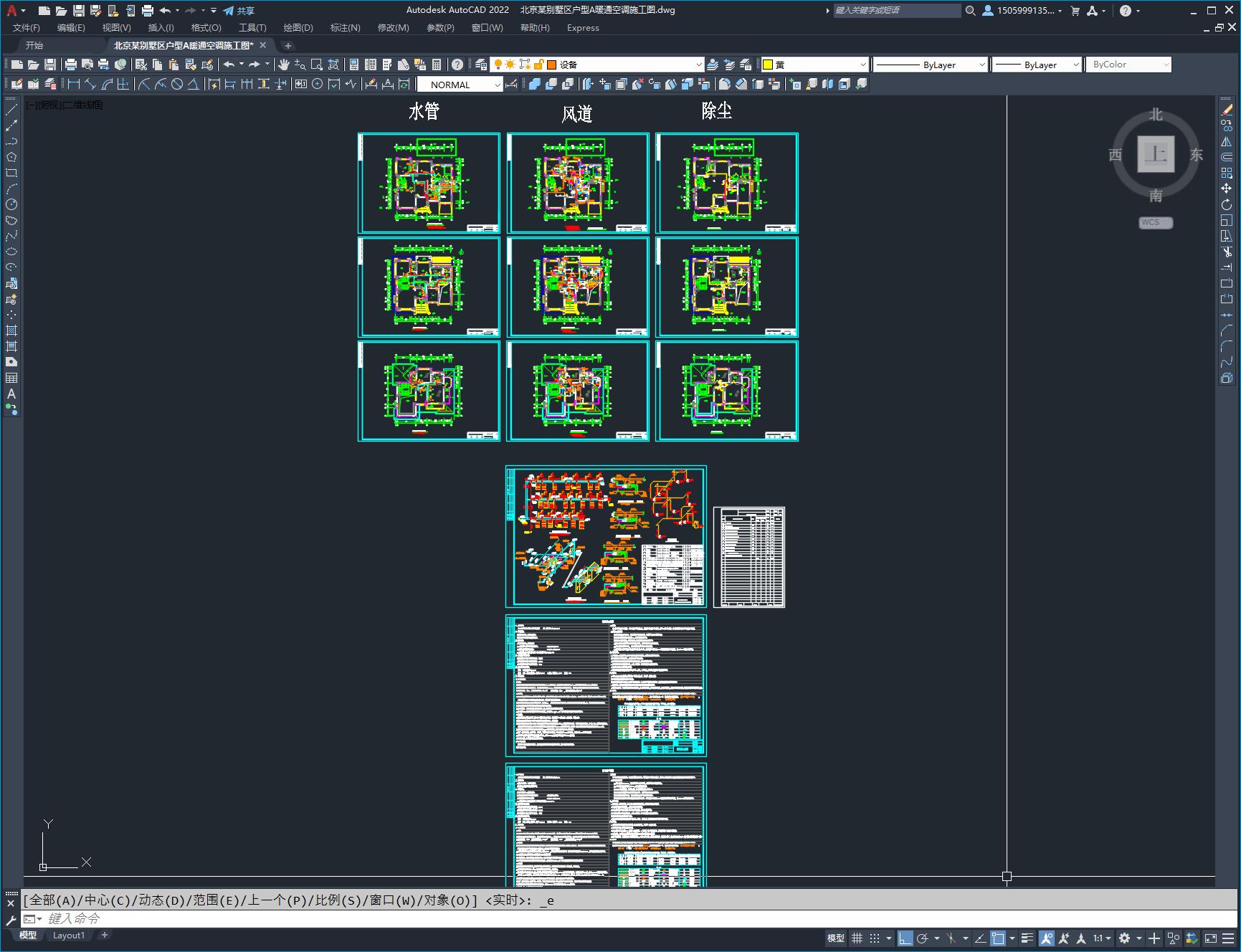

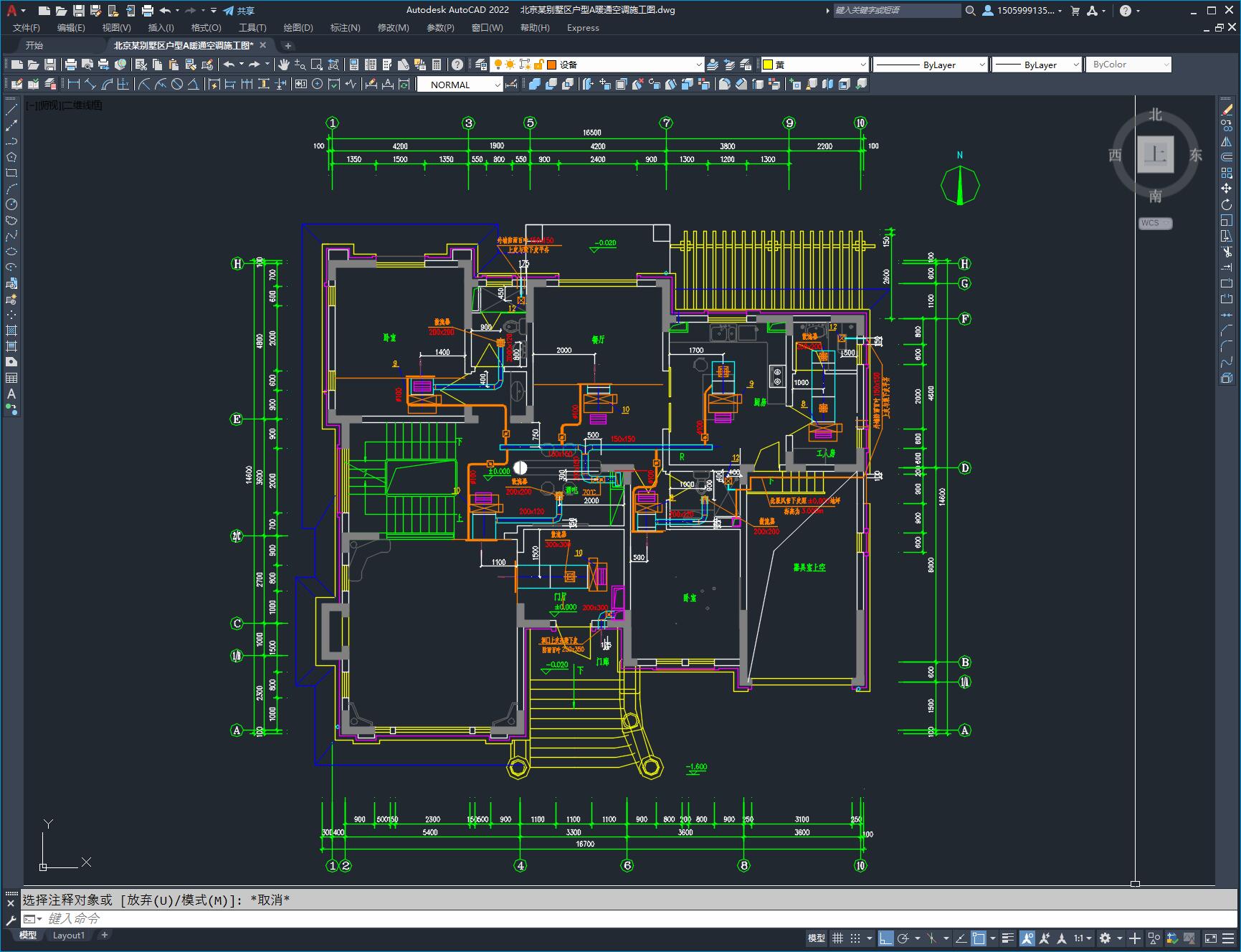

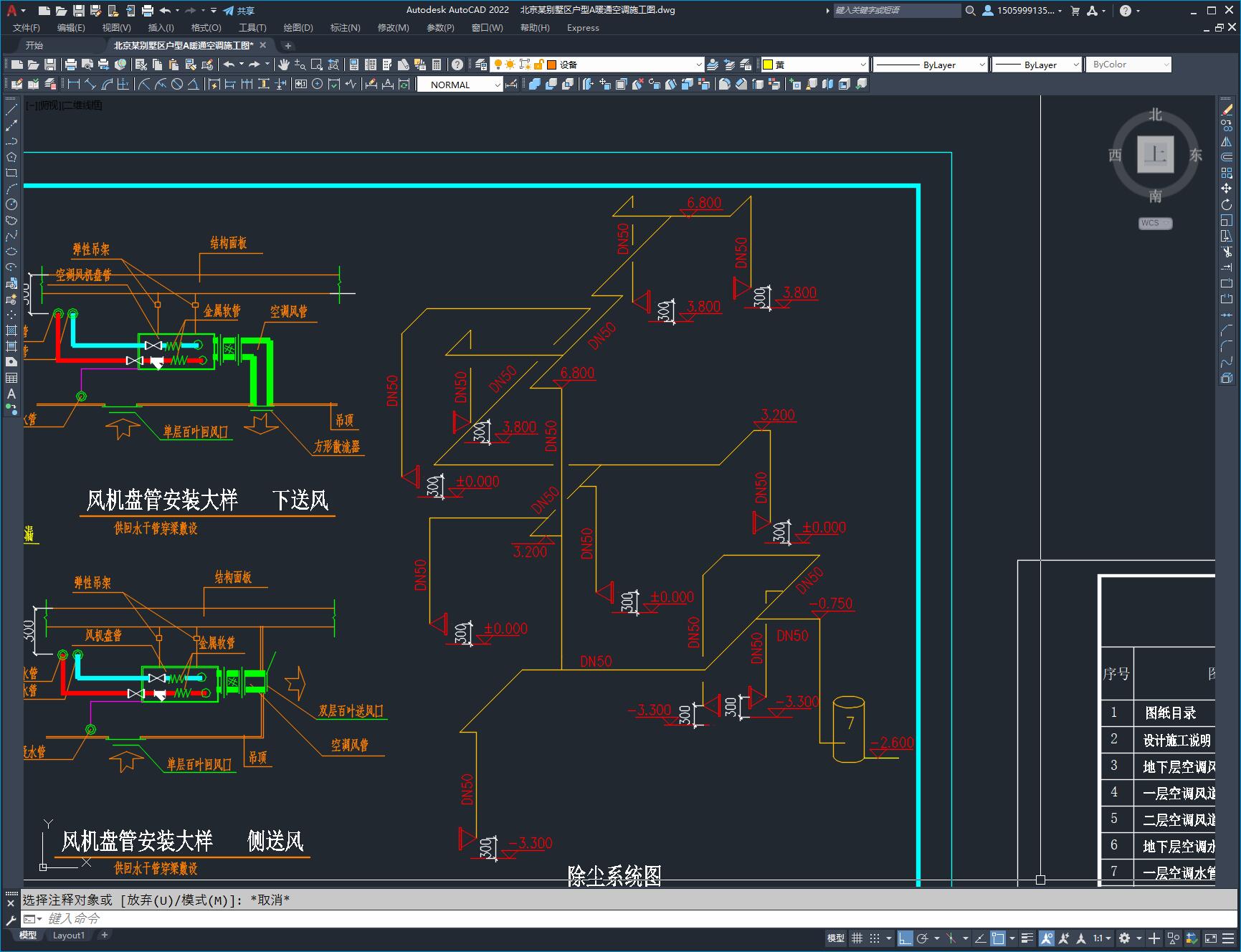

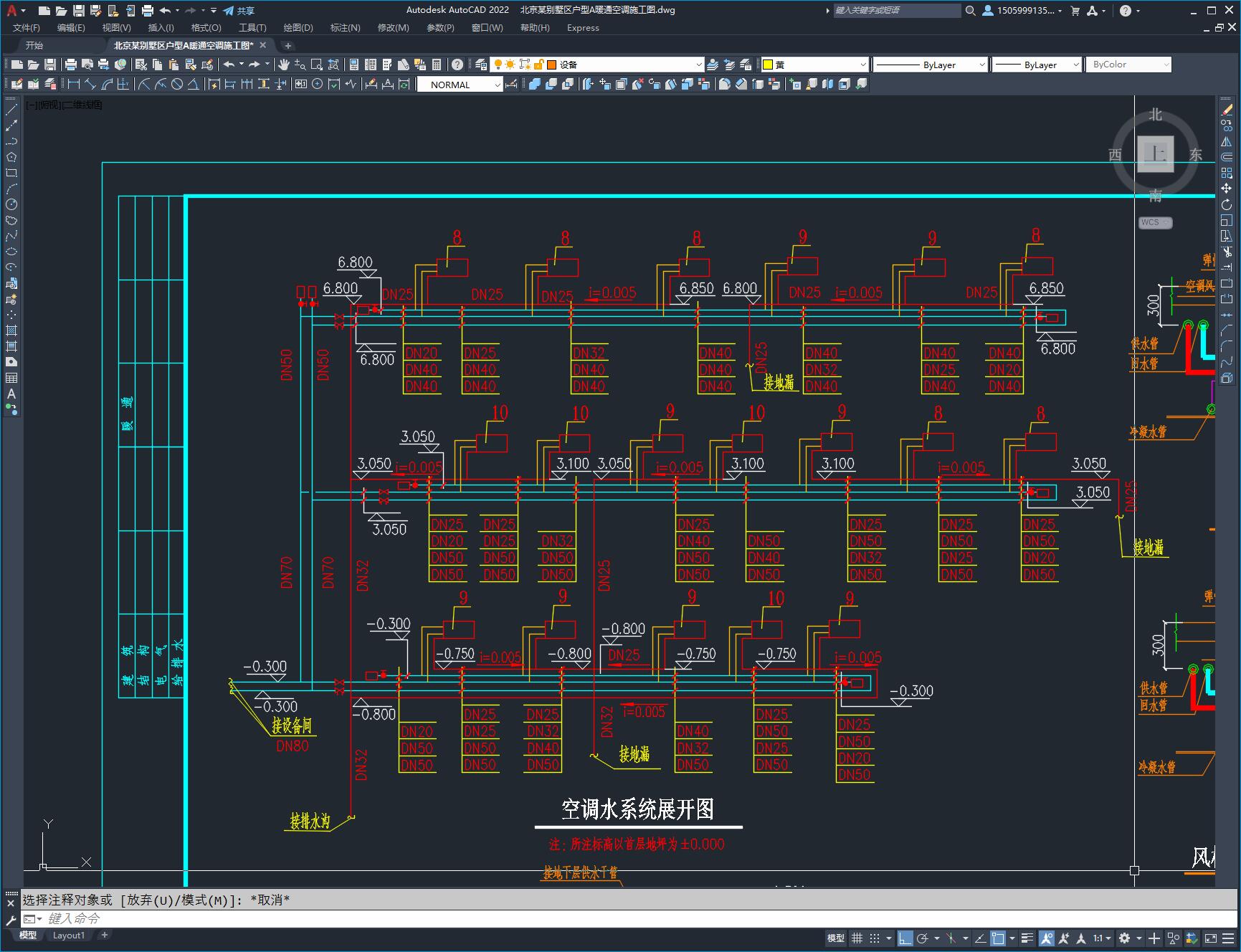

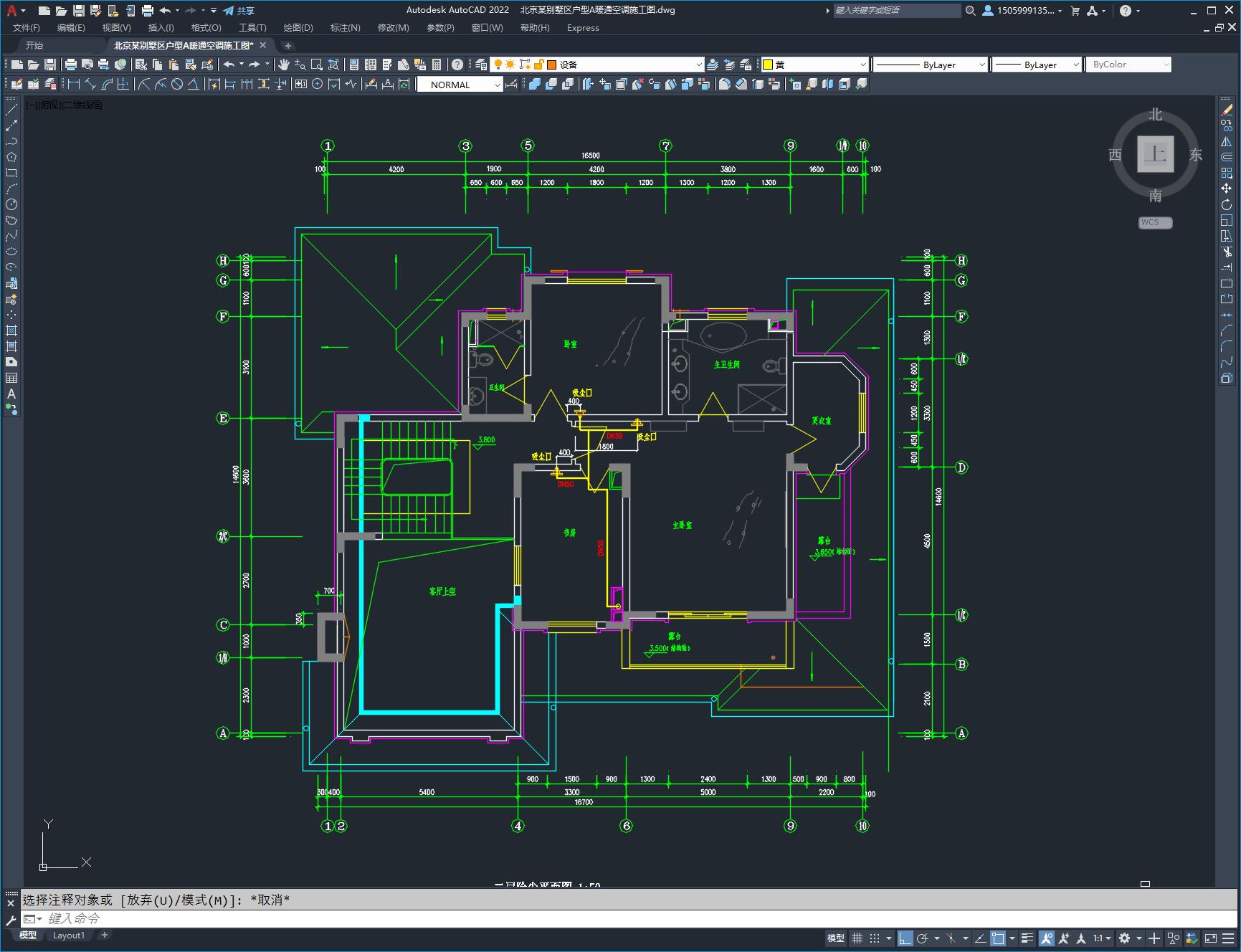

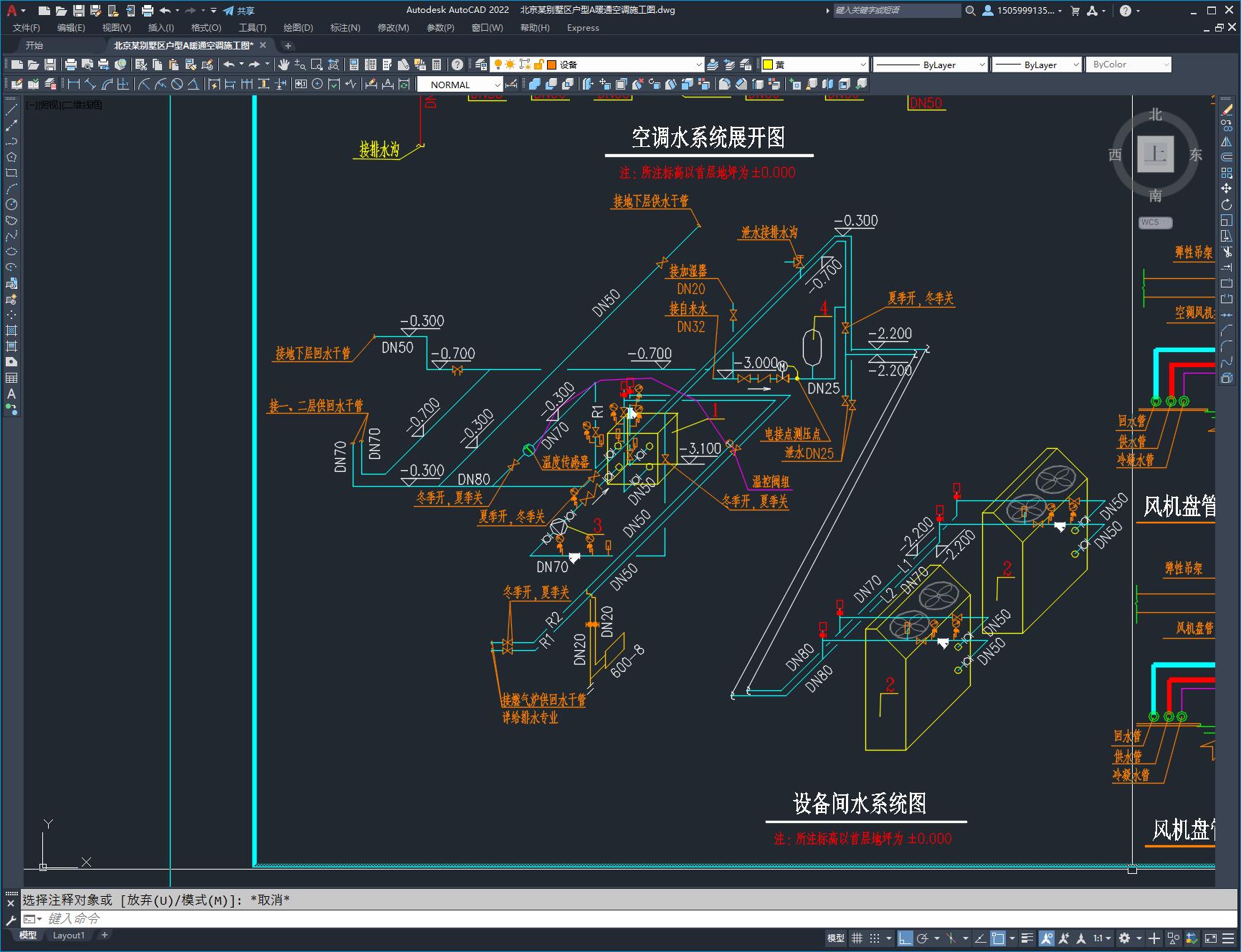

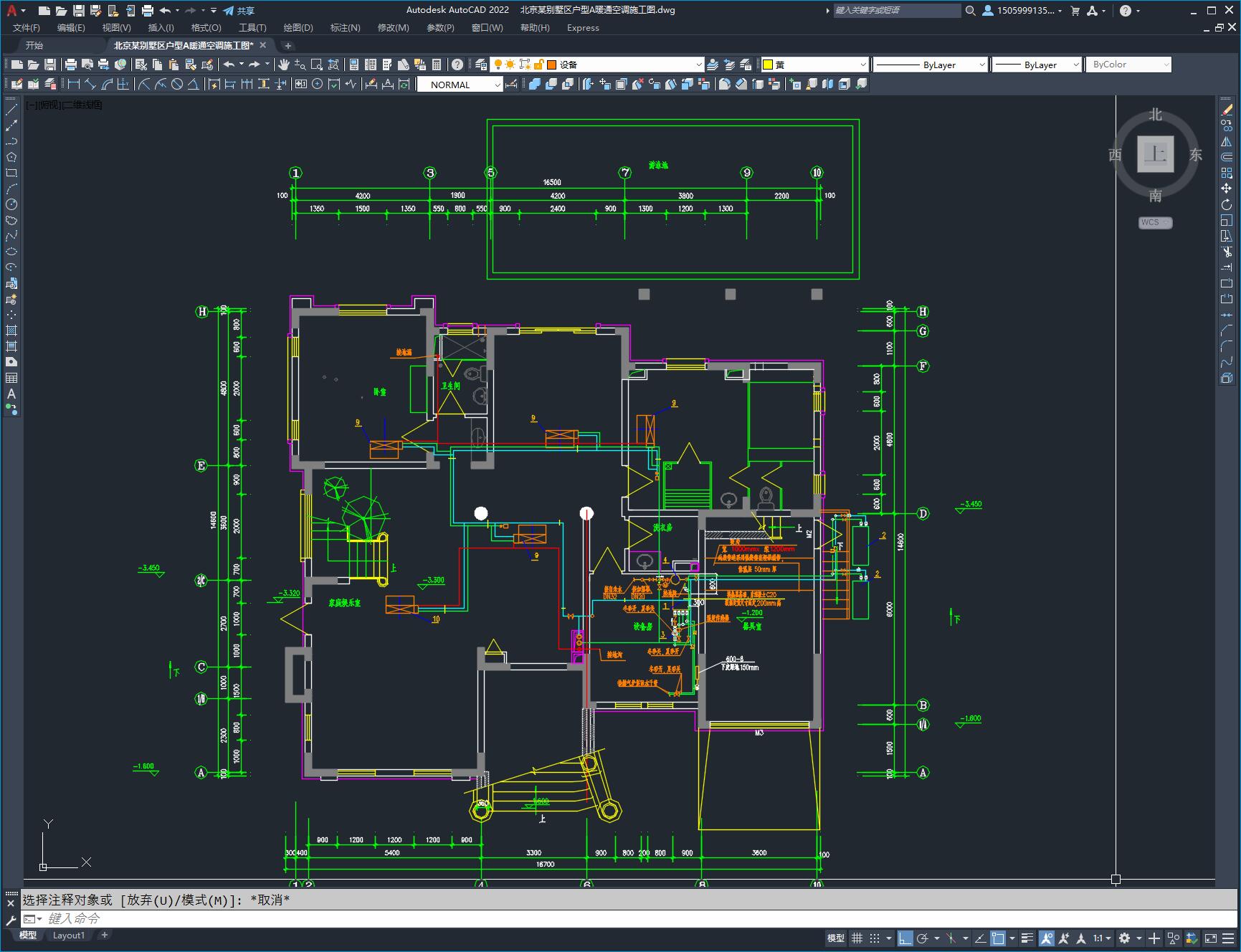

本套图纸包括：1、设计施工说明 2、空调风道平面图 3、空调水管平面图 4、除尘平面图 5、空调水系统图 6、设备间水系统及除尘系统图等13张图纸。
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
