| # | 文件名称 | 文件大小 |
|---|---|---|

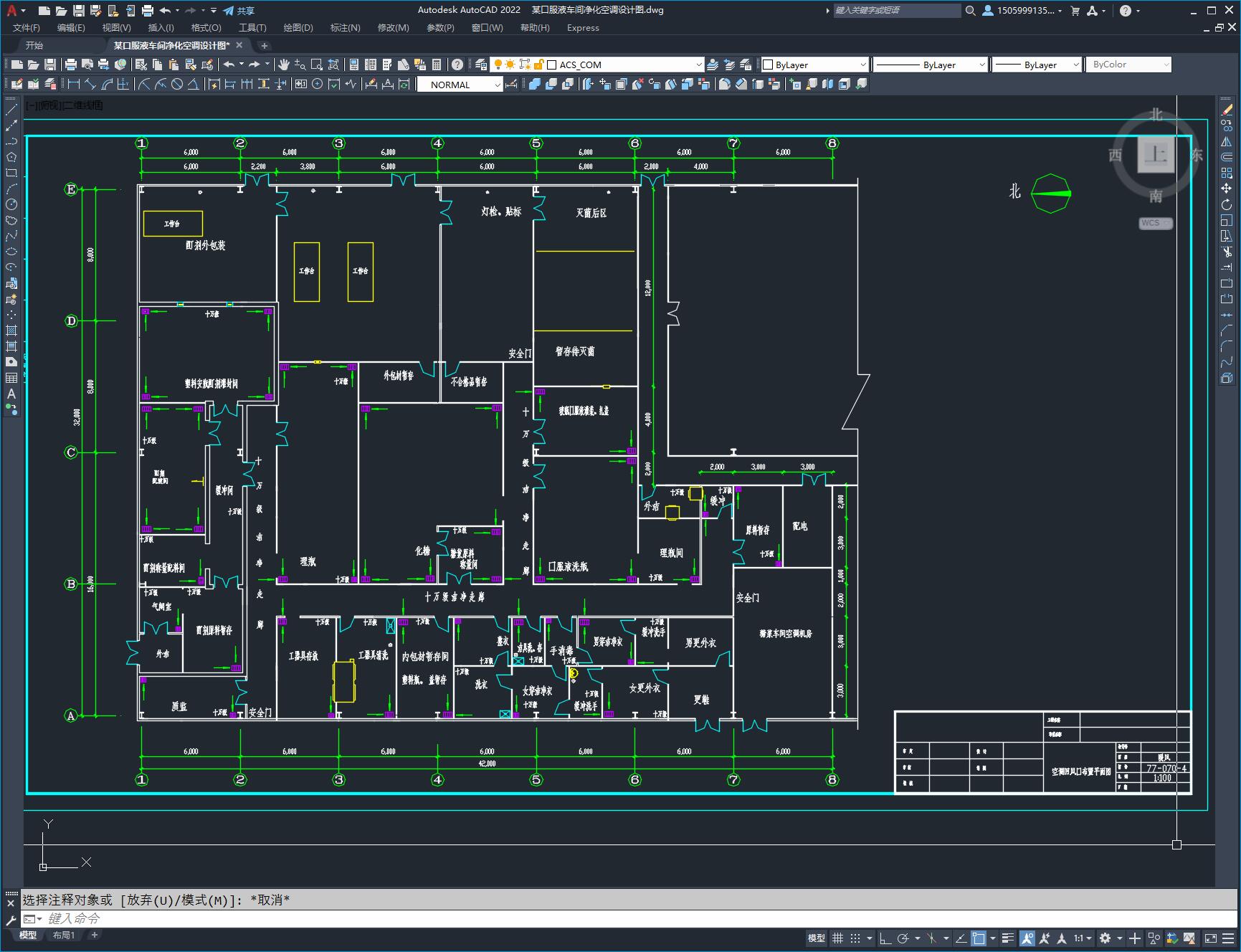

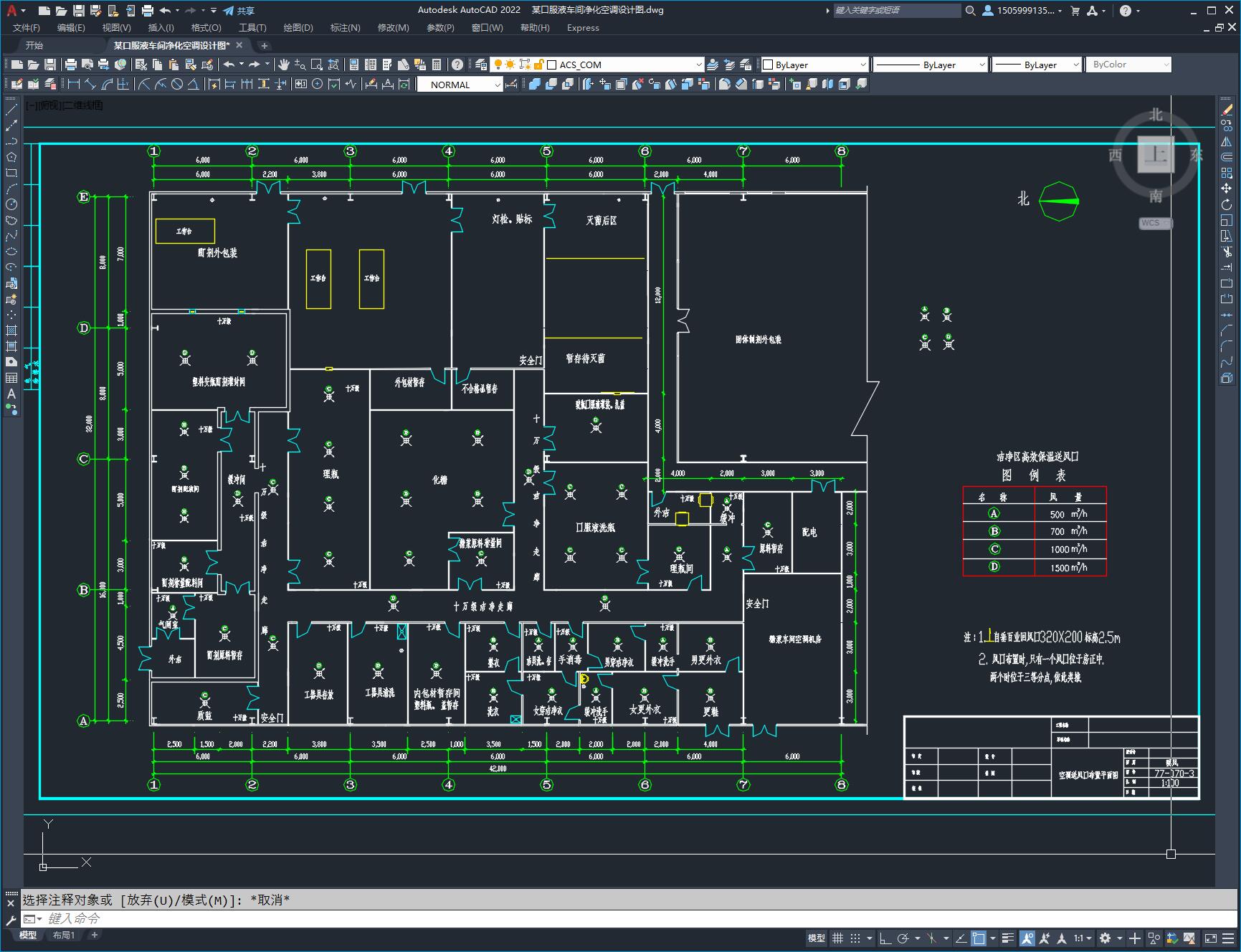

| 1 | 某口服液车间净化空调设计图.dwg | 2.68M |
此图纸下载需要50金币
立即下载
发布者
模型信息
图纸ID：1341571
图纸格式：dwg
文件大小：2.27M
所需金币：50
上传时间：2024-05-07 11:51:24
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介
该工程项目为一个糖浆、口服液车间，根据工艺生产要求,生产车间洁净区空调系统净化等级为十万级。

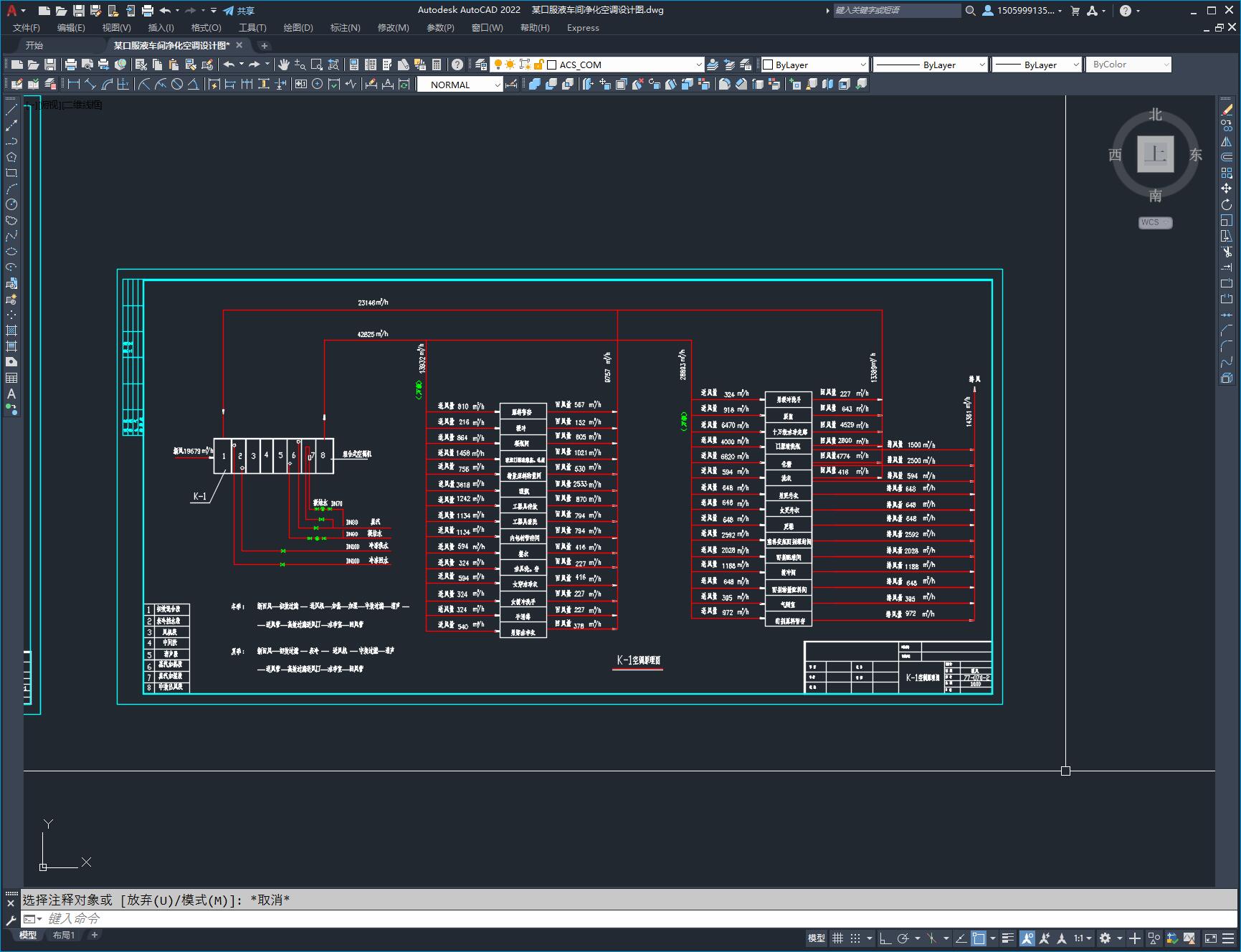

洁净空调系统空气处理流程:一次回风与新风混合后,经初效过滤器,表冷器,离心通风机,蒸汽加热器 ,蒸汽加湿器,中效过滤器,高效保温送风口,最后洁净空气被送至净化房间.
洁净空调系统气流组织:洁净空气经吊顶上高效保温送风口上送风.回风采用回风柱房间下侧对角回风方式.
