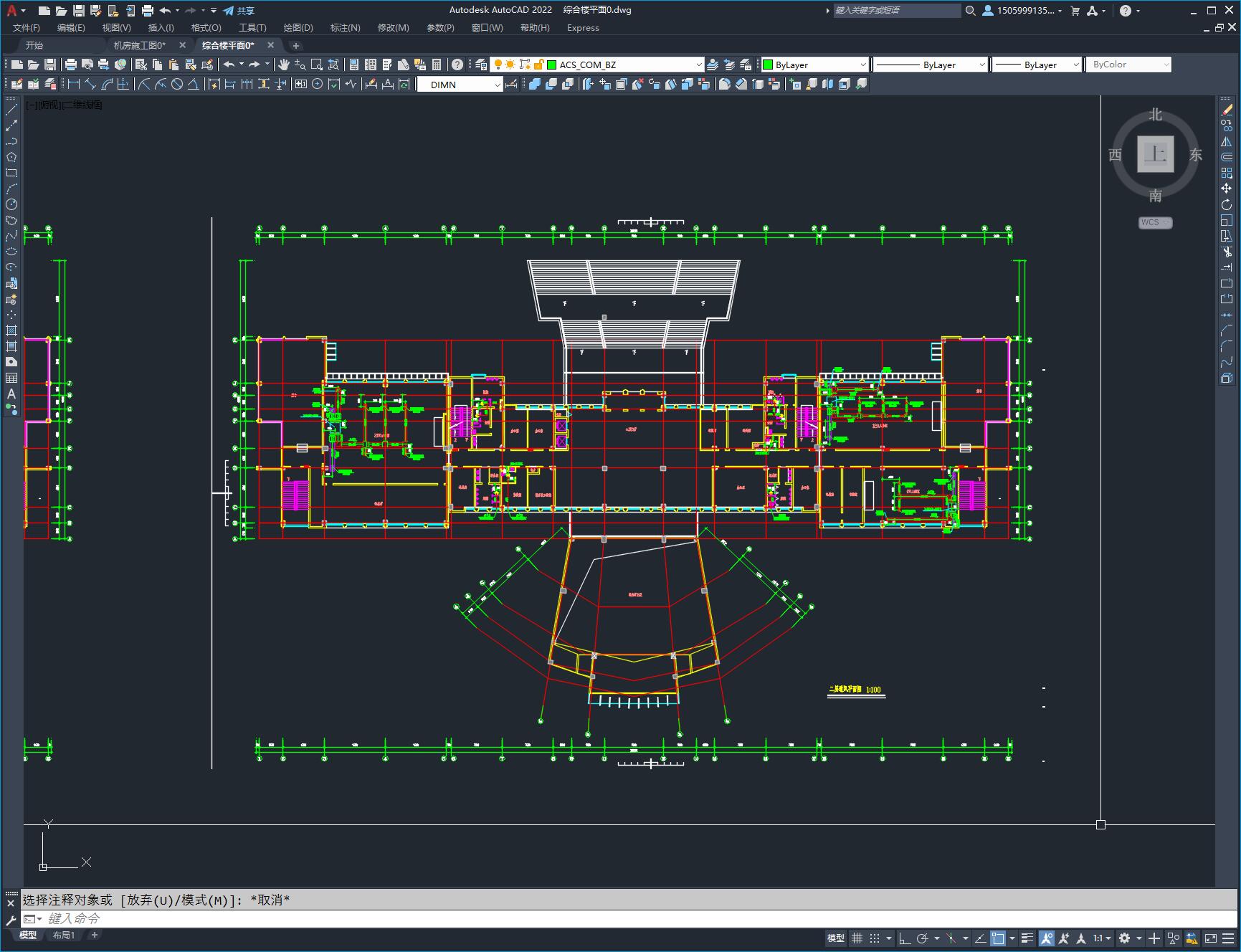

某市委党校综合教研楼通风空调图（ID:1381279）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17157287962192.zip | 3.09M |
| 2 | 机房施工图0.dwg | 496.50K |
| 3 | 综合楼平面0.dwg | 3.22M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2480
粉丝: 10
加入时间：2023-03-15
模型信息
图纸ID：1381279
图纸格式：dwg
文件大小：3.17M
所需金币：50
上传时间：2024-05-15 07:20:00
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介

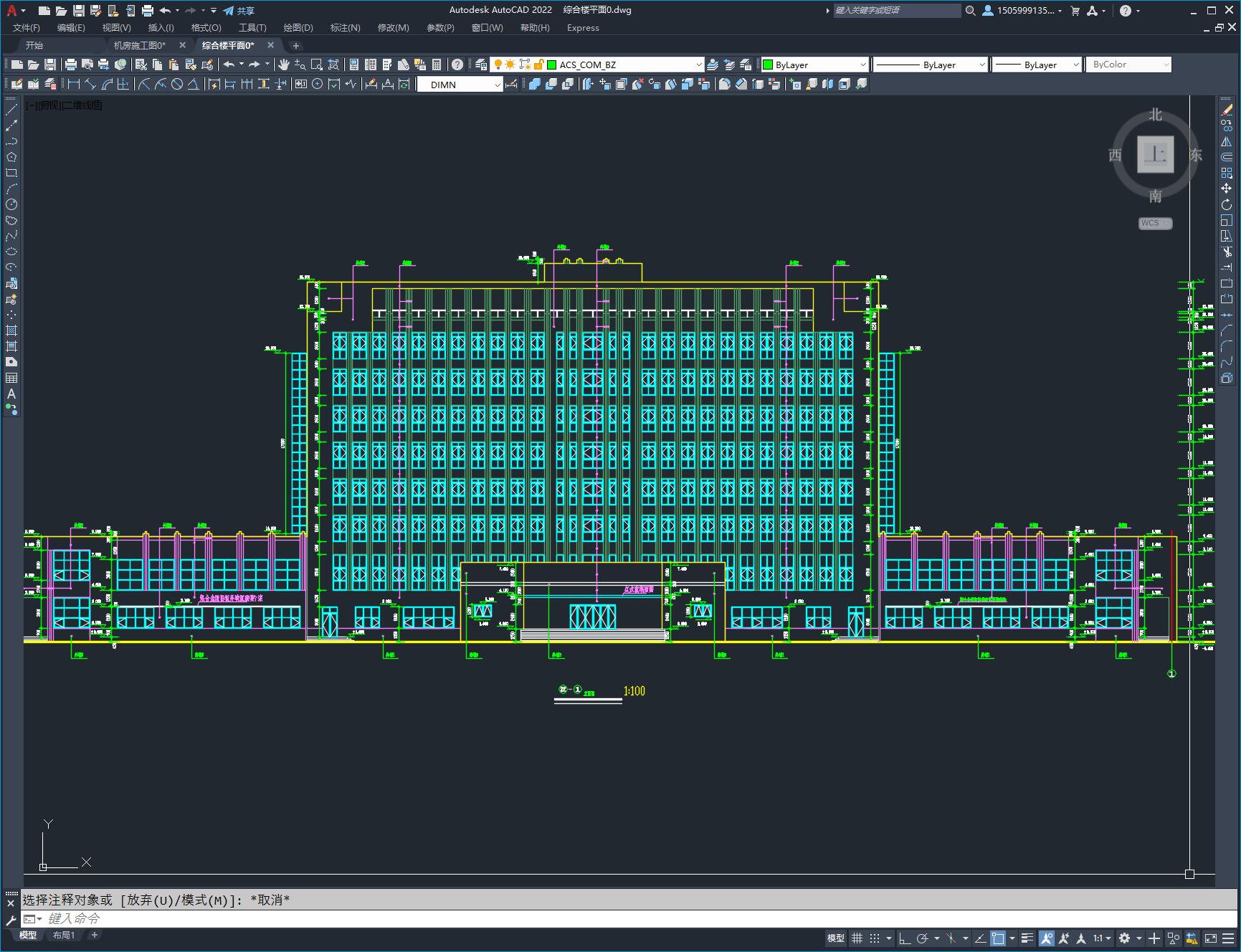

本资料为某市委党校综合教研楼通风空调图，包括机房设计和综合教研楼空调通风设计两部分。

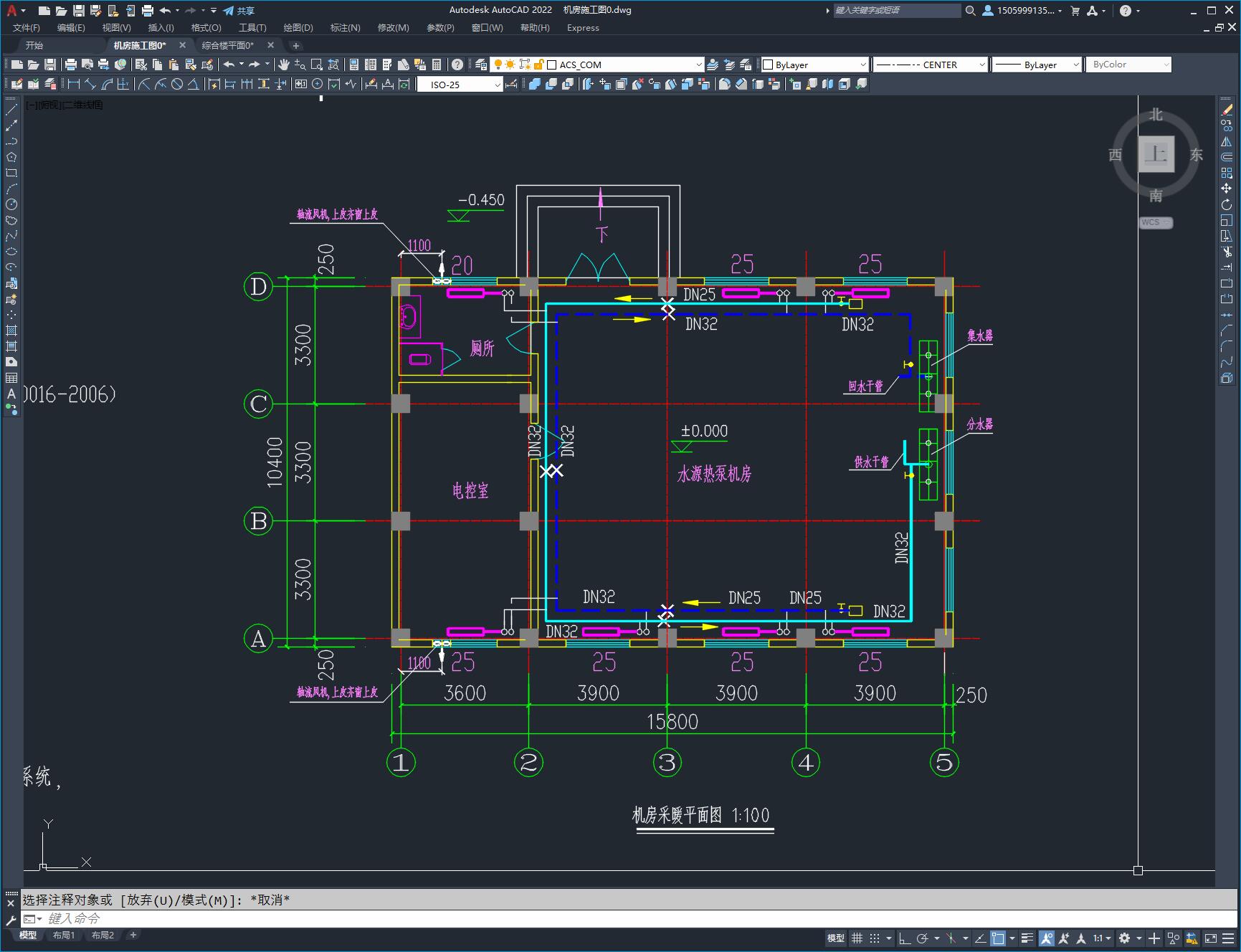

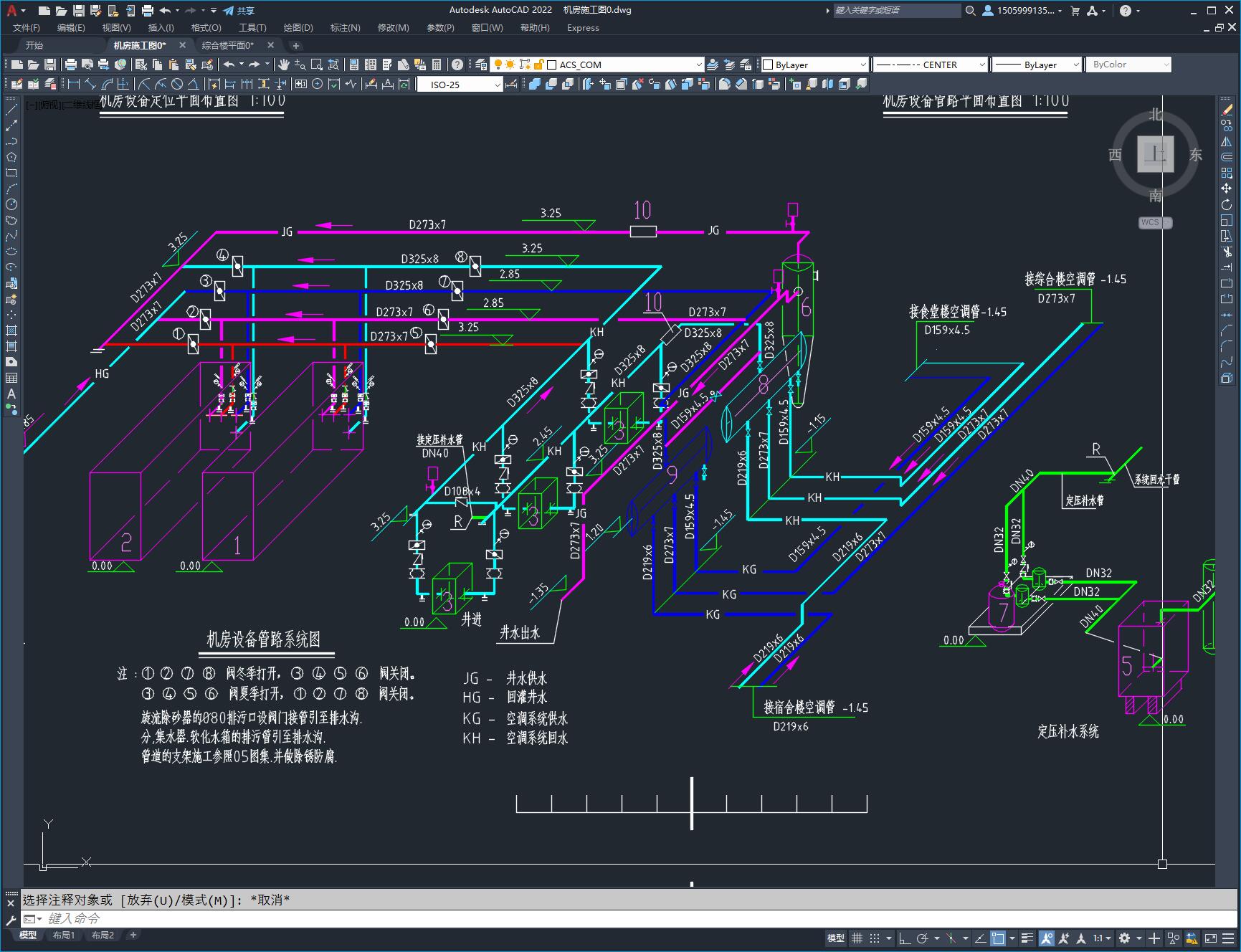

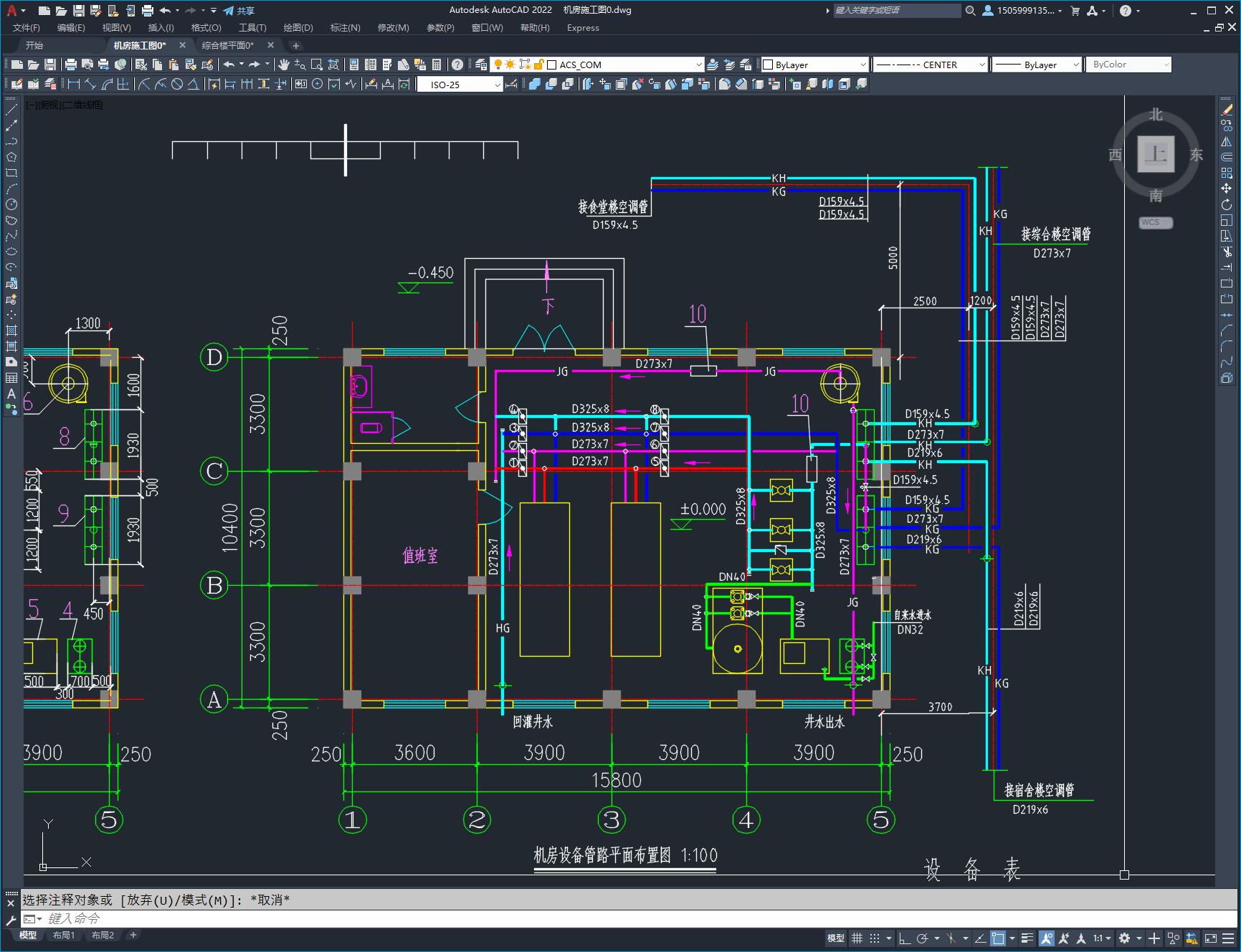

本机房选择满液式水源热泵机组两台。

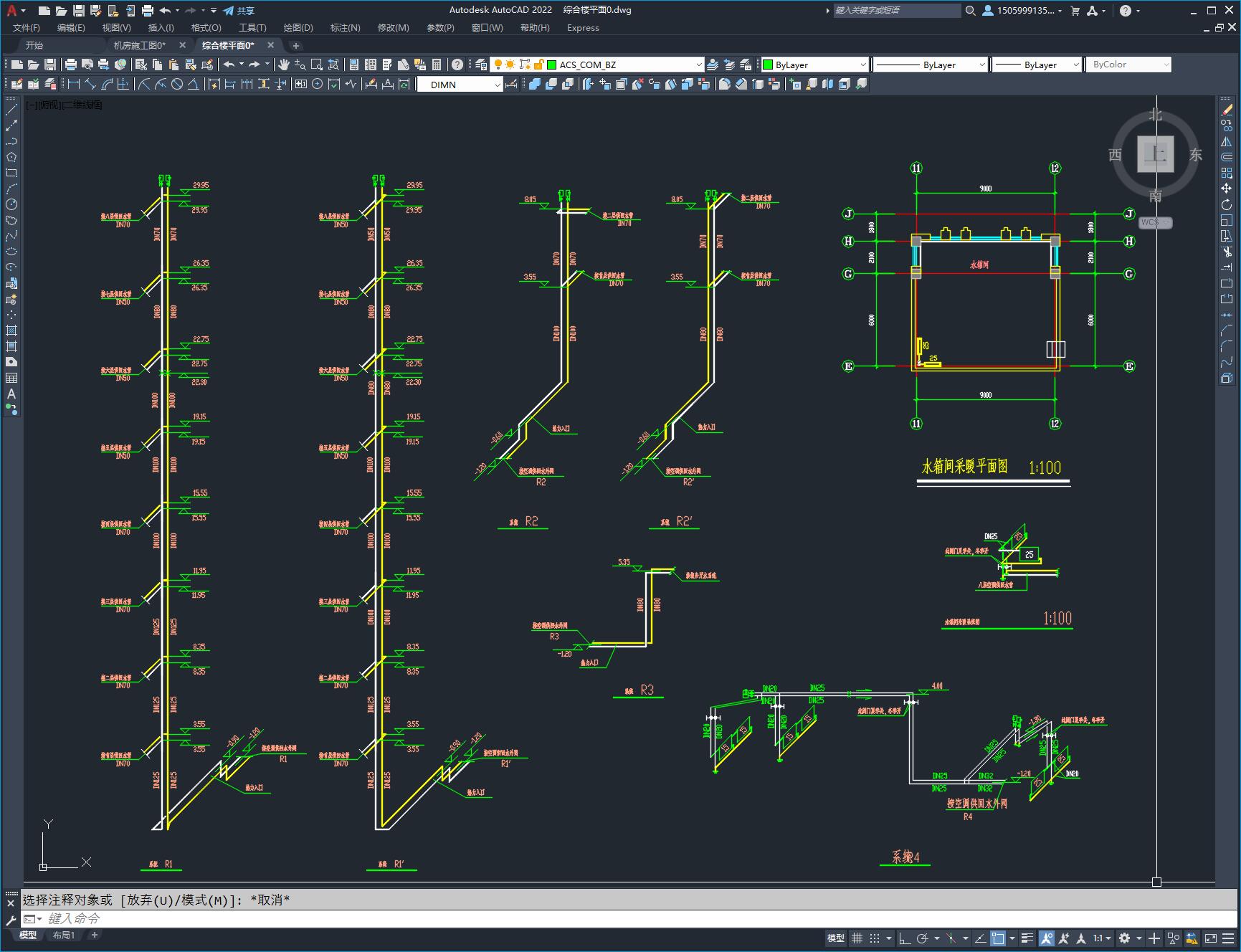

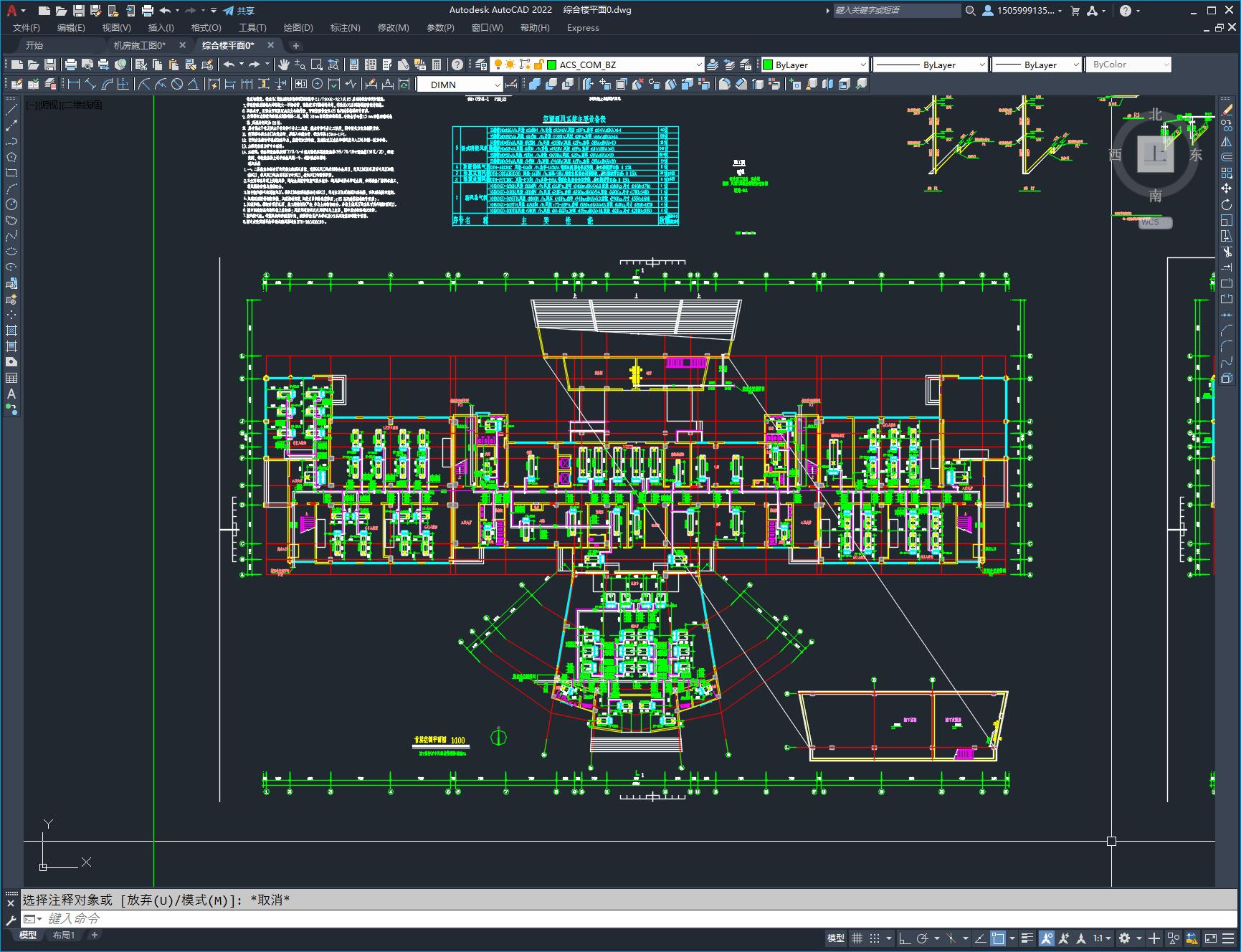

本单体共设六个空调系统。系统R1 R1‘负担八层主体的负荷，系统R2 R2‘各负担主体东西两侧二层群房的负荷，系统R3负担首层报告厅负荷，系统R4负担地下水泵房和设备间的负荷。系统R2 R2‘的各教室与系统R3 的报告厅，采用风机盘管加新风的方式，风机盘管负担房间冷热负荷与40%的新风负荷，设置在教室内的新风换气机通过热回收负担剩余部分的新风负荷。其余各系统和房间均由风机盘管负担所有冷热负荷。
