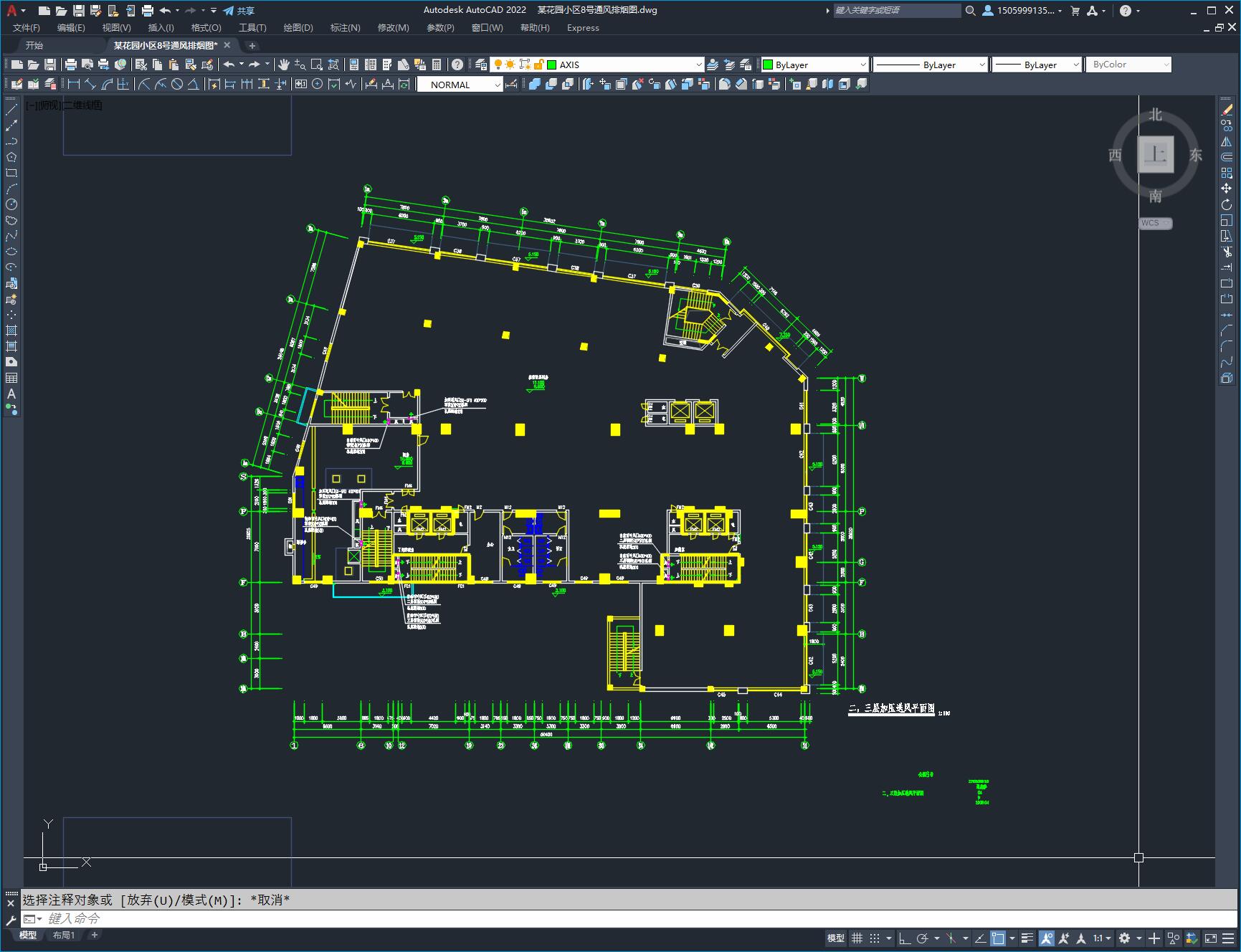

某花园小区8号通风排烟图
（ID:1388269）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 某花园小区8号通风排烟图.dwg | 3.77M |
此图纸下载需要50金币
立即下载
发布者
模型信息
图纸ID：1388269
图纸格式：dwg
文件大小：3.46M
所需金币：50
上传时间：2024-05-17 11:34:50
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介
本工程为XX公园8号修改图纸,本次设计内容包括通风及防排烟工程施工图设计。

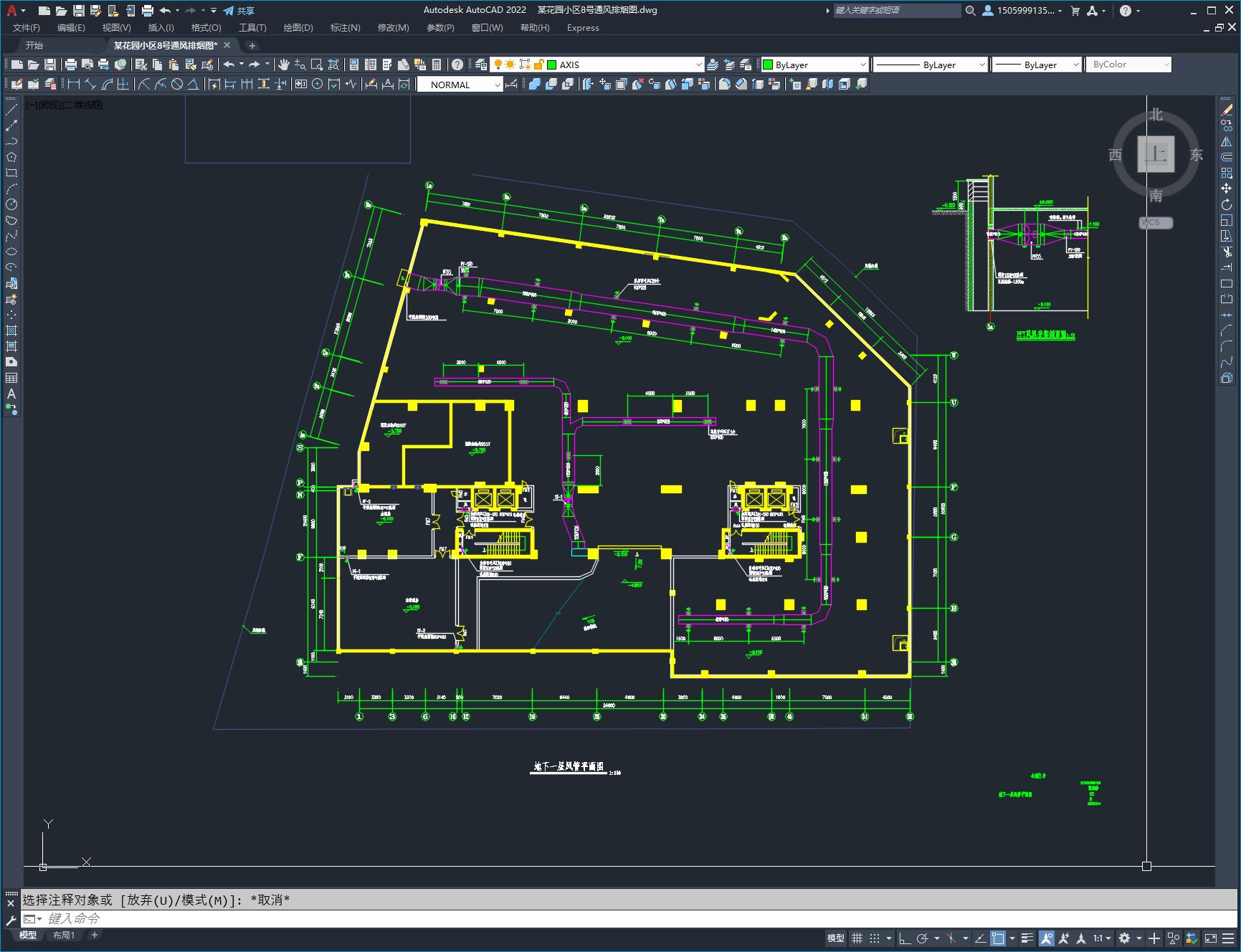

(1)地下车库面积为1900m2设计为一个防烟分区，设置机械排烟及机械补风系统，排烟量为6次/h，补风量大于排烟量的一半;
(2)宾馆内的中庭及走廊采用自然排烟方式排烟，自然排烟口为中庭屋顶下的百叶口。

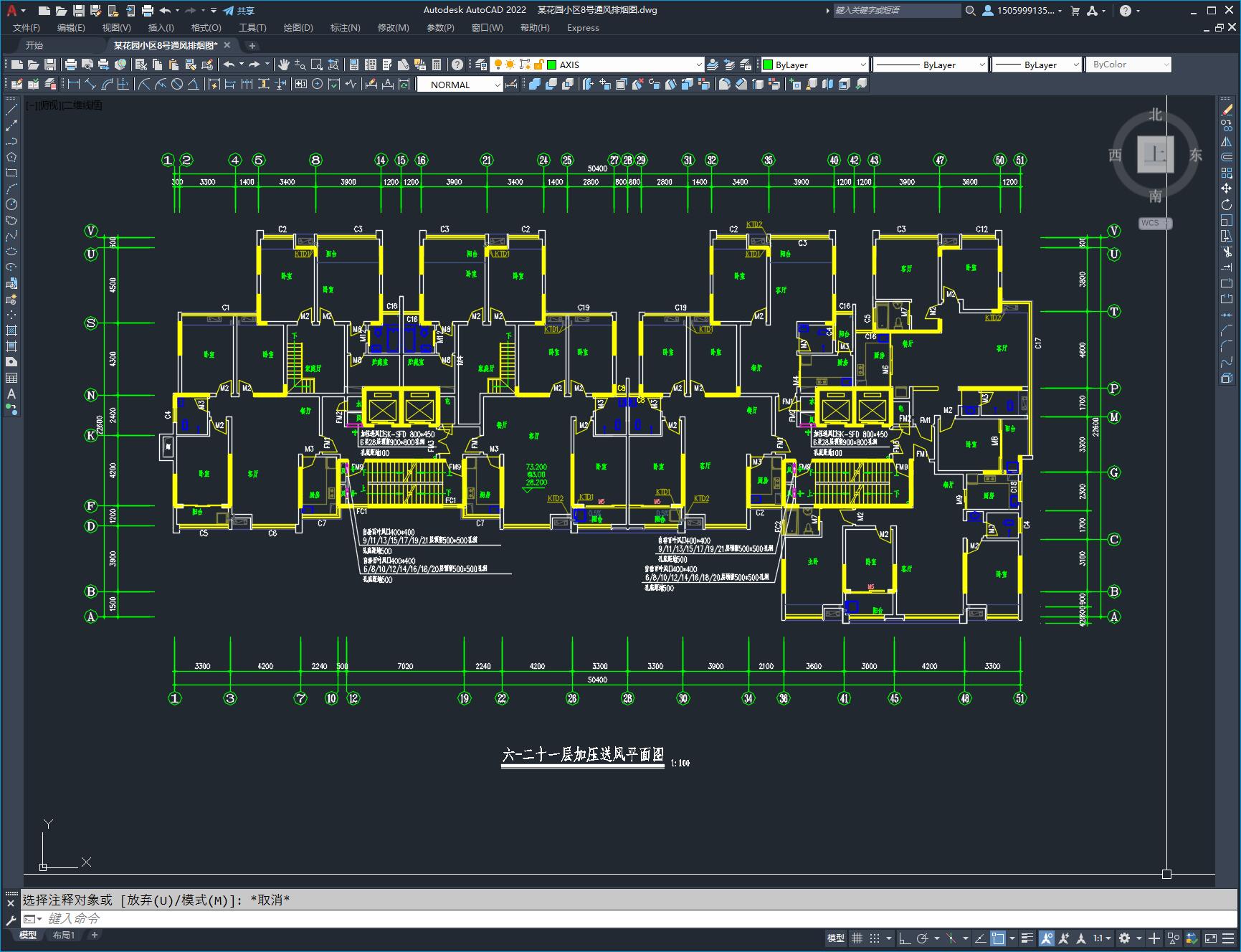

(3)剪刀楼梯间、合用前室及防烟楼梯间分别设置了加压送风系统，剪刀楼梯间的加压送风量为21000m3/h；合用前室送风量为19000m3/h；转换层以下防烟楼梯间加压送风量为25000m3/h。
