升降横移式车库（ID:1405340）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17164693961936.rar | 31.60M |
| 2 | 1211.01.01-01底板.SLDPRT | 64.48K |
| 3 | 1211.03.07下载车板提升梁.SLDPRT | 93.40K |
| 4 | 1211.05.01.01-03安装衡梁.SLDPRT | 52.38K |
| 5 | 1211.06.01-01导轨底板.SLDPRT | 59.47K |
| 6 | 1211.06.01-02三跨导轨型材.SLDPRT | 48.93K |
| 7 | 1211.06.01-03导轨垫板.SLDPRT | 45.62K |
| 8 | 1211.06.01-04导轨端部挡块（现场焊接）.SLDPRT | 45.23K |
| 9 | 1211.06.01三跨导轨组焊.SLDASM | 64.91K |
| 10 | 1211.06.02-03连接板.SLDPRT | 60.23K |
| 11 | 1211.06.03-01地面横移限位打板底板.SLDPRT | 68.79K |
| 12 | 1211.06.03-02地面横移限位打板立板.SLDPRT | 37.69K |
| 13 | 1211.06.03-03地面横移限位打板弯板.SLDPRT | 109.79K |
| 14 | 1211.06.03地面打板组焊.SLDASM | 62.93K |
| 15 | 1211.06.10-01前踏面.SLDPRT | 126.94K |
| 16 | 1211.06.10-02前踏面筋板.SLDPRT | 61.43K |
| 17 | 1211.06.10-03前踏面补板.SLDPRT | 96.64K |
| 18 | 1211.06.10前踏面组焊-新.SLDASM | 81.71K |
| 19 | GB╱T7810-1995[带方形座轴承[UCFU]UCFU312].SLDPRT | 503.46K |
| 20 | GB／T276-94深沟球轴承6205-2RZ.SLDPRT | 499.20K |
| 21 | GB／T7810-1995带菱形座轴承UCFLU206.SLDPRT | 239.86K |
| 22 | GL-SHLD2-5.1.1.1.1-1左纵梁件2.SLDPRT | 54.30K |
| 23 | GL-SHLD2-5.1.1.1.10左纵梁件14.SLDPRT | 65.28K |
| 24 | GL-SHLD2-5.1.1.1.10左纵梁件15.SLDPRT | 56.56K |
| 25 | GL-SHLD2-5.1.1.1.11左纵梁件16.SLDPRT | 73.66K |
| 26 | GL-SHLD2-5.1.1.1.1左纵梁件1.SLDPRT | 66.75K |
| 27 | GL-SHLD2-5.1.1.1.2左纵梁件3.SLDPRT | 143.43K |
| 28 | GL-SHLD2-5.1.1.1.3左纵梁件4.SLDPRT | 64.70K |
| 29 | GL-SHLD2-5.1.1.1.3左纵梁件5.SLDPRT | 56.71K |
| 30 | GL-SHLD2-5.1.1.1.4左纵梁件6.SLDPRT | 64.27K |
| 31 | GL-SHLD2-5.1.1.1.4左纵梁件7.SLDPRT | 56.49K |
| 32 | GL-SHLD2-5.1.1.1.5左纵梁件8.SLDPRT | 63.45K |
| 33 | GL-SHLD2-5.1.1.1.5左纵梁件9.SLDPRT | 57.92K |
| 34 | GL-SHLD2-5.1.1.1.6左纵梁件10.SLDPRT | 53.08K |
| 35 | GL-SHLD2-5.1.1.1.7左纵梁件11.SLDPRT | 84.58K |
| 36 | GL-SHLD2-5.1.1.1.8左纵梁件12.SLDPRT | 73.30K |
| 37 | GL-SHLD2-5.1.1.1.9左纵梁件13.SLDPRT | 60.41K |
| 38 | GL-SHLD2-5.1.1.10轴套25L22.5.SLDPRT | 113.81K |
| 39 | GL-SHLD2-5.1.1.11锁板.SLDPRT | 75.58K |
| 40 | GL-SHLD2-5.1.1.12限位支架.SLDPRT | 86.05K |
| 41 | GL-SHLD2-5.1.1.13C型槽.SLDPRT | 104.09K |
| 42 | GL-SHLD2-5.1.1.14限位开关内板.SLDPRT | 65.70K |
| 43 | GL-SHLD2-5.1.1.15限位开关外板.SLDPRT | 67.25K |
| 44 | GL-SHLD2-5.1.1.16拖链衬垫.SLDPRT | 74.51K |
| 45 | GL-SHLD2-5.1.1.17后微动开关支架.SLDPRT | 97.56K |
| 46 | GL-SHLD2-5.1.1.18前微动开关支架.SLDPRT | 102.80K |
| 47 | GL-SHLD2-5.1.1.1左纵梁主体.SLDASM | 169.11K |
| 48 | GL-SHLD2-5.1.1.7轴25L110.SLDPRT | 107.07K |
| 49 | GL-SHLD2-5.1.1.8轴套25L40.SLDPRT | 109.09K |
| 50 | GL-SHLD2-5.1.11警示灯座.SLDPRT | 91.45K |
| 51 | GL-SHLD2-5.1.12一层线管支架.SLDPRT | 73.65K |
| 52 | GL-SHLD2-5.1.1左纵梁.SLDASM | 950.68K |
| 53 | GL-SHLD2-5.1.2.1.1中纵梁件1.SLDPRT | 157.21K |
| 54 | GL-SHLD2-5.1.2.1.2中纵梁件5.SLDPRT | 63.10K |
| 55 | GL-SHLD2-5.1.2.1.3中纵梁件6.SLDPRT | 75.13K |
| 56 | GL-SHLD2-5.1.2.1.4中纵梁件7.SLDPRT | 73.25K |
| 57 | GL-SHLD2-5.1.2.1中纵梁体.SLDASM | 183.64K |
| 58 | GL-SHLD2-5.1.2.2轴25L190.SLDPRT | 100.12K |
| 59 | GL-SHLD2-5.1.2中纵梁.SLDASM | 864.05K |
| 60 | GL-SHLD2-5.1.3.1.1右纵梁件3.SLDPRT | 137.86K |
| 61 | GL-SHLD2-5.1.3.1右纵梁体.SLDASM | 162.59K |
| 62 | GL-SHLD2-5.1.3右纵梁.SLDASM | 816.68K |
| 63 | GL-SHLD2-5.1.4.1后横梁件1.SLDPRT | 163.70K |
| 64 | GL-SHLD2-5.1.4.2后横梁件2.SLDPRT | 60.95K |
| 65 | GL-SHLD2-5.1.4.3后横梁件3.SLDPRT | 76.78K |
| 66 | GL-SHLD2-5.1.4.4后横梁件4.SLDPRT | 61.85K |
| 67 | GL-SHLD2-5.1.4.5后横梁件5.SLDPRT | 60.23K |
| 68 | GL-SHLD2-5.1.4后横梁.SLDASM | 134.63K |
| 69 | GL-SHLD2-5.1.5.1前横梁件1.SLDPRT | 125.15K |
| 70 | GL-SHLD2-5.1.5.2前横梁件2.SLDPRT | 51.88K |
| 71 | GL-SHLD2-5.1.5前横梁.SLDASM | 95.25K |
| 72 | GL-SHLD2-5.1.6.1前立柱件1.SLDPRT | 79.87K |
| 73 | GL-SHLD2-5.1.6.2前立柱件2.SLDPRT | 92.22K |
| 74 | GL-SHLD2-5.1.6.3前立柱件3.SLDPRT | 67.72K |
| 75 | GL-SHLD2-5.1.6前立柱.SLDASM | 76.75K |
| 76 | GL-SHLD2-5.1.7.1后立柱件1.SLDPRT | 70.77K |
| 77 | GL-SHLD2-5.1.7后立柱.SLDASM | 65.61K |
| 78 | GL-SHLD2-5.1.8.2（前光电支架件2）.SLDPRT | 86.42K |
| 79 | GL-SHLD2-5.1.8前光电支架.SLDPRT | 82.52K |
| 80 | GL-SHLD2-5.1.9.1后光电支架1.SLDPRT | 64.39K |
| 81 | GL-SHLD2-5.1.9.2后光电支架2.SLDPRT | 76.64K |
| 82 | GL-SHLD2-5.1.9后光电支架.SLDASM | 73.33K |
| 83 | GL-SHLD2-5.2.1轴端盖板.SLDPRT | 82.18K |
| 84 | GL-SHLD2-5.2.2.1电机底座件1）.SLDPRT | 67.95K |
| 85 | GL-SHLD2-5.2.2.2电机底座件2）.SLDPRT | 69.48K |
| 86 | GL-SHLD2-5.2.2.3电机底座件3）.SLDPRT | 53.88K |
| 87 | GL-SHLD2-5.2.2.4电机底座件4）.SLDPRT | 64.53K |
| 88 | GL-SHLD2-5.2.2电机底座.SLDASM | 95.18K |
| 89 | GL-SHLD2-5.2.3电机底板.SLDPRT | 102.71K |
| 90 | GL-SHLD2-5.2.5提升轴.SLDPRT | 113.53K |
| 91 | GL-SHLD2-5.2.7轴套50L16.SLDPRT | 98.55K |
| 92 | GL-SHLD2-5.2.8轴套50L28.SLDPRT | 103.54K |
| 93 | GL-SHLD2-5.2.9提升链轮.SLDPRT | 302.90K |
| 94 | GL-SHLD2-5.2提升传动系统.SLDASM | 423.95K |
| 95 | GL-SHLD2-5.3.1.1前后横梁件1.SLDPRT | 64.28K |
| 96 | GL-SHLD2-5.3.1.2前后横梁件2.SLDPRT | 91.04K |
| 97 | GL-SHLD2-5.3.10吊点螺杆.SLDPRT | 184.76K |
| 98 | GL-SHLD2-5.3.11.1左吊点支架件1.SLDPRT | 70.14K |
| 99 | GL-SHLD2-5.3.11.2左吊点支架件2.SLDPRT | 91.99K |
| 100 | GL-SHLD2-5.3.11左吊点支架.SLDASM | 65.81K |
| 101 | GL-SHLD2-5.3.12.2右吊点支架件.SLDPRT | 92.31K |
| 102 | GL-SHLD2-5.3.12右吊点支架.SLDASM | 71.84K |
| 103 | GL-SHLD2-5.3.1前后横梁.SLDASM | 75.89K |
| 104 | GL-SHLD2-5.3.2.1左右边梁件1.SLDPRT | 56.71K |
| 105 | GL-SHLD2-5.3.2.2左右边梁件2.SLDPRT | 264.85K |
| 106 | GL-SHLD2-5.3.2左右边梁.SLDASM | 109.28K |
| 107 | GL-SHLD2-5.3.3波浪板.SLDPRT | 139.10K |
| 108 | GL-SHLD2-5.3.4防坠挂环.SLDPRT | 93.25K |
| 109 | GL-SHLD2-5.3.5加强筋.SLDPRT | 69.35K |
| 110 | GL-SHLD2-5.3.6橡胶垫.SLDPRT | 74.75K |
| 111 | GL-SHLD2-5.3.7.1后挡车杆件1）.SLDPRT | 80.19K |
| 112 | GL-SHLD2-5.3.7.2后挡车杆件2）.SLDPRT | 69.57K |
| 113 | GL-SHLD2-5.3.7后挡车杆）.SLDASM | 63.62K |
| 114 | GL-SHLD2-5.3.8前挡车杆.SLDPRT | 93.12K |
| 115 | GL-SHLD2-5.3.9前斜坡板.SLDPRT | 119.65K |
| 116 | GL-SHLD2-5.3（升降载车板）.SLDASM | 462.84K |
| 117 | GL-SHLD2-5.4.1.1线管件1）.SLDPRT | 74.69K |
| 118 | GL-SHLD2-5.4.1.2线管件2）.SLDPRT | 65.21K |
| 119 | GL-SHLD2-5.4.1.3线管件3）.SLDPRT | 70.81K |
| 120 | GL-SHLD2-5.4.10.1（后从动轮滚轮）.SLDPRT | 170.12K |
| 121 | GL-SHLD2-5.4.10（后从动轮组）.SLDASM | 612.31K |
| 122 | GL-SHLD2-5.4.12.1右边梁件1.SLDPRT | 301.83K |
| 123 | GL-SHLD2-5.4.12右边梁）.SLDASM | 110.17K |
| 124 | GL-SHLD2-5.4.17（横移限位支架）.SLDPRT | 102.08K |
| 125 | GL-SHLD2-5.4.18（载车板横移撞块）.SLDPRT | 89.17K |
| 126 | GL-SHLD2-5.4.1（线管）.SLDASM | 66.68K |
| 127 | GL-SHLD2-5.4.2.1前后横梁件1.SLDPRT | 91.69K |
| 128 | GL-SHLD2-5.4.20（横移电机）.SLDPRT | 121.75K |
| 129 | GL-SHLD2-5.4.2前后横梁.SLDASM | 73.00K |
| 130 | GL-SHLD2-5.4.3.1左边梁件1.SLDPRT | 279.32K |
| 131 | GL-SHLD2-5.4.3左边梁.SLDASM | 106.64K |
| 132 | GL-SHLD2-5.4.4.1（从动滚轮支座件1）.SLDPRT | 68.72K |
| 133 | GL-SHLD2-5.4.4.2（从动滚轮支座件2）.SLDPRT | 95.96K |
| 134 | GL-SHLD2-5.4.4（从动滚轮支座）.SLDASM | 66.85K |
| 135 | GL-SHLD2-5.4.5波浪板.SLDPRT | 149.91K |
| 136 | GL-SHLD2-5.4.6.1后挡车杆件1）.SLDPRT | 68.78K |
| 137 | GL-SHLD2-5.4.6（后挡车杆）.SLDASM | 61.15K |
| 138 | GL-SHLD2-5.4.8.1（前主动轴）.SLDPRT | 126.15K |
| 139 | GL-SHLD2-5.4.8.2（轴套30L56）.SLDPRT | 108.29K |
| 140 | GL-SHLD2-5.4.8.3（前主动滚轮）.SLDPRT | 111.30K |
| 141 | GL-SHLD2-5.4.8.4（主动轴连接管2673）.SLDPRT | 107.57K |
| 142 | GL-SHLD2-5.4.8.5（后主动轴）.SLDPRT | 133.91K |
| 143 | GL-SHLD2-5.4.8.6（后主动滚轮）.SLDPRT | 126.84K |
| 144 | GL-SHLD2-5.4.8.8.1（主动滚轮支座架件1）.SLDPRT | 114.94K |
| 145 | GL-SHLD2-5.4.8.8主动滚轮支座架.SLDASM | 81.13K |
| 146 | GL-SHLD2-5.4.8.9（轴套30L28）.SLDPRT | 108.18K |
| 147 | GL-SHLD2-5.4.8（主动轮轴组）.SLDASM | 284.12K |
| 148 | GL-SHLD2-5.4.9.1（从动轴）.SLDPRT | 113.41K |
| 149 | GL-SHLD2-5.4.9.2（轴套30L53）.SLDPRT | 108.58K |
| 150 | GL-SHLD2-5.4.9.3（前从动滚轮）.SLDPRT | 131.73K |
| 151 | GL-SHLD2-5.4.9前从动轮组）.SLDASM | 564.90K |
| 152 | GL-SHLD2-5.4（横移载车板）.SLDASM | 1.32M |
| 153 | GL-SHLD3-5.3（升降载车板）.SLDASM | 477.69K |
| 154 | GL-SHLD3-8三层总图.SLDASM | 5.09M |
| 155 | R..Y..斜齿轮减速电机[R87-52.67╱Y2100-4╱M1╱R].SLDASM | 584.44K |
| 156 | R..Y..斜齿轮减速电机[R87-52.67╱Y2100-4╱M1╱R]_R07-R167斜齿轮减速电机.SLDPRT | 927.13K |
| 157 | R..Y..斜齿轮减速电机[R87-52.67╱Y2100-4╱M1╱R]_电机.SLDPRT | 1.17M |
| 158 | 中纵梁件2.SLDPRT | 56.03K |
| 159 | 中纵梁件3.SLDPRT | 54.84K |
| 160 | 中纵梁件4.SLDPRT | 55.80K |
| 161 | 中纵梁件8.SLDPRT | 58.39K |
| 162 | 主动链轮2.SLDPRT | 479.88K |
| 163 | 主动链轮3.SLDPRT | 418.73K |
| 164 | 从动链轮.SLDPRT | 594.42K |
| 165 | 安装基础.SLDASM | 180.66K |
| 166 | 提升链轮3.SLDPRT | 459.94K |
| 167 | 横移齿轮1.SLDPRT | 246.38K |
| 168 | 电机齿轮.SLDPRT | 247.91K |
| 169 | 立柱示意-地面安装用图.SLDPRT | 75.80K |
| 170 | 过链轮装配.SLDASM | 764.23K |
| 171 | 过链轮装配2.SLDASM | 763.18K |
| 172 | 链条.SLDPRT | 124.89K |
| 173 | 镜向GL-SHLD2-5.1.2.1.4中纵梁件7.SLDPRT | 44.80K |
| 174 | 镜向GL-SHLD2-5.3.2.1左右边梁件1.SLDPRT | 34.21K |
| 175 | 镜向GL-SHLD2-5.3.2.2左右边梁件2.SLDPRT | 134.34K |
| 176 | 镜向GL-SHLD2-5.3.2左右边梁.SLDASM | 27.06K |
| 177 | 齿轮装配2.SLDASM | 187.14K |
此图纸下载需要10金币
立即下载
发布者
机械小粤
创作: 733
粉丝: 73
加入时间：2023-06-17
模型信息
图纸格式：sldprt,sldasm
文件大小：32.36M
所需金币：10
上传时间：2024-05-23 21:03:34
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
图纸简介

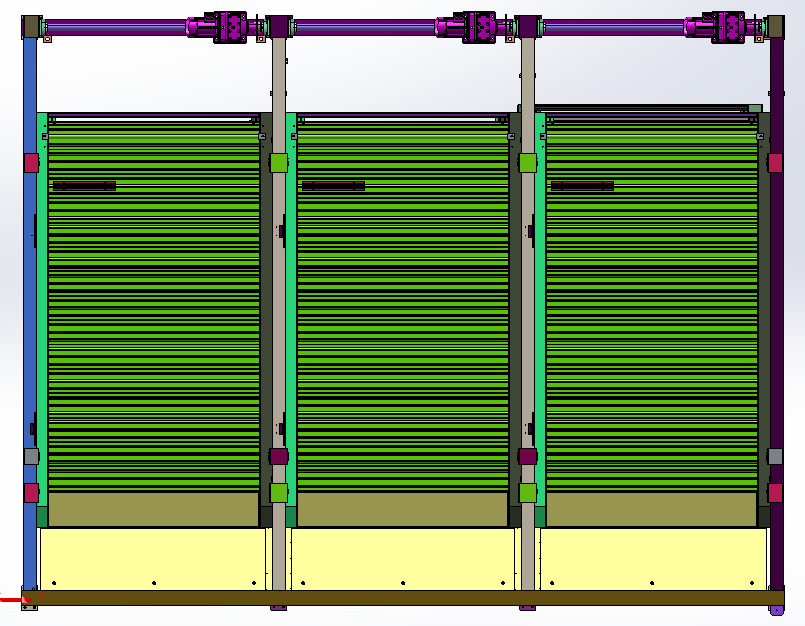

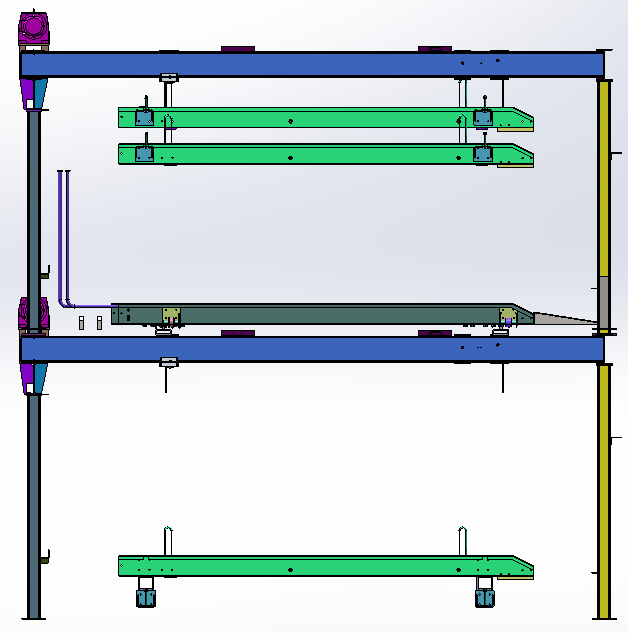

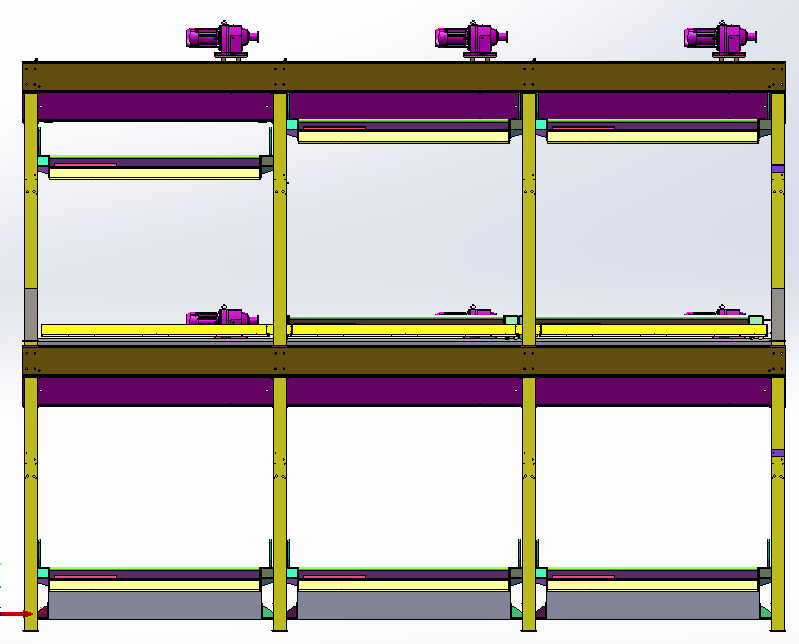

三层升降横移式立体车库结构三维方案 采用以载车板升降或横移存取车辆的机械式停车设备的立体停车库。其工作原理为：每个车位均有载车板，所需存取车辆的载车板通过升、降、横移运动到达地面层，驾驶员进入车库，存取车辆，完成存取过程。该模型为sw2020版本
版权说明
