车凸轮工具的引导夹的加工工艺及钻2×Ф6H7孔夹具设计含非标6张CAD图-版本2（ID:1408521）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17165162945651.zip | 2.57M |
| 2 | C15简介-车凸轮工具的引导夹的加工工艺及钻2×Ф6H7孔夹具设计含非标6张CAD图-版本2.pdf | 1.36M |
| 3 | 制定车凸轮工具的引导夹的加工工艺及钻2×Ф6H7孔钻床夹具设计说明书.doc | 200.06K |

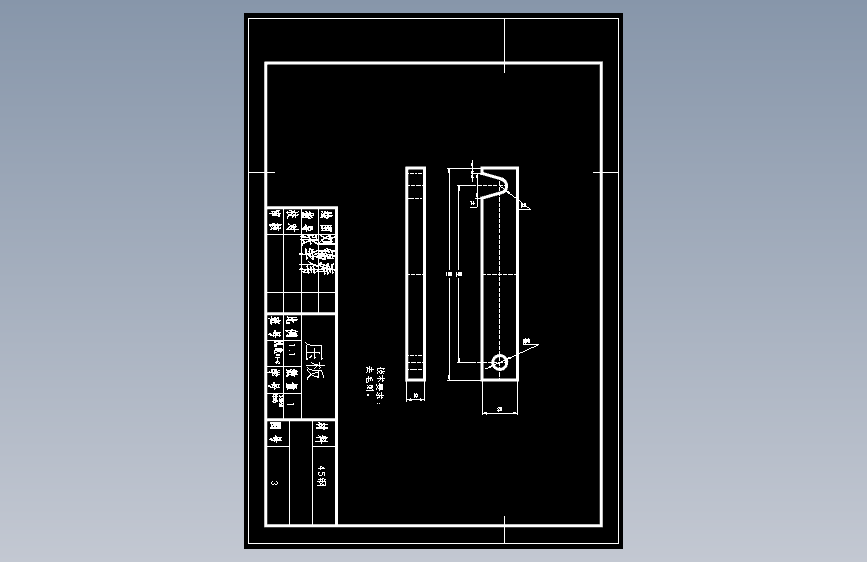

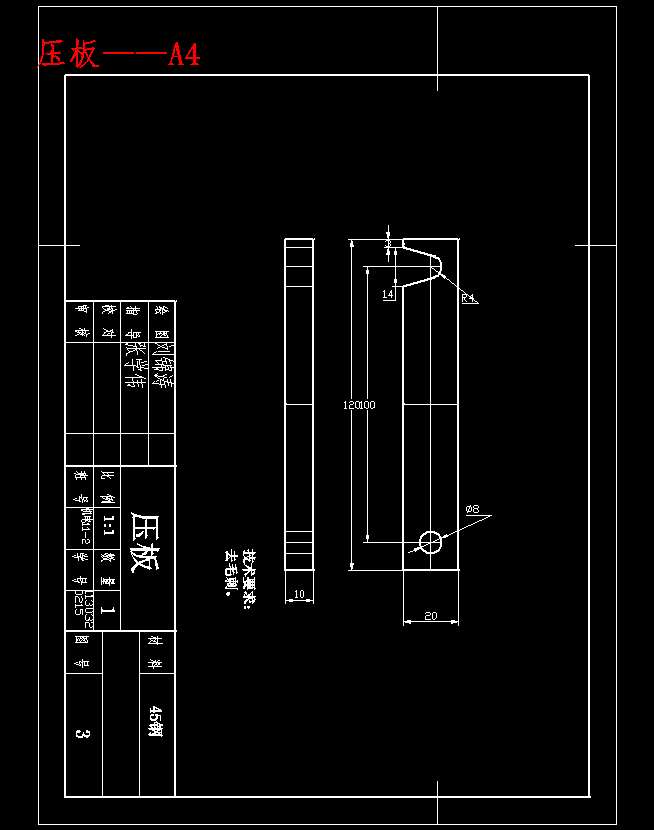

| 4 | 压板——A4.dwg | 68.72K |

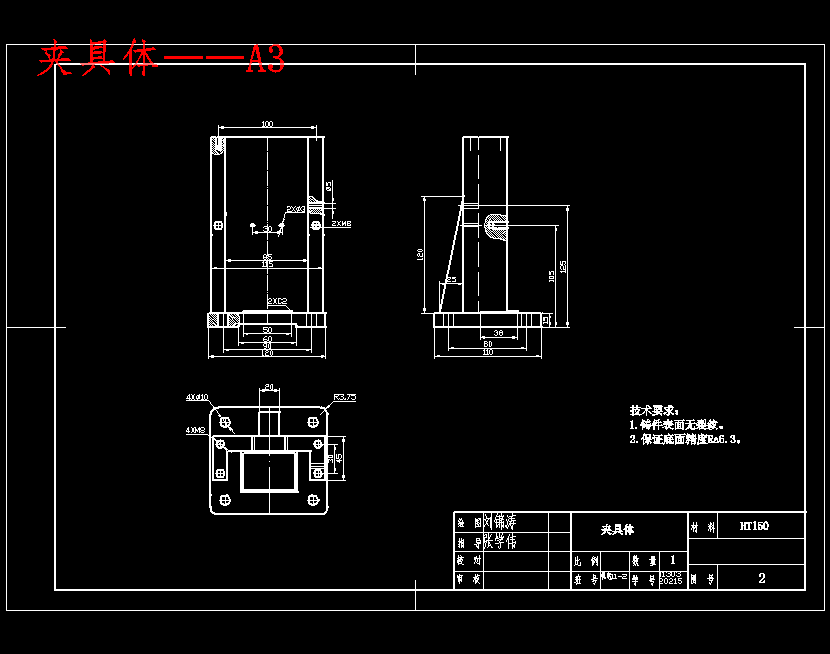

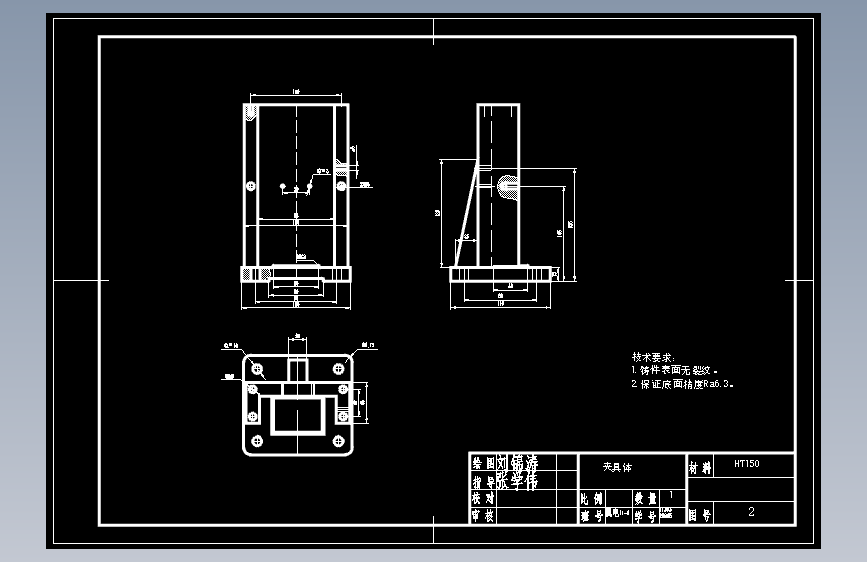

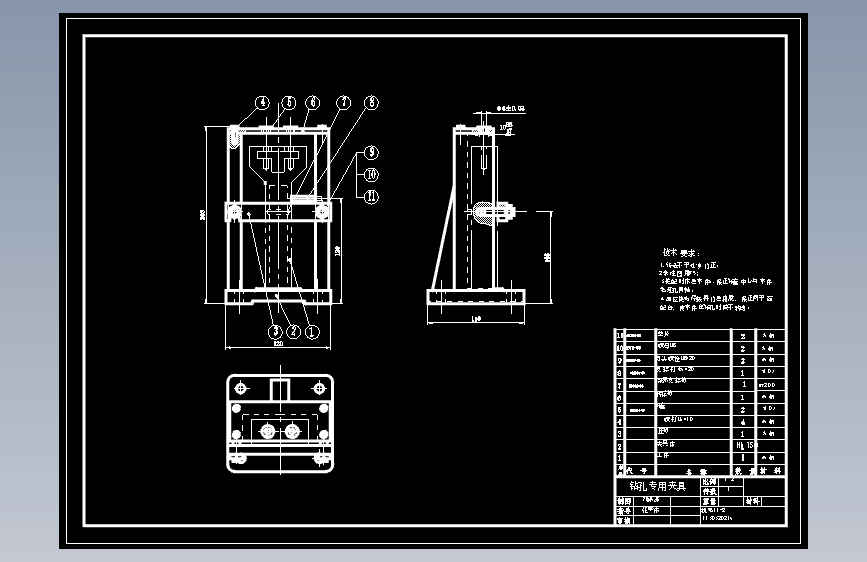

| 5 | 夹具体——A3.dwg | 79.51K |
| 6 | 夹具装配图——A3.dwg | 89.18K |

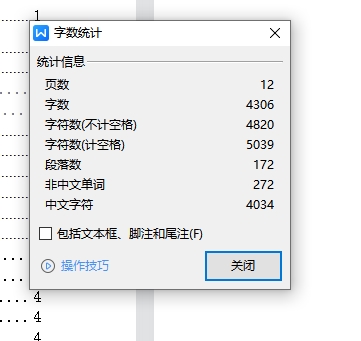

| 7 | 字数.JPG | 51.91K |
| 8 | 工序卡（一张）.doc | 64.50K |
| 9 | 工艺过程卡.doc | 45.50K |

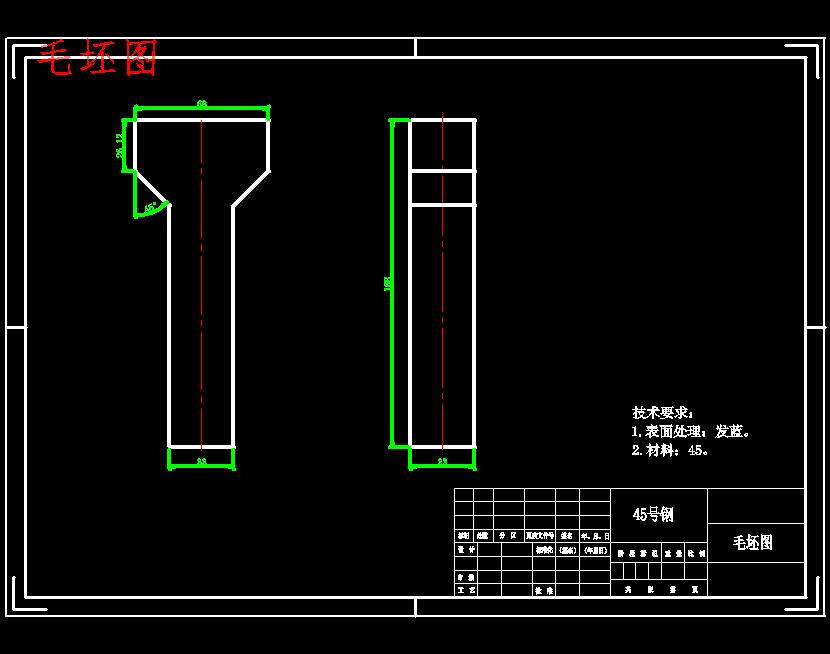

| 10 | 毛坯图.dwg | 59.25K |

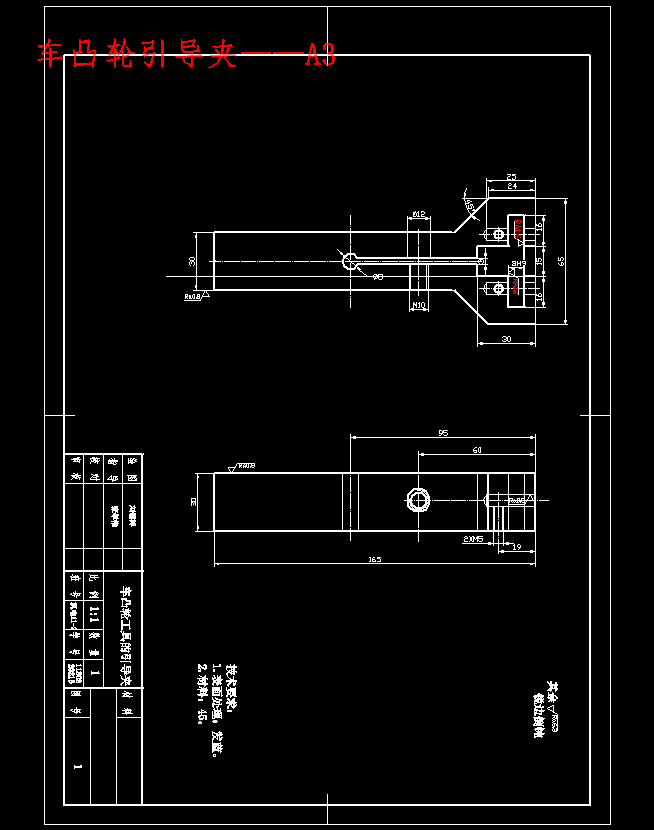

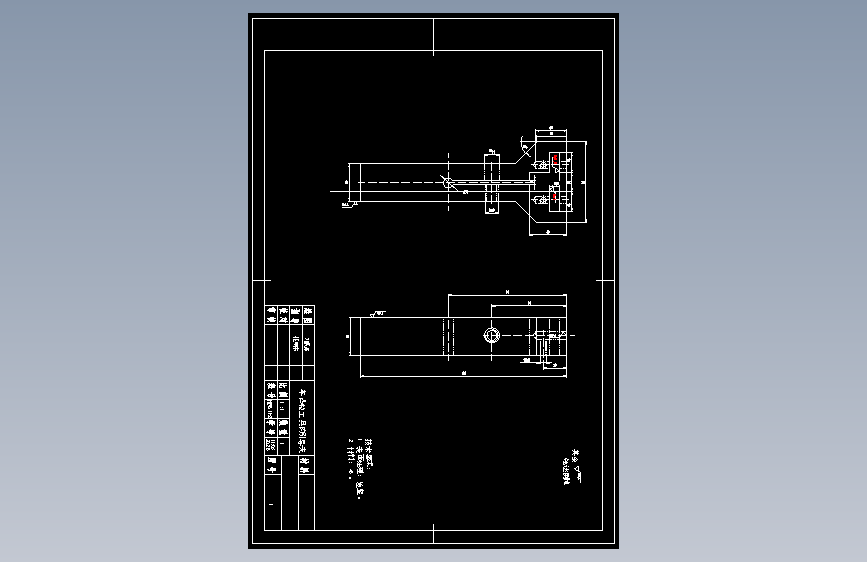

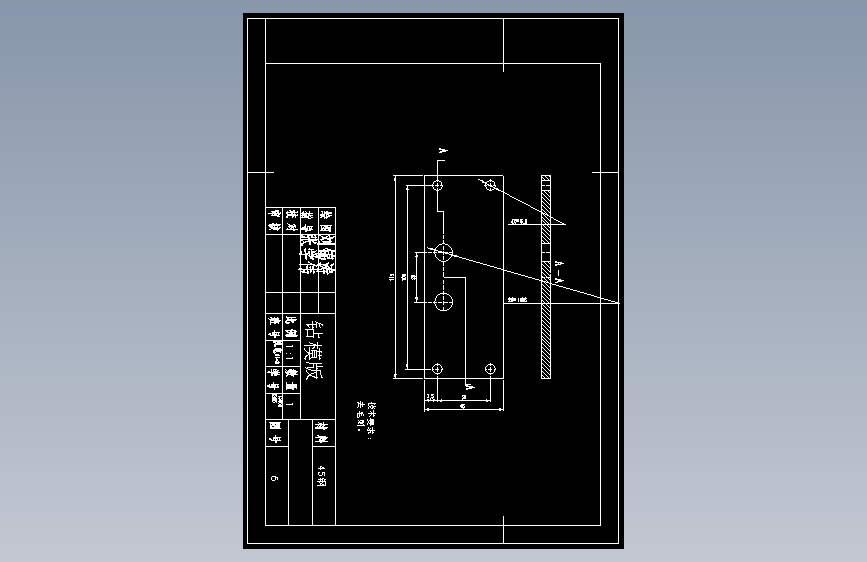

| 11 | 车凸轮引导夹——A3.dwg | 81.72K |
| 12 | 钻模板——A4.dwg | 71.47K |
| 13 | 压板——A4.png | 9.16K |
| 14 | 夹具体——A3.png | 10.82K |

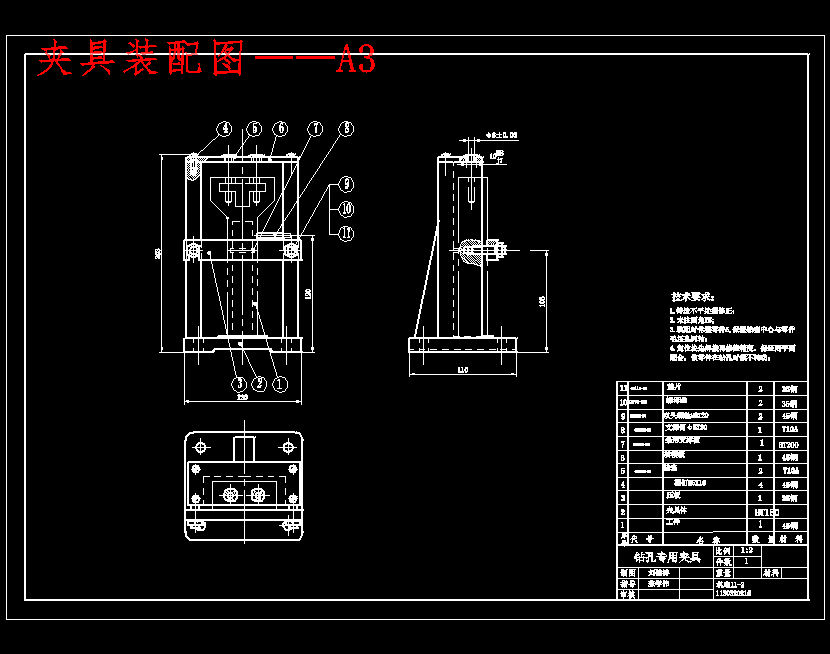

| 15 | 夹具装配图——A3.png | 14.97K |

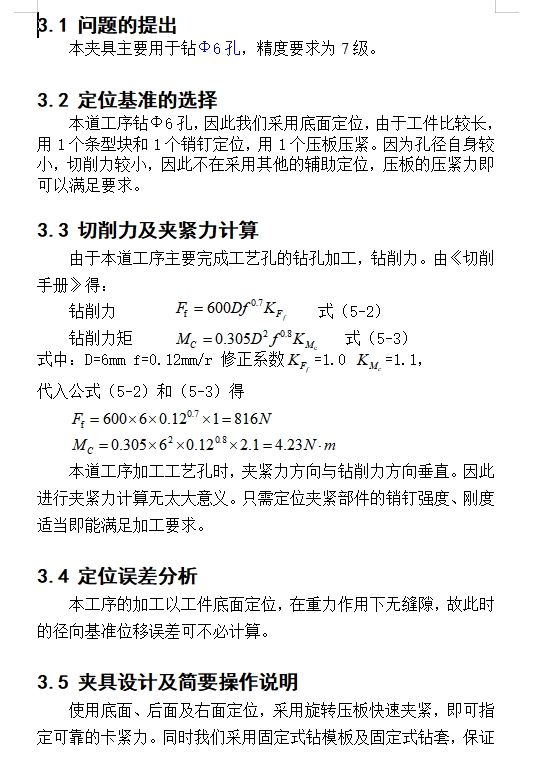

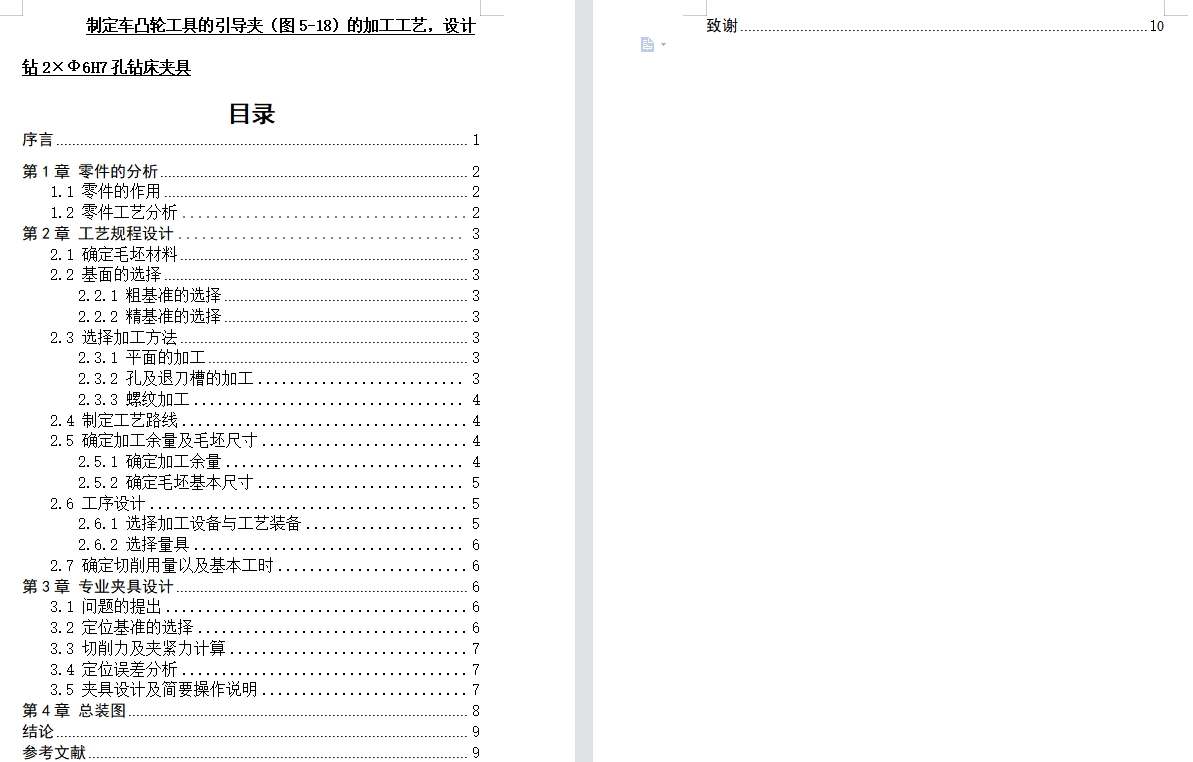

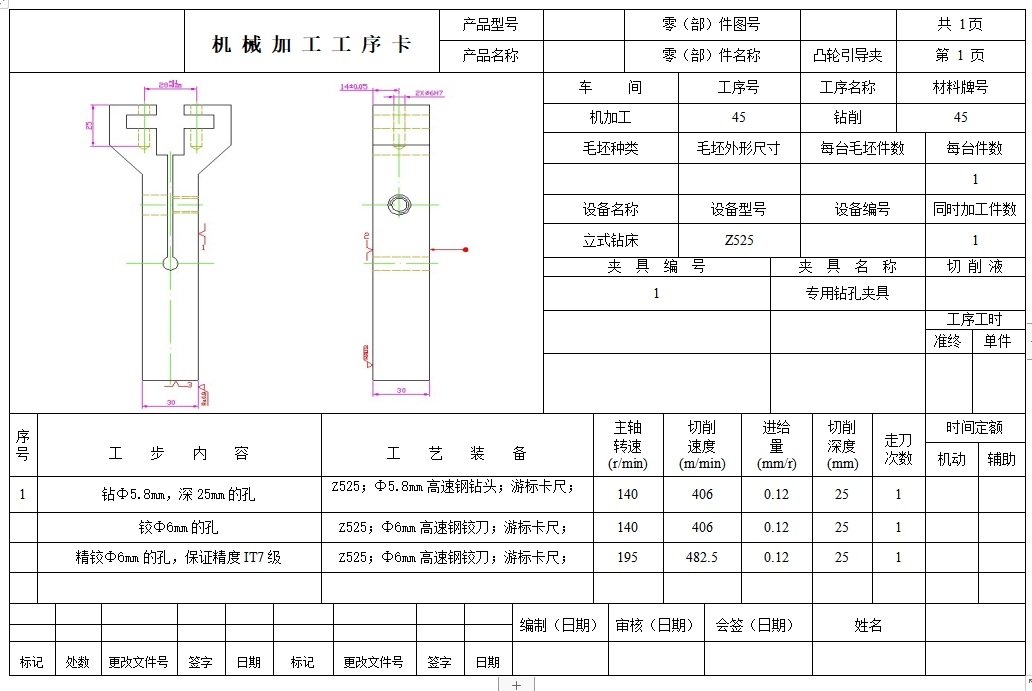

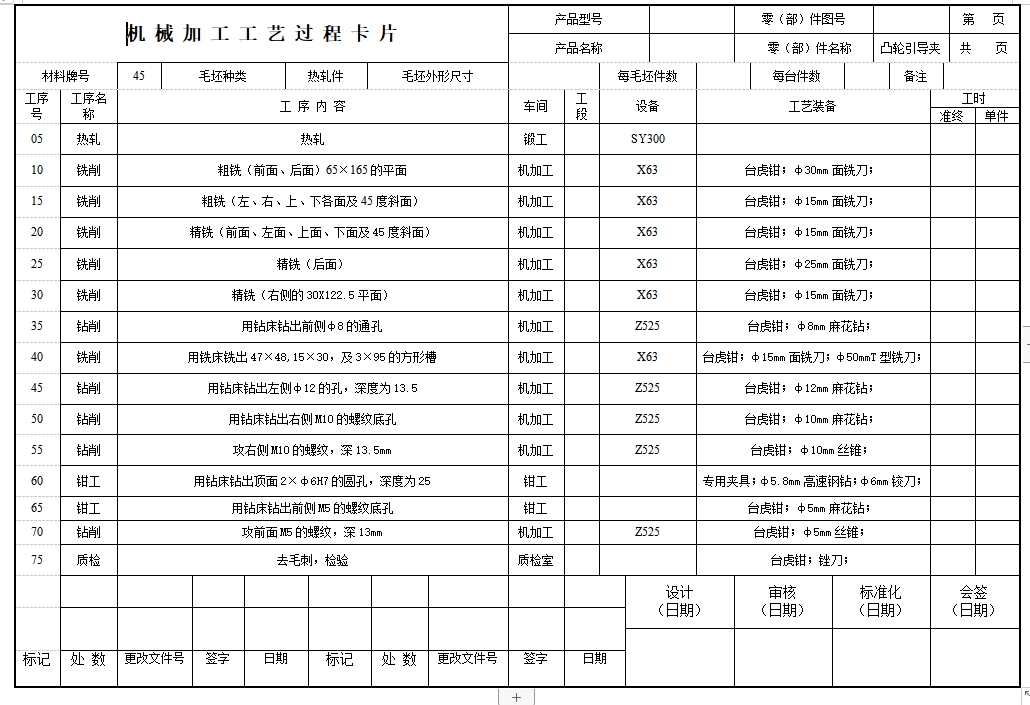

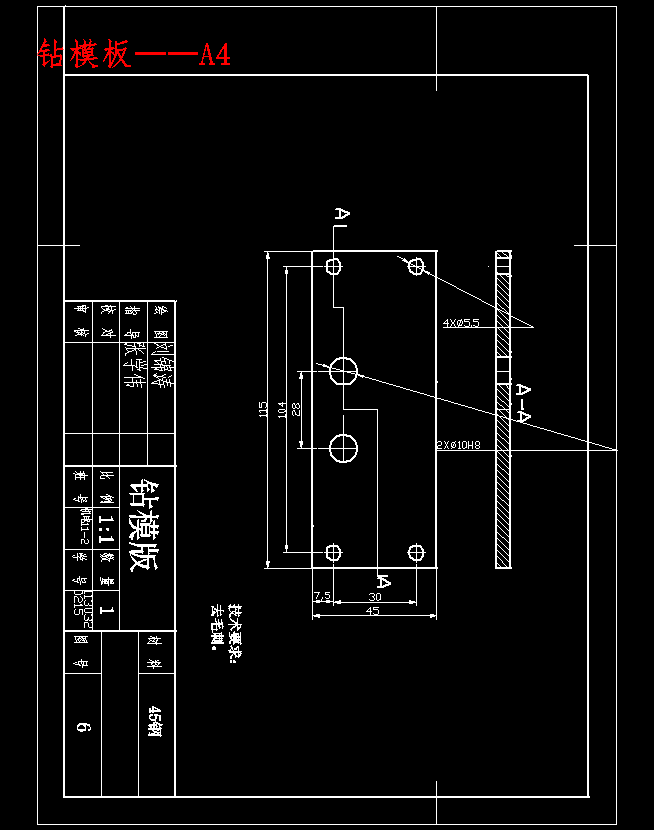

| 16 | 夹具设计部分.JPG | 256.88K |
| 17 | 字数.JPG | 51.91K |
| 18 | 毛坯图.png | 7.93K |
| 19 | 目录.JPG | 289.70K |
| 20 | 被加工工序.JPG | 269.73K |
| 21 | 设计所包含文件.JPG | 106.49K |
| 22 | 车凸轮引导夹——A3.png | 11.59K |
| 23 | 过程卡.JPG | 354.77K |
| 24 | 钻模板——A4.png | 12.00K |
此图纸下载需要75金币
立即下载
发布者
设计吧
创作: 4912
粉丝: 41
加入时间：2024-02-20
模型信息
图纸格式：pdf,dwg
文件大小：2.64M
所需金币：75
上传时间：2024-05-24 10:04:54
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
