后托架831001的钻2-φ10孔夹具设计及加工工艺装备含4张CAD图_AutoCAD 2007_模型图纸下载

首页

图库

工程师

后托架831001的钻2-φ10孔夹具设计及加工工艺装备含4张CAD图（ID:1408567）

设备部件 / 工器具 / 后托架831001的钻2-φ10孔夹具设计及加工工艺装备含4张CAD图

©非原创

平面图

3D视图

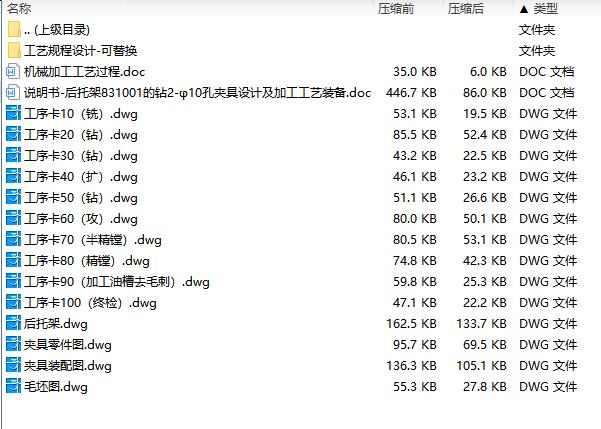

文件列表

#	文件名称	文件大小
1	17165163831128.zip	3.11M
2	X15简介-后托架831001的钻2-φ10孔夹具设计及加工工艺装备含4张CAD图.pdf	1.14M

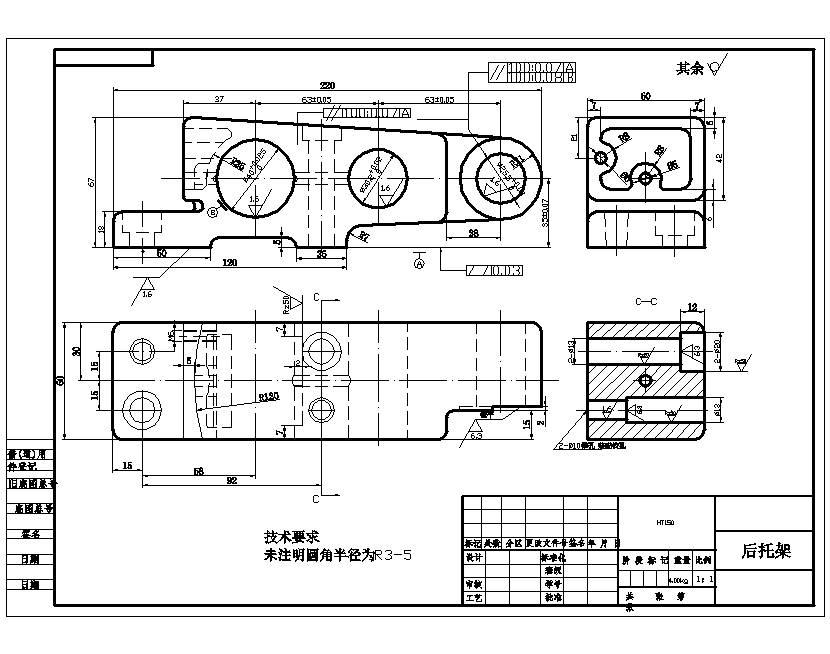

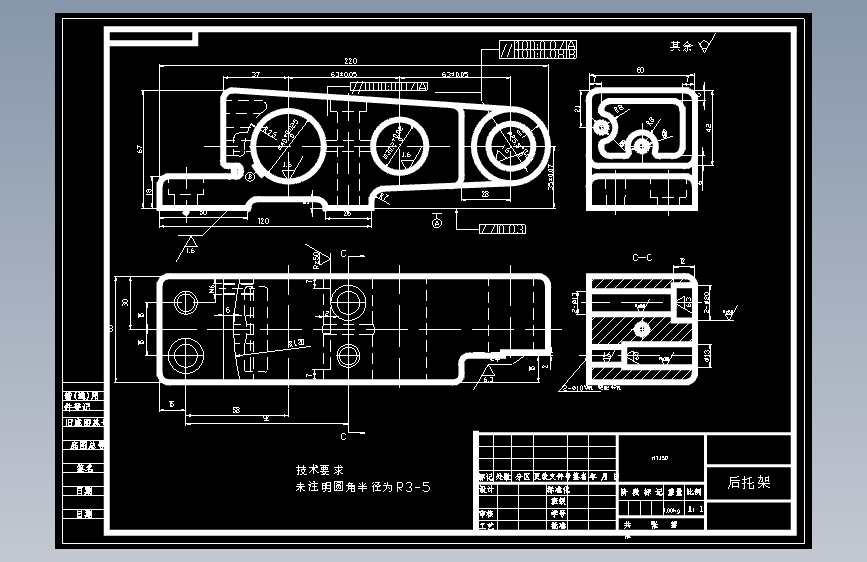

3	后托架.dwg	162.53K

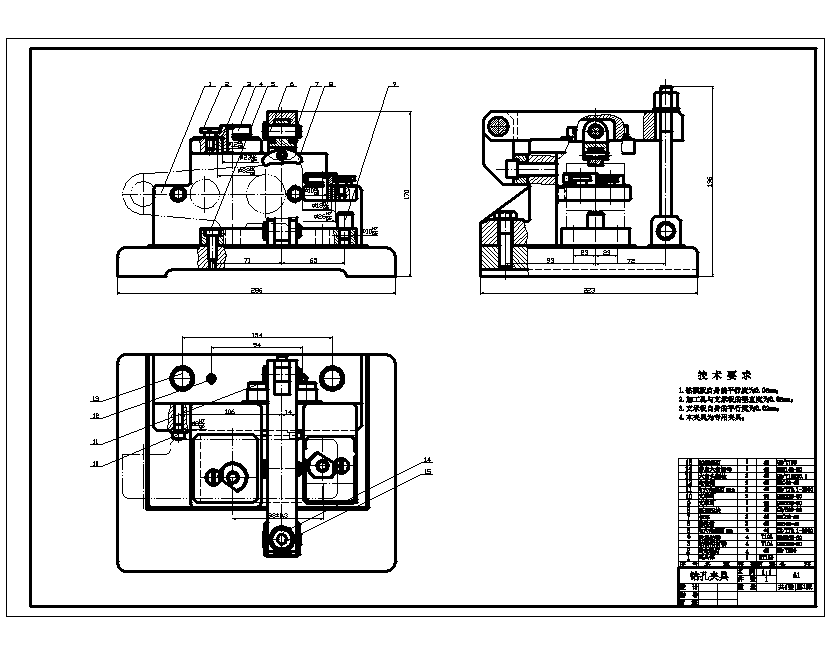

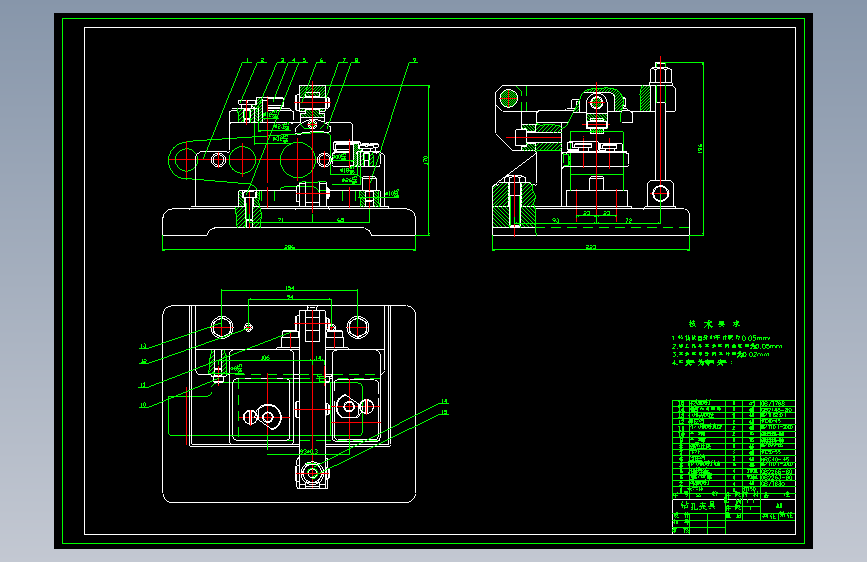

4	夹具装配图.dwg	136.28K

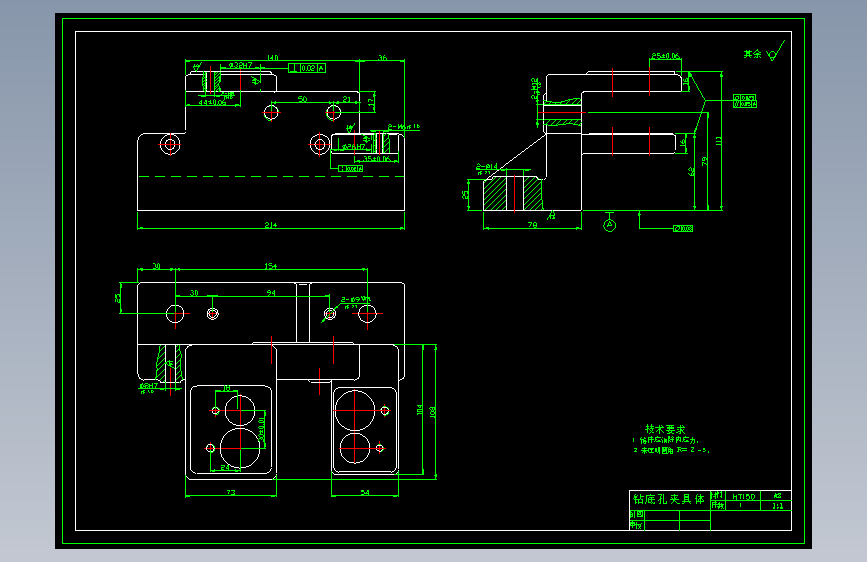

5	夹具零件图.dwg	95.66K

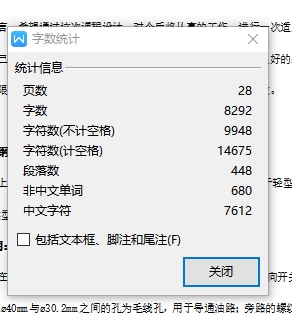

6	字数.JPG	60.10K

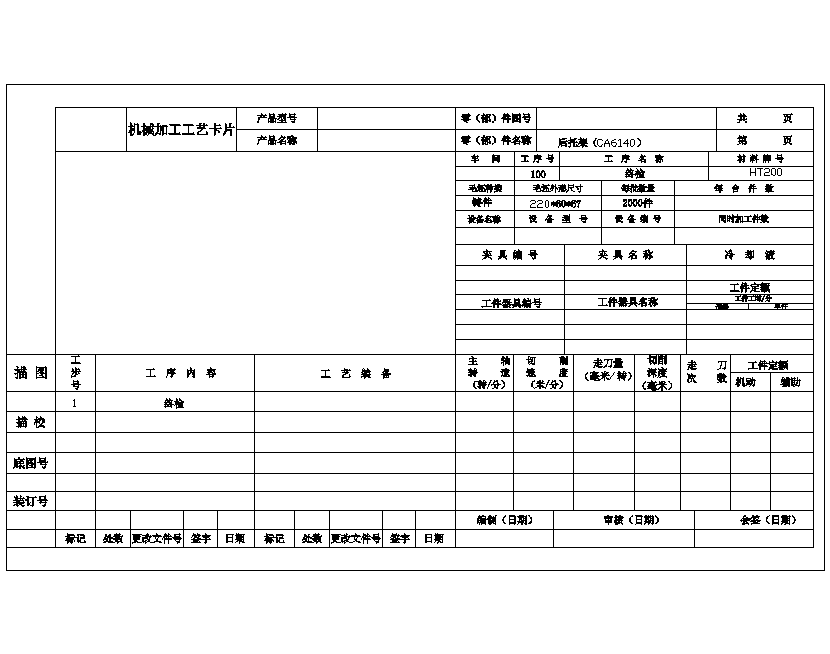

7	工序卡100（终检）.dwg	47.09K

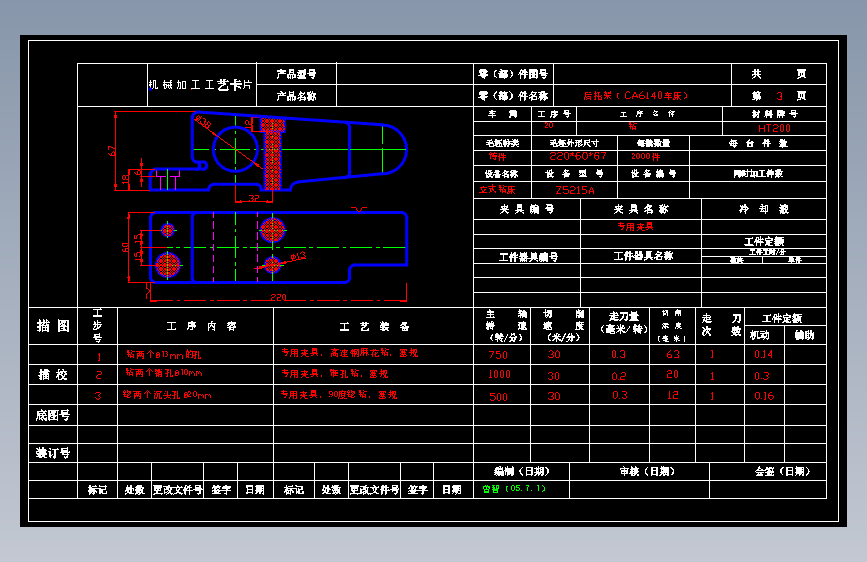

8	工序卡10（铣）.dwg	53.15K

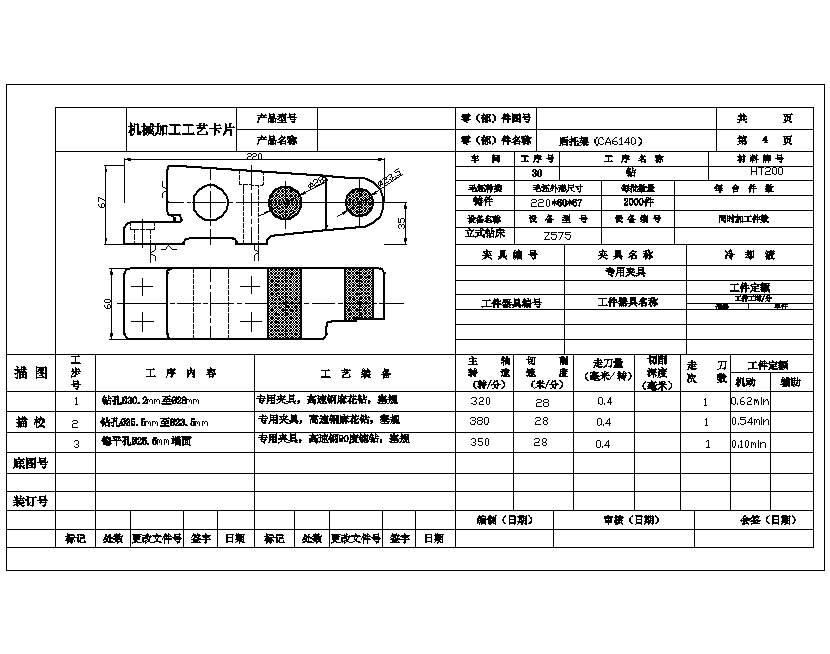

9	工序卡20（钻）.dwg	85.47K
10	工序卡30（钻）.dwg	43.24K
11	工序卡40（扩）.dwg	46.06K
12	工序卡50（钻）.dwg	51.06K
13	工序卡60（攻）.dwg	80.00K

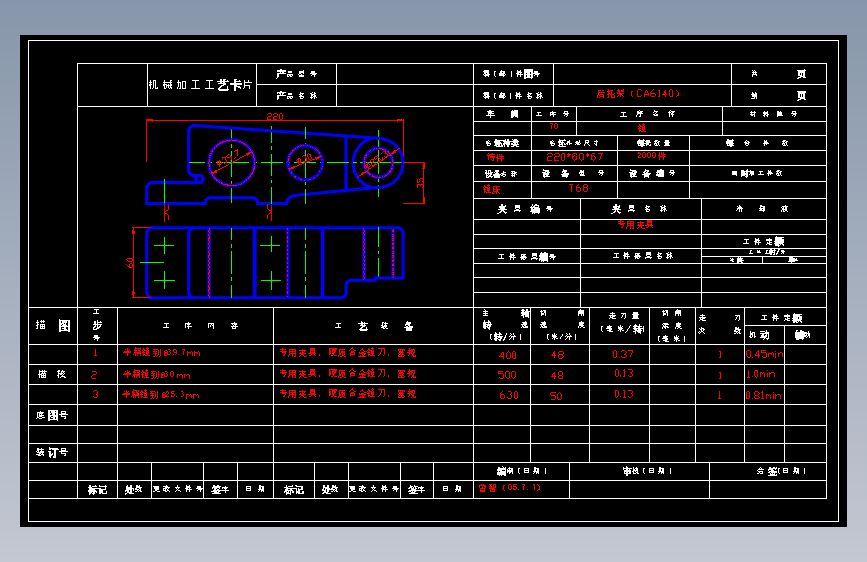

14	工序卡70（半精镗）.dwg	80.47K
15	工序卡80（精镗）.dwg	74.75K
16	工序卡90（加工油槽去毛刺）.dwg	59.78K

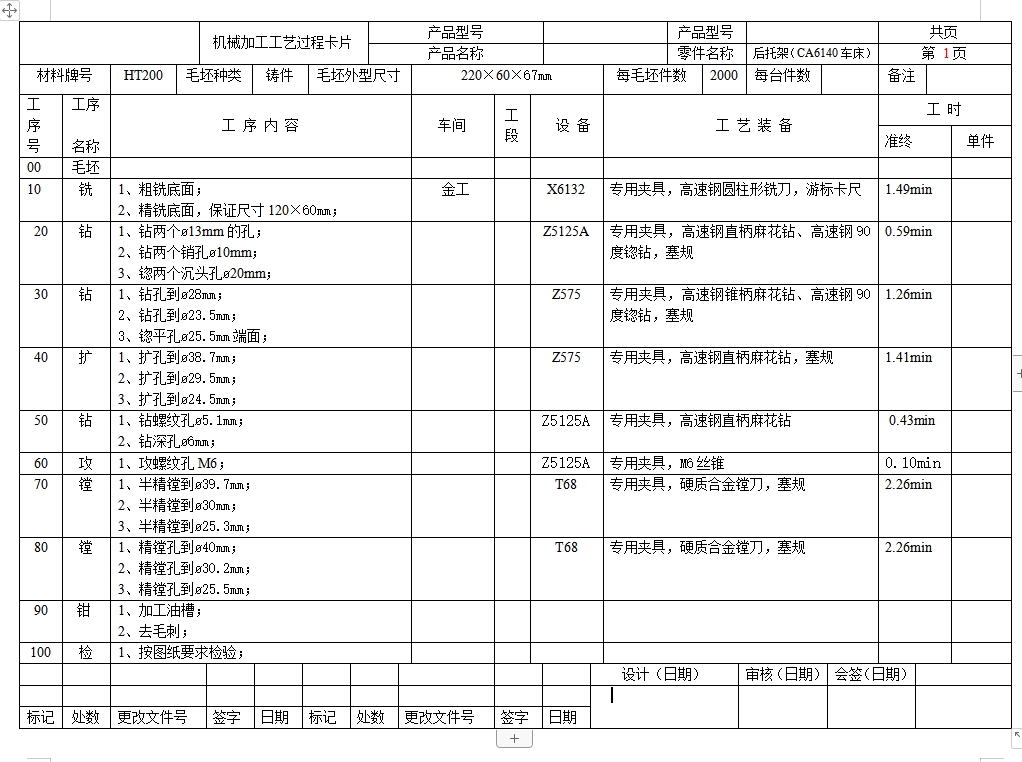

17	机械加工工艺过程.doc	35.00K
18	毛坯图.dwg	55.30K
19	说明书-后托架831001的钻2-φ10孔夹具设计及加工工艺装备.doc	446.66K
20	后托架.gif	19.89K
21	夹具装配图.gif	18.97K
22	夹具设计部分.JPG	332.50K

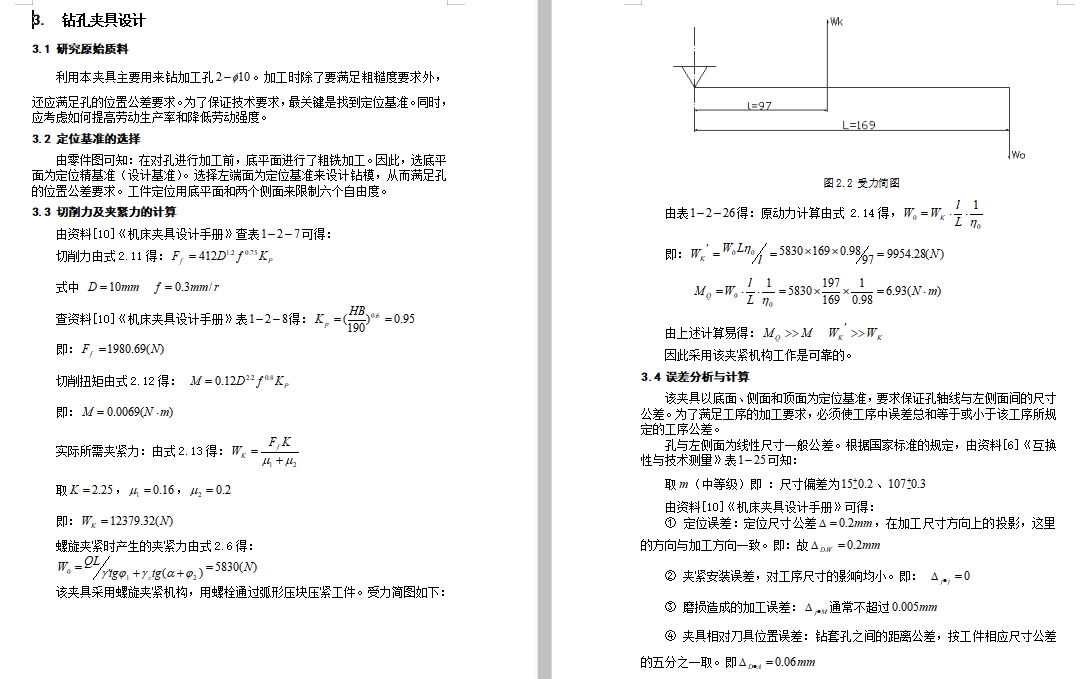

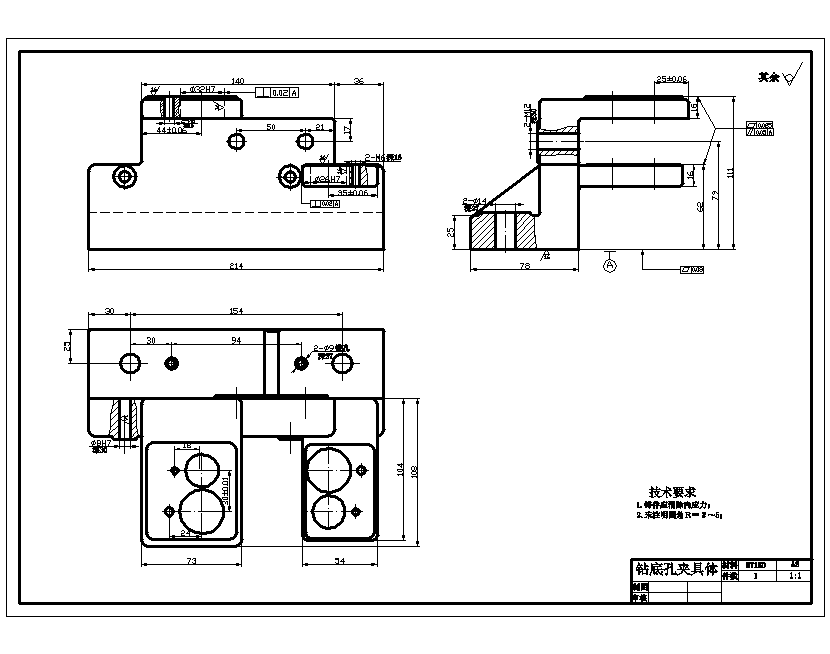

23	夹具零件图.gif	14.73K
24	字数.JPG	60.10K
25	工序卡100（终检）.gif	13.00K

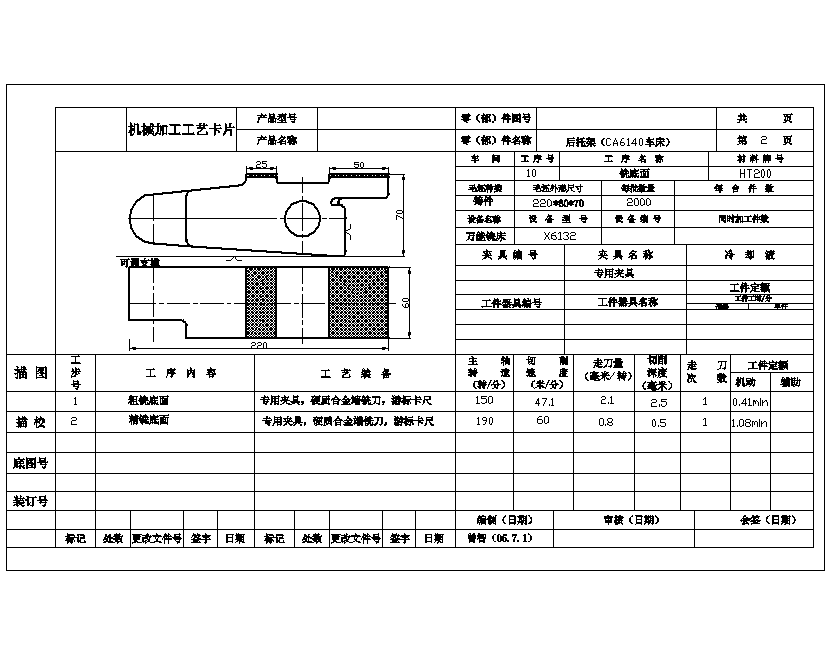

26	工序卡10（铣）.gif	16.96K

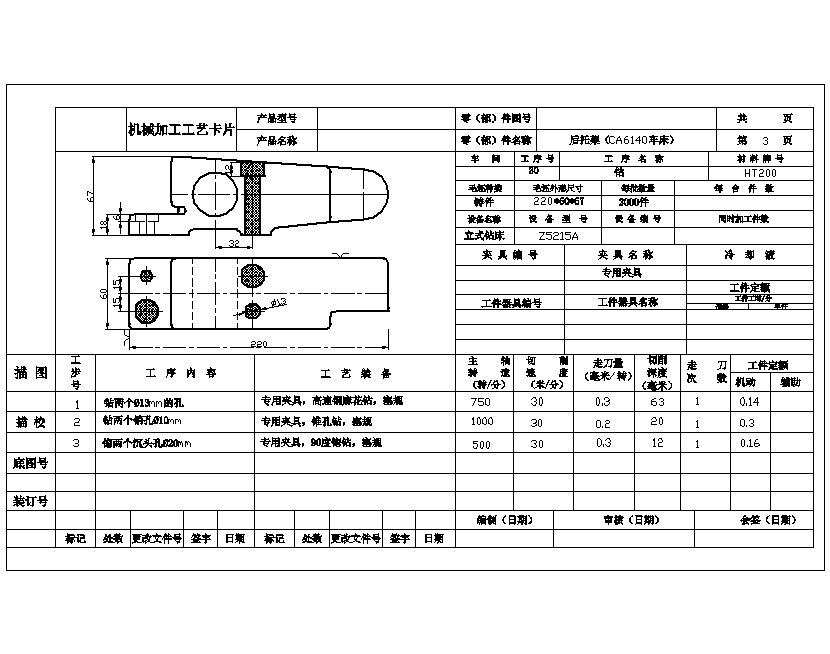

27	工序卡20（钻）.gif	17.22K
28	工序卡30（钻）.gif	18.10K

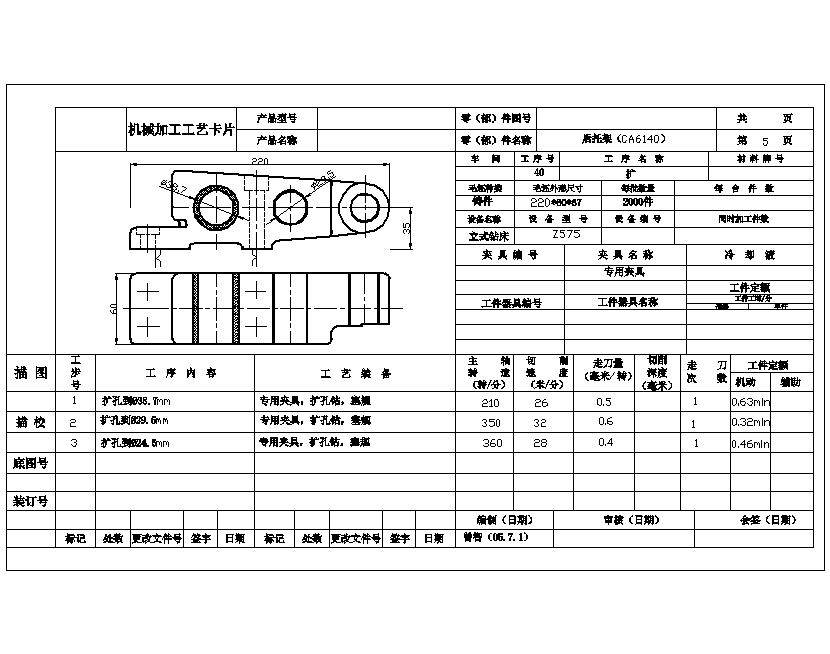

29	工序卡40（扩）.gif	17.45K

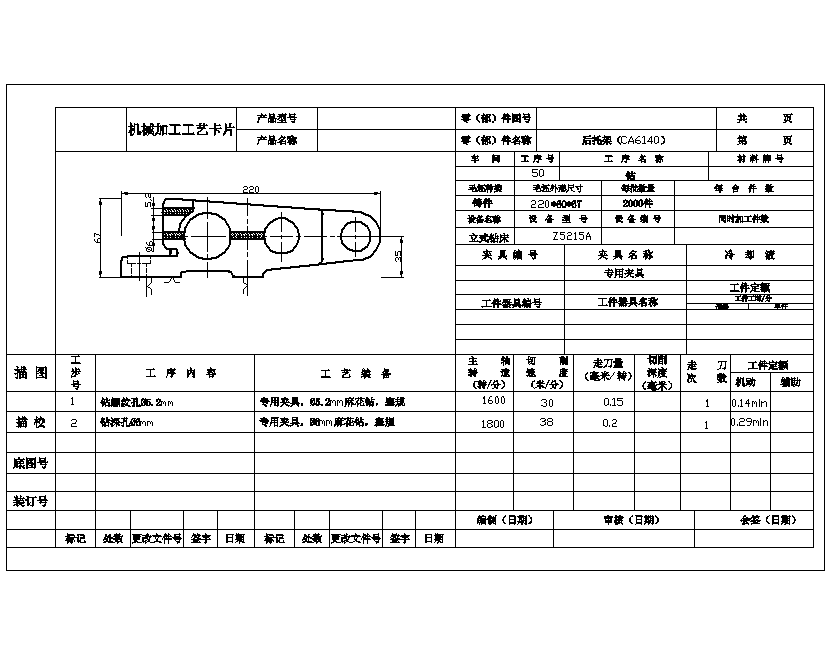

30	工序卡50（钻）.gif	15.62K

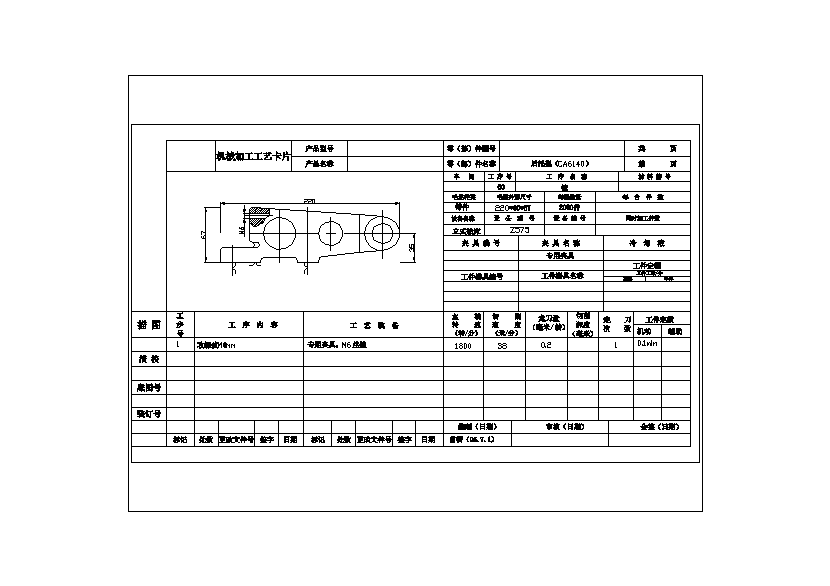

31	工序卡60（攻）.gif	10.93K

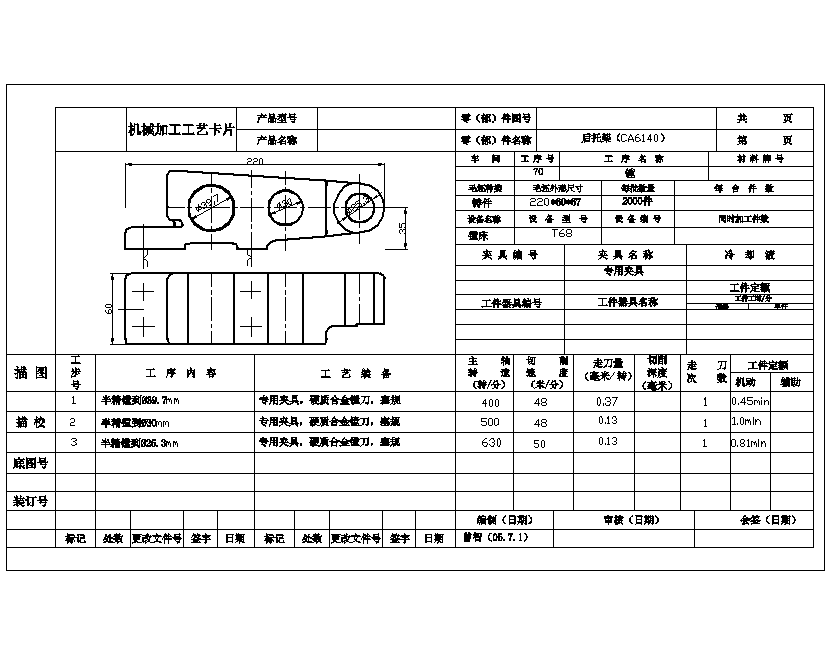

32	工序卡70（半精镗）.gif	17.28K

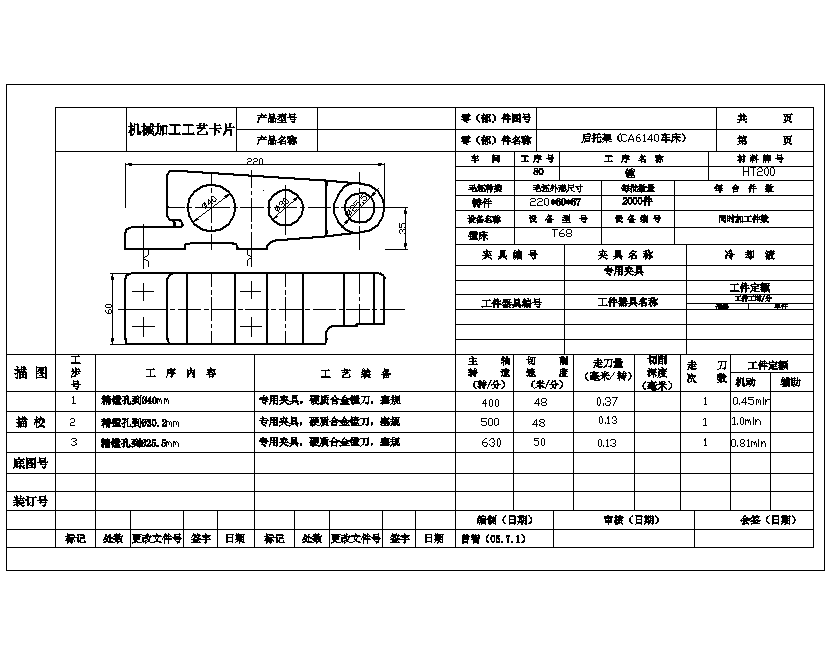

33	工序卡80（精镗）.gif	17.36K

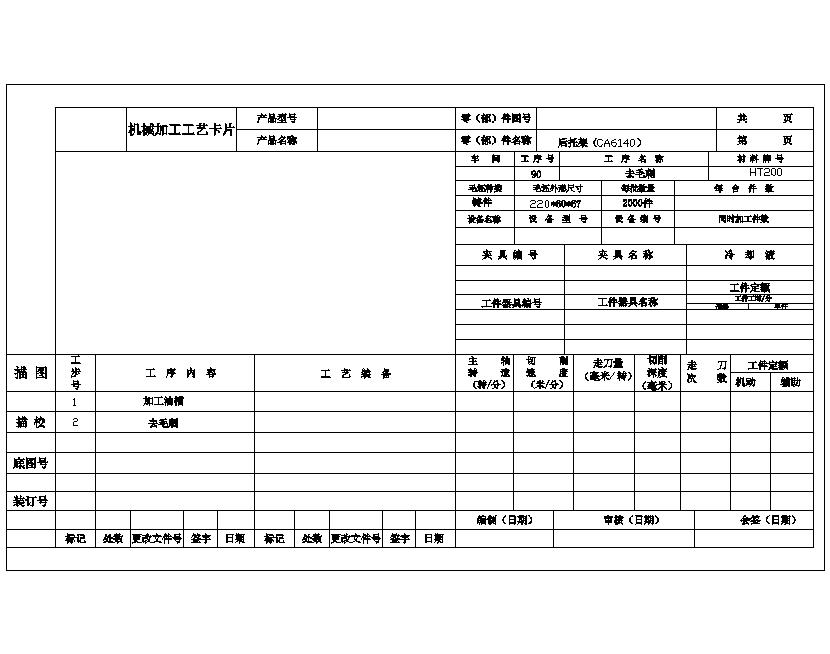

34	工序卡90（加工油槽去毛刺）.gif	13.09K
35	工过程卡.JPG	352.70K

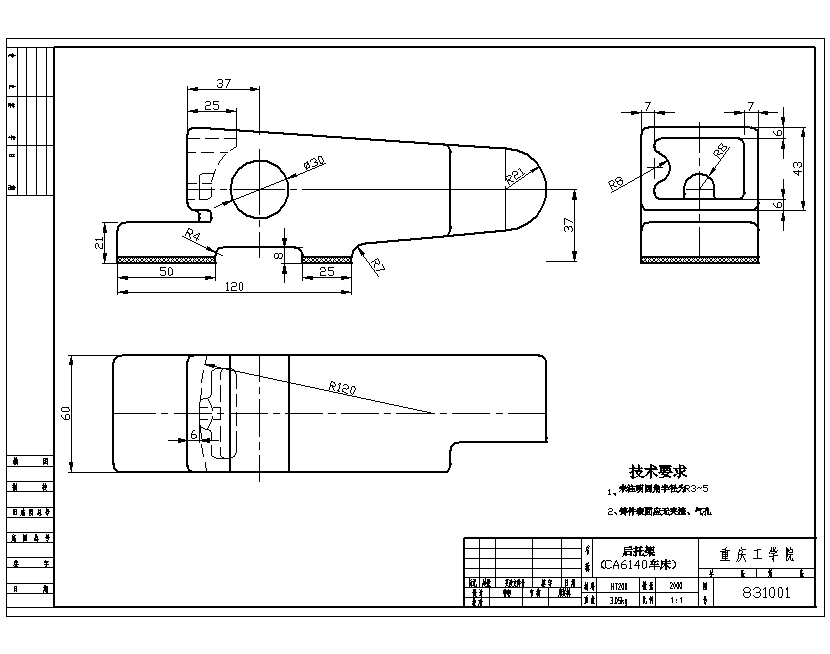

36	毛坯图.gif	13.41K

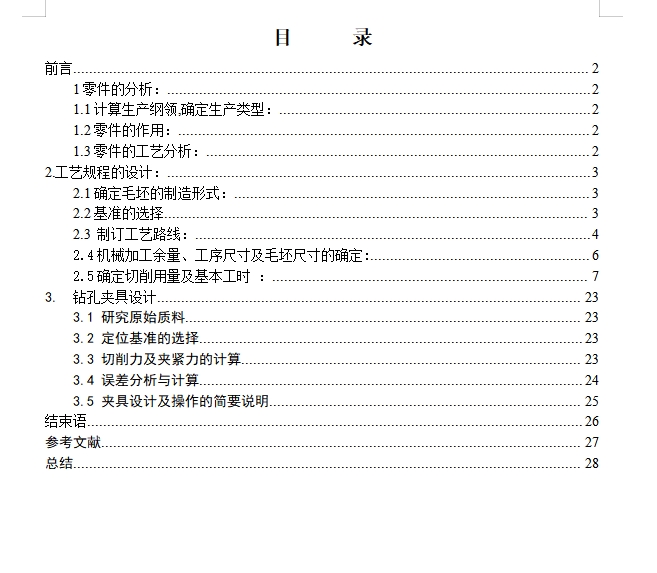

37	目录.JPG	206.09K
38	设计所包含文件.JPG	53.09K
39	工序卡片.doc	364.00K
40	机械加工工艺过程卡片_.doc	42.50K
41	说明书.doc	1.74M
