U形支架冲压工艺及复合模设计-冲孔落料复合模、U型弯曲模冲压模具含16张CAD图（ID:1409410）

机械设备 / 钢结构支架 / U形支架冲压工艺及复合模设计-冲孔落料复合模、U型弯曲模冲压模具含16张CAD图

©原创

平面图

3D视图

文件列表

U形支架冲压工艺及复合模设计-冲孔落料复合模、U型弯曲模冲压模具含16张CAD图

#	文件名称	文件大小
1	17165258213425.zip	4.12M
2	D150简介-U形支架冲压工艺及复合模设计-冲孔落料复合模、U型弯曲模冲压模具含16张CAD图.pdf	1.48M
3	U形支架冲压工艺及复合模设计-冲孔落料复合模、U型弯曲模说明书.doc	1.07M
4	任务书.docx	36.97K

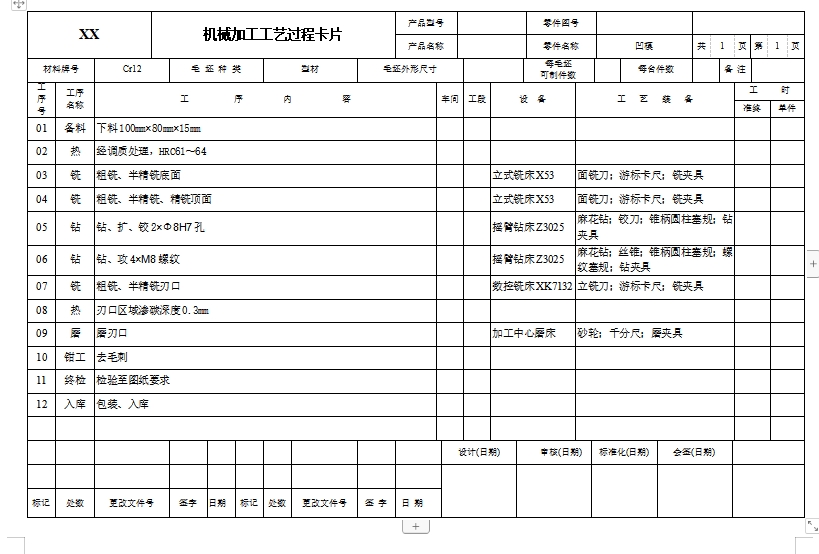

5	冲孔落料复合模凹模工艺卡.doc	44.00K

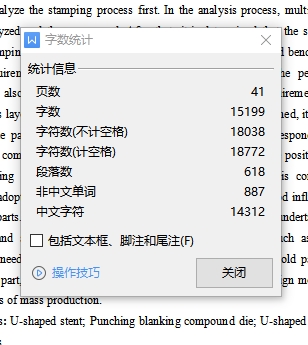

6	字数.JPG	86.25K
7	工件图.jpg	72.28K
8	弯曲模凸模工艺卡.doc	42.50K
9	U型弯曲模——A1.png	9.00K

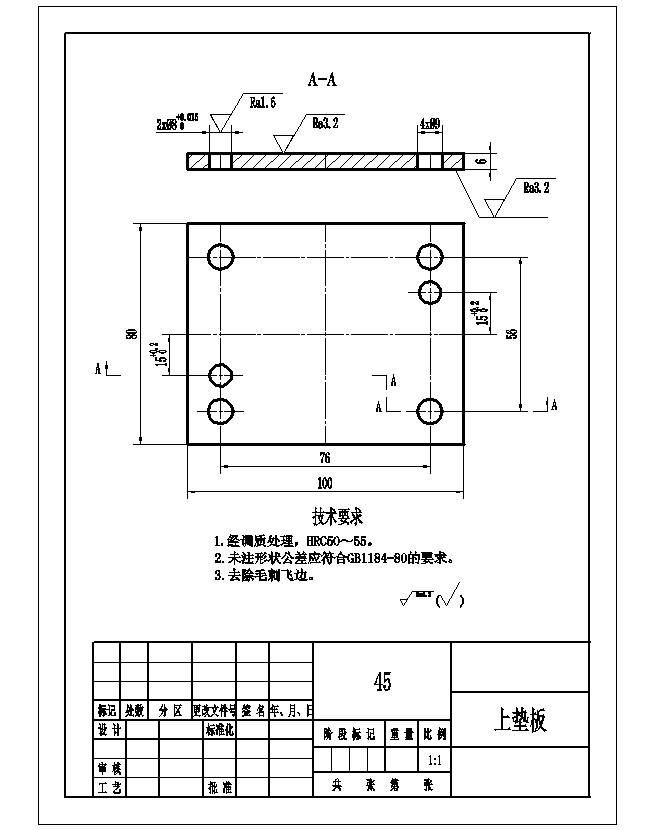

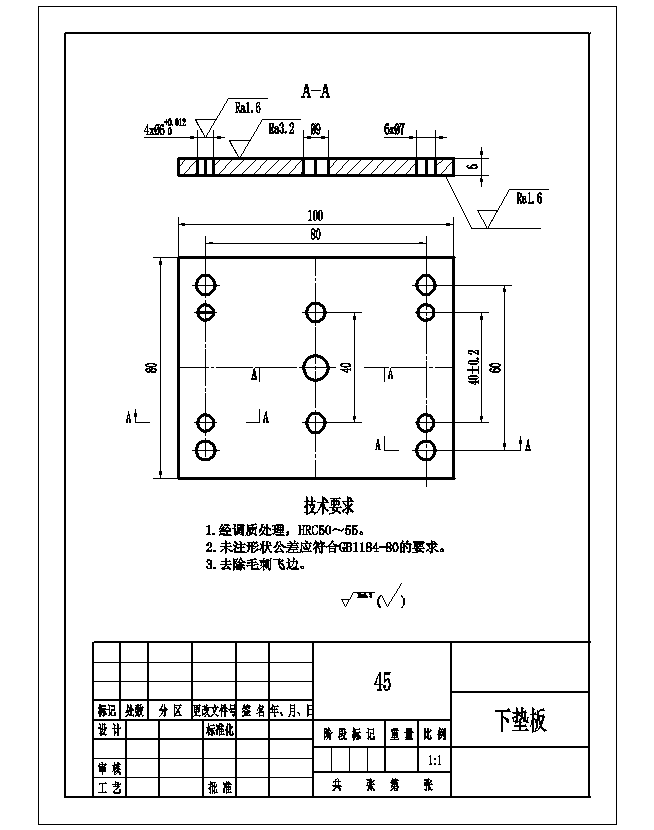

10	U型弯曲模零件-上垫板——A4.png	5.06K
11	U型弯曲模零件-下垫板——A4.png	5.26K

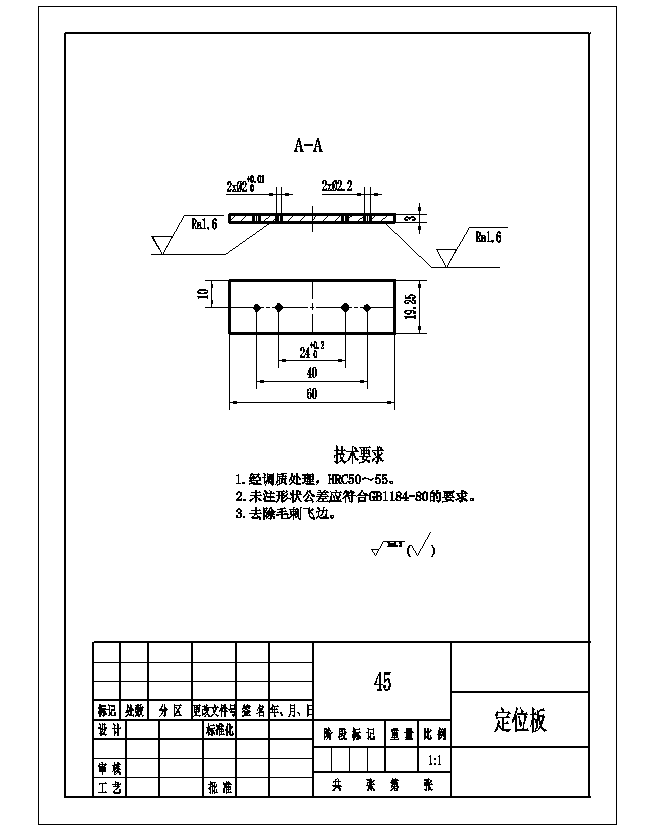

12	U型弯曲模零件-定位板——A4.png	4.17K
13	U型弯曲模零件-弯曲凸模——A4.png	4.74K

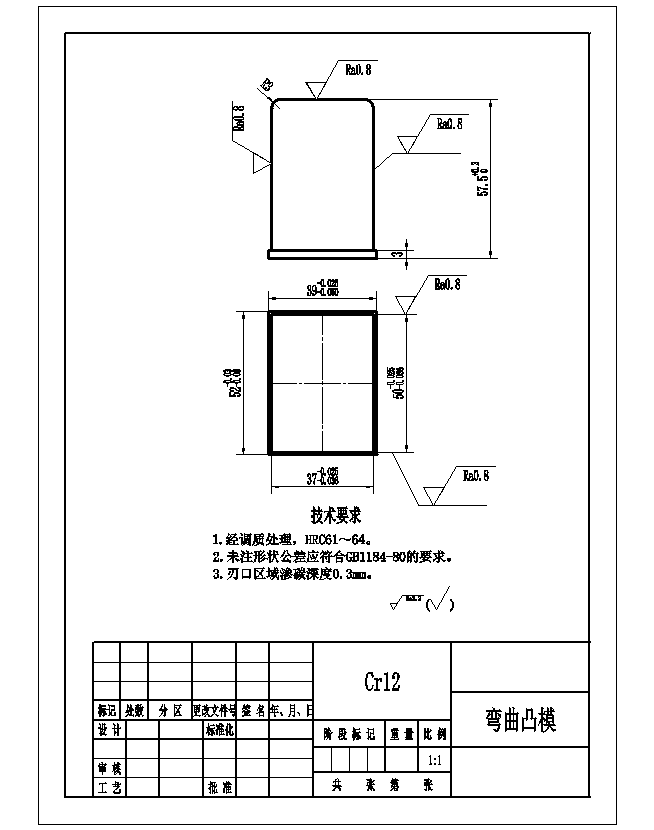

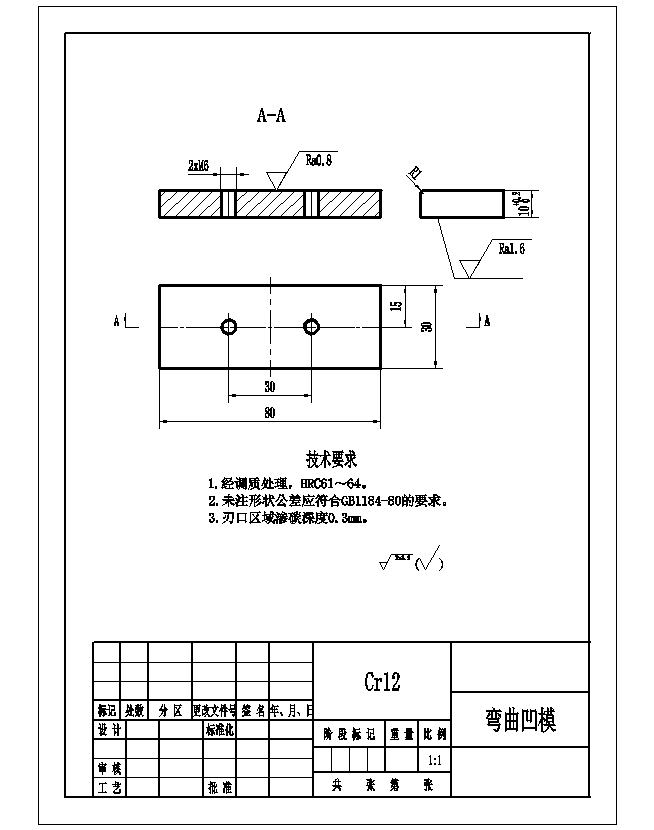

14	U型弯曲模零件-弯曲凹模——A4.png	4.57K

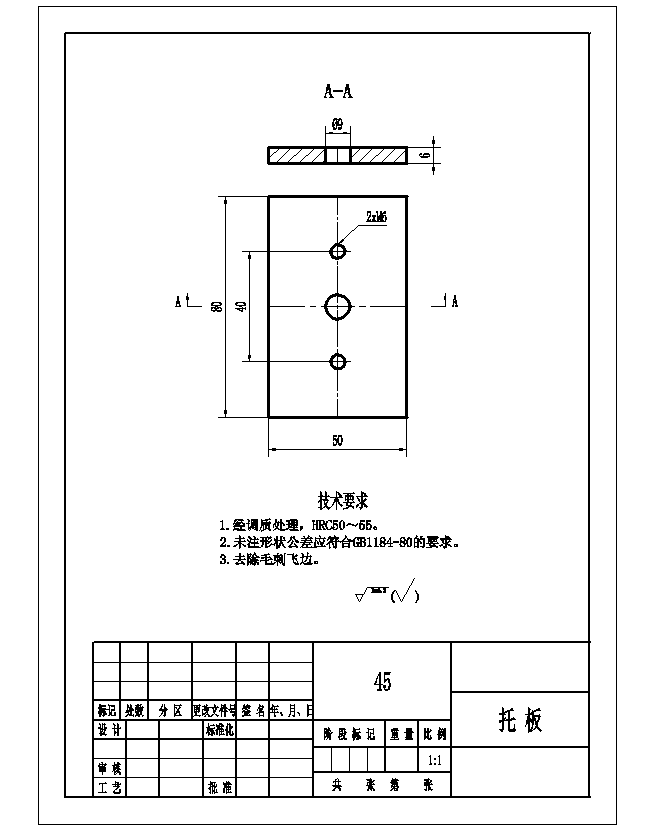

15	U型弯曲模零件-托板——A4.png	3.75K

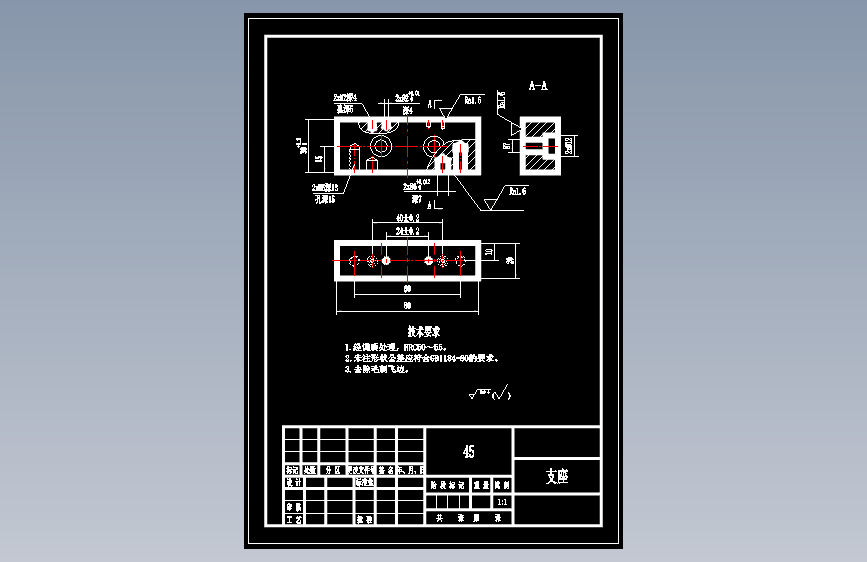

16	U型弯曲模零件-支座——A4.png	6.47K

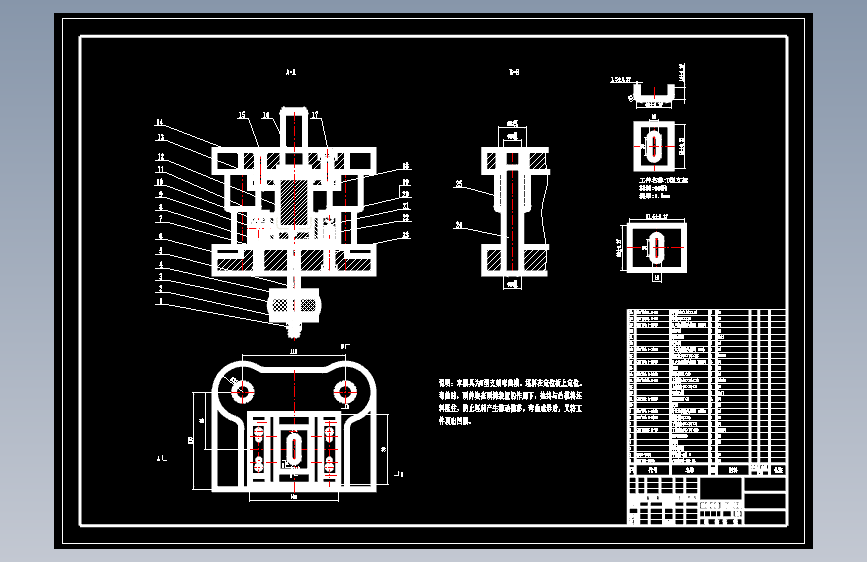

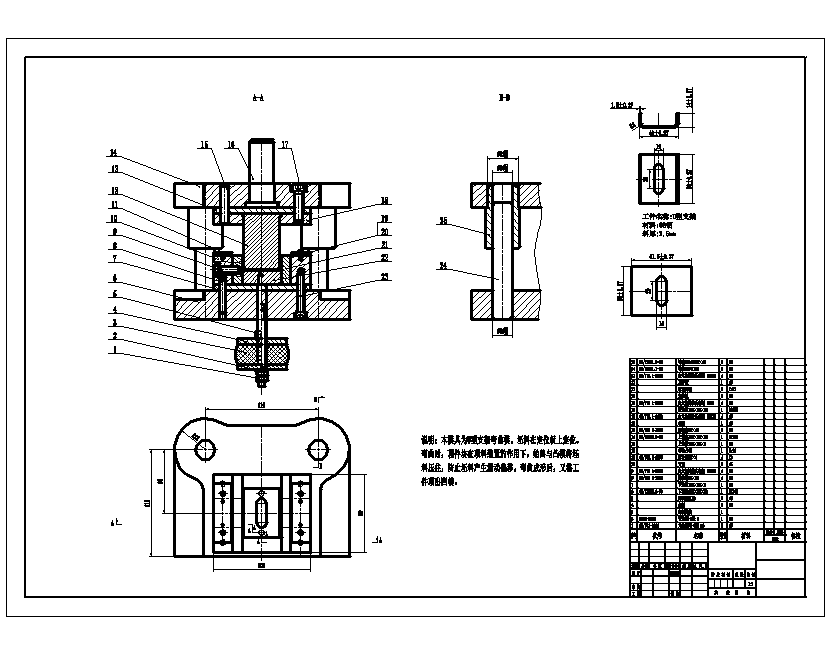

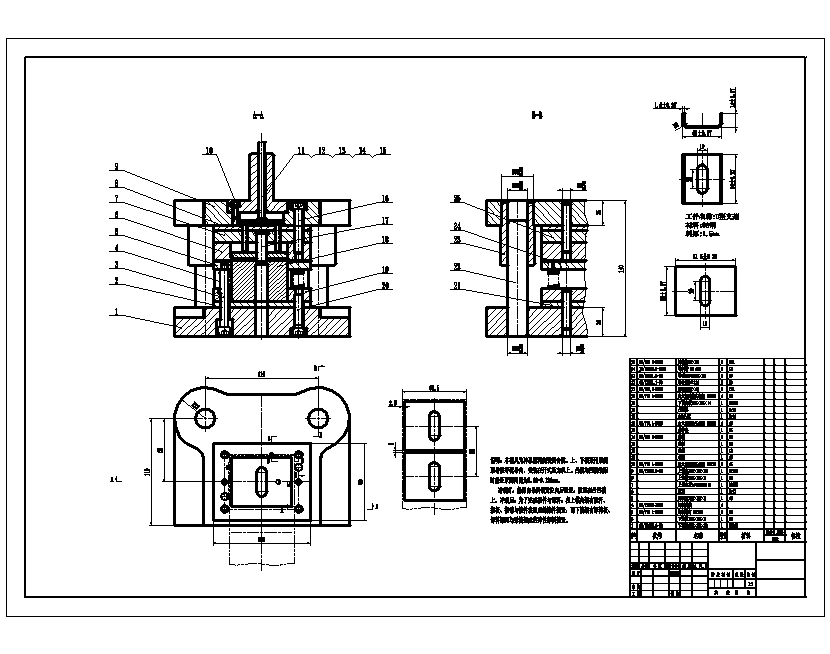

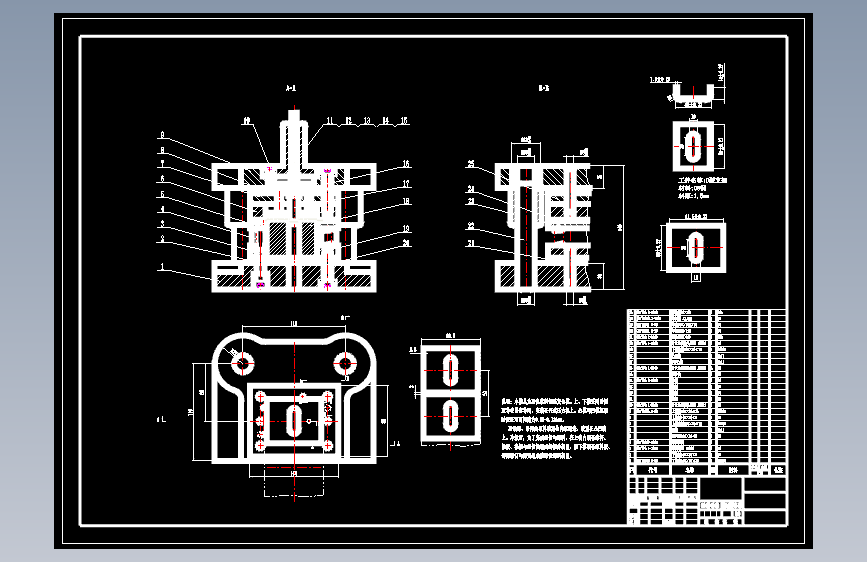

17	冲孔落料模——A1.png	9.66K

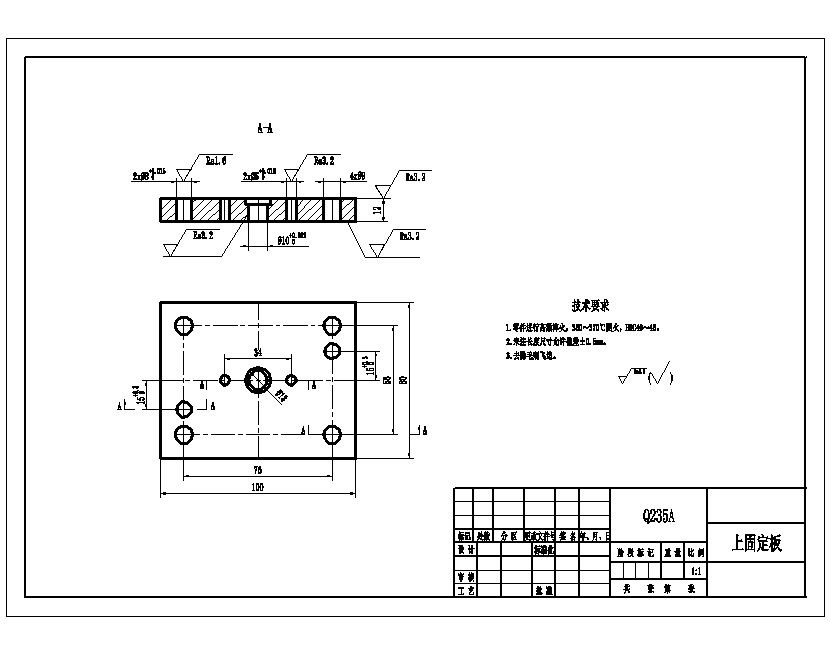

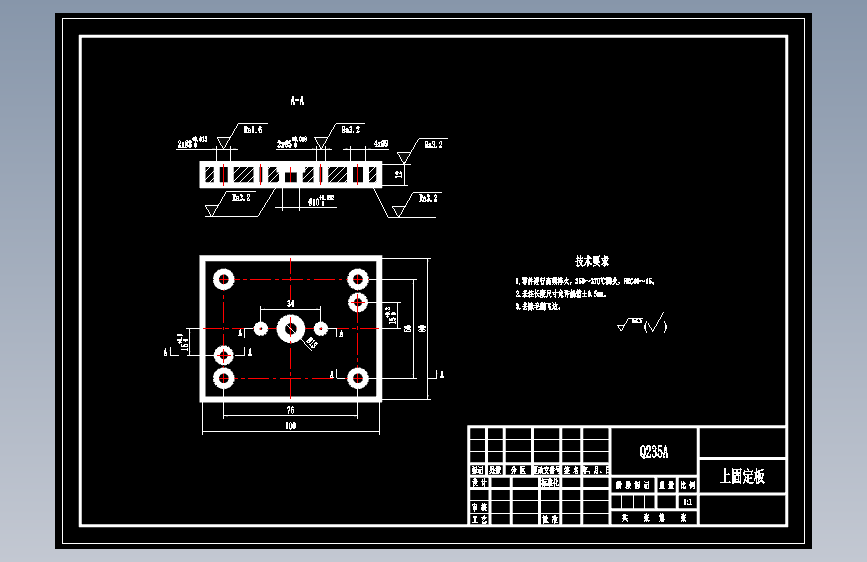

18	冲孔落料模零件-上固定板——A3.png	4.42K

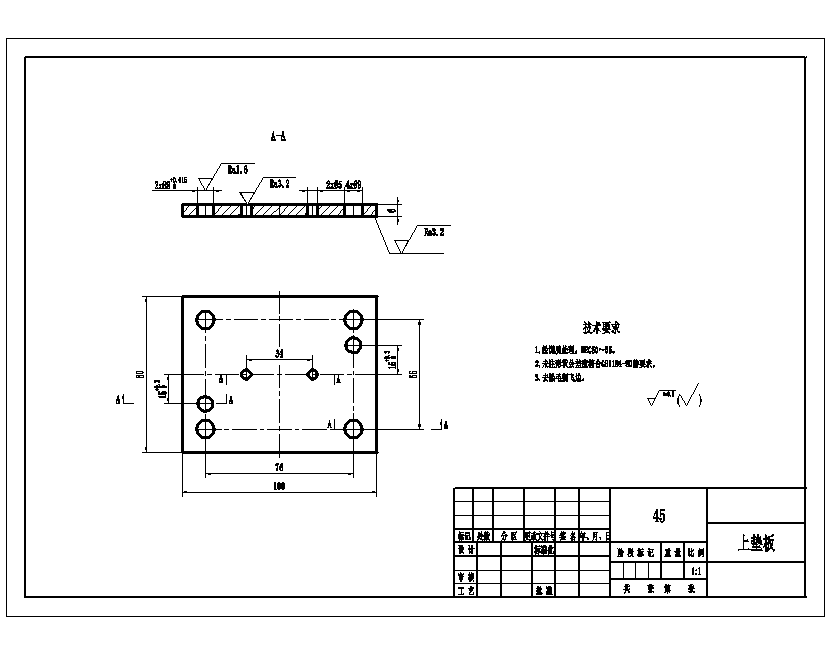

19	冲孔落料模零件-上垫板——A3.png	3.61K

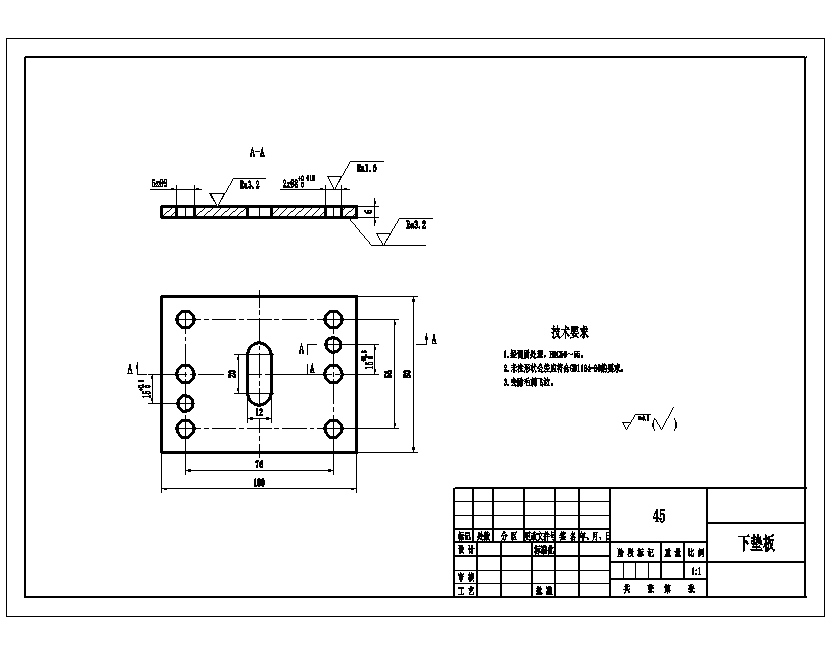

20	冲孔落料模零件-下垫板——A3.png	3.77K

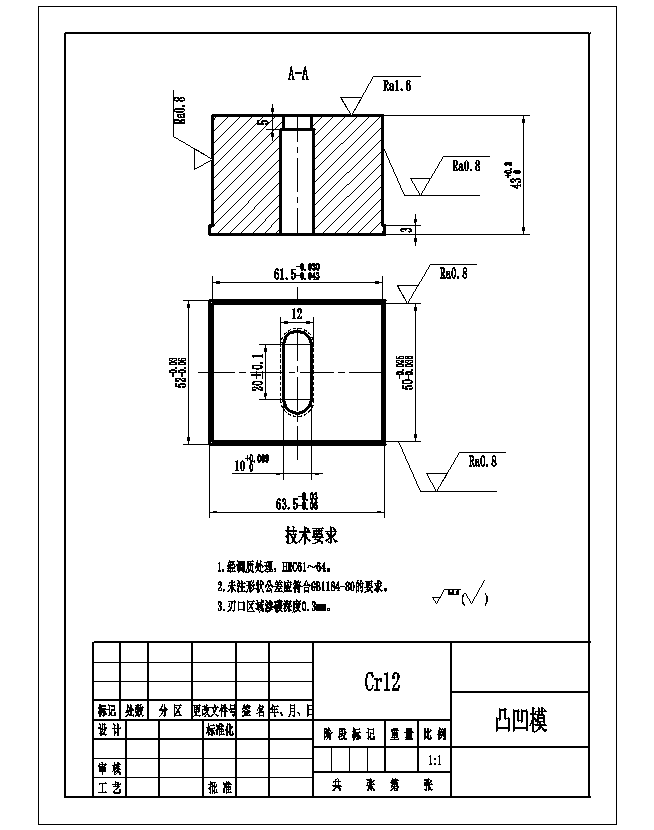

21	冲孔落料模零件-凸凹模——A4.png	5.89K

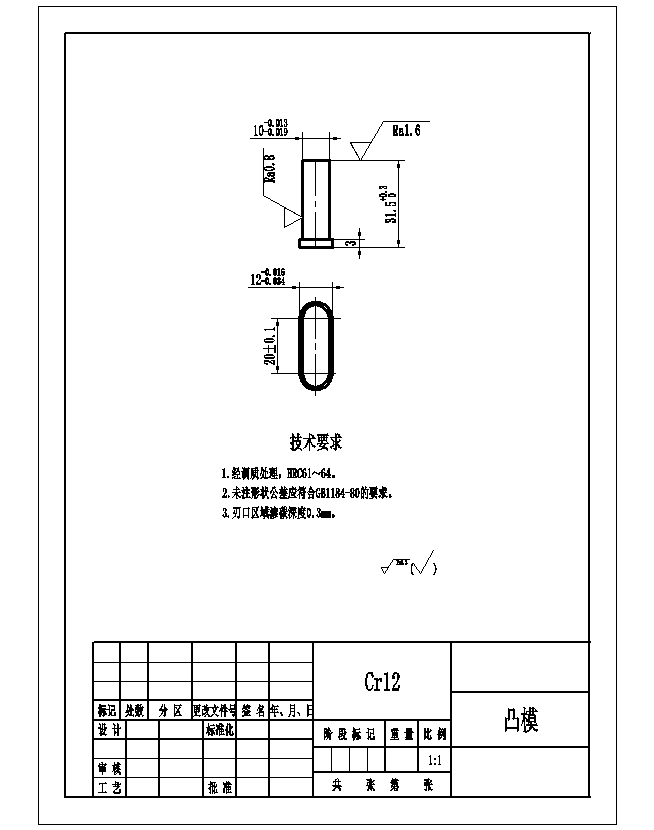

22	冲孔落料模零件-凸模——A4.png	3.75K

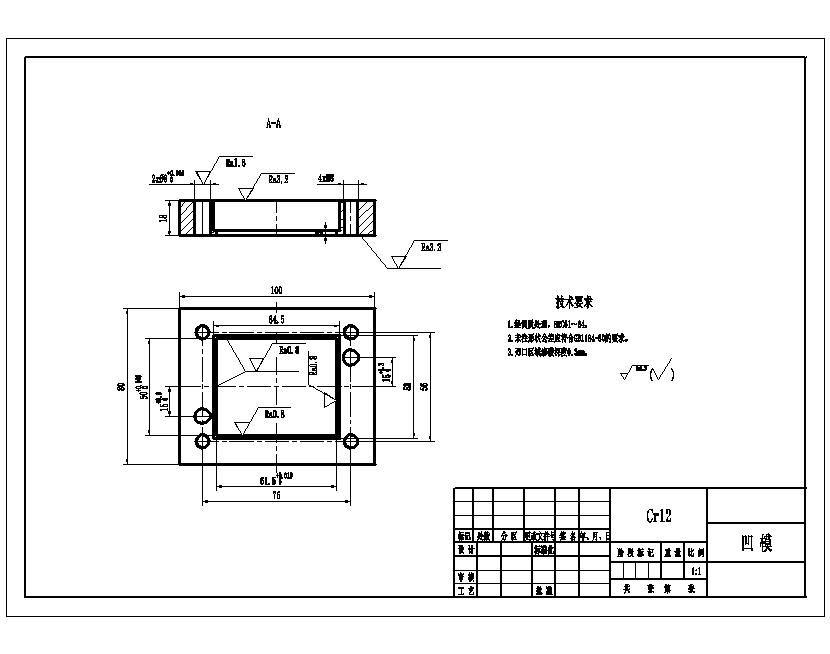

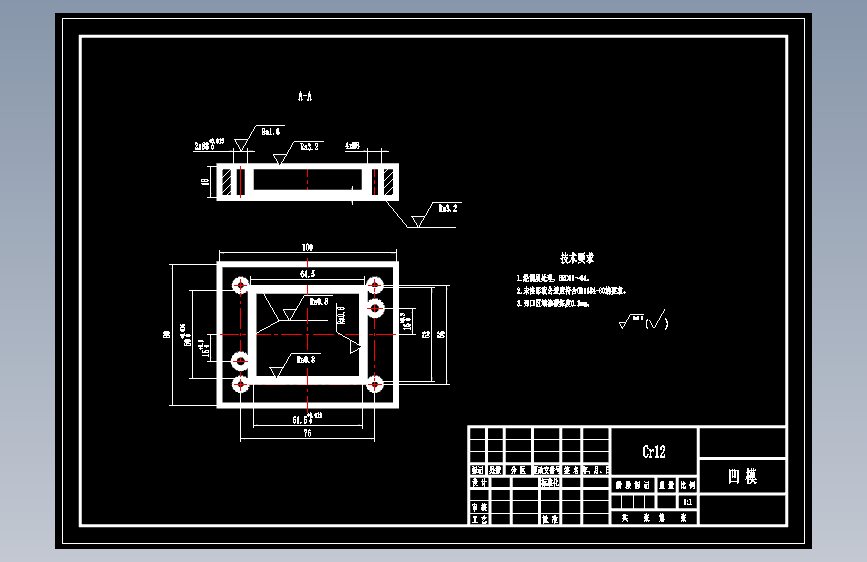

23	冲孔落料模零件-凹模——A3.png	4.17K

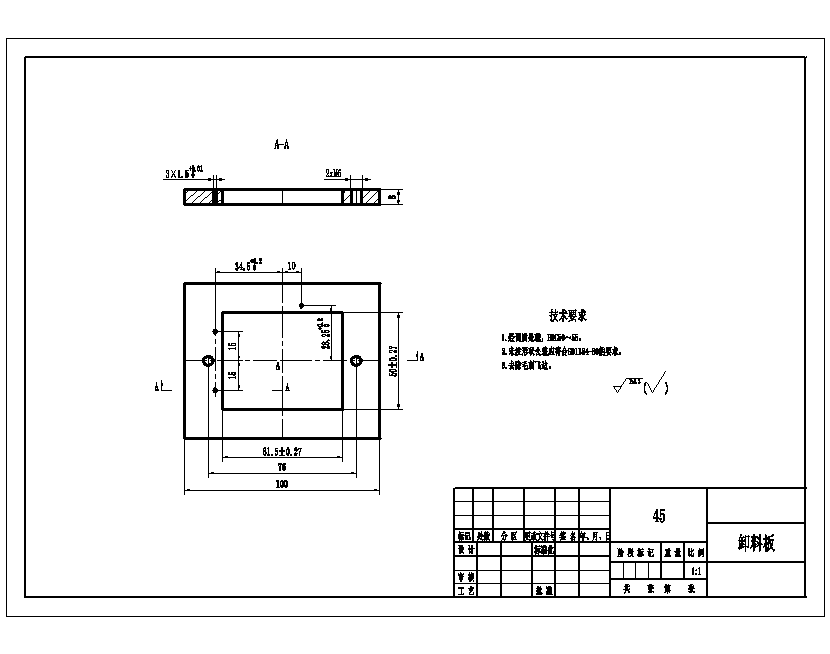

24	冲孔落料模零件-卸料板——A3.png	3.14K

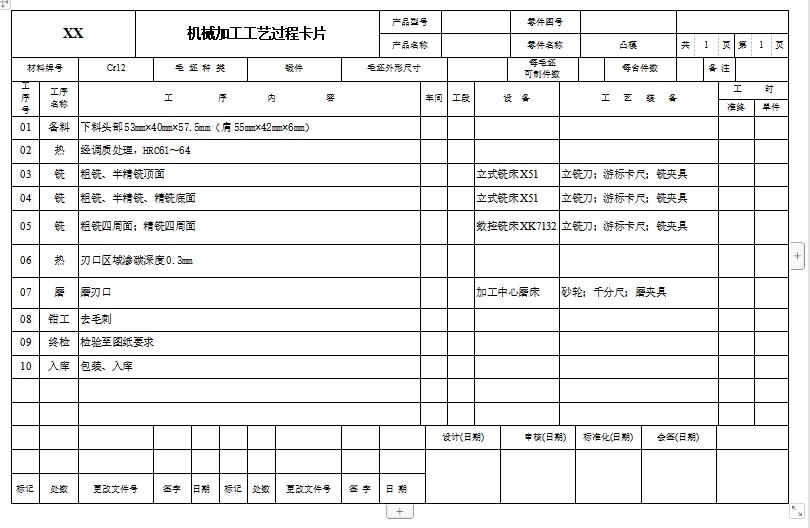

25	凸模工艺卡.JPG	195.20K
26	凹模工艺卡.JPG	219.27K
27	字数.JPG	86.25K
28	工件图.jpg	72.28K

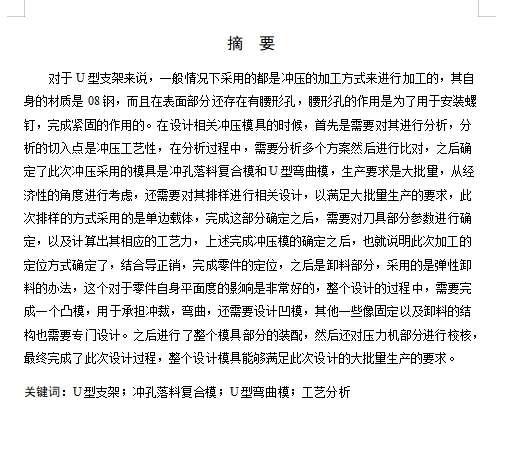

29	摘要.JPG	183.64K

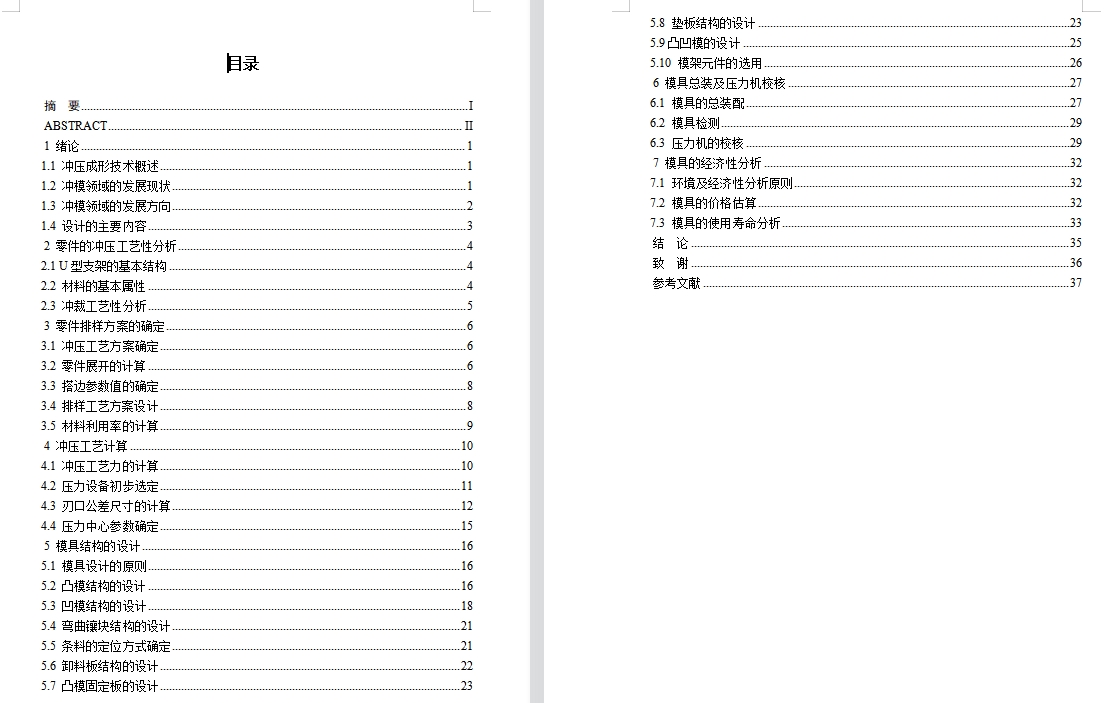

30	目录.JPG	358.82K

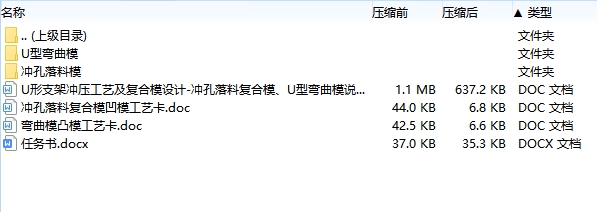

31	设计所包含文件.jpg	69.98K

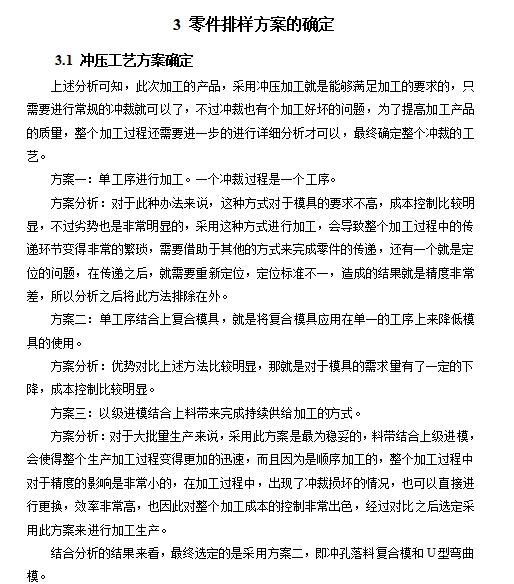

32	设计方案.JPG	231.04K
33	U型弯曲模——A1.dwg	167.89K
34	上垫板——A4.dwg	78.53K
35	下垫板——A4.dwg	81.06K
36	定位板——A4.dwg	77.78K
37	弯曲凸模——A4.dwg	80.22K
38	弯曲凹模——A4.dwg	80.38K
39	托板——A4.dwg	72.71K
40	支座——A4.dwg	86.28K
41	上固定板——A3.dwg	87.85K
42	上垫板——A3.dwg	84.91K
43	下垫板——A3.dwg	84.03K
44	冲孔落料模——A1.dwg	148.92K
45	凸凹模——A4.dwg	84.25K
46	凸模——A4.dwg	79.69K
47	凹模——A3.dwg	86.34K
48	卸料板——A3.dwg	81.57K
