水果套袋机（ID:1414390）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17166096771695.rar | 31.19M |
| 2 | 4GN-318K组合.SLDASM | 703.31K |
| 3 | 4X4X25组合.sldprt | 28.83K |
| 4 | 5GN-20-180K-STEP.zip | 1.55M |
| 5 | 6082C2-BEARING_1组合.sldprt | 30.47K |
| 6 | 6082C2-BEARING组合.sldprt | 30.38K |
| 7 | B-A-03-004组合.sldprt | 48.90K |
| 8 | B-A-04-003组合.sldprt | 244.72K |
| 9 | B-A-06-004组合.sldprt | 231.69K |
| 10 | B-A-12-005组合.sldprt | 29.94K |
| 11 | B-A-13-006组合.sldprt | 231.37K |
| 12 | B-A-17-002组合.sldprt | 29.21K |
| 13 | B-A-28-007_1组合.sldprt | 37.05K |
| 14 | B-A-42-018_1组合.sldprt | 55.06K |
| 15 | CDG1RN20-75-M9B0_0_0.sldasm | 206.84K |
| 16 | CG1R20-75_ROD.sldprt | 108.80K |
| 17 | CG1RN20-750_BODY.sldprt | 166.08K |
| 18 | CJ2RA16-100-0_0_BODY.sldprt | 292.00K |
| 19 | CJ2RA16-1000_0_0.sldasm | 182.00K |
| 20 | CJ2RA16-100_ROD.sldprt | 168.00K |
| 21 | CJ2_NTJ-015A.sldprt | 217.00K |
| 22 | D_M9B_BMA2-020_BJ3-120-75.sldprt | 448.71K |
| 23 | GB／T276-94深沟球轴承6001-2Z.SLDPRT | 548.24K |
| 24 | GB／T276-94深沟球轴承6003-2Z.SLDPRT | 634.30K |
| 25 | GB／T276-94深沟球轴承61902-2Z.SLDPRT | 599.12K |
| 26 | GB／T276-94深沟球轴承6205-2Z.SLDPRT | 645.50K |
| 27 | GB／T41-20001型六角螺母C级M20.SLDPRT | 105.97K |
| 28 | GB／T5781-2000六角头螺栓全螺纹C级M8×25.SLDPRT | 161.84K |
| 29 | M425-401.411.402.412组合.SLDASM | 640.32K |
| 30 | M590-5150-501B.502B-STEP.zip | 2.51M |
| 31 | MSMJ042G1U_SolidWorks_10.zip | 694.90K |
| 32 | NT-02-CG1.sldprt | 117.41K |
| 33 | PARTserver02019040215593237002205063ca5d5.zip | 12.21K |
| 34 | PARTserver02019040216422521502744063ca5d5.zip | 174.39K |
| 35 | PARTserver02019040216445612802785063ca5d5.zip | 157.96K |
| 36 | PARTserver02019040216531206502881063ca5d5.zip | 192.38K |
| 37 | PerformanceLog.txt | 50B |
| 38 | S-SBACA6902ZZ.SLDASM | 129.17K |
| 39 | _bearing_6902.sldprt | 27.57K |
| 40 | _RRING-C-INT-28.sldprt | 28.78K |
| 41 | _S-SBACA6902ZZ_h.sldprt | 29.76K |
| 42 | 主动套辊1.SLDPRT | 85.04K |
| 43 | 从动辊.sldasm | 35.94K |
| 44 | 伺服电机座.SLDPRT | 100.42K |
| 45 | 切刀安装块.SLDPRT | 86.76K |
| 46 | 切刀安装块2.SLDPRT | 87.55K |
| 47 | 包装棍子-副本.SLDPRT | 104.66K |
| 48 | 包装棍子.SLDPRT | 78.37K |
| 49 | 压制轮.SLDPRT | 75.36K |
| 50 | 压制轮轴.SLDPRT | 83.54K |
| 51 | 压辊.SLDPRT | 60.57K |
| 52 | 圆柱齿轮30×2.SLDPRT | 241.73K |
| 53 | 圆柱齿轮40×2.SLDPRT | 251.57K |
| 54 | 套辊1.SLDPRT | 92.97K |
| 55 | 导向板1.SLDPRT | 122.94K |
| 56 | 导向板2.SLDPRT | 89.75K |
| 57 | 封袋切割导向杆.SLDPRT | 96.16K |
| 58 | 封袋切断机构.SLDASM | 333.45K |
| 59 | 底座.SLDPRT | 405.50K |
| 60 | 接爪.SLDPRT | 98.14K |
| 61 | 提升机.SLDASM | 669.87K |
| 62 | 提送机护板.SLDPRT | 68.25K |
| 63 | 提送机皮带.SLDPRT | 206.31K |
| 64 | 提送机腿-副本.SLDPRT | 153.04K |
| 65 | 提送机腿.SLDPRT | 127.27K |
| 66 | 料带.SLDPRT | 100.48K |
| 67 | 料带辊.SLDASM | 271.62K |
| 68 | 料带辊筒.SLDPRT | 91.26K |
| 69 | 料斗.SLDPRT | 122.62K |
| 70 | 横封安装板.SLDPRT | 53.79K |
| 71 | 水果套袋机总装.PDF | 183.50K |
| 72 | 水果套袋机总装.SLDASM | 3.55M |
| 73 | 水果套袋机总装.SLDDRW | 4.08M |
| 74 | 水果套袋机总装.STEP | 5.78M |
| 75 | 深沟球轴承68022.03.30.01.051502.sldprt | 583.71K |
| 76 | 滑道.SLDPRT | 68.75K |
| 77 | 滚筒3.02.211.00.01010.SLDDRW | 863.50K |
| 78 | 滚筒3.02.211.00.01010.sldprt | 94.69K |
| 79 | 滚筒一.sldasm | 27.36K |
| 80 | 滚筒轴3.01.211.00.01011.SLDDRW | 888.00K |
| 81 | 滚筒轴3.01.211.00.01011.sldprt | 47.22K |
| 82 | 热塑轮.SLDPRT | 86.61K |
| 83 | 热塑轮板.SLDPRT | 70.88K |
| 84 | 热塑轮轴.SLDPRT | 75.11K |
| 85 | 热封刀.SLDPRT | 87.77K |
| 86 | 热封垫.SLDPRT | 80.99K |
| 87 | 皮带1-2^水果套袋机总装.SLDPRT | 91.59K |
| 88 | 调速电机座.SLDPRT | 119.96K |
| 89 | 象鼻1.SLDPRT | 202.52K |
| 90 | 象鼻2.SLDPRT | 146.78K |
| 91 | 象鼻3.SLDPRT | 123.67K |
| 92 | 象鼻装配.SLDASM | 154.10K |
| 93 | 辊套.SLDPRT | 78.31K |
| 94 | 辊支架.SLDPRT | 119.91K |
| 95 | 辊筒.SLDPRT | 103.19K |
| 96 | 限位圈3.00.211.00.01009.SLDDRW | 807.50K |
| 97 | 限位圈3.00.211.00.01009.sldprt | 80.46K |
| 98 | 零件2-副本.sldprt | 119.94K |
| 99 | 零件2.sldprt | 128.63K |
| 100 | 黑色管塞2.03.03.01.295001.sldprt | 62.17K |
| 101 | 5GN-20180K.STEP | 6.27M |
| 102 | M5905150-501B.502B.STEP | 9.24M |
| 103 | CPJ30_10_b_l.sldprt | 130.99K |
| 104 | CPJ30_12_b_r.sldprt | 126.47K |
| 105 | CPJ30_BL_10_12.sldasm | 135.14K |
| 106 | D_BL_D30.sldprt | 180.23K |
| 107 | Headless_pin_DIN_913___M4x6.sldprt | 94.81K |
| 108 | MCGS32_14_15.sldasm | 140.18K |
| 109 | MCGS32_14_15_b.sldprt | 217.12K |
| 110 | MSMJ042G1U.SLDPRT | 760.22K |
| 111 | MSMJ042G1U.SLDPRT | 1.29M |
| 112 | readme-and-terms-of-use-3d-cad-models.txt | 1.29K |
| 113 | S-SBACA6902ZZ.x_t | 33.89K |
| 114 | readme-and-terms-of-use-3d-cad-models.txt | 1.35K |
| 115 | HTPP28S8M150_A_N15.sldasm | 28.50K |
| 116 | _HTPP28S8M150_A_N15_b_2.sldprt | 374.50K |
| 117 | _SET_SCREW5_4_4.sldprt | 46.50K |
| 118 | readme-and-terms-of-use-3d-cad-models.txt | 1.35K |
| 119 | HTPA20S5M150_A_P15.sldasm | 28.00K |
| 120 | _HTPA20S5M150_A_P15_b_2.sldprt | 308.00K |
| 121 | _SET_SCREW5_4_4.sldprt | 46.50K |
| 122 | readme-and-terms-of-use-3d-cad-models.txt | 1.35K |
| 123 | HTPA28S5M150_A_P15.sldasm | 28.00K |
| 124 | _HTPA28S5M150_A_P15_b_2.sldprt | 395.00K |
| 125 | _SET_SCREW5_4_4.sldprt | 46.50K |
此图纸下载需要60金币
立即下载
发布者
机械小粤
创作: 971
粉丝: 107
加入时间：2023-06-17
模型信息
图纸ID：1414390
图纸格式：sldasm,sldprt,pdf,slddrw,step,x_t
文件大小：31.93M
所需金币：60
上传时间：2024-05-25 12:01:40
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2021
标签
图纸简介

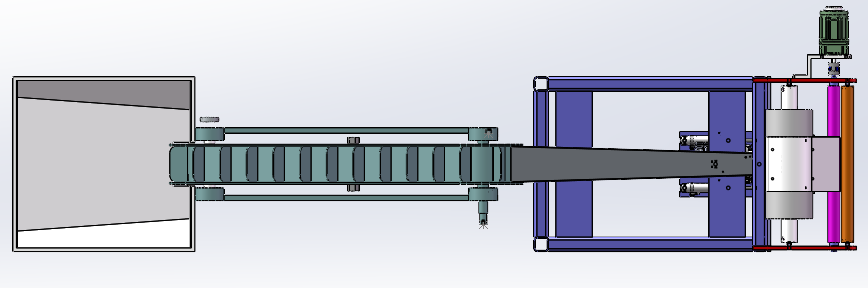

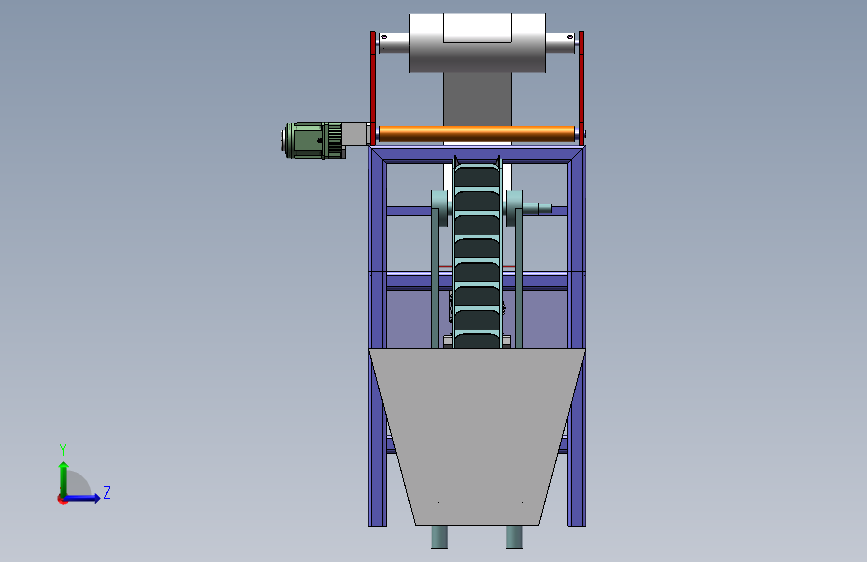

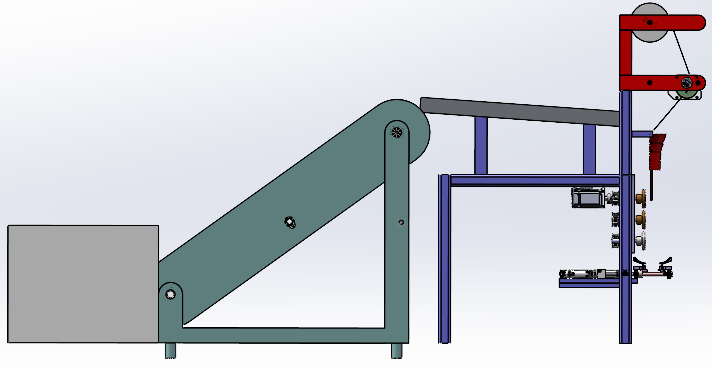

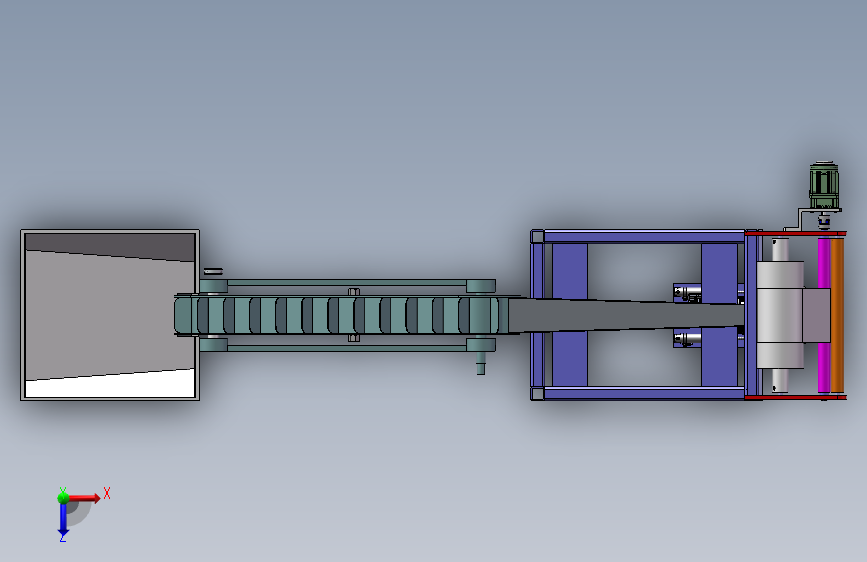

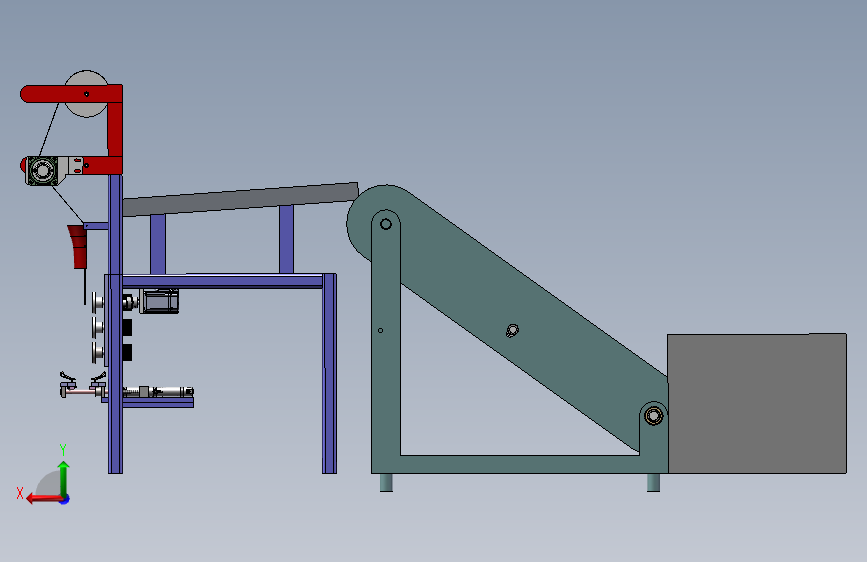

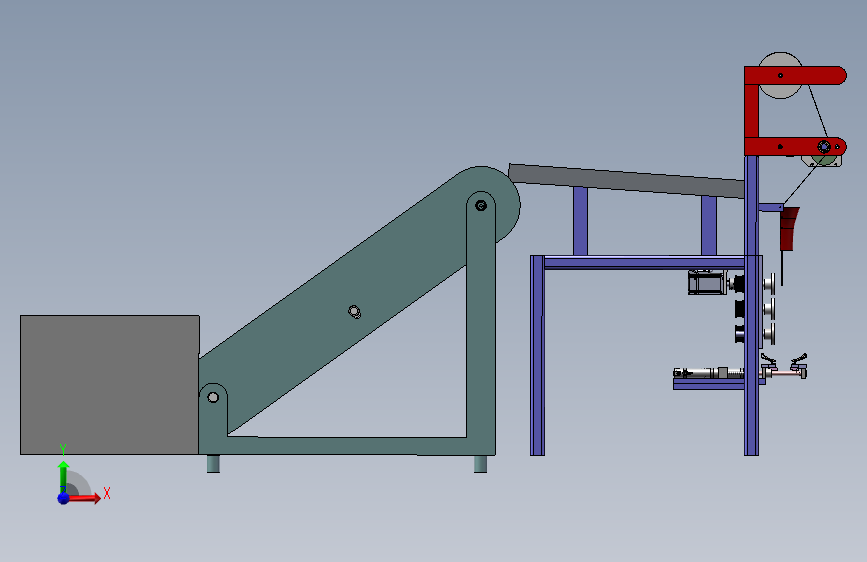

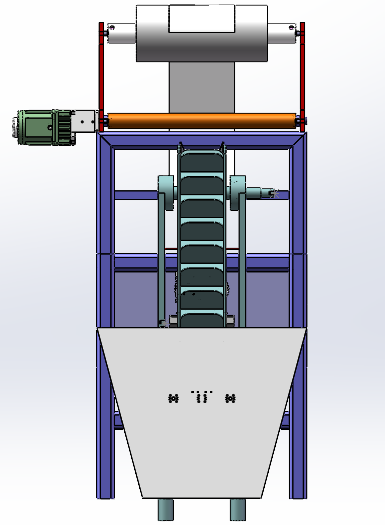

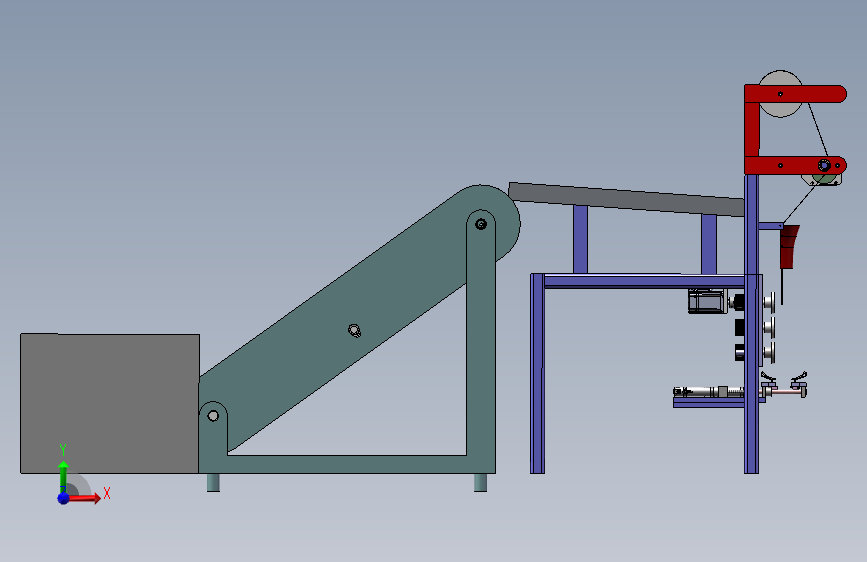

本设计的水果套袋机如图所示，主要由料仓、提升机、滑道、送膜辊组、象鼻、纵封组件、横封组件和机架等组成。将所需套袋包装的柑橘类水果放置于料仓内，料仓其中一侧开了口并与提升机一端相连。当提升机开始运作时，将料仓内的柑橘类水果依次提升到滑道上，所设计的提升机的传送带上有均匀分布的挡板，因此使得进入滑道的柑橘类水果均匀地依次进入到滑道上。滑道均匀一定的倾斜度，使滑道上的柑橘类水果依次进入到象鼻中进行自动套袋，薄膜经由电机带动主动辊转动从而匀速被拉出进行薄膜输送，薄膜进入象鼻中折弯后经由热塑轮对其两侧进行热融封装，此时水果均匀进入到薄膜内，而后有横封组件中的气缸带动热封刀对薄膜进行横向热融封装，实现对柑
