异径弯头分步骤画法
（ID:1421771）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 异径弯头CAD画法.bak | 123.83K |
| 2 | 异径弯头CAD画法.dwg | 123.89K |
| 3 | 异径弯头CAD画法.png | 107.06K |
| 4 | 异径弯头CAD画法步骤.png | 192.79K |
| 5 | 异径弯头主视图.png | 98.89K |
| 6 | 异径弯头圆锥台.png | 128.22K |
| 7 | 异径弯头左视图.png | 79.03K |
| 8 | 异径弯头整体圆锥台.SLDPRT | 313.37K |
| 9 | 异径弯头第二节桶.png | 82.01K |
| 10 | 异径弯头第四节桶.png | 92.84K |
| 11 | 异径弯头装配体.SLDASM | 282.78K |
| 12 | 异径弯头设计树.png | 208.06K |
| 13 | 异径弯头零件1.SLDPRT | 307.90K |
| 14 | 异径弯头零件2.SLDPRT | 309.48K |
| 15 | 异径弯头零件3.SLDPRT | 315.71K |
| 16 | 异径弯头零件4.SLDPRT | 311.85K |
此图纸下载需要200金币
立即下载
发布者
模型信息
图纸ID：1421771
图纸格式：dwg,sldprt,sldasm
文件大小：2.93M
所需金币：200
上传时间：2024-05-29 18:10:56
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
异径弯头
图纸简介

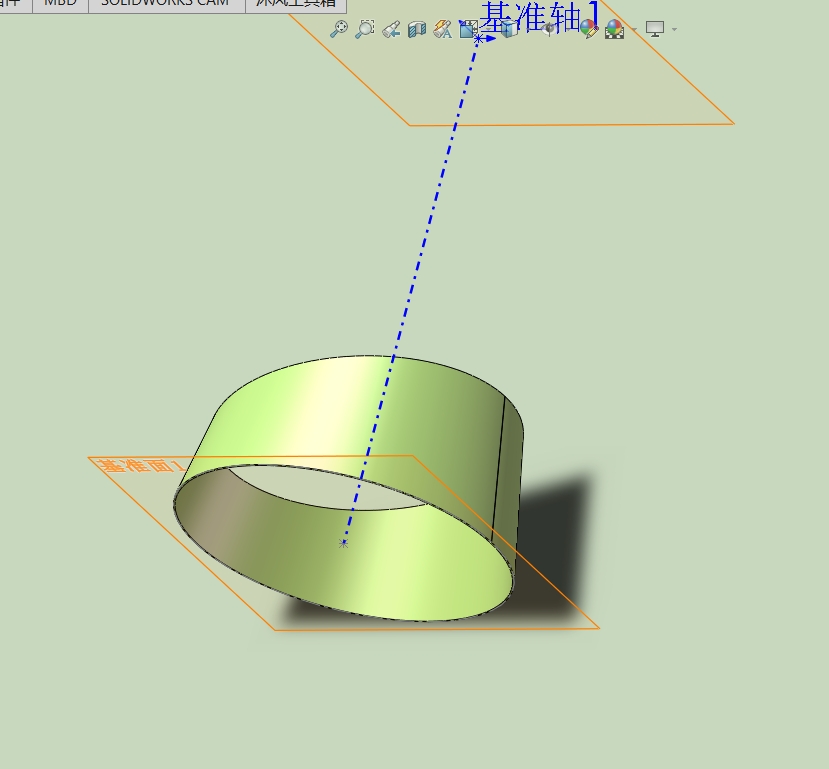

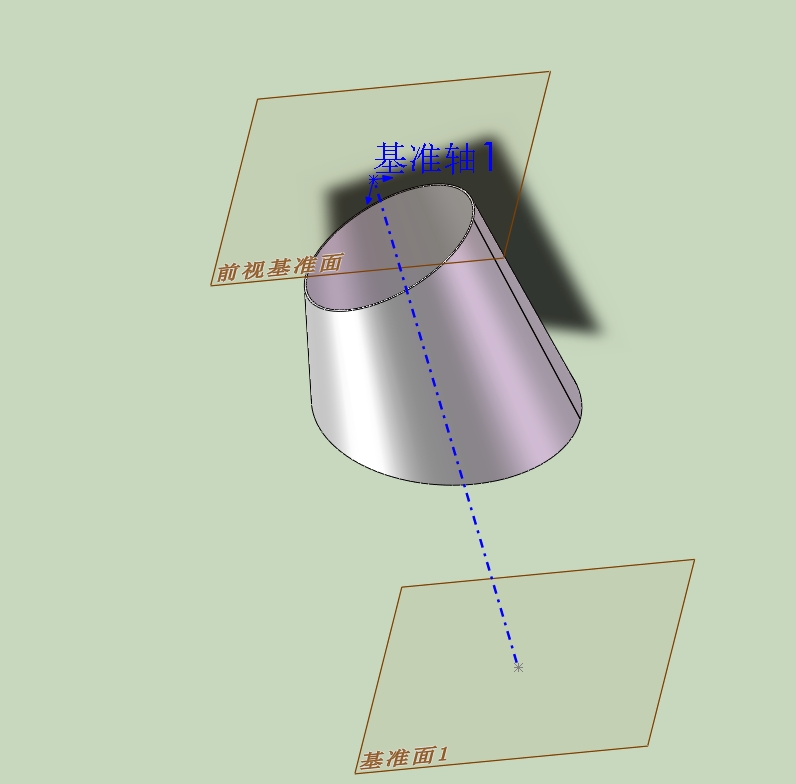

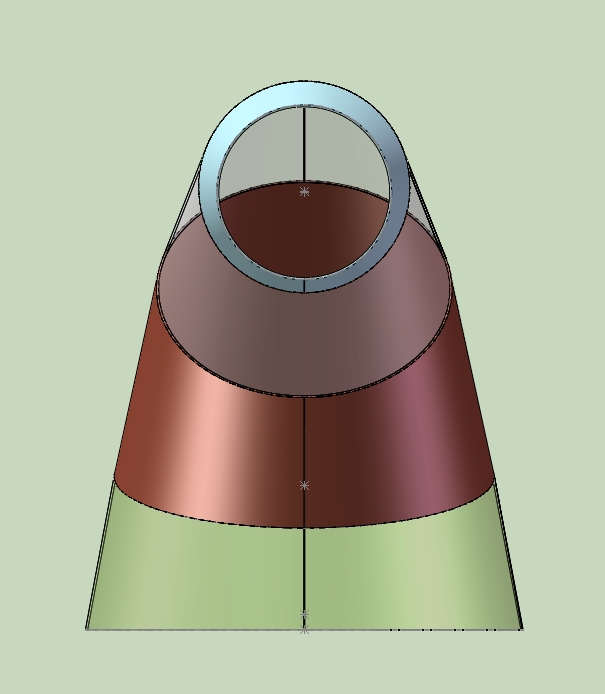

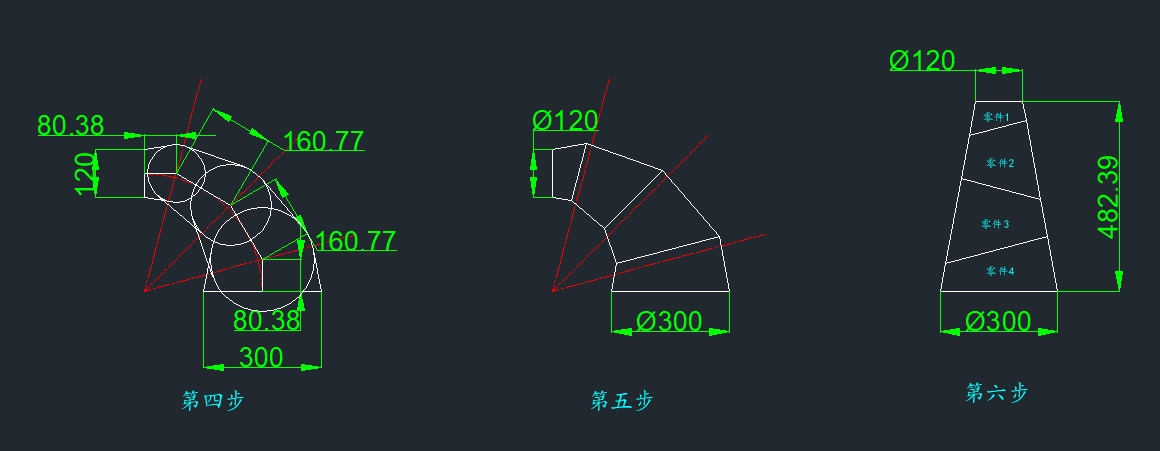

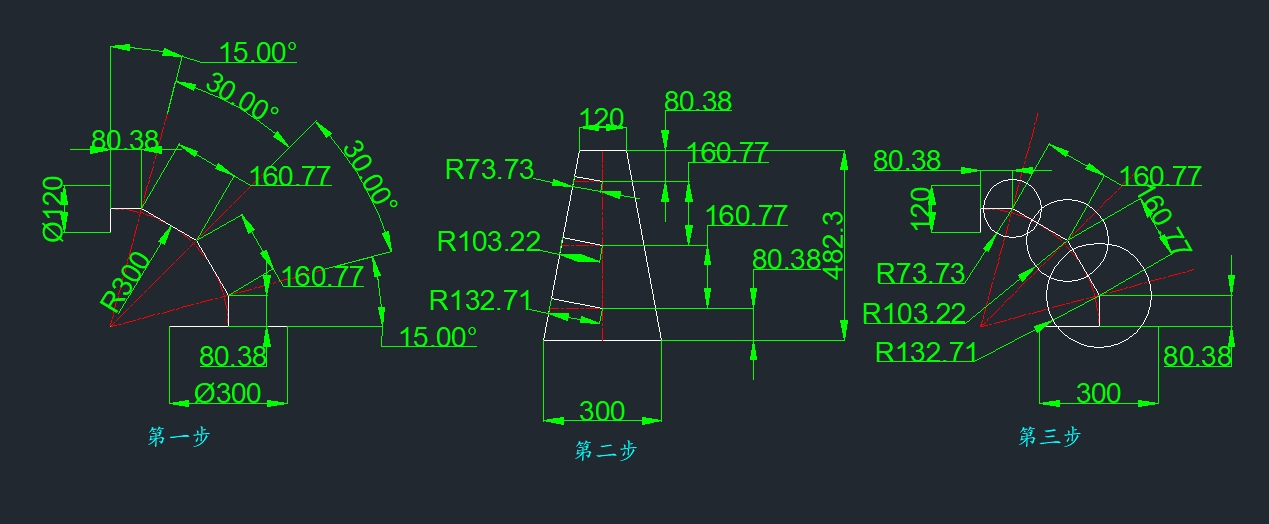

此图为异径弯头的分步骤画法。本图将制作异径弯头的关键尺寸和步骤进行分步解释，有助于大家更好的掌握方法，希望帮到需要的朋友，此图包含cad2014步骤图和SolidWorks2019版本模型图
