DMC24袋式脉冲除尘器
（ID:1433056）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

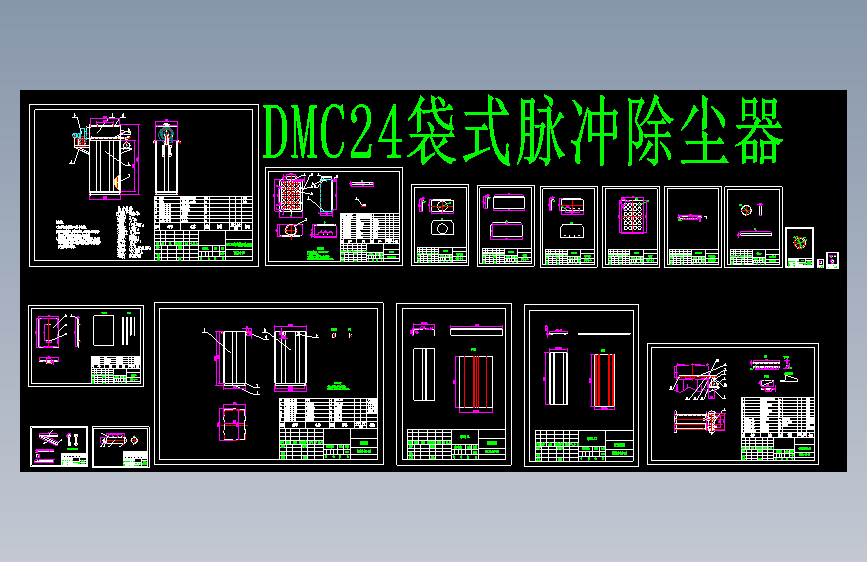

| 1 | DMC24袋式脉冲除尘器.dwg | 480.73K |

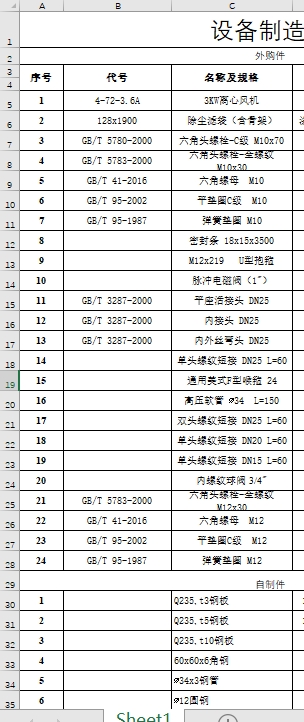

| 2 | 设备制作单.xlsx | 11.16K |

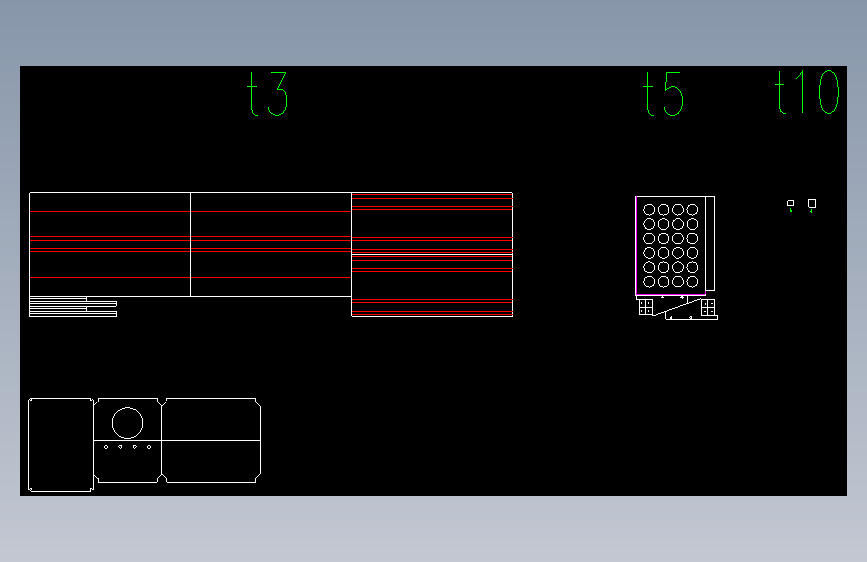

| 3 | 除尘下料.dxf | 374.46K |
| 4 | 除尘下料无锥）.dxf | 374.46K |

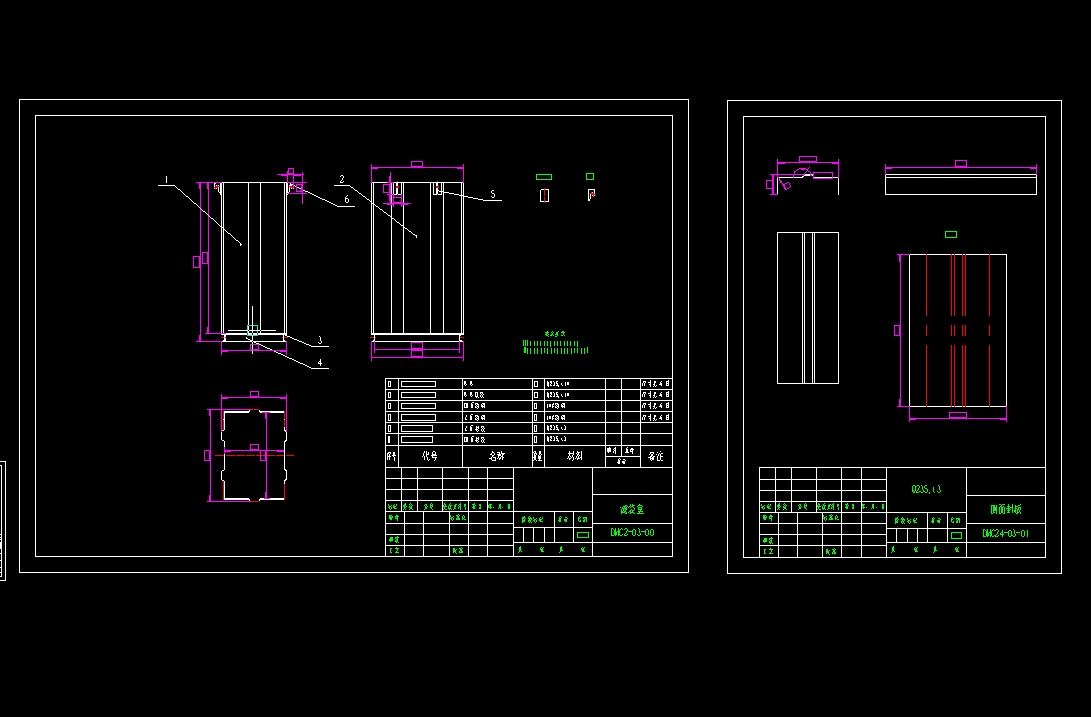

| 5 | 局部零件图.png | 135.02K |
| 6 | 微信截图_20240601214506.png | 129.27K |

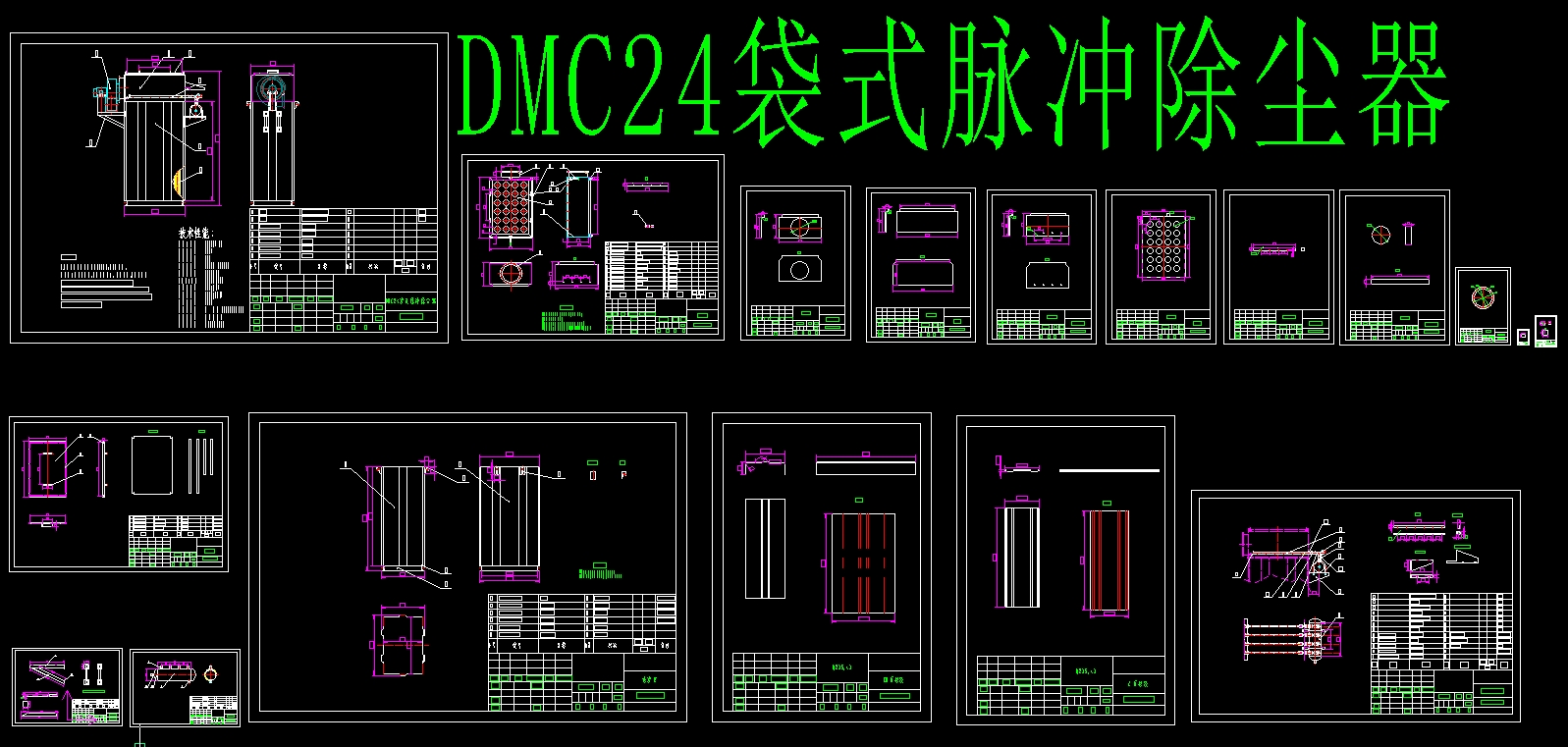

| 7 | 总图.png | 431.08K |

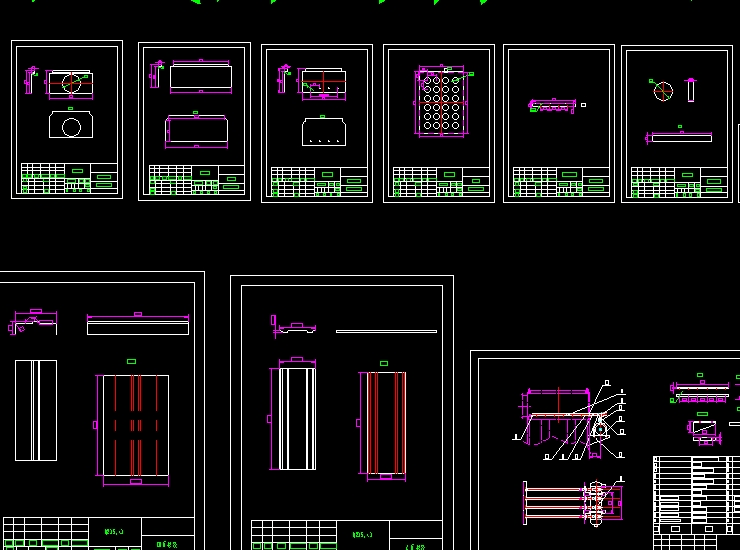

| 8 | 细节图.png | 120.39K |
此图纸下载需要39金币
立即下载
发布者
模型信息
图纸ID：1433056
图纸格式：dwg,dxf
文件大小：1.11M
所需金币：39
上传时间：2024-06-02 14:46:15
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2004
标签
除尘器
脉冲除尘器
袋式脉冲除尘器
仓顶除尘器
罐顶除尘
图纸简介

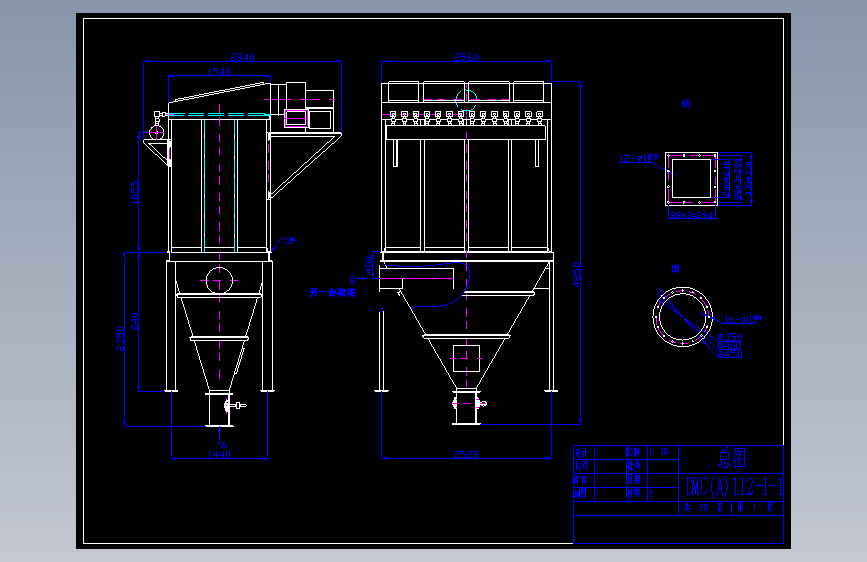

本图为：DMC24袋式脉冲除尘器 CAD制作图，内含：制作材料清单,内含所有零件工程图，可以直接加工制作。脉冲布袋除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气。
