三孔垫片冲孔落料复合模（CAD图+UG三维）（ID:1441482）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17176000201624.zip | 2.49M |
| 2 | 360截图20240504181059153.jpg | 54.50K |
| 3 | 360截图20240504181519740.jpg | 37.88K |
| 4 | 360截图20240605223407477.jpg | 21.64K |
| 5 | 360截图20240605223512638.jpg | 38.40K |
| 6 | 360截图20240605223527660.jpg | 118.45K |
| 7 | 360截图20240605223544307.jpg | 66.89K |
| 8 | 360截图20240605223557110.jpg | 62.10K |
| 9 | 360截图20240605223608228.jpg | 32.99K |
| 10 | 360截图20240605223621086.jpg | 136.80K |
| 11 | _asm1.stp | 625.27K |
| 12 | 图纸1.dwg | 219.81K |
| 13 | aomo-1.prt | 194.00K |
| 14 | CK_tumo-1.prt | 130.00K |
| 15 | dagan-1.prt | 171.50K |
| 16 | dangliaoxiao-1.prt | 138.50K |
| 17 | daotao-1.prt | 171.50K |
| 18 | daozu-1.prt | 142.50K |
| 19 | dinggan-1.prt | 140.50K |
| 20 | GB-T119.1-200010x70.prt | 212.50K |
| 21 | GB-T119.1-200010x90.prt | 210.50K |
| 22 | GB-T70.1-2000M10x30.prt | 296.50K |
| 23 | GB-T70.1-2000M10x60.prt | 305.50K |
| 24 | GB-T70.1-2000M10x80.prt | 296.50K |
| 25 | gongjian-1.prt | 132.50K |
| 26 | mobin-1.prt | 211.00K |
| 27 | SM_asm-1.prt | 229.50K |
| 28 | S_dianban-1.prt | 141.50K |
| 29 | S_gudingban-1.prt | 171.00K |
| 30 | S_mozuo-1.prt | 316.50K |
| 31 | tuaomo-1.prt | 150.00K |
| 32 | tuiban-1.prt | 150.50K |
| 33 | xiangjiao-1.prt | 134.50K |
| 34 | xieliao_LD-1.prt | 184.50K |
| 35 | xilaoban-1.prt | 187.50K |
| 36 | XM_asm-1.prt | 218.50K |
| 37 | X_dianban-1.prt | 163.00K |
| 38 | X_gudingban-1.prt | 208.00K |
| 39 | X_mozuo-1.prt | 384.00K |
| 40 | _asm1.prt | 219.00K |
此图纸下载需要100金币
立即下载
发布者
机械师
创作: 1295
粉丝: 60
加入时间：2022-12-31
模型信息
图纸格式：stp,dwg,prt
文件大小：2.55M
所需金币：100
上传时间：2024-06-05 23:07:02
是否可编辑：可修改，包括参数
版本：UG 8.0
标签
垫板
垫片
落料
复合模
冲压
图纸简介

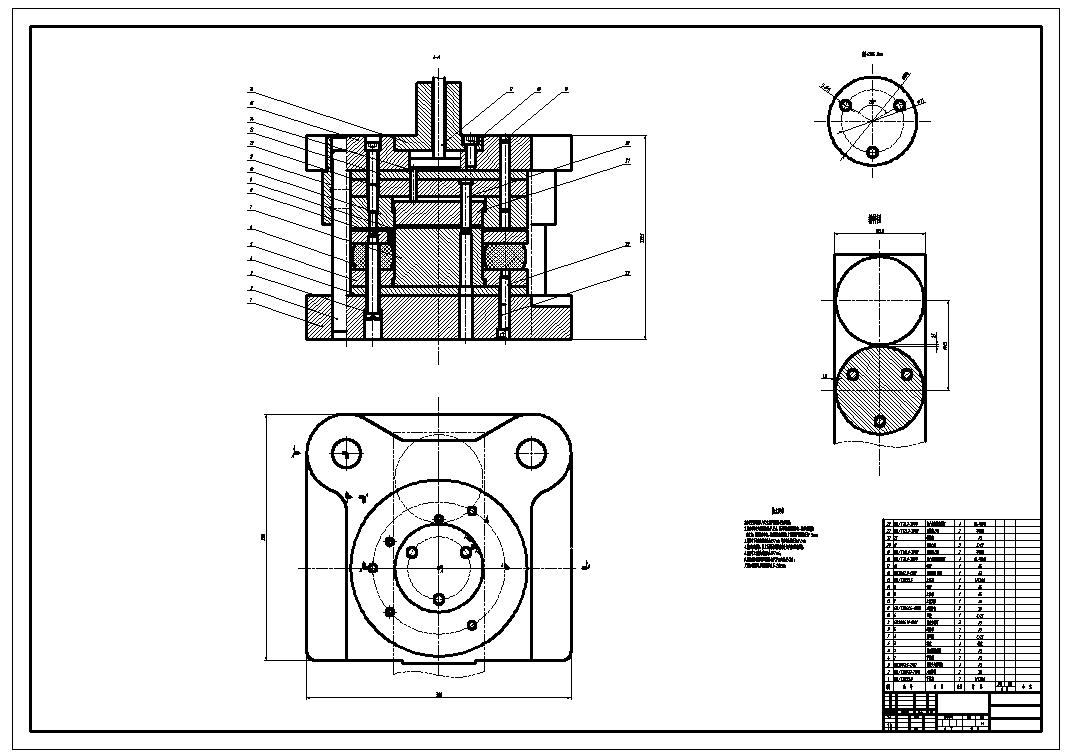

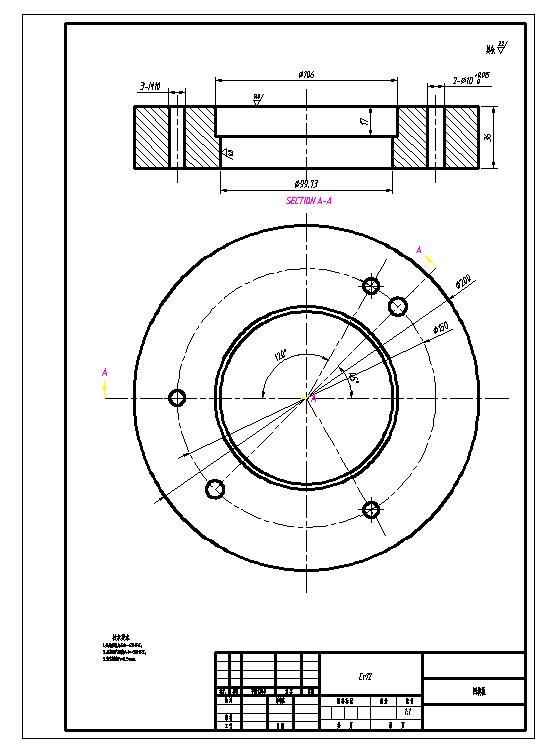

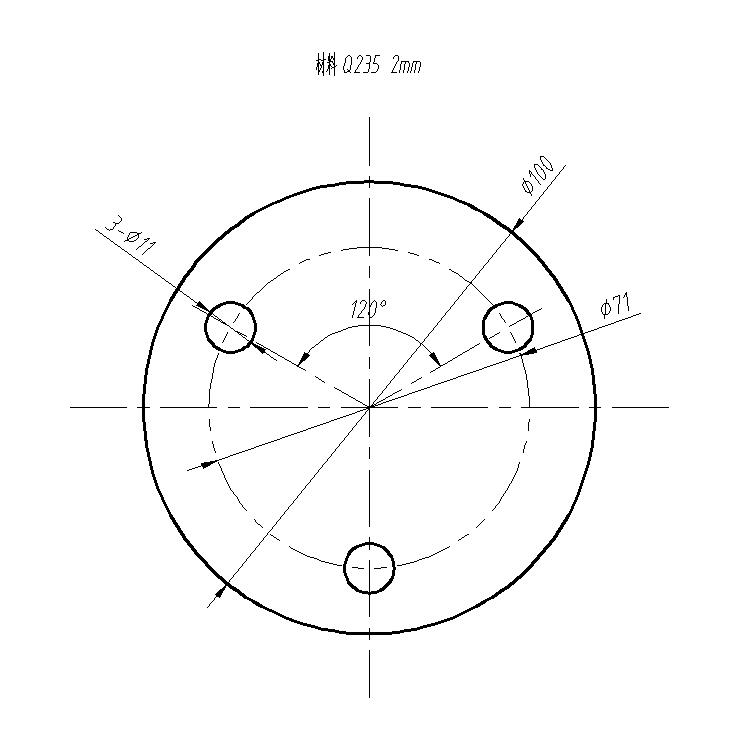

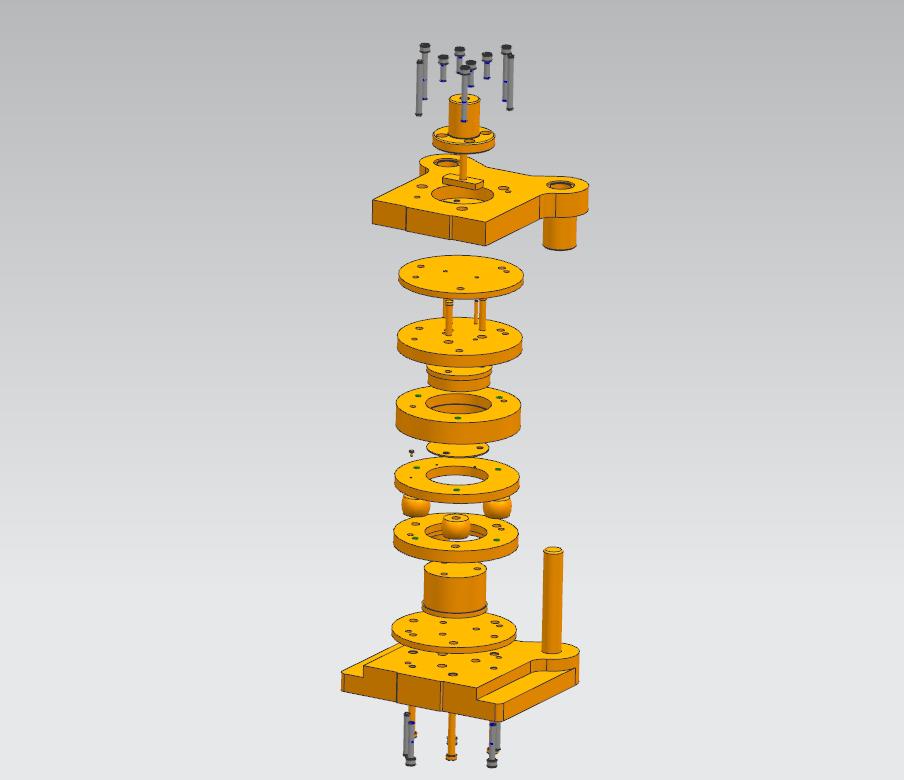

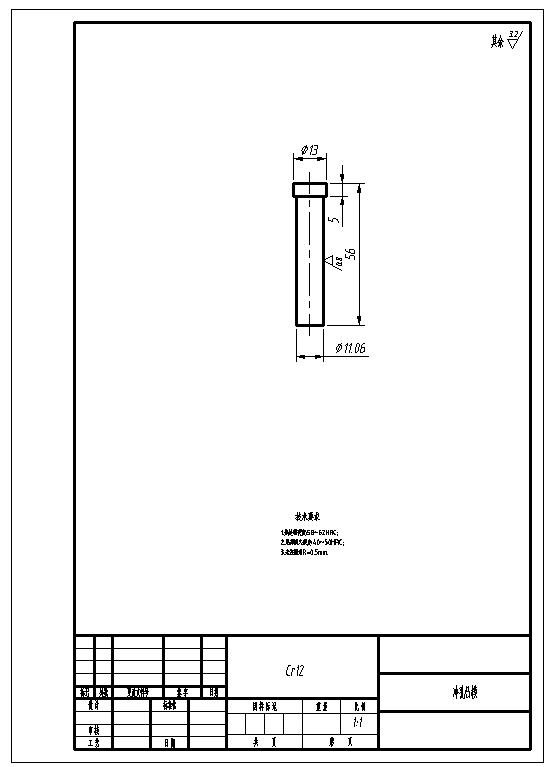

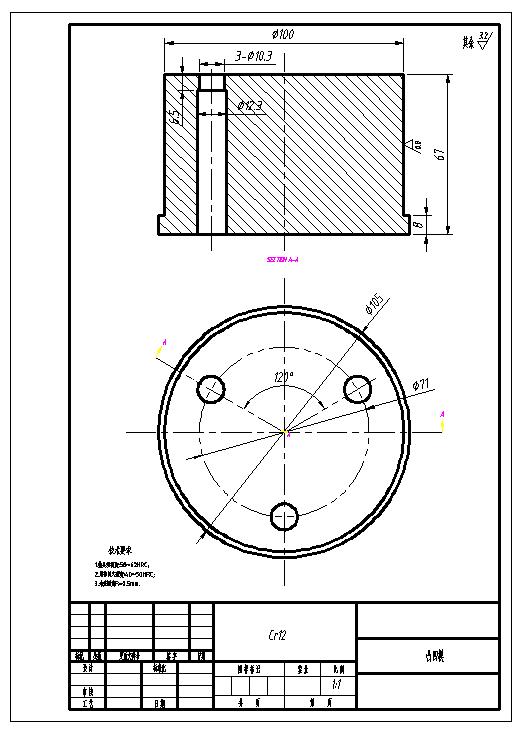

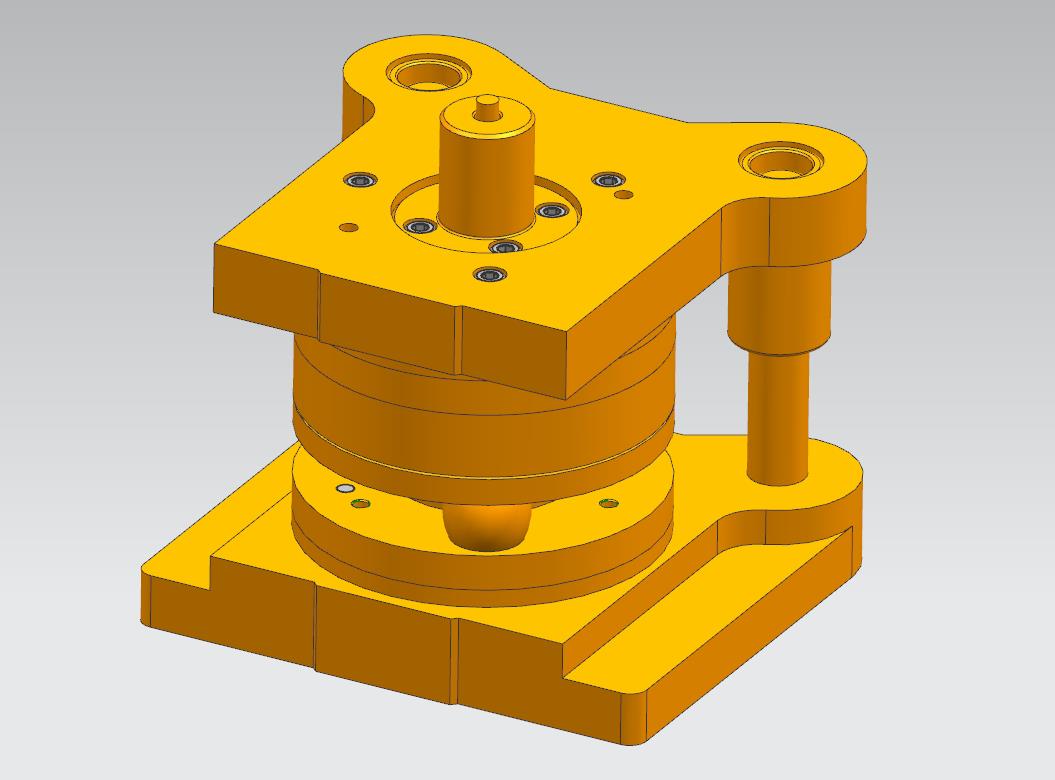

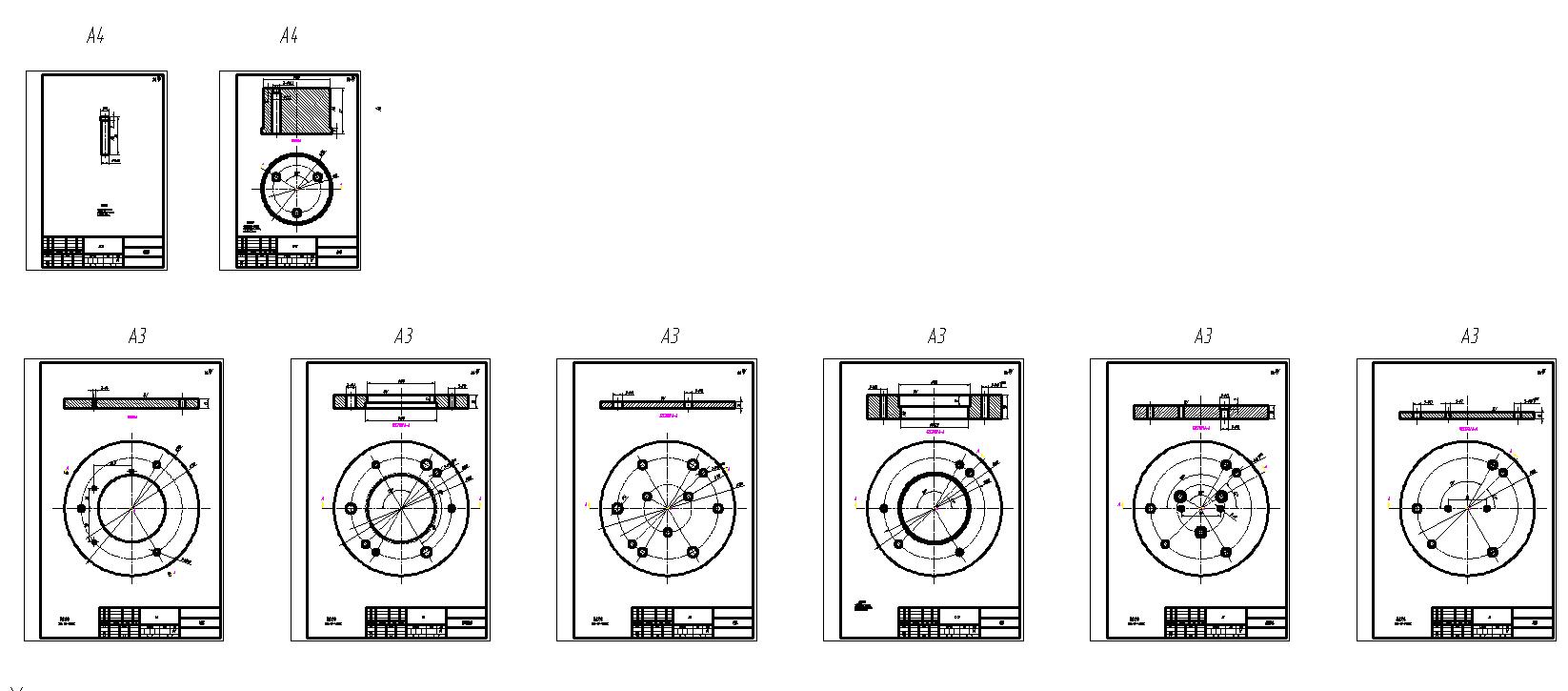

三孔垫片冲孔落料复合模（CAD图+UG三维）
1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
