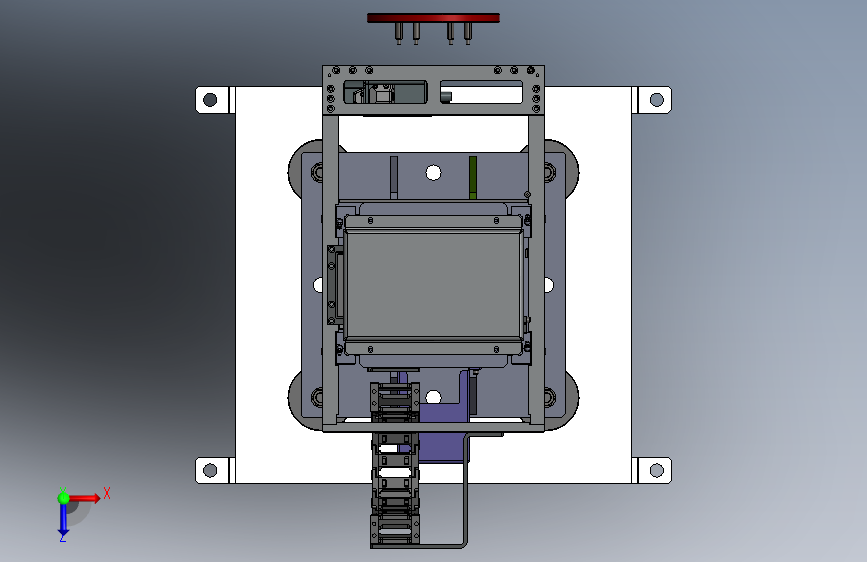

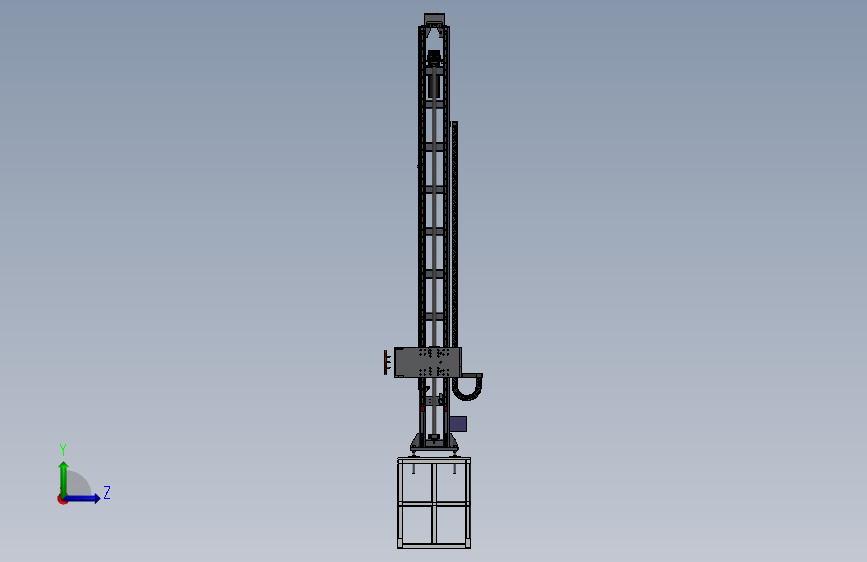

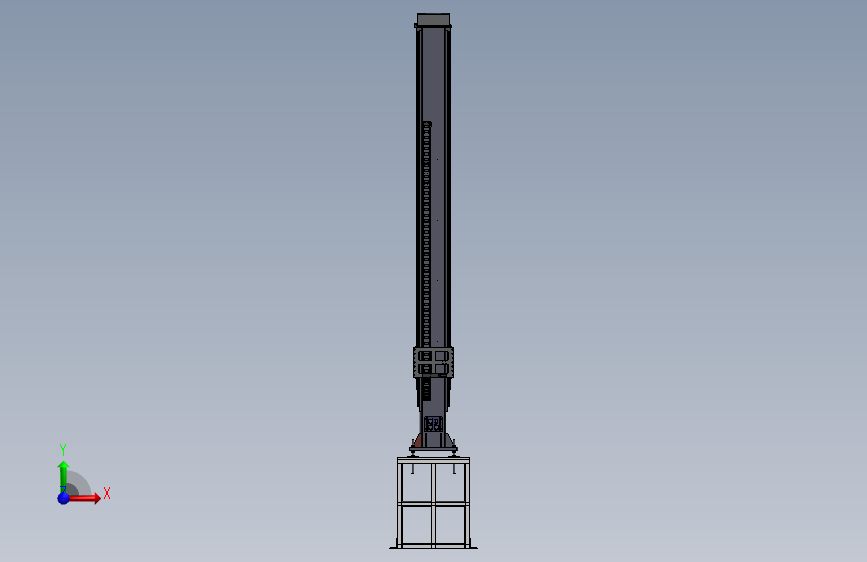

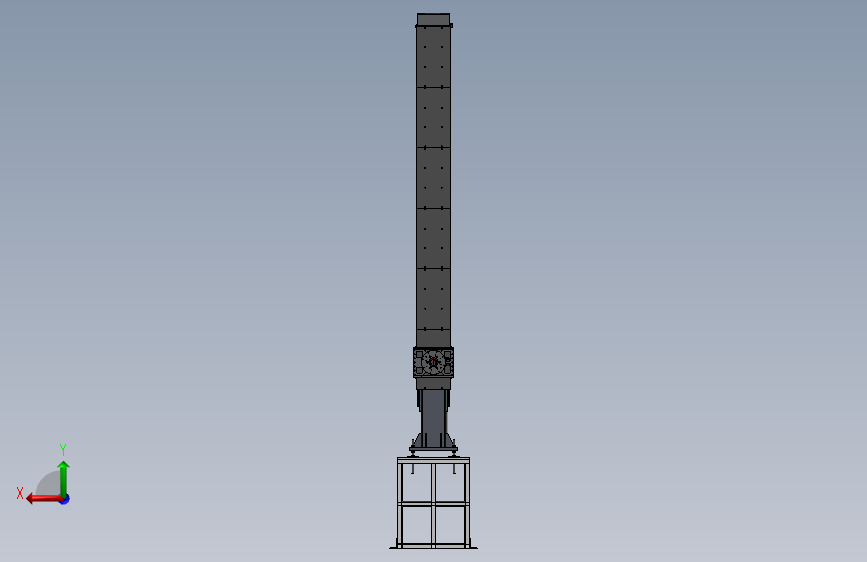

发射天线塔（ID:1443475）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17177541918259.zip | 10.56M |
| 2 | 160-AUT-301_塔架底座.SLDPRT | 690.20K |
| 3 | 4R32-32K3-FSC.SLDPRT | 52.23K |
| 4 | 4R32-32K3-FSC螺母.SLDPRT | 37.80K |
| 5 | BK_20Yes.SLDASM | 31.56K |
| 6 | crossrecessedcountersunkheadscrewsgb1_GB_CROSS_SCREWS_TYPE4M5X12-9.3Htype-N.SLDPRT | 39.91K |
| 7 | crossrecessedpanheadscrewsgb_GB_CROSS_SCREWS_TYPE1M4X12-12Htype-N.SLDPRT | 42.36K |
| 8 | deepgrooveballbearingsgb_Rollingbearings61902GB276-94.SLDPRT | 106.29K |
| 9 | DMD30BD-30-50-R100-54-0-0.stp.SLDASM | 39.18K |
| 10 | FK_20Yes-FS.SLDASM | 30.26K |
| 11 | hexagonsocketbuttonheadscrewsgb_GB_SOCKET_TYPE7M6X16-N.SLDPRT | 36.92K |
| 12 | hexagonsocketcountersunkheadscrewsgb_GB_FASTENER_SCREWS_HSCHSM5X12-N.SLDPRT | 38.66K |
| 13 | hexagonsocketheadcapscrewsgb_GB_FASTENER_SCREWS_HSHCSM3X25-N.SLDPRT | 38.99K |
| 14 | hexagonsocketheadcapscrewsgb_GB_FASTENER_SCREWS_HSHCSM4X16-N.SLDPRT | 38.45K |
| 15 | hexagonsocketheadcapscrewsgb_GB_FASTENER_SCREWS_HSHCSM5X8-N.SLDPRT | 38.76K |
| 16 | hexagonsocketheadcapscrewsgb_GB_FASTENER_SCREWS_HSHCSM6X16-N.SLDPRT | 38.57K |
| 17 | hexagonsocketheadcapscrewsgb_GB_FASTENER_SCREWS_HSHCSM6X20-N.SLDPRT | 38.77K |
| 18 | hexagonsocketheadcapscrewsgb_GB_FASTENER_SCREWS_HSHCSM6X25-N.SLDPRT | 39.85K |
| 19 | hexagonsocketheadcapscrewsgb_GB_FASTENER_SCREWS_HSHCSM8X30-N.SLDPRT | 38.72K |
| 20 | hexnutsstyle1-gradesabgb_GB_FASTENER_NUT_SNAB1M16-N.SLDPRT | 38.18K |
| 21 | HGL25CA滑块.SLDPRT | 345.76K |
| 22 | HGL25导轨（20-20）-2600.SLDPRT | 152.58K |
| 23 | KCMAD-20-A.SLDPRT | 34.31K |
| 24 | M3-160_天线塔-HA.SLDASM | 62.11K |
| 25 | M5-10-螺柱.SLDPRT | 38.14K |
| 26 | M8限位开关.SLDPRT | 31.07K |
| 27 | plainwashers-nseries-gradeagb_GB_FASTENER_WASHER_PWNA16.SLDPRT | 31.79K |
| 28 | plainwashers-nseries-gradeagb_GB_FASTENER_WASHER_PWNA4.SLDPRT | 31.57K |
| 29 | plainwashers-nseries-gradeagb_GB_FASTENER_WASHER_PWNA5.SLDPRT | 31.12K |
| 30 | plainwashers-nseries-gradeagb_GB_FASTENER_WASHER_PWNA6.SLDPRT | 31.93K |
| 31 | QSD6601Z-3000600W，3000rpm28Vdc.sldasm-Part-1.SLDPRT | 91.25K |
| 32 | QSD6601Z-3000600W，3000rpm28Vdc.sldasm-Part-10.SLDPRT | 31.83K |
| 33 | QSD6601Z-3000600W，3000rpm28Vdc.sldasm-Part-11.SLDPRT | 54.10K |
| 34 | QSD6601Z-3000600W，3000rpm28Vdc.sldasm-Part-2.SLDPRT | 35.70K |
| 35 | QSD6601Z-3000600W，3000rpm28Vdc.sldasm-Part-3.SLDPRT | 46.01K |
| 36 | QSD6601Z-3000600W，3000rpm28Vdc.sldasm-Part-4.SLDPRT | 95.95K |
| 37 | QSD6601Z-3000600W，3000rpm28Vdc.sldasm-Part-5.SLDPRT | 35.36K |
| 38 | QSD6601Z-3000600W，3000rpm28Vdc.sldasm-Part-6.SLDPRT | 32.98K |
| 39 | QSD6601Z-3000600W，3000rpm28Vdc.sldasm-Part-7.SLDPRT | 41.43K |
| 40 | QSD6601Z-3000600W，3000rpm28Vdc.sldasm-Part-8.SLDPRT | 49.33K |
| 41 | QSD6601Z-3000600W，3000rpm28Vdc.sldasm-Part-9.SLDPRT | 50.66K |
| 42 | QSD6601Z-3000600W，3000rpm28Vdc_3.SLDASM | 35.25K |
| 43 | springlockwashers--normaltypegb_GB_FASTENER_WASHER_SW4.SLDPRT | 32.93K |
| 44 | springlockwashers--normaltypegb_GB_FASTENER_WASHER_SW5.SLDPRT | 33.03K |
| 45 | springlockwashers--normaltypegb_GB_FASTENER_WASHER_SW6.SLDPRT | 32.72K |
| 46 | SS5MHK-40-25-dk16-A.SLDPRT | 191.65K |
| 47 | SS5MHK-40-25-dk22-A.SLDPRT | 197.71K |
| 48 | STYHJ_TJ0030TXT塔架总成-3.5MTXT-1.7M.SLDASM | 31.27K |
| 49 | STYHJ_TJ0030塔架焊接总成-3.5M（TXT-1.7）_Default_按加工_.SLDPRT | 829.60K |
| 50 | STYZJ_ZY0010Y轴总成-MT-L.SLDASM | 66.38K |
| 51 | STY_AZ030轴承座.SLDPRT | 52.70K |
| 52 | STY_AZ031减速机座.SLDPRT | 59.96K |
| 53 | STY_AZ032限位块安装板.SLDPRT | 41.48K |
| 54 | STY_AZ033拖链支板.SLDPRT | 38.06K |
| 55 | STY_AZ034轴承座安装板.SLDPRT | 74.57K |
| 56 | STY_DL033丝杆螺母座-4R32-32K3-FSC.SLDPRT | 64.24K |
| 57 | STY_FC028防尘罩.SLDPRT | 79.95K |
| 58 | STY_GD056安装板1.SLDPRT | 101.27K |
| 59 | STY_GD057安装板2.SLDPRT | 61.28K |
| 60 | STY_GD058安装板3.SLDPRT | 142.28K |
| 61 | STY_GZ007调节座.SLDPRT | 46.33K |
| 62 | STY_GZ008调节座2.SLDPRT | 83.46K |
| 63 | STY_GZ009调节座3.SLDPRT | 80.96K |
| 64 | STY_GZ024调节工装.SLDPRT | 46.58K |
| 65 | STY_HB026滑板-TXT.SLDPRT | 78.11K |
| 66 | STY_JK029接线盒.SLDPRT | 463.50K |
| 67 | STY_TY008X调节垫板.SLDPRT | 32.42K |
| 68 | STY_XB021吸波材料安装板.SLDPRT | 36.60K |
| 69 | STY_XW051Y轴限位开关调节板.SLDPRT | 46.95K |
| 70 | STY_XW061限位块.SLDPRT | 42.15K |
| 71 | STY_XW062限位杆.SLDPRT | 34.74K |
| 72 | STY_XW063限位感应板.SLDPRT | 39.61K |
| 73 | STY_ZH029法兰盘.SLDPRT | 55.30K |
| 74 | STY_ZJ046拖链支架.SLDPRT | 44.25K |
| 75 | TSFV032-20-B1丝杆组件.SLDASM | 31.52K |
| 76 | ZB090斜齿高精密行星减速机[NB090-L1-4].SLDPRT | 93.08K |
| 77 | _BK20.SLDPRT | 82.87K |
| 78 | _BK20collar.SLDPRT | 31.50K |
| 79 | _FK20-FS-1.SLDPRT | 79.66K |
| 80 | _FK20collar.SLDPRT | 31.16K |
| 81 | _J-JDMD30BD-30-50-R75-700.stp.SLDPRT | 116.45K |
| 82 | _S-SDMD30BD-30-50-R75-700.stp.SLDPRT | 92.47K |
| 83 | _X-XDMD30BD-30-50-R75-700.stp.SLDPRT | 117.58K |
| 84 | 发射天线塔.pptx | 165B |
| 85 | 发射天线塔.SLDASM | 4.52M |
| 86 | 螺杆.SLDPRT | 32.55K |
此图纸下载需要120金币
立即下载
发布者
大胆的鸡翅
创作: 212
粉丝: 3
加入时间：2024-05-13
模型信息
图纸ID：1443475
图纸格式：sldprt,sldasm
文件大小：10.82M
所需金币：120
上传时间：2024-06-07 17:56:37
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2020
标签
图纸简介
发射天线塔系统用于完成测试天线的位置移动与精确定位，发射天线塔应具备（但不限于）如下功能：
1)具有多轴的远程控制移动与精确定位功能，每个轴可同时、独立运动，各轴运动速度连续可调；
2)每个轴轴均采用直流伺服电机；
各轴均具有位置记忆功能，关机无需回零即可得到绝对位置信息；
