液压铁芯外圆粗车机设计（ID:1446960）

设备部件 / 液压气动元件 / 液压铁芯外圆粗车机设计

©非原创

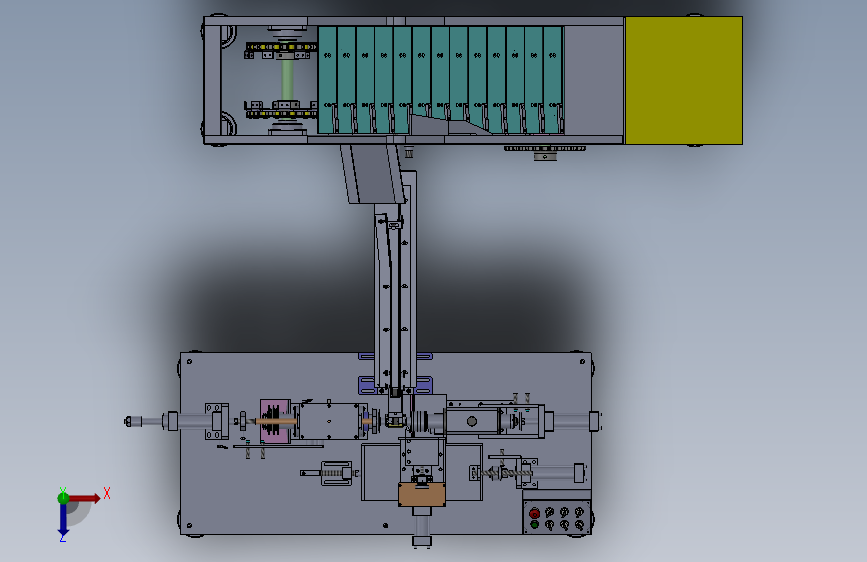

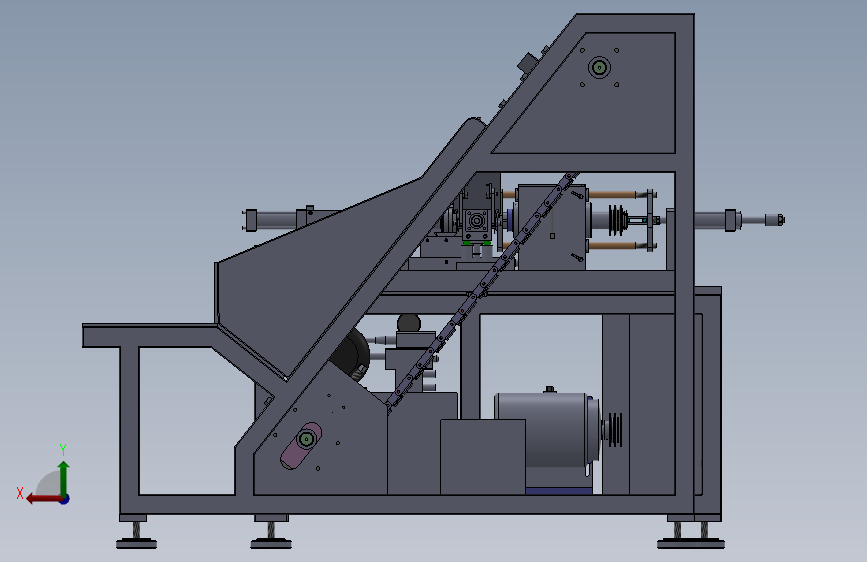

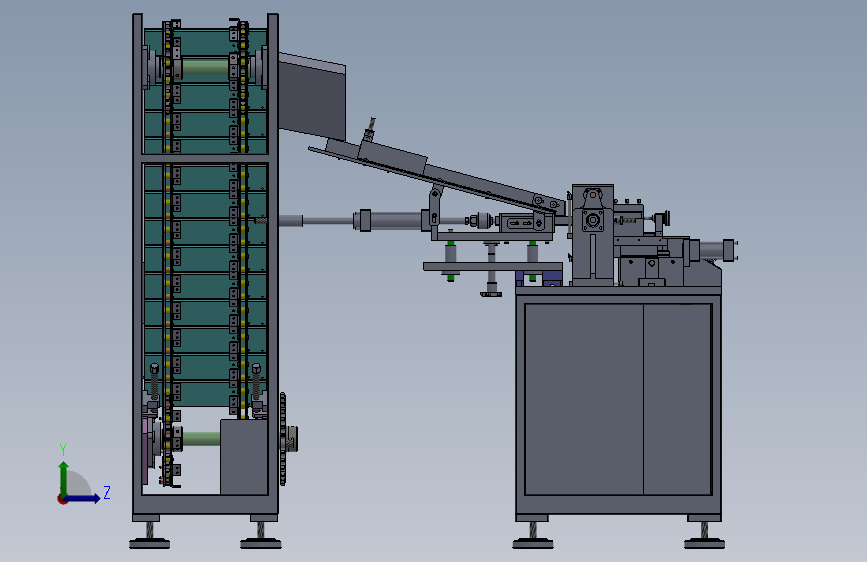

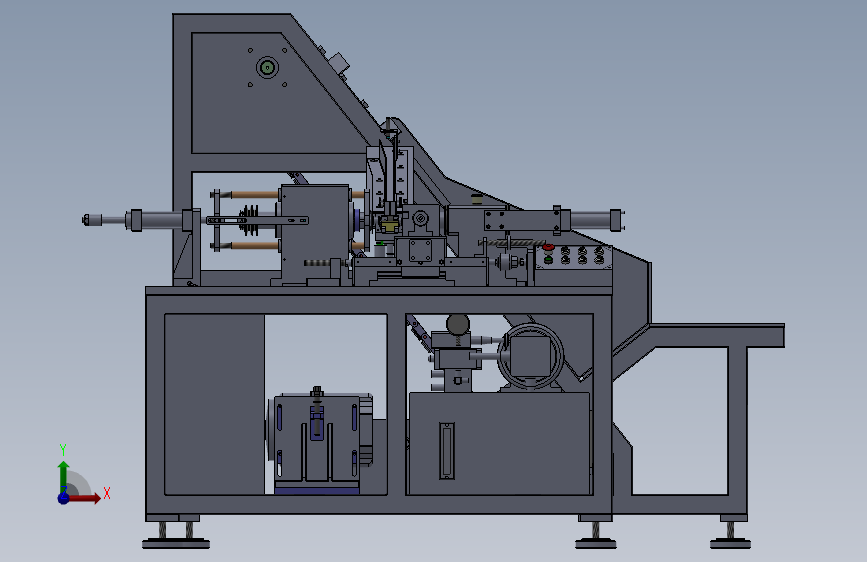

平面图

3D视图

文件列表

#	文件名称	文件大小
1	00-02推料部装2.SLDASM	2.97M
2	00-03主轴座.SLDASM	1.26M
3	00-03尾座部装体.SLDASM	523.50K
4	00-03链条部装.SLDASM	787.00K
5	00-04主轴座部装.SLDASM	921.50K
6	00-05上料架.SLDASM	218.00K
7	00-05上料部装图b.SLDASM	836.50K
8	00-05传板部装.SLDASM	108.00K
9	00-05调节座.SLDASM	416.50K
10	00-06走刀部分装配图.SLDASM	1005.00K
11	00-07x向进刀油缸座装配图.SLDASM	250.00K
12	00-08-2.2电机座装配图.SLDASM	246.50K
13	00-09油箱装配体.SLDDRW.SLDASM	362.00K
14	01-01-02主机机架.SLDPRT	810.00K
15	01-02面板.SLDPRT	651.50K
16	01-03传动箱.SLDPRT	824.00K
17	01-07退料油缸座.SLDPRT	290.50K
18	01-08油标.SLDPRT	153.50K
19	01-09推杆.SLDPRT	163.50K
20	01-10退锥柄螺母.SLDPRT	214.50K
21	01-11油缸联接板.SLDPRT	272.50K
22	01-12主轴.SLDPRT	323.00K
23	01-13锥柄.SLDPRT	324.00K
24	01-14推板.SLDPRT	189.00K
25	01-15端盖.SLDPRT	249.00K
26	01-16从动轮隔套.SLDPRT	132.50K
27	01-17接近开关架退料.SLDPRT	125.50K
28	01-18拉杆.SLDPRT	192.50K
29	01-19皮带罩.SLDPRT	234.00K
30	01-20轴承隔套.SLDPRT	140.00K
31	01-21推板套.SLDPRT	218.50K
32	01-22传动箱盖.SLDPRT	207.50K
33	01-24-LMH20UU.SLDPRT	165.50K
34	01-25可调手柄.SLDPRT	223.00K
35	01-26按纽合.SLDPRT	203.50K
36	01-27按纽合.盖.SLDPRT	156.00K
37	01-30-40止推垫.SLDPRT	188.00K
38	01-31.SLDPRT	152.50K
39	01-32定位芯轴4MM.SLDPRT	194.50K
40	02-01x向导轨底板.SLDPRT	338.00K
41	02-02-x向导轨走刀板.SLDPRT	654.00K
42	02-03-x向导轨护板.前.SLDPRT	278.00K
43	02-04-x向导轨护板.后.SLDPRT	197.50K
44	02-05-x向导轨左护板.SLDPRT.SLDPRT	145.00K
45	02-06M6触点.SLDPRT	197.00K
46	02-07刀架燕尾块.SLDPRT	388.50K
47	02-08-y向拖板.SLDPRT	478.00K
48	02-09-Y向燕尾板外.SLDPRT	177.50K
49	02-10-01限位调节螺杆.SLDPRT	232.00K
50	02-10X向限位座.SLDPRT	221.00K
51	02-11-01-Y向导轨右护板.SLDPRT	198.00K
52	02-11-Y向导轨护板左.SLDPRT	189.50K
53	02-12Y向导轨护板.前.SLDPRT	139.00K
54	02-13-x向进刀油缸座.SLDPRT	281.00K
55	02-14-X向接近开关触点座.SLDPRT	177.00K
56	02-15-X向接近开关座.SLDPRT	201.00K
57	02-16-M16螺杆.SLDPRT	156.50K
58	02-17Y向上盖板.SLDPRT	143.00K
59	02-18-Y向油缸座.SLDPRT	231.00K
60	02-19-x向导轨右护板.SLDPRT.SLDPRT	167.00K
61	02-20车刀.SLDPRT	154.00K
62	02-22压刀螺钉.SLDPRT	178.50K
63	02-23调节杆.SLDPRT	219.50K
64	02-24进刀调节座.SLDPRT	398.00K
65	02-25气缸联接板.SLDPRT	205.50K
66	02-26手轮.SLDPRT	583.00K
67	02-27触点.SLDPRT	148.00K
68	02-28浮动接头.SLDPRT	356.00K
69	03-01尾座.SLDPRT	472.00K
70	03-02滑套.SLDPRT	273.00K
71	03-03导套.SLDPRT	246.00K
72	03-04尾顶油缸座.SLDPRT	359.50K
73	03-05尾顶油缸座右板.SLDPRT	212.00K
74	03-05尾顶油缸座左板.SLDPRT	188.00K
75	03-06顶针.SLDPRT	276.00K
76	03-09活接盖板.SLDPRT	175.50K
77	03-11T形活接.SLDPRT	184.50K
78	03-12油杯.SLDPRT	204.50K
79	03-13尾顶触点.SLDPRT	124.00K
80	04-02电机座.SLDPRT	519.50K
81	04-03电机板.SLDPRT	310.50K
82	04-04电机垫板.SLDPRT	179.50K
83	04-05-2.2KW电机.SLDPRT	311.50K
84	04-06电机皮带轮.SLDPRT	271.50K
85	04-07调节螺杆.SLDPRT	225.00K
86	05-01桥板.SLDPRT	313.50K
87	05-01油箱.SLDPRT	184.00K
88	05-02底板.SLDPRT	427.00K
89	05-02油箱.接头.SLDPRT	247.00K
90	05-03油管.SLDPRT	135.50K
91	05-03滑板.SLDPRT	221.00K
92	05-04油箱油路.SLDPRT	520.00K
93	05-04滑道.SLDPRT	455.50K
94	05-05油箱油标.SLDPRT	202.00K
95	05-05滑道调节板.SLDPRT	160.00K
96	05-06料斗座.SLDPRT	405.50K
97	05-06油箱油泵.SLDPRT	275.00K
98	05-07油缸.压力表.SLDPRT	192.50K
99	05-07调节螺杆.SLDPRT	328.00K
100	05-08-1.5电机.SLDPRT	317.00K
101	05-08推料油缸座.SLDPRT	272.00K
102	05-09销.SLDPRT	149.00K
103	05-10滑道底板.SLDPRT	399.00K
104	05-11防尘罩.SLDPRT	183.00K
105	05-13压板.SLDPRT	148.50K
106	05-14滑道支撑板.SLDPRT	118.50K
107	05-15滑道左侧板.SLDPRT	308.00K
108	05-16滑道右侧板.SLDPRT	277.50K
109	05-18活动v块.SLDPRT	220.50K
110	05-19转子接料块.SLDPRT	420.00K
111	05-20左挡料板.SLDPRT	346.00K
112	05-21右挡料板.SLDPRT	197.00K
113	05-22光电开关架.SLDPRT	170.50K
114	05-23垫板.SLDPRT	270.00K
115	05-24垫板B.SLDPRT	222.50K
116	05-25-M5花螺帽.SLDPRT	169.00K
117	05-26手轮.SLDPRT	246.50K
118	05-28复位弹簧.SLDPRT	443.00K
119	05-29导杆.SLDPRT	166.50K
120	05-30导套.SLDPRT	172.50K
121	05-31活接盖板.SLDPRT	174.50K
122	05-32接近开关.SLDPRT	218.50K
123	06-01上料架.SLDPRT	1.16M
124	06-05调节板.SLDPRT	324.00K
125	06-06主动链轮轴.SLDPRT	264.50K
126	06-07从动链轮轴.SLDPRT	244.00K
127	06-09调节座.SLDPRT	164.00K
128	06-10调节螺杆.SLDPRT	228.00K
129	06-11传板.SLDPRT	344.50K
130	06-12-UCF208轴承.SLDPRT	309.50K
131	06-15挂料板.SLDPRT	130.50K
132	06-16右挡板.SLDPRT	205.00K
133	06-17左挡板.SLDPRT	442.50K
134	06-18减速电机示意图.SLDPRT	135.50K
135	06-20推板A.SLDPRT	150.50K
136	06-21推板B.SLDPRT	148.50K
137	06-24挡板.SLDPRT	100.50K
138	06-28斜盖板.SLDPRT	102.50K
139	06-29台面板.SLDPRT	96.00K
140	06-30机脚.SLDPRT	208.50K
141	100缸芯轴.SLDPRT	159.00K
142	150缸芯轴.SLDPRT	171.50K
143	17181101804595.zip	26.78M
144	200缸-调节螺母.SLDPRT	203.50K
145	7-01链滚子.SLDPRT	164.50K
146	7-02链内挡板.SLDPRT	117.00K
147	7-03链外挡板.SLDPRT	244.00K
148	7-05内销.SLDPRT	147.00K
149	BRH25BL导轨.SLDPRT	168.00K
150	BRH25BL导轨150.SLDPRT	342.50K
151	BRH25BL导轨滑座.SLDPRT	236.50K
152	LMH20LUU.SLDPRT	181.50K
153	M40-2圆螺母.SLDPRT	189.00K
154	M5.SLDPRT	192.50K
155	M5沉头螺钉.SLDPRT	129.00K
156	M6x20.SLDPRT	171.50K
157	M8.SLDPRT	173.50K
158	M8x40.SLDPRT	165.50K
159	MOB40-20-100-FA-KG.SLDPRT	311.50K
160	MOB40-20-70-FA-KG.SLDPRT	306.00K
161	MOB40-20-70FA.SLDPRT	283.00K
162	MOB40-20X20-FA.SLDPRT	283.00K
163	从动轮.SLDPRT	200.50K
164	参展25转子样品.SLDPRT	202.50K
165	垫套开关.SLDPRT	131.00K
166	定位条.SLDPRT	130.50K
167	导向条.SLDPRT	136.50K
168	按纽.1.SLDPRT	188.00K
169	按纽.2.SLDPRT	216.50K
170	按纽合装.SLDASM	224.50K
171	旋纽.SLDPRT	192.50K
172	机脚.SLDPRT	205.50K
173	油箱盖.SLDPRT	106.00K
174	油箱装配体.SLDASM	89.50K
175	油缸杆.SLDPRT	169.00K
176	油缸调节螺母.SLDPRT	196.00K
177	液压铁芯外圆粗车机设计.SLDASM	4.33M
178	退料装置.SLDASM	183.50K
