气动单轨吊气控系统（ID:1447557）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1718230367212.zip | 1.29M |
| 2 | 5-01吊环.dwg | 102.69K |
| 3 | 5-02侧板A.dwg | 102.94K |
| 4 | 5-03侧板B.dwg | 105.19K |
| 5 | 5-04三通固定架.dwg | 103.19K |
| 6 | 5-05三通支架.dwg | 106.66K |
| 7 | 5-06安全阀固定支架1.dwg | 101.19K |
| 8 | 5-07安全阀固定支架2.dwg | 103.94K |

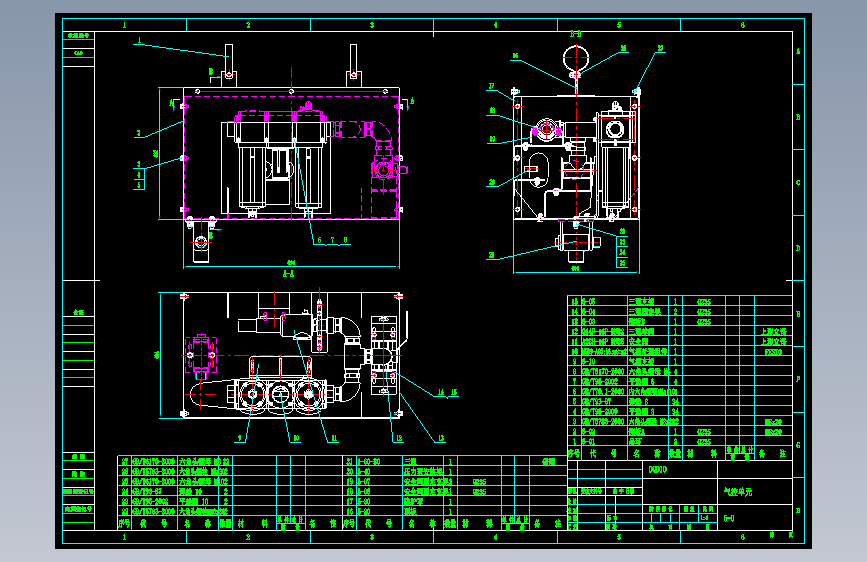

| 9 | 5-0气控单元.dwg | 391.41K |
| 10 | 5-0气控单元明细表.xls | 64.00K |

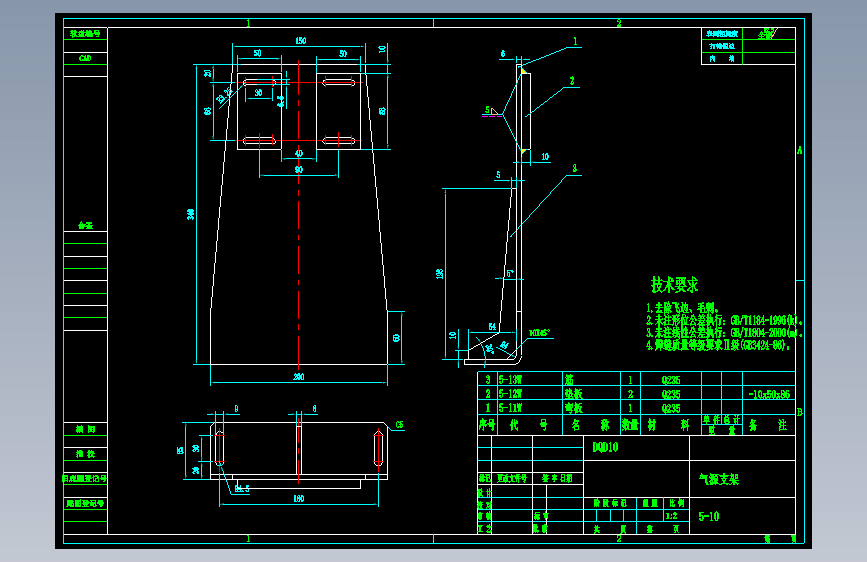

| 11 | 5-10气源支架.dwg | 119.63K |
| 12 | 5-20顶板.dwg | 118.13K |
| 13 | 5-30防护罩.dwg | 171.94K |

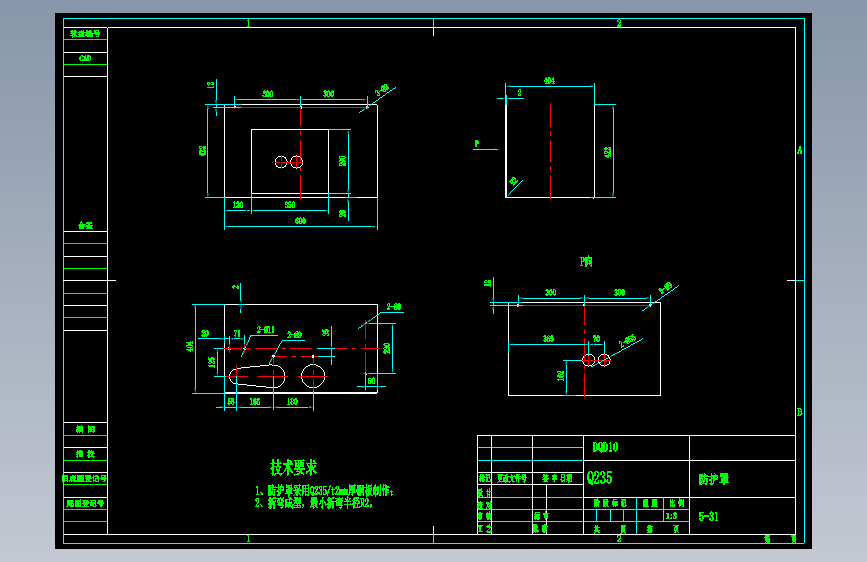

| 14 | 5-31防护罩.dwg | 118.63K |
| 15 | 5-33安全阀支架.dwg | 101.94K |
| 16 | 5-34压力表安装座.dwg | 102.19K |
| 17 | 5-40压力表安装架.dwg | 118.41K |
| 18 | 3-0气动单轨吊气动系统明细表.xls | 56.00K |
| 19 | 3-0气动系统管路总图.dwg | 111.53K |
| 20 | 3-20气源处理组件管路.dwg | 114.66K |

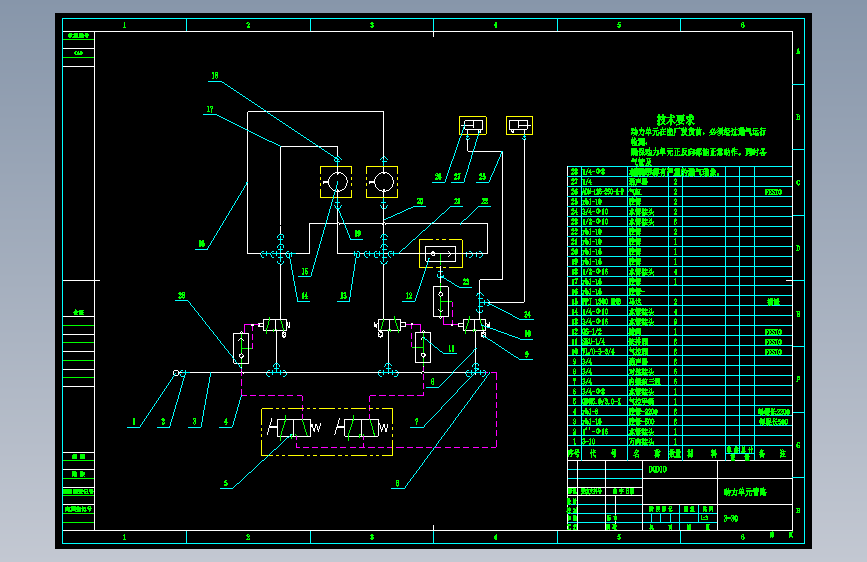

| 21 | 3-30动力单元管路.dwg | 124.63K |
| 22 | 3-40气葫芦管路.dwg | 106.41K |
此图纸下载需要500金币
立即下载
发布者
猫与水牛
创作: 77
粉丝: 0
加入时间：2024-06-12
模型信息
图纸格式：dwg
文件大小：1.32M
所需金币：500
上传时间：2024-06-13 06:12:52
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介
