小型飞机起落架缓冲装置（ID:1463619）

机械设备 / 非标机械 / 小型飞机起落架缓冲装置

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17188522336592.rar	13.30M

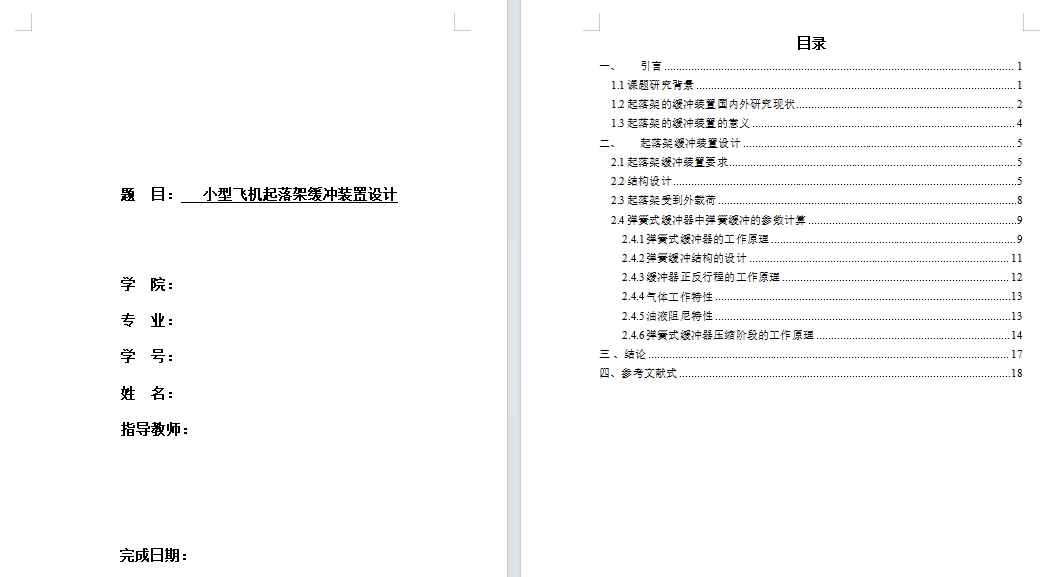

2	小型飞机起落架缓冲装置设计.docx	765.40K

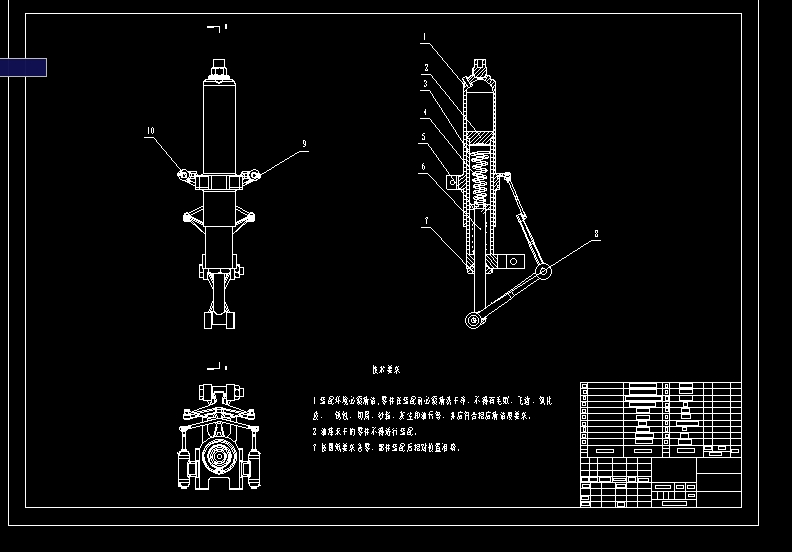

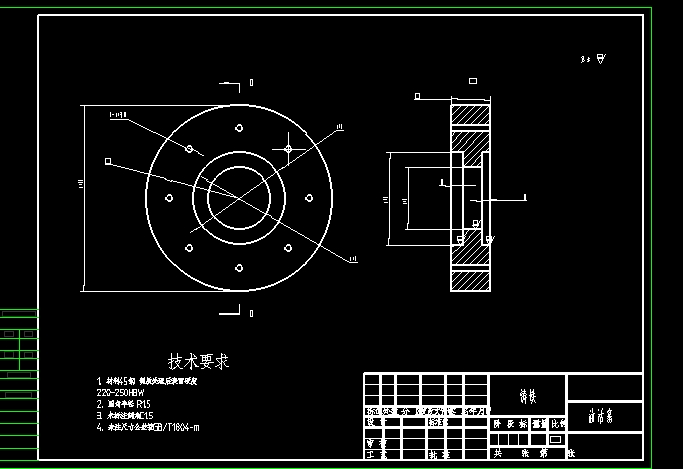

3	油活塞-A3.dwg	149.02K
4	起落架装配图A1.dwg	403.43K

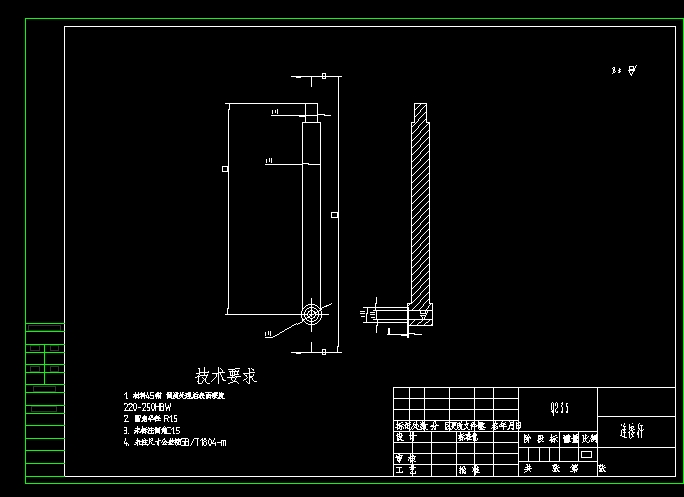

5	连接杆-A3.dwg	138.10K
6	上部锁紧螺母.SLDPRT	107.52K
7	低杆手柄.SLDPRT	143.40K
8	关节夹.SLDPRT	112.20K
9	减震密封件30x15x2.5.SLDPRT	71.42K
10	右转向泵总成.SLDASM	684.90K
11	向上操纵杆Y手柄.DWG	51.03K
12	向上操纵杆Y手柄.SLDDRW	121.04K
13	向上操纵杆Y手柄.SLDPRT	220.93K
14	外部管道.SLDPRT	305.14K
15	密封15x25x35.SLDPRT	74.48K
16	密封15x30x45.SLDPRT	70.65K
17	密封20x27.5x35.SLDPRT	76.18K
18	密封件12.5x10x5.SLDPRT	76.95K
19	左转向泵总成.SLDASM	676.64K
20	弹簧.SLDPRT	960.43K
21	悬挂弹簧.SLDPRT	672.44K
22	油封.SLDPRT	65.54K
23	油封紧固螺母.SLDPRT	122.46K
24	油活塞120x25.SLDPRT	99.94K
25	泵活塞.SLDPRT	104.67K
26	泵盖1.SLDPRT	244.32K
27	泵盖2.SLDPRT	277.78K
28	活塞连杆.SLDPRT	167.36K
29	游丝.SLDPRT	445.90K
30	空气活塞.DWG	36.06K
31	空气活塞.SLDDRW	100.94K
32	空气活塞.SLDPRT	111.79K
33	紧固螺母20x25.SLDPRT	113.01K
34	起落架组件.DWG	215.22K
35	起落架组件.SLDASM	2.56M
36	起落架组件.SLDDRW	538.16K

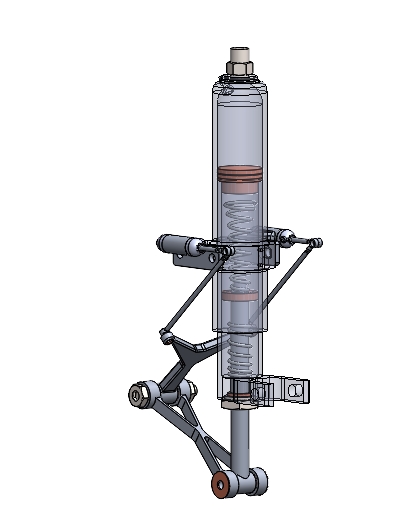

37	起落架缓冲装置总成.SLDASM	1.37M
38	转向拉杆.SLDPRT	123.71K
39	转向拉杆连杆密封.SLDPRT	82.44K
40	转向操纵杆总成.SLDASM	199.98K
41	转向杆紧固密封件.SLDPRT	78.36K
42	转向泵壳体.SLDPRT	173.80K
43	连接杆.SLDPRT	73.91K
44	销20x200.SLDPRT	107.00K
45	三维模型.png	39.95K
46	三维零件.png	142.30K
47	总装三维.png	40.46K
48	目录.png	132.14K
49	缓冲装置.png	46.59K
50	装配图.png	77.22K
51	说明书.png	415.05K
52	零件图.png	67.74K
53	零件图2.png	54.48K

此图纸下载需要800金币

立即下载

发布者

科弈设计代做毕设 kczx-3127350473

创作: 173

粉丝: 18

加入时间：2023-11-11

私信

关注

模型信息

图纸格式：dwg,sldprt,sldasm,slddrw

文件大小：13.62M

所需金币：800

上传时间：2024-06-20 10:57:15

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

图纸简介

本研究旨在设计一种适用于小型飞机的起落架缓冲装置，重点考虑其减震、吸能和热耗散性能。在国内外研究现状的基础上，我们结合弹簧式和油气式缓冲器的优点，提出了一种新型的弹簧式缓冲器。该缓冲器在压缩阶段能均匀承受轴向力，有效降低连续非线性冲击，提高飞机的疲劳寿命。同时，我们根据飞机起落架的工作特性，对其弹簧缓冲机构进行了优化设计，并详细探讨了弹簧、气体和油液在缓冲过程中的作用机制。通过理论分析和仿真实验，验证了该设计的有效性。本研究不仅为飞机起落架缓冲装置的设计提供了理论依据，也为提高飞机起降性能和安全性提供了新的解决方案。
