端盖级进模（CAD图+UG三维）（ID:1464484）

设备部件 / 模具类 / 端盖级进模（CAD图+UG三维）

©原创

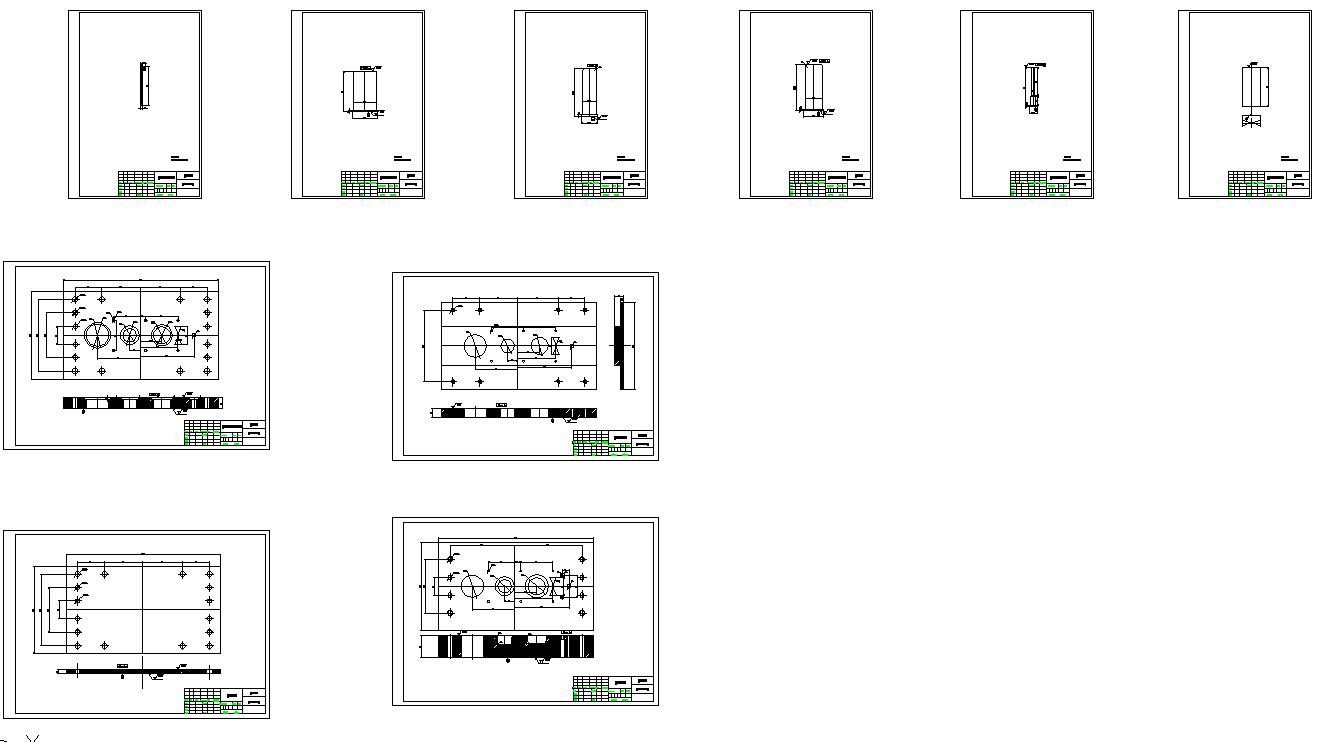

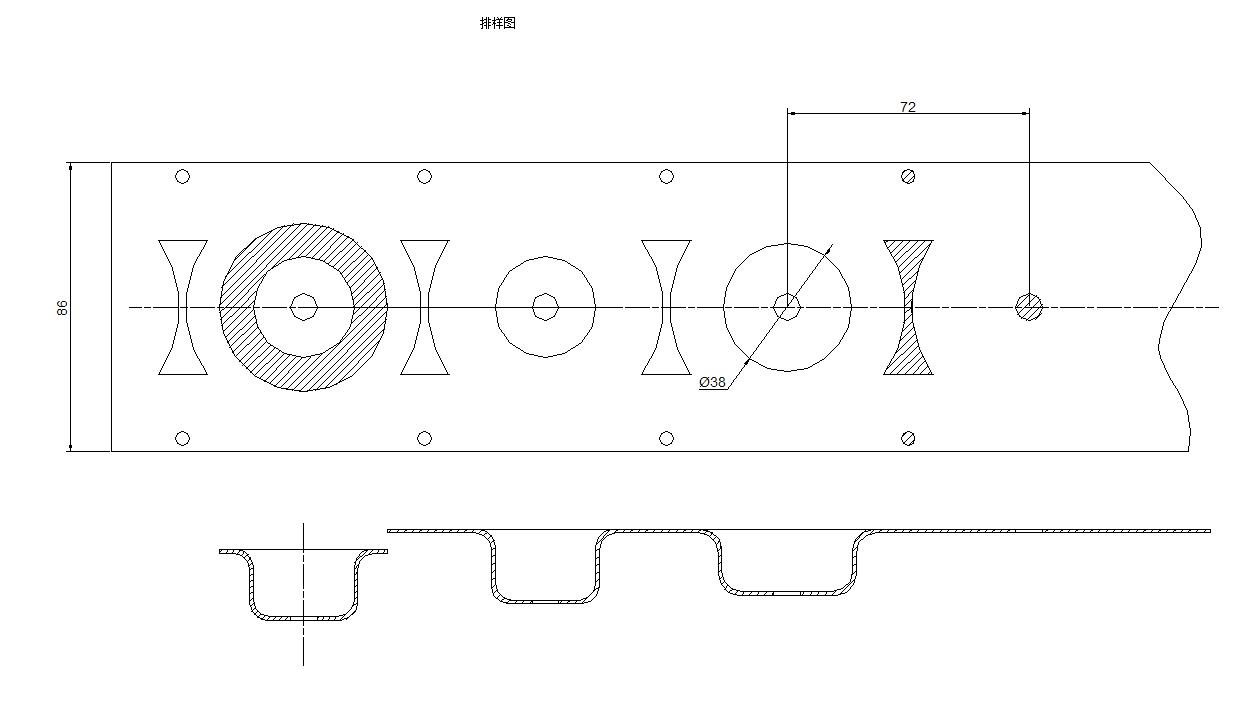

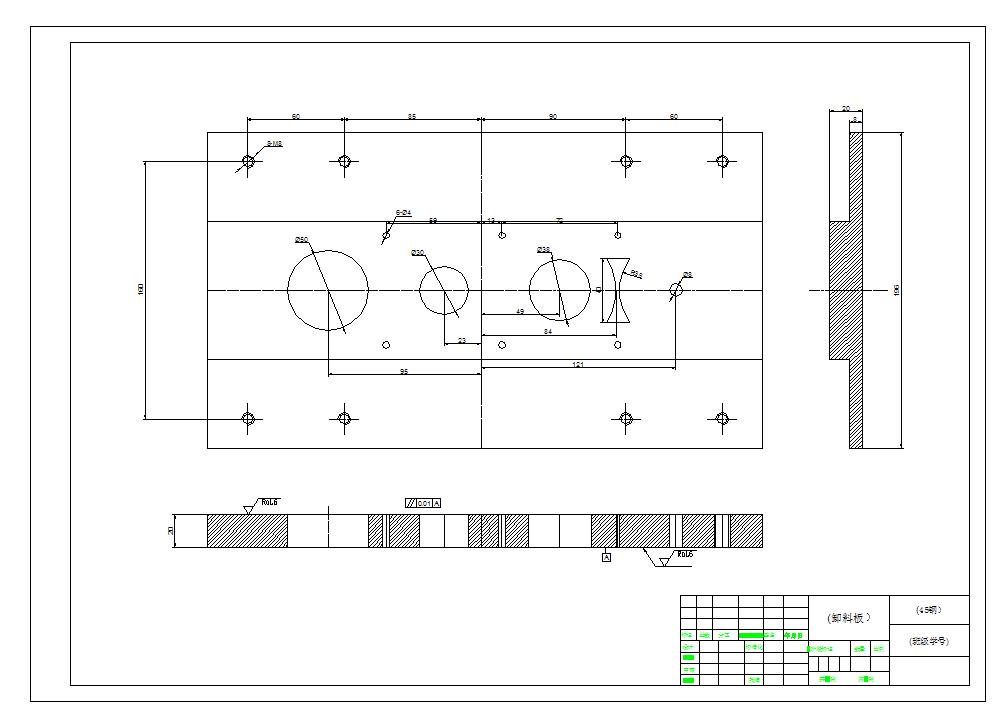

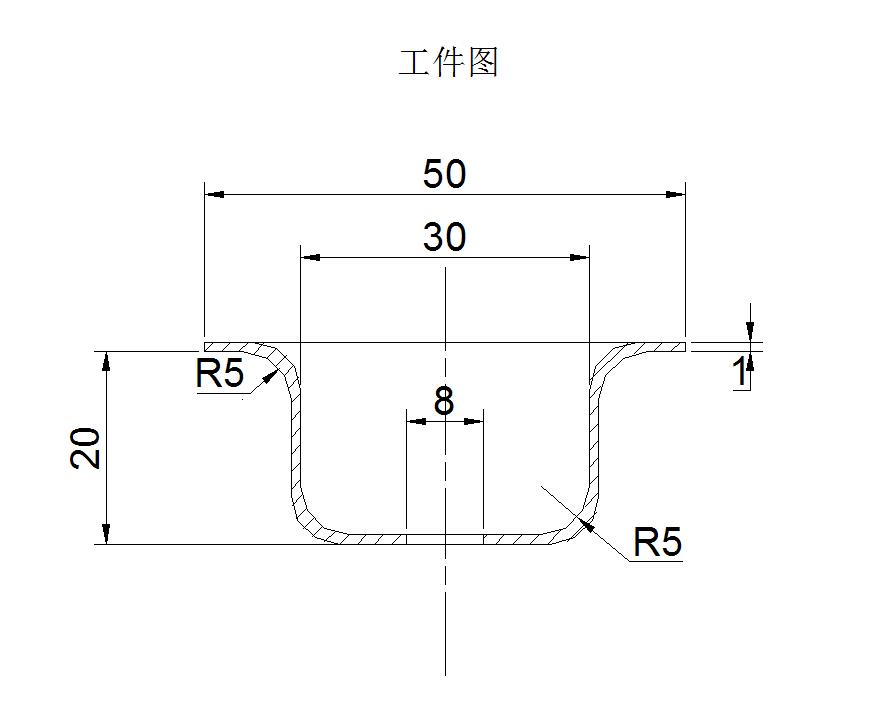

平面图

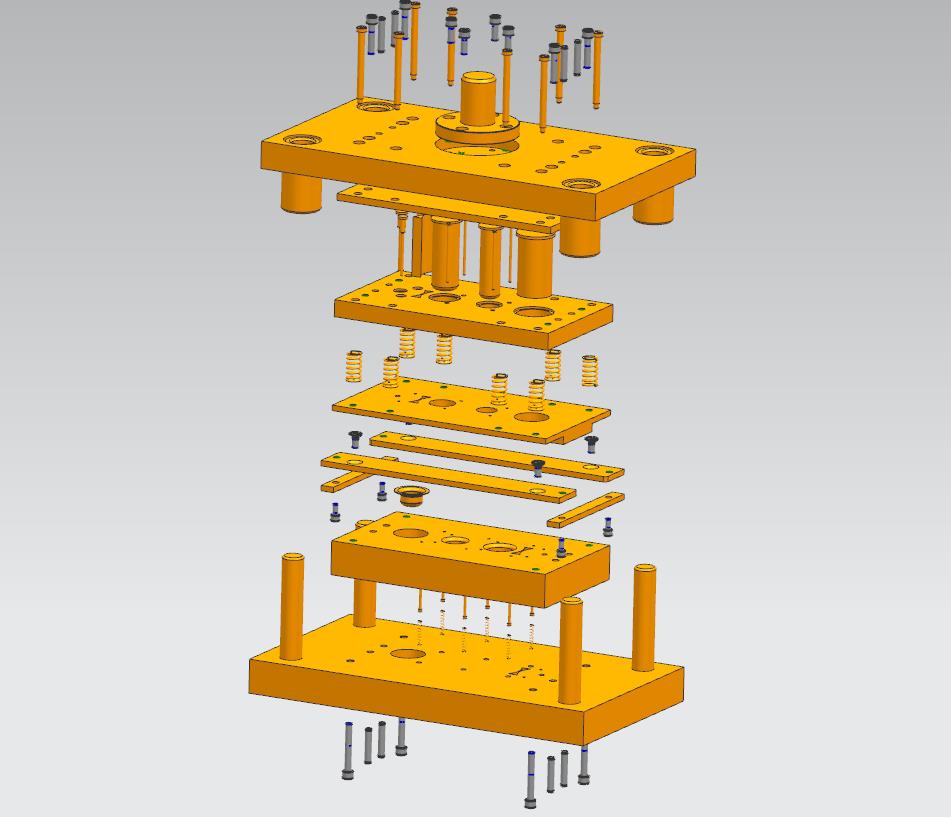

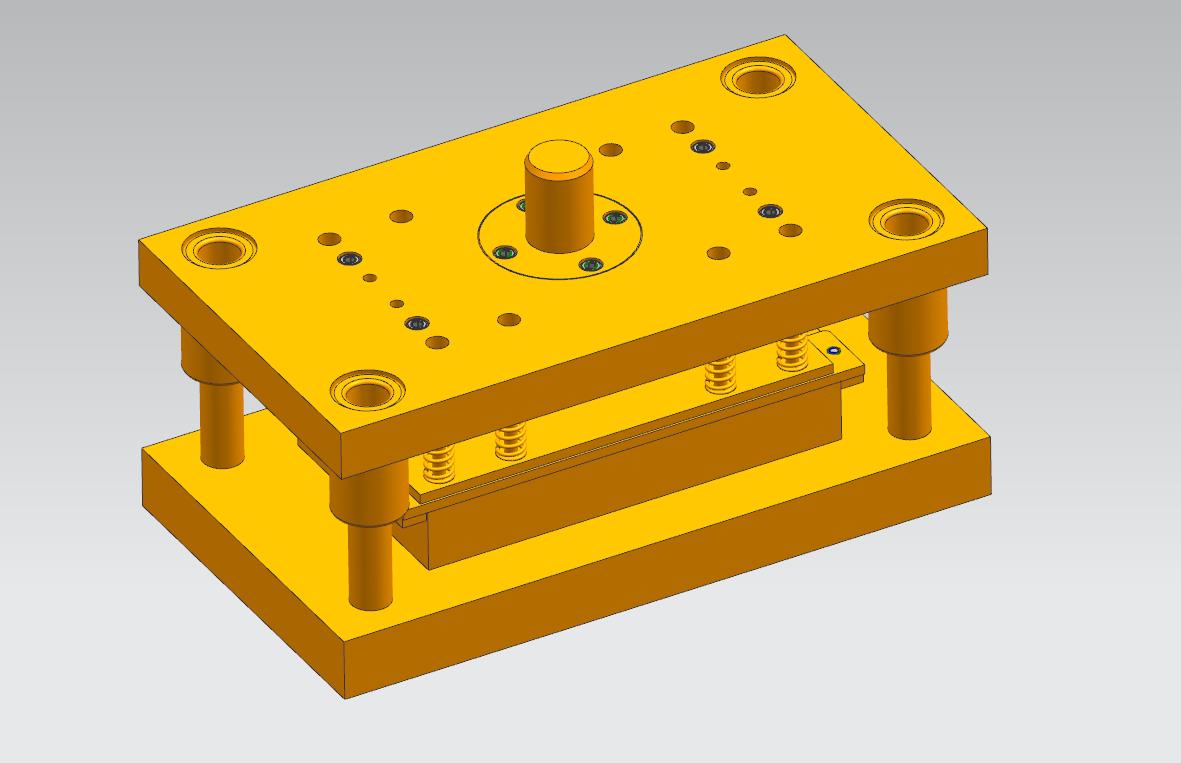

3D视图

文件列表

#	文件名称	文件大小
1	17189813531454.zip	5.94M
2	_asm1.stp	4.13M
3	图纸11.dwg	1011.31K
4	aomo.prt	354.50K
5	CDZK_tumo.prt	131.50K
6	chengliaoban.prt	151.50K
7	CK_tumo.prt	132.00K
8	daoliaoban.prt	287.00K
9	daotao.prt	161.50K
10	daozhenxiao.prt	131.00K
11	daozu.prt	143.00K
12	dianban.prt	165.00K
13	dinggan.prt	127.50K
14	fudingxiao.prt	128.00K
15	GB-T119.1-200010x50.prt	212.00K
16	GB-T68-2000M10x20.prt	280.00K
17	GB-T70.1-2000M10x25.prt	296.50K
18	GB-T70.1-2000M10x45.prt	305.00K
19	GB-T70.1-2000M10x70.prt	306.00K
20	GB-T70.1-2000M8x16.prt	304.00K
21	gongjian.prt	153.00K
22	gudingban.prt	304.00K
23	LL_tumo.prt	133.00K
24	LS_tumo1.prt	133.50K
25	LS_tumo2.prt	135.50K
26	mobin.prt	226.50K
27	QB_tumo.prt	144.50K
28	SM_asm.prt	2.03M
29	S_mozuo.prt	337.50K
30	xeilaoban.prt	327.50K
31	xieliao_LD.prt	190.00K
32	XM_asm.prt	483.00K
33	X_mozuo.prt	299.50K
34	_asm1.prt	291.00K
35	_model1.prt	405.00K
36	_model2.prt	368.00K
37	360截图20240516205038003.jpg	57.48K
38	360截图20240516205845228.jpg	61.06K
39	360截图20240621223105133.jpg	116.19K
40	360截图20240621223117831.jpg	32.27K
41	360截图20240621223125721.jpg	58.31K
42	360截图20240621223136667.jpg	84.61K
43	360截图20240621223153831.jpg	71.51K
44	360截图20240621223202645.jpg	86.53K
45	360截图20240621224215661.jpg	37.93K

此图纸下载需要120金币

立即下载

发布者

机械师

创作: 1295

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：stp,dwg,prt

文件大小：6.08M

所需金币：120

上传时间：2024-06-21 22:49:17

是否可编辑：可修改，包括参数

版本：UG 8.0

标签

端盖

级进模

模具

冲压

图纸简介

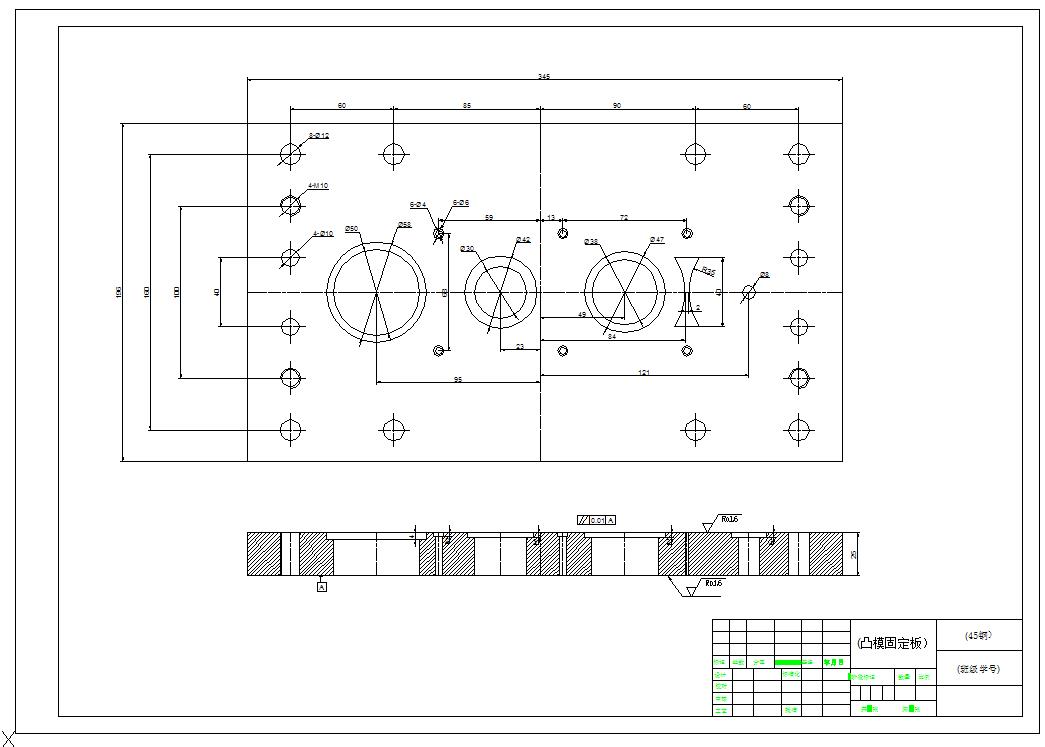

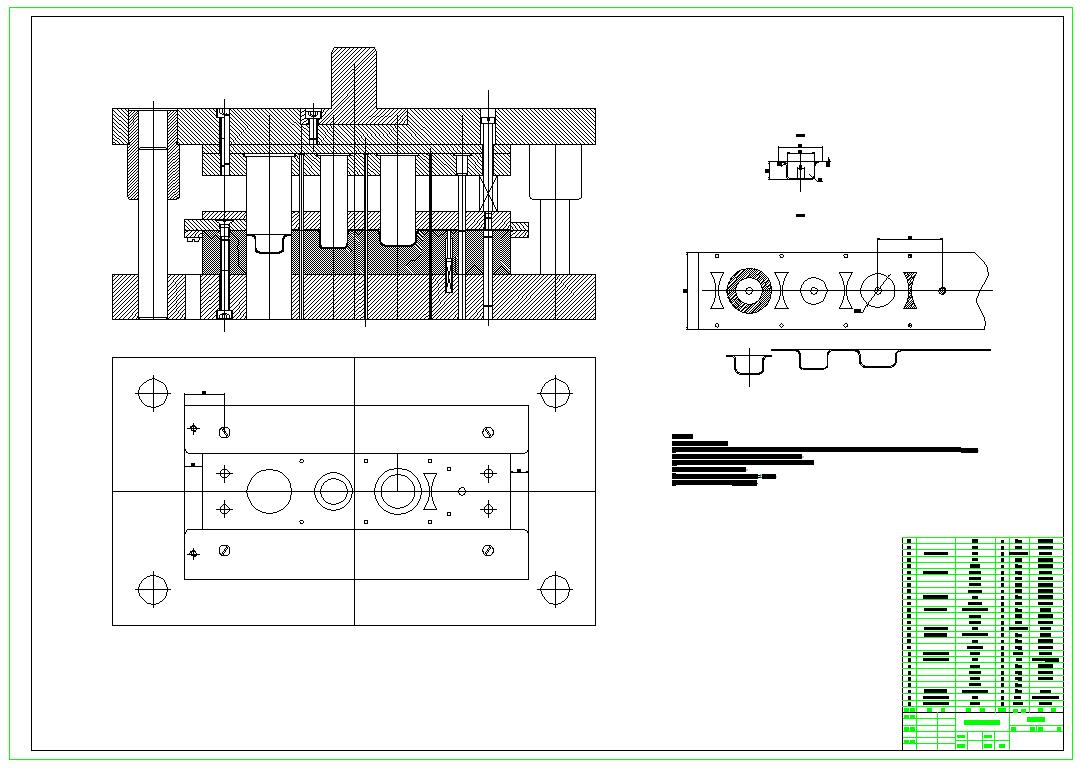

端盖级进模（CAD图+UG三维） 1.所选的压力机为J23-40; 2.导套与导柱为间隙配合，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1-3mm； 3.导柱与上下模座为过盈配合H7/r6；导套与上模座为H7/r6； 4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象； 5.模柄与上模座为间隙配合H7/js6； 6.凸模与凸模固定板为过渡配合H7/m6或H7/k6； 7.螺钉与螺杆孔单面间隙是0.5-1.0mm。
