双气缸4夹爪同步夹持机构（ID:1471659）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 0402_102_Speed_Controller_.SLDPRT | 166.22K |
| 2 | 0402_103_Cap_Screw.SLDPRT | 85.85K |
| 3 | 0402_Z_FJX10-1.25-4.SLDPRT | 51.59K |
| 4 | 17197110068976.zip | 4.25M |
| 5 | 双气缸4夹爪同步夹持机构.SLDASM | 467.08K |
| 6 | 固定座.SLDASM | 157.67K |
| 7 | 夹爪.SLDPRT | 89.40K |
| 8 | 夹爪1.SLDASM | 108.92K |
| 9 | 夹爪2.SLDASM | 111.05K |
| 10 | 夹紧连接块2.SLDPRT | 85.75K |
| 11 | 夹紧连接板.SLDPRT | 88.86K |
| 12 | 异形板1.SLDPRT | 112.40K |
| 13 | 异形板2.SLDPRT | 69.03K |
| 14 | 异形板3.SLDPRT | 113.67K |
| 15 | 异形板4.SLDPRT | 104.59K |
| 16 | 抱紧块.SLDPRT | 119.35K |
| 17 | 抱紧螺钉.SLDPRT | 84.01K |
| 18 | 气缸0402_Z_Air_Cylinder_25x10_1_3.SLDPRT | 117.08K |
| 19 | 气缸0402_Z_Air_Cylinder_25x10_2_3.SLDPRT | 117.75K |
| 20 | 气缸气缸0402_Z_Air_Cylinder_25x10_1_1.SLDPRT | 241.14K |
| 21 | 气缸气缸0402_Z_Air_Cylinder_25x10_1_2.SLDPRT | 88.51K |
| 22 | 气缸气缸0402_Z_Air_Cylinder_25x10_1_4.SLDPRT | 109.23K |
| 23 | 直线轴承MPBZ20-30.SLDPRT | 100.77K |
| 24 | 螺杆.SLDPRT | 99.72K |
| 25 | 螺母FJX10-1.25-1.SLDPRT | 111.99K |
| 26 | 调速阀.SLDPRT | 167.18K |
| 27 | 轴头.SLDPRT | 63.49K |
| 28 | 连接件.SLDASM | 108.29K |
| 29 | 连接件2.SLDPRT | 90.03K |
| 30 | 连接板.SLDPRT | 145.36K |
| 31 | 锁紧套.SLDASM | 117.50K |
| 32 | 顶丝MSSU5-8.SLDPRT | 74.54K |
| 33 | 驱动1.SLDASM | 198.93K |
| 34 | 驱动2.SLDASM | 210.64K |
| 35 | 驱动气缸25x10_1.SLDASM | 130.30K |
| 36 | 驱动气缸25x10_2.SLDASM | 128.69K |
| 37 | 驱动轴.SLDPRT | 75.24K |
此图纸下载需要30金币
立即下载
发布者
风之韵
创作: 630
粉丝: 17
加入时间：2024-01-17
模型信息
图纸格式：sldprt,sldasm
文件大小：4.35M
所需金币：30
上传时间：2024-06-30 09:30:08
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2019
标签
同步夹持机构
4夹爪
机械手
双气缸
抓取
图纸简介

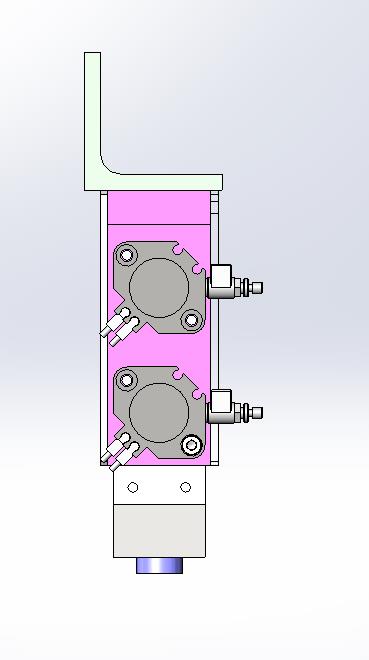

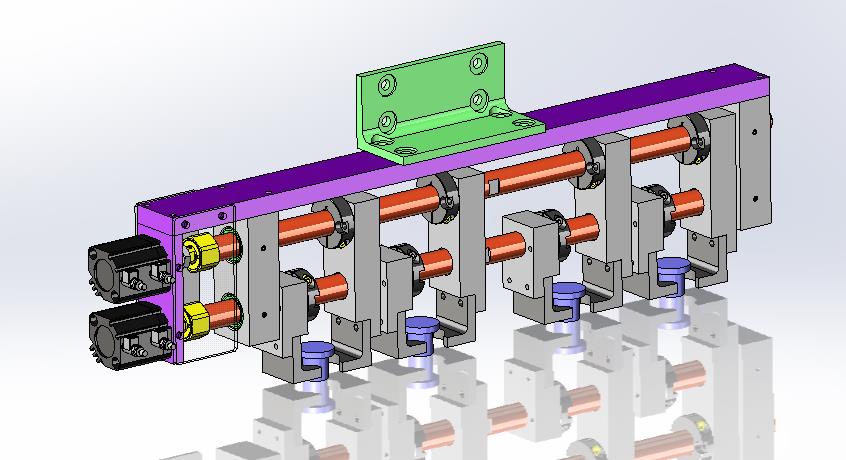

双气缸4夹爪同步夹持机构：

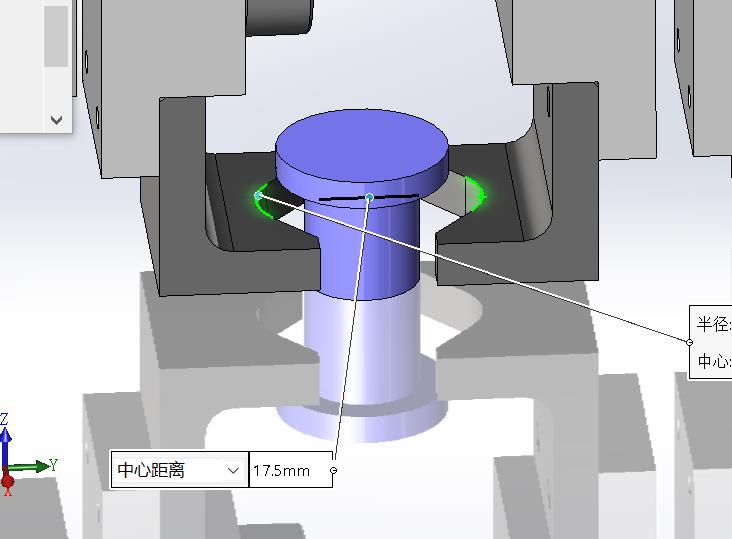

由两个25x10气缸，一个拉、一个伸分别控制四个夹爪进行夹紧动作。此机构适用于机加工零件的搬运工况。夹爪中心距为17.5mm。
