操纵杆支架加工工艺及钻20孔夹具设计【含三维】（ID:1472582）
0.png)
1.png)
2.png)
3.png)

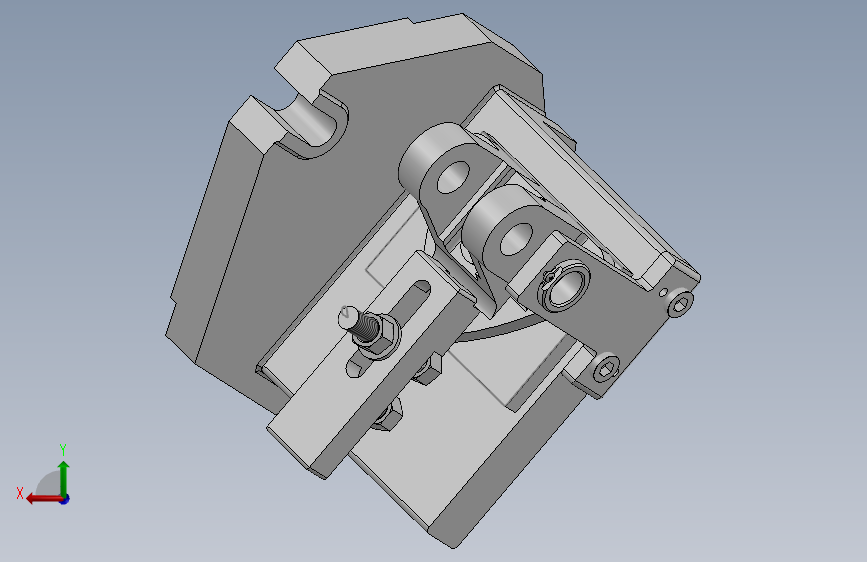

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17197378224908.zip | 4.81M |
| 2 | 夹具底板零件图.dwg | 102.73K |

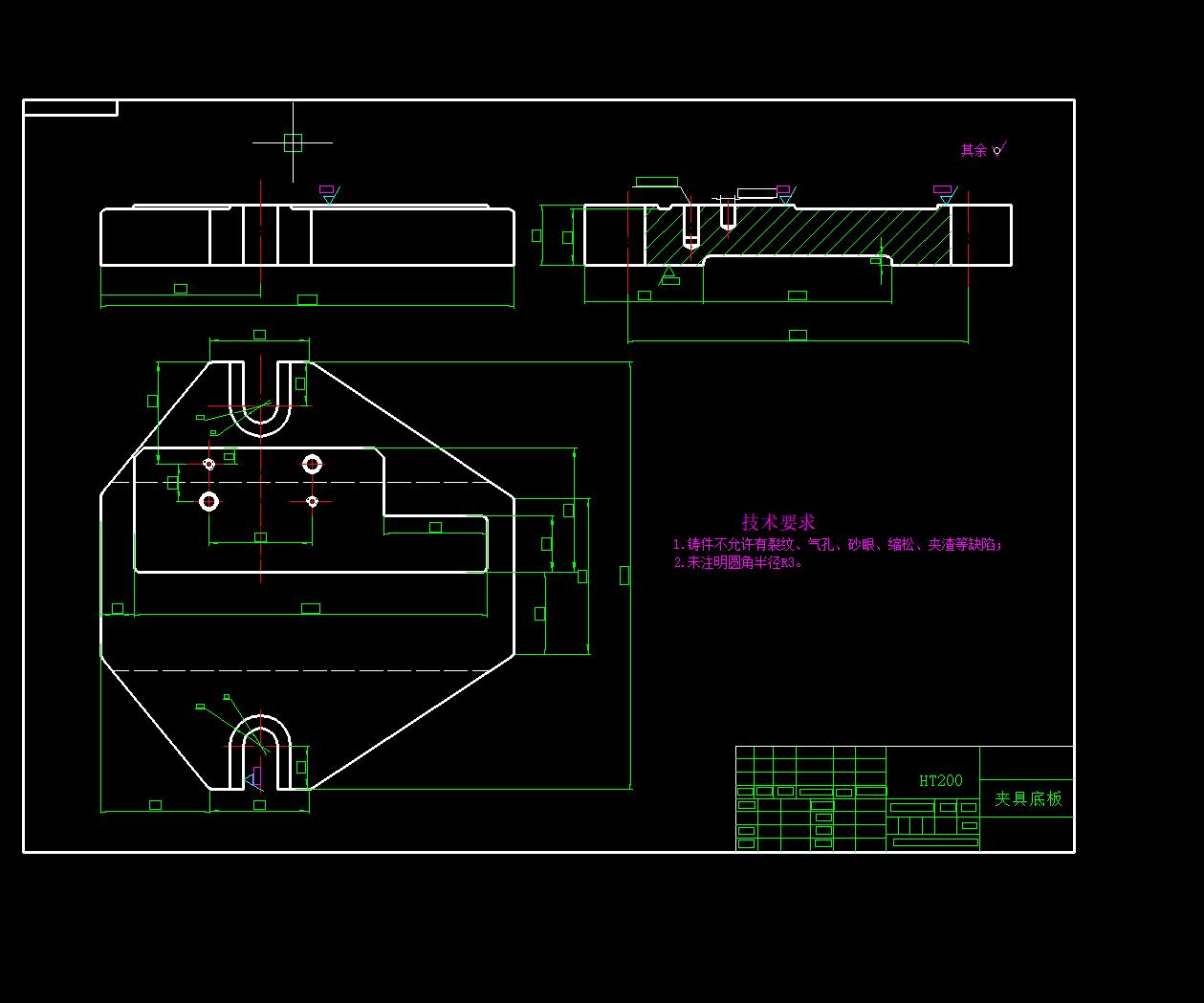

| 3 | 夹具装配图.dwg | 145.31K |

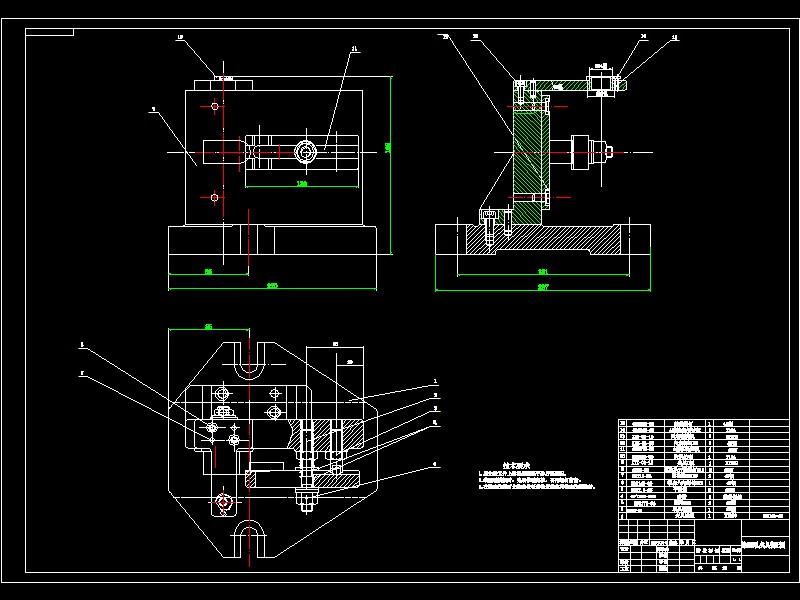

| 4 | 工件图.dwg | 114.61K |

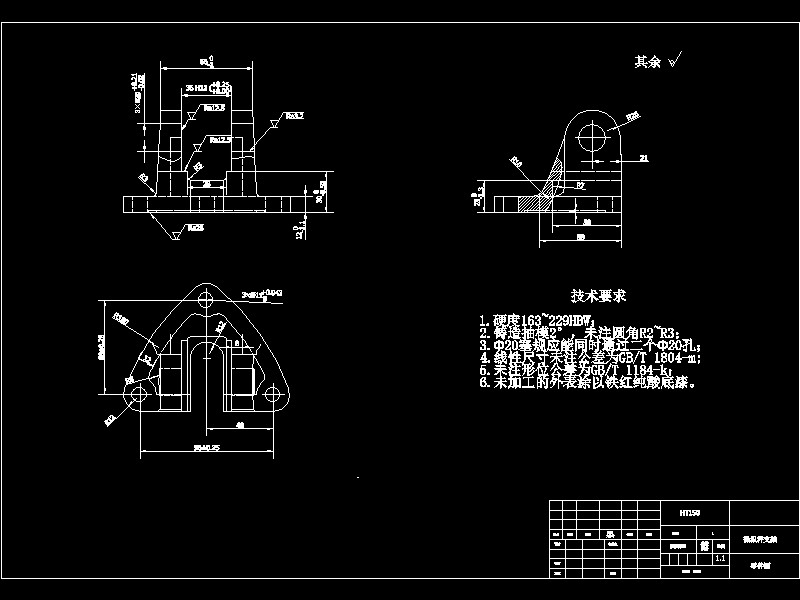

| 5 | 操纵杆加工工艺过程卡.doc | 51.00K |
| 6 | 操纵杆机械加工工序卡.doc | 87.50K |

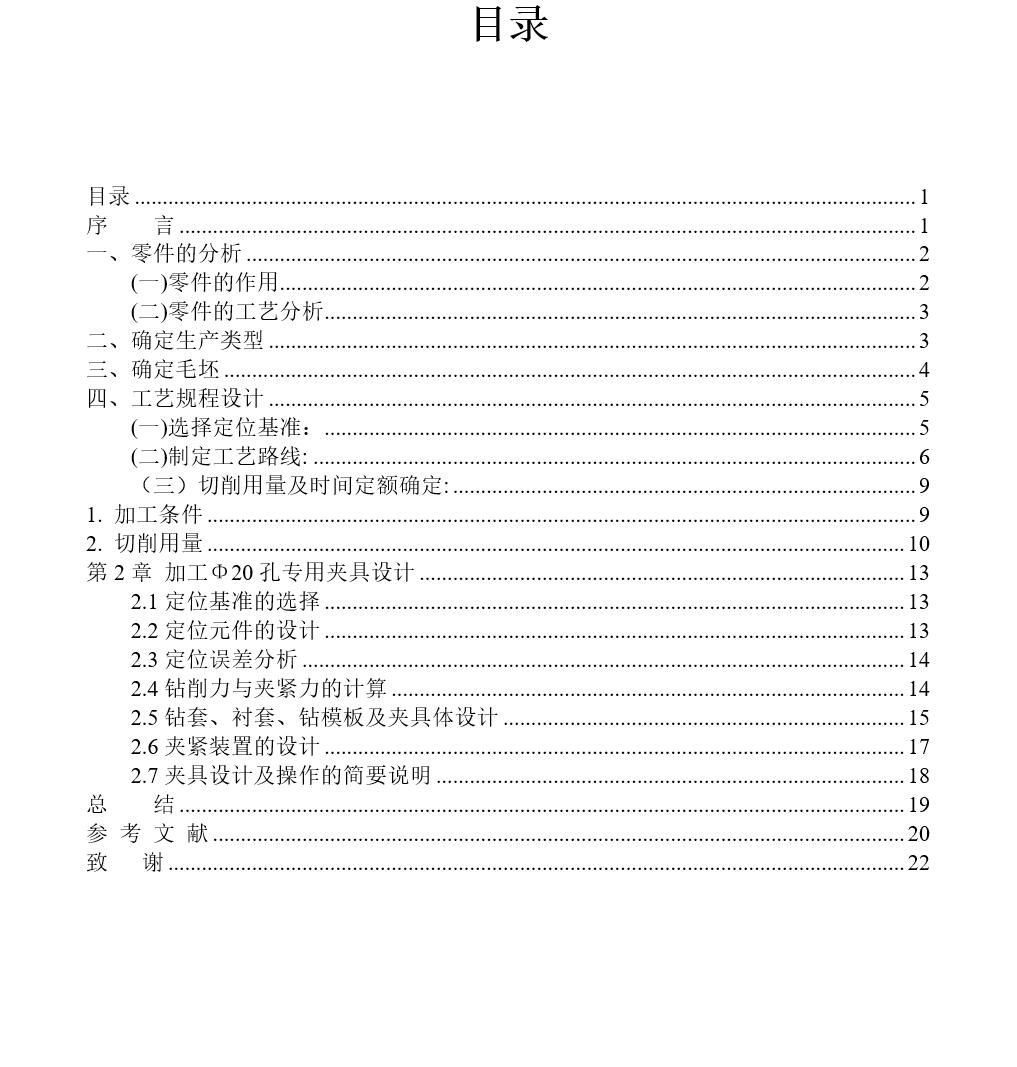

| 7 | 机械制造工艺学说明书.doc | 414.50K |

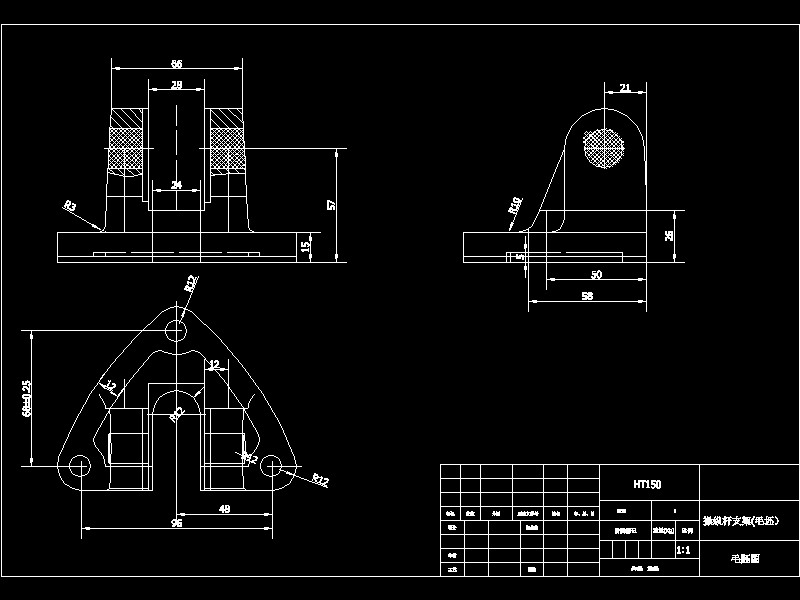

| 8 | 毛坯图.dwg | 99.00K |

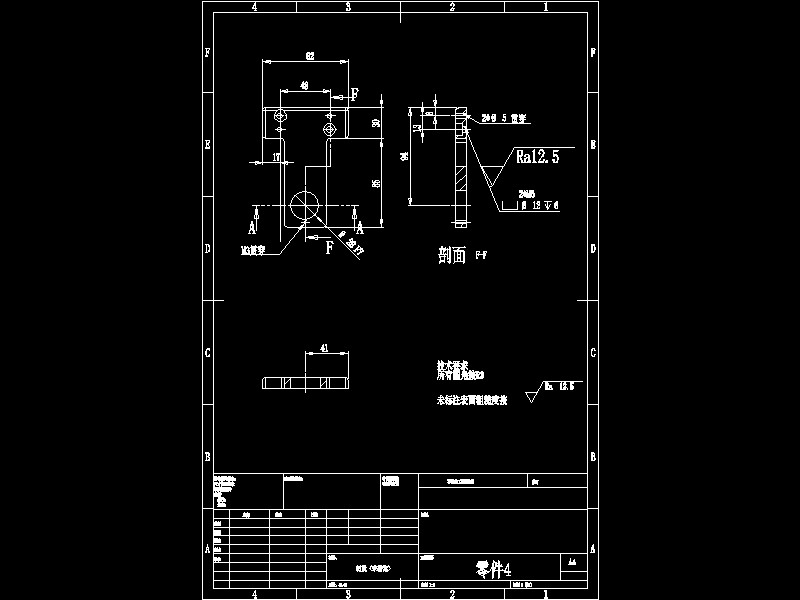

| 9 | 零件4.DWG | 92.60K |

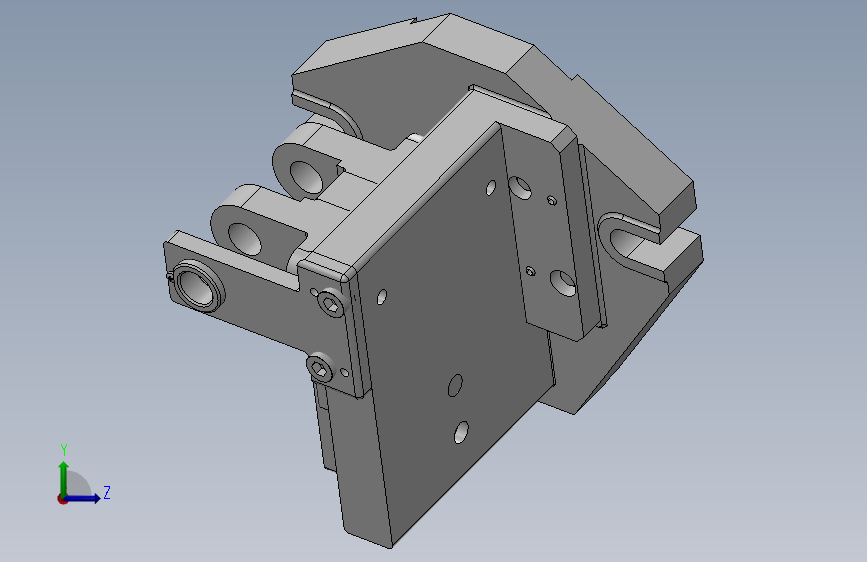

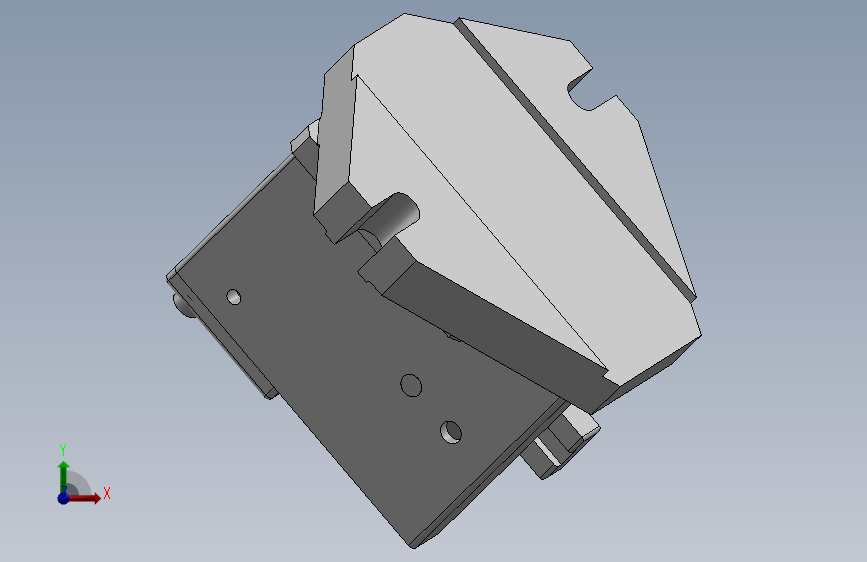

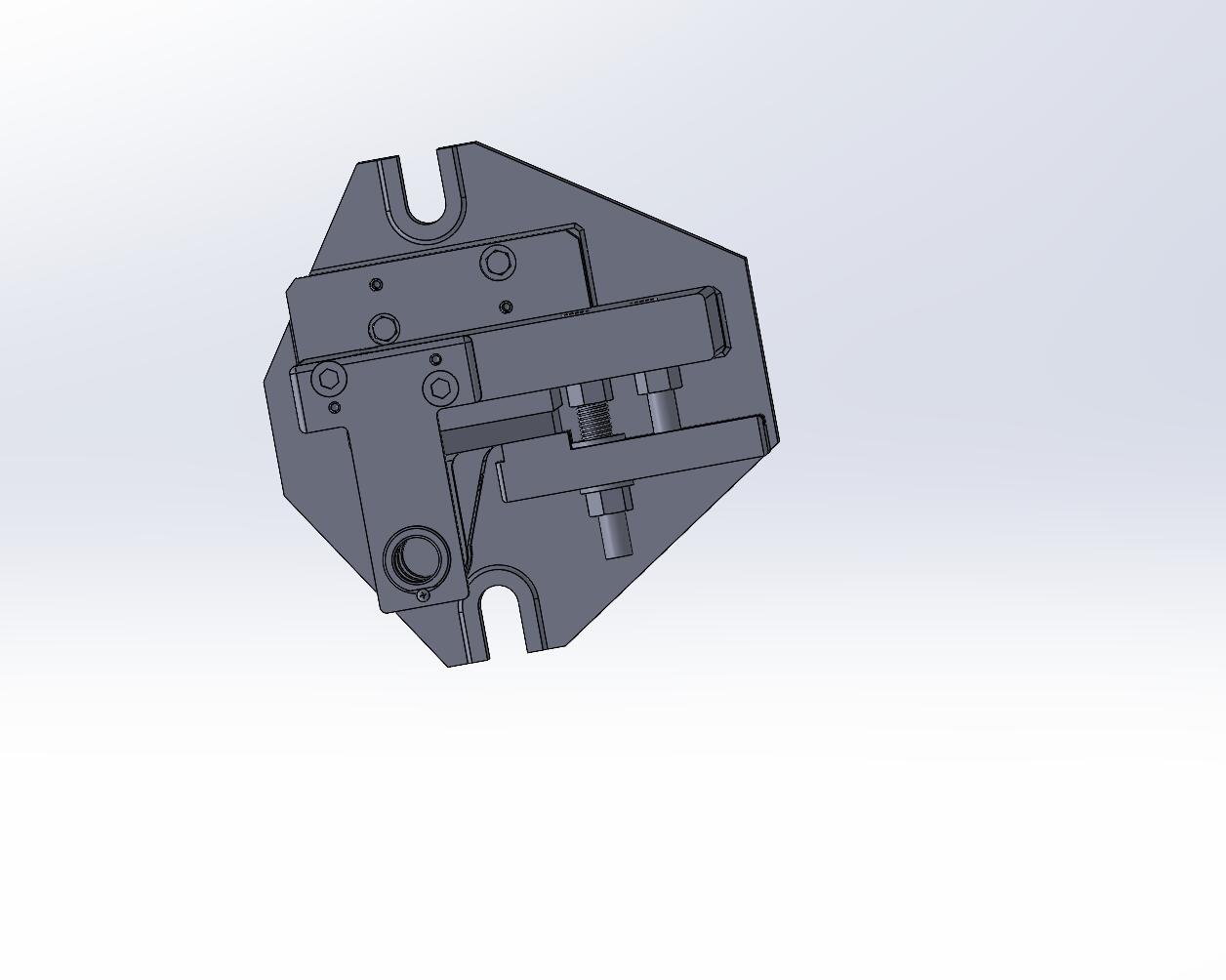

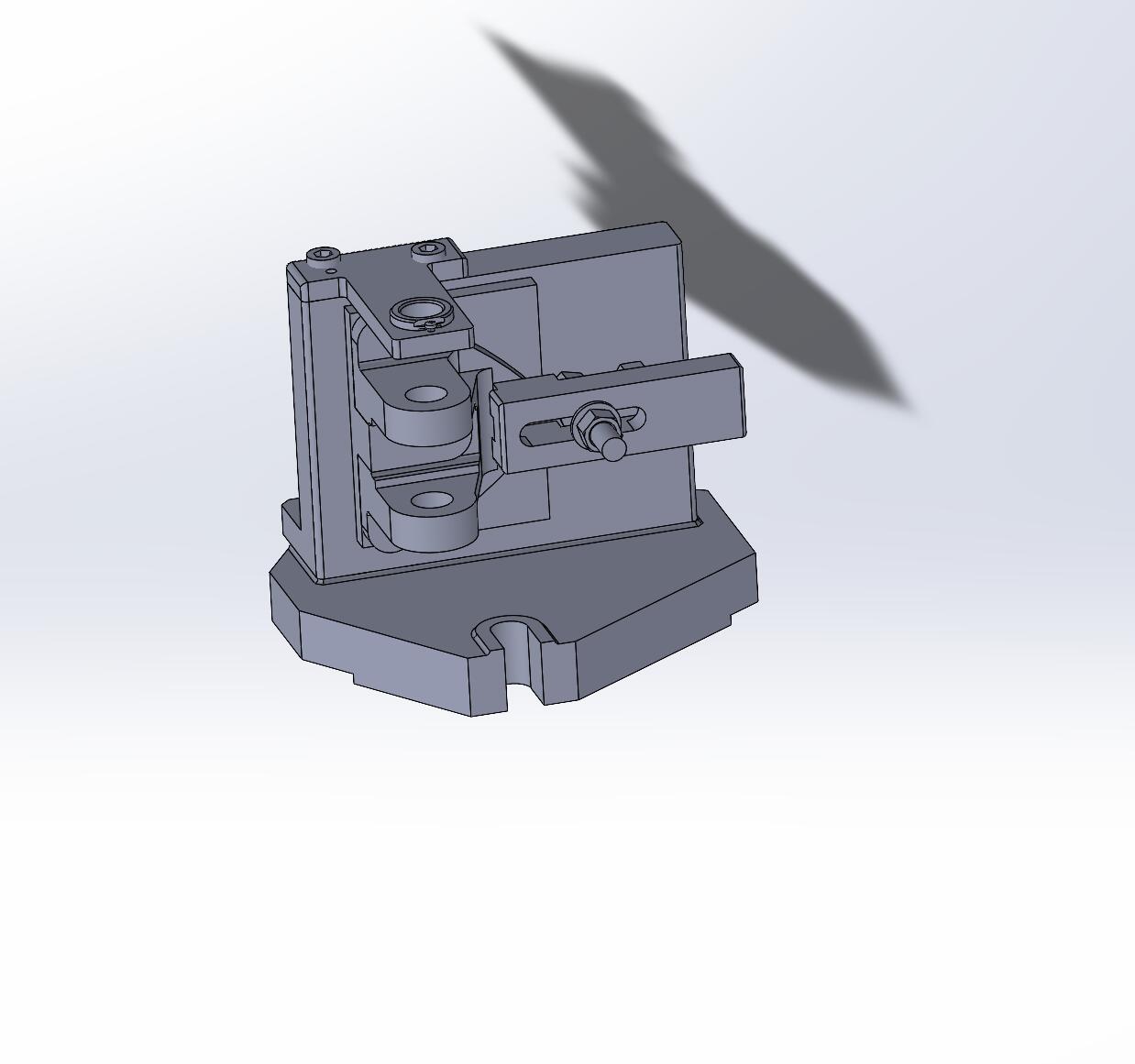

| 10 | 三维夹具截图.jpg | 46.50K |

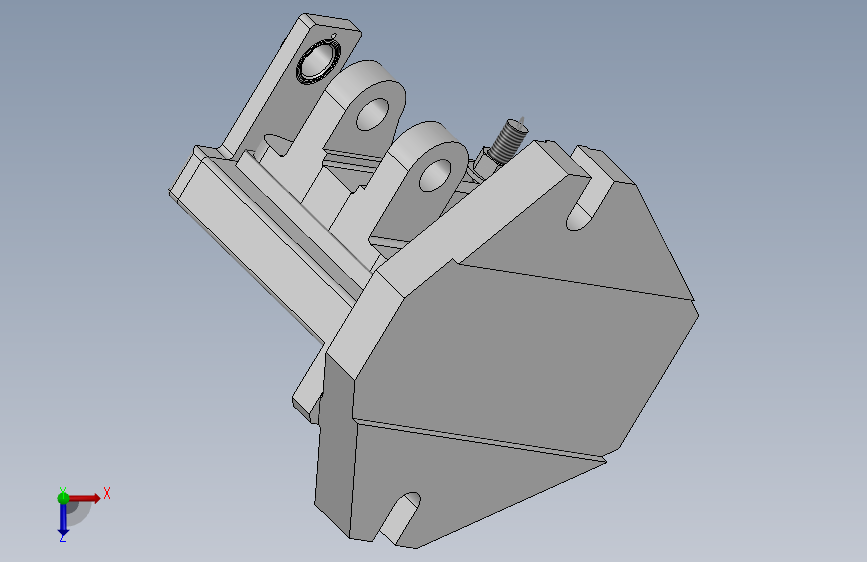

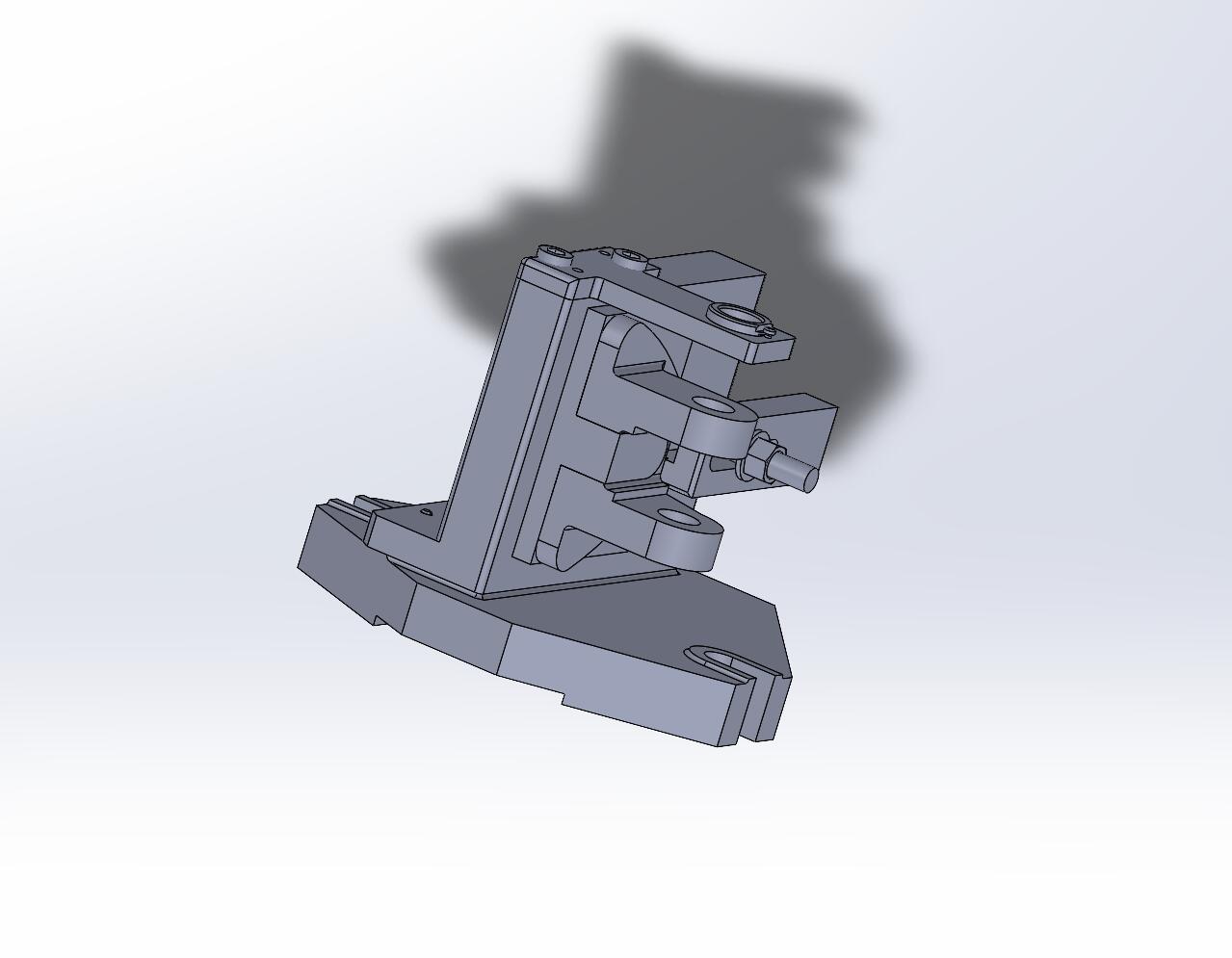

| 11 | 侧视图三维.jpg | 44.99K |
| 12 | 俯视图三维.jpg | 38.19K |
| 13 | 夹具底板零件图.jpg | 78.51K |
| 14 | 夹具装配图.jpg | 97.73K |
| 15 | 工件图.jpg | 70.53K |
| 16 | 毛坯图.jpg | 66.61K |
| 17 | 说明书.jpg | 109.90K |
| 18 | 零件4.jpg | 53.38K |
| 19 | 六角螺栓M6X20.SLDPRT | 94.86K |
| 20 | 六角螺母M12.SLDPRT | 131.07K |
| 21 | 六角螺母平垫组件M12.SLDASM | 101.05K |
| 22 | 内六角圆柱头螺钉.SLDPRT | 124.70K |
| 23 | 内六角圆柱头螺钉M10X16.SLDPRT | 75.20K |
| 24 | 十字槽盘头螺钉M3×10.SLDPRT | 111.00K |
| 25 | 压板.SLDPRT | 101.17K |
| 26 | 压板1.SLDPRT | 126.47K |
| 27 | 双头螺柱M12X110.SLDPRT | 77.24K |
| 28 | 套圈.SLDPRT | 154.10K |
| 29 | 弹性圆柱销5x20.SLDPRT | 105.91K |
| 30 | 弹簧2.SLDPRT | 726.81K |
| 31 | 普通平垫12.SLDPRT | 67.02K |
| 32 | 毛坯.SLDPRT | 191.49K |
| 33 | 环套.SLDPRT | 114.17K |
| 34 | 螺杆M12X50.SLDPRT | 111.69K |
| 35 | 装配体.SLDASM | 1.05M |
| 36 | 零件1.SLDPRT | 227.88K |
| 37 | 零件3.SLDPRT | 166.24K |
| 38 | 零件4.SLDPRT | 141.81K |
此图纸下载需要750金币
立即下载
发布者
代做液压设计
创作: 266
粉丝: 10
加入时间：2024-04-18
模型信息
图纸格式：dwg,sldprt,sldasm
文件大小：4.92M
所需金币：750
上传时间：2024-06-30 16:57:03
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2022
标签
图纸简介
