立磨机减速装置整体式建模设计方案含SW三维及7张CAD图（ID:1473309）
0.png)

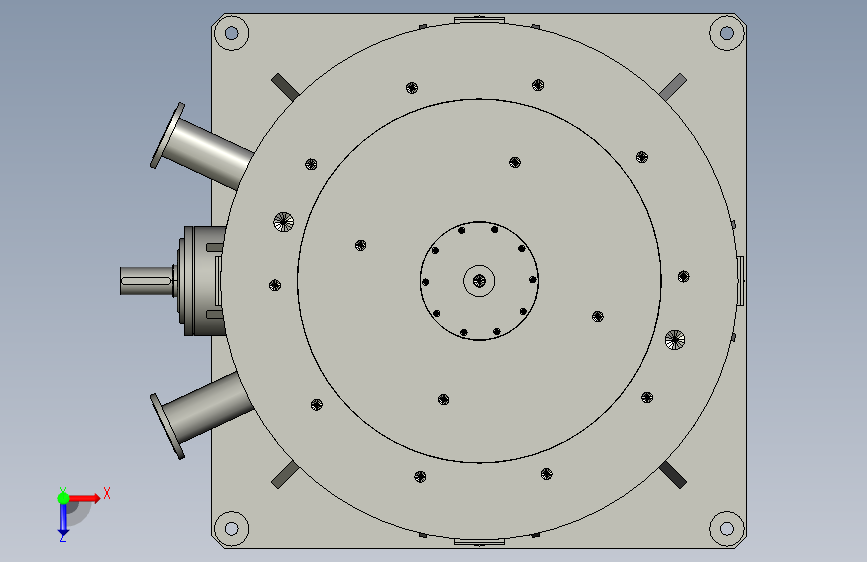

1.png)

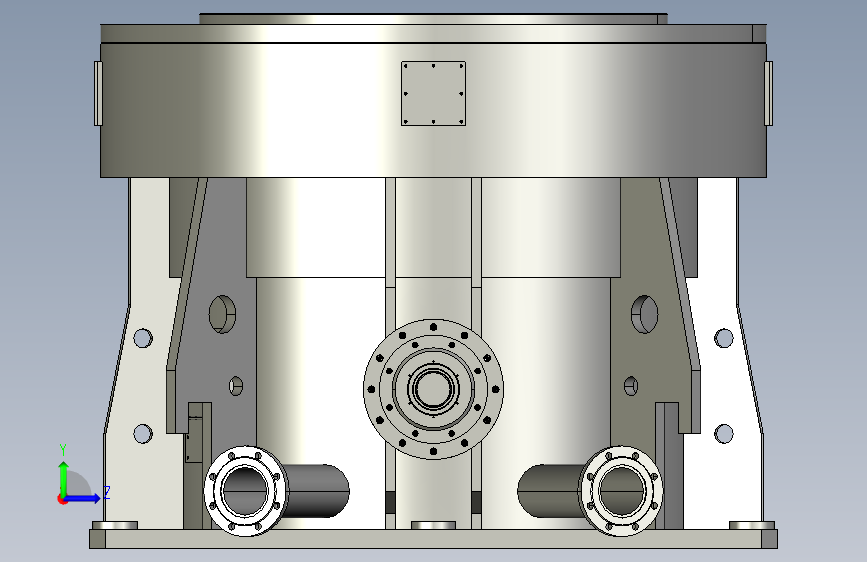

2.png)
3.png)

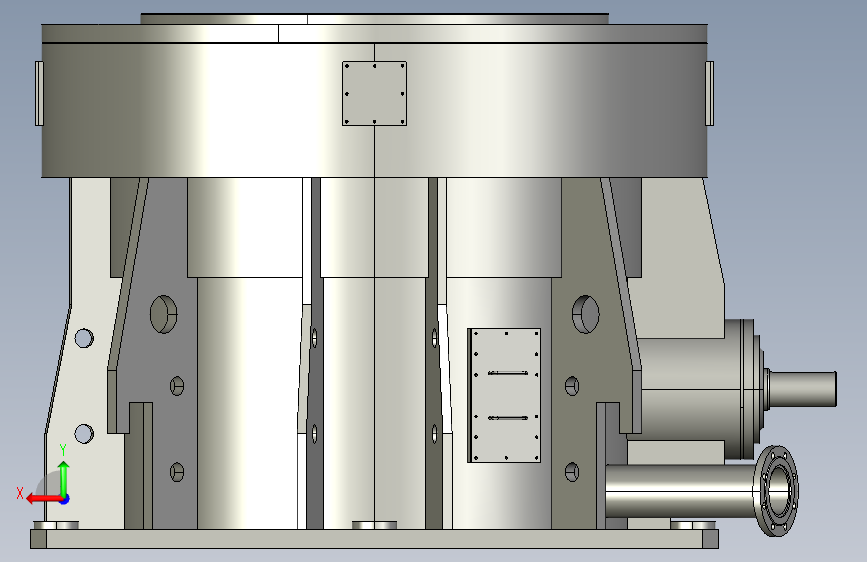

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1719884277913.zip | 30.91M |
| 2 | A三维总装四视图.JPG | 324.71K |

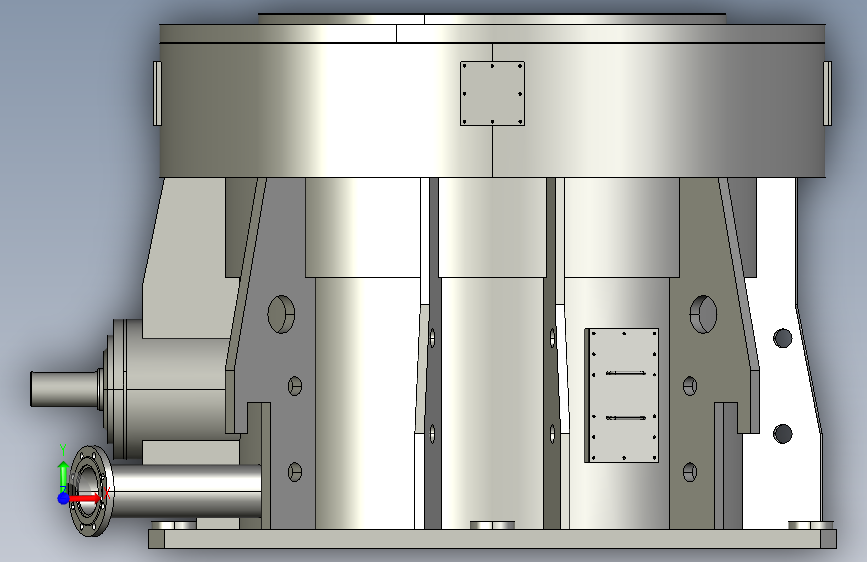

| 3 | A三维总装图.JPG | 192.89K |

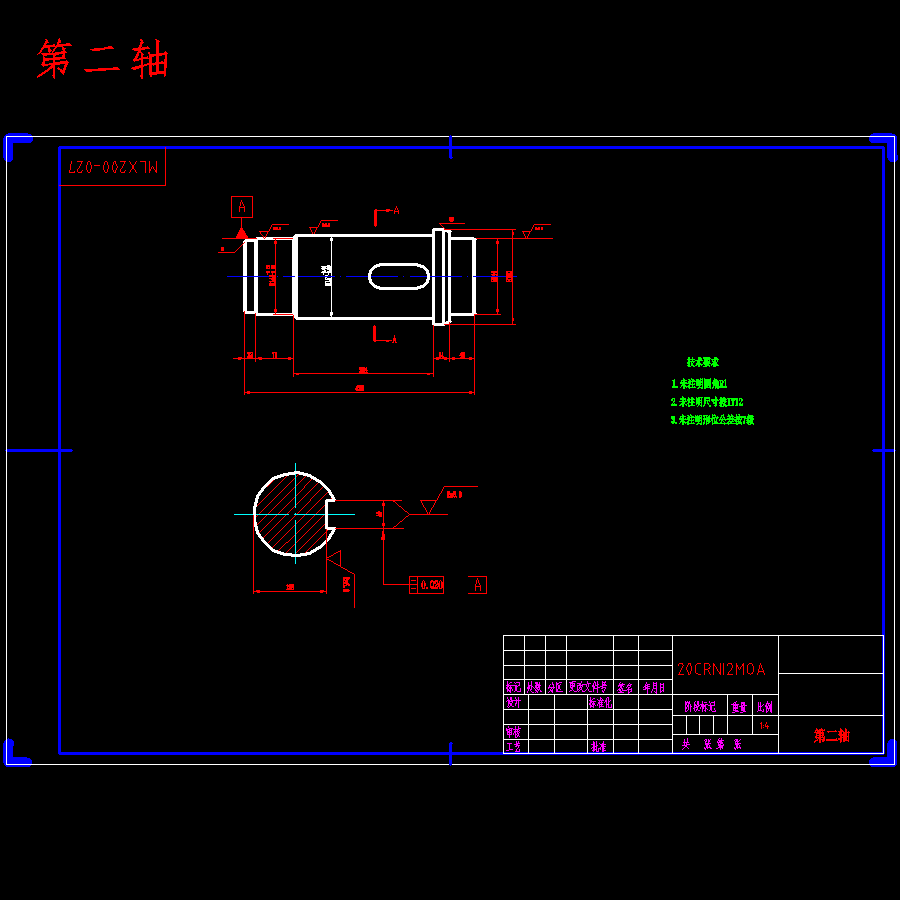

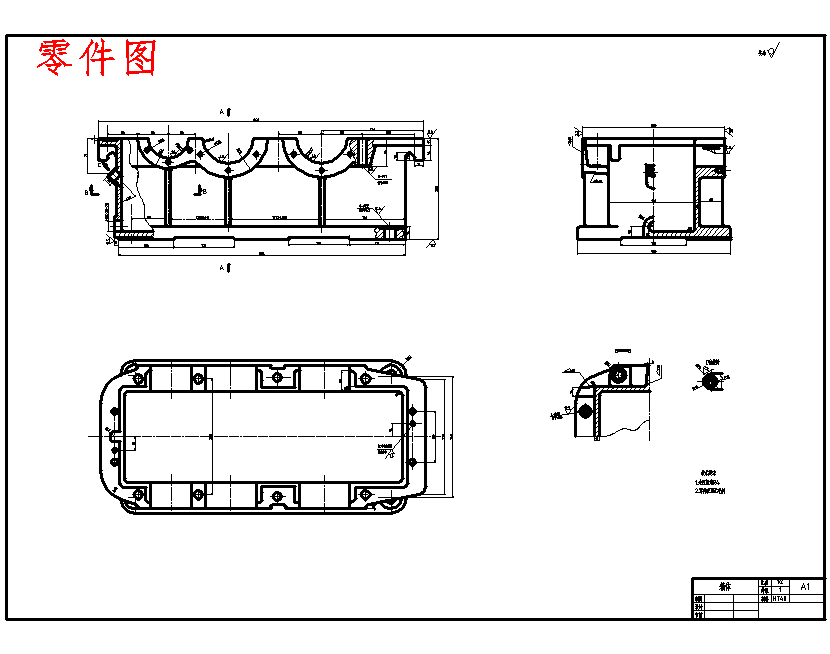

| 4 | A图纸汇总8张.dwg | 316.68K |
| 5 | MLX200立磨减速机总装图.dwg | 207.40K |
| 6 | SW-3D.zip | 22.83M |
| 7 | zongzhuangtu.STEP | 15.96M |
| 8 | 减速机箱体.dwg | 113.70K |

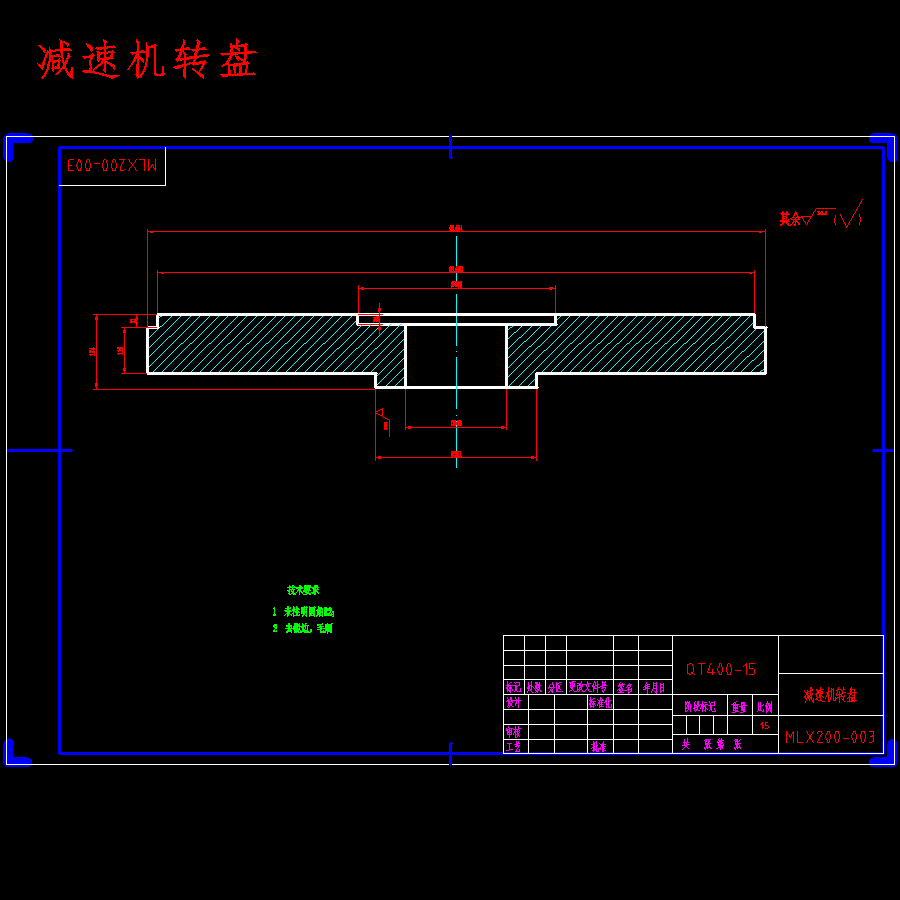

| 9 | 减速机转盘.dwg | 81.81K |
| 10 | 字数.JPG | 70.48K |

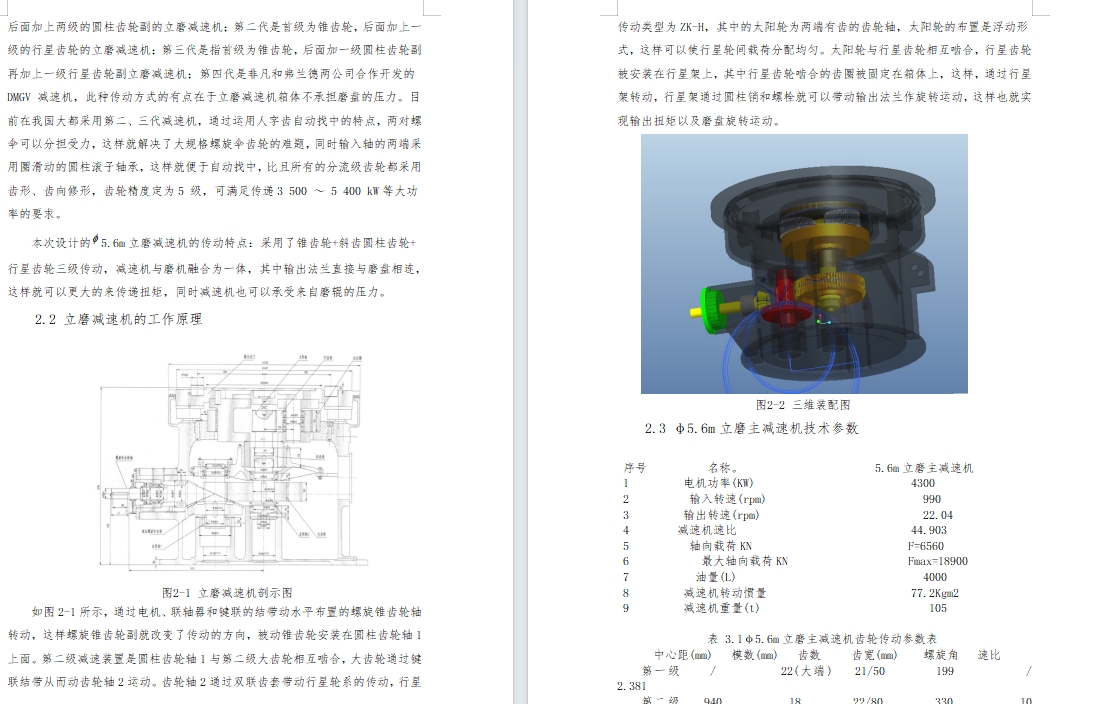

| 11 | 工作原理.JPG | 384.97K |
| 12 | 立磨机减速装置整体式建模设计方案.doc | 1.93M |
| 13 | 第二轴.dwg | 87.12K |
| 14 | 行星架.dwg | 91.88K |

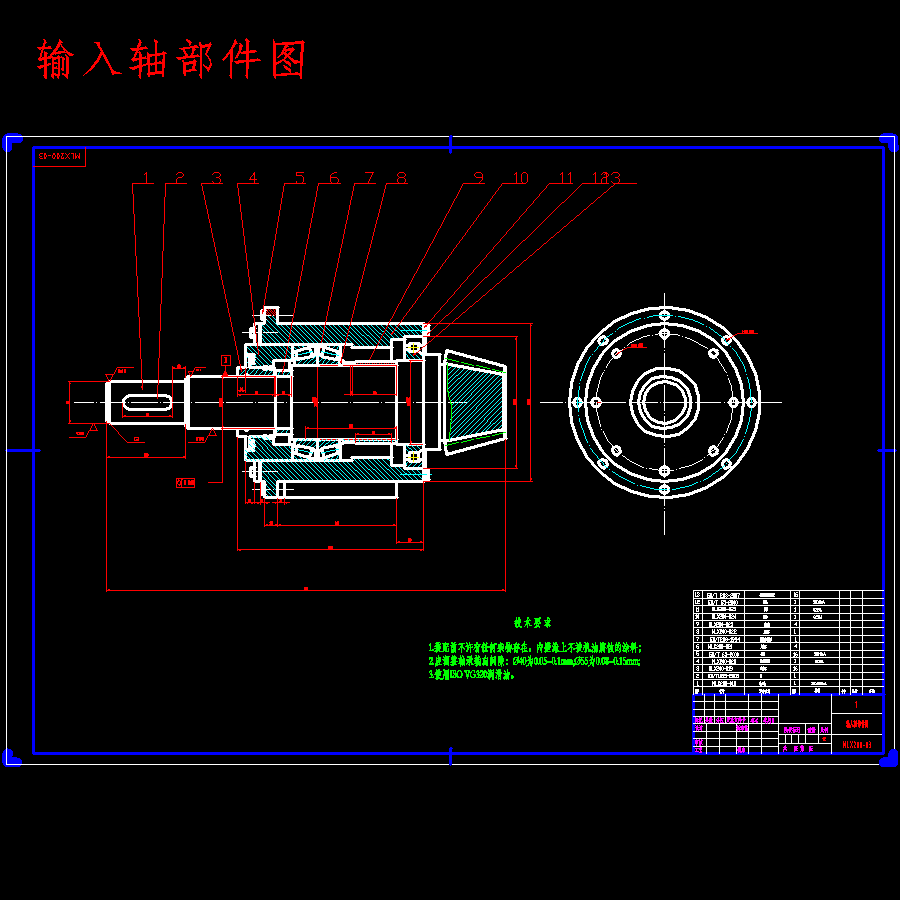

| 15 | 输入轴.dwg | 91.10K |
| 16 | 输入轴部件图.dwg | 113.94K |

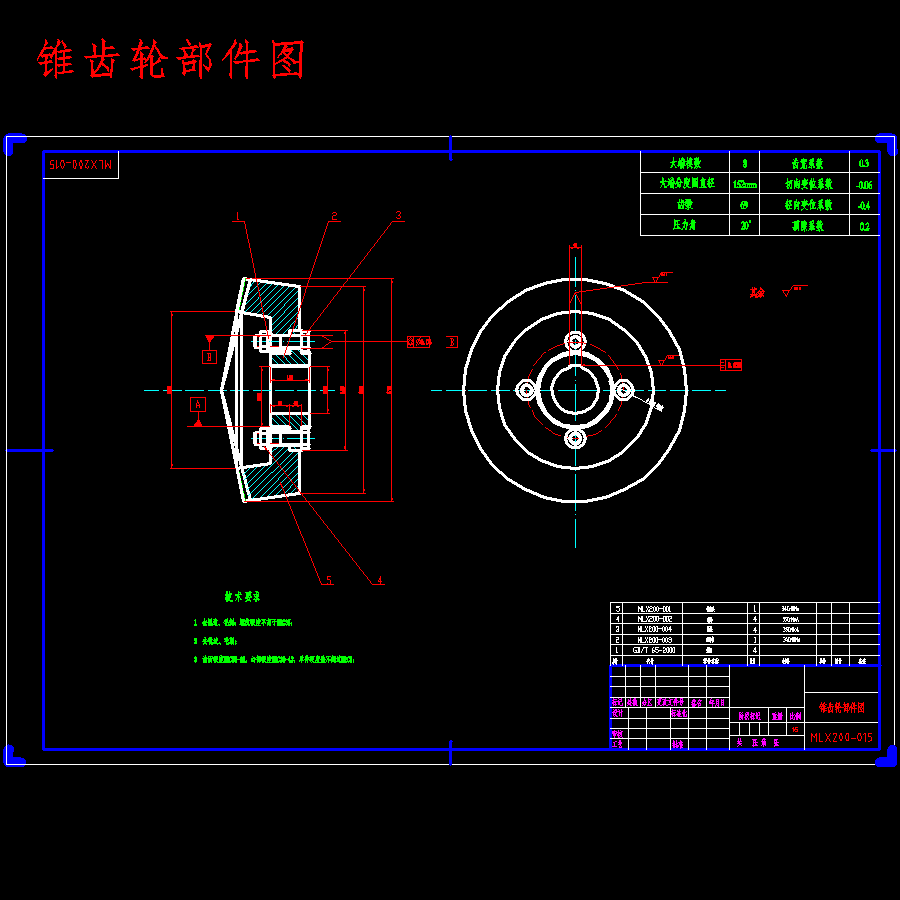

| 17 | 锥齿轮部件图.dwg | 93.44K |

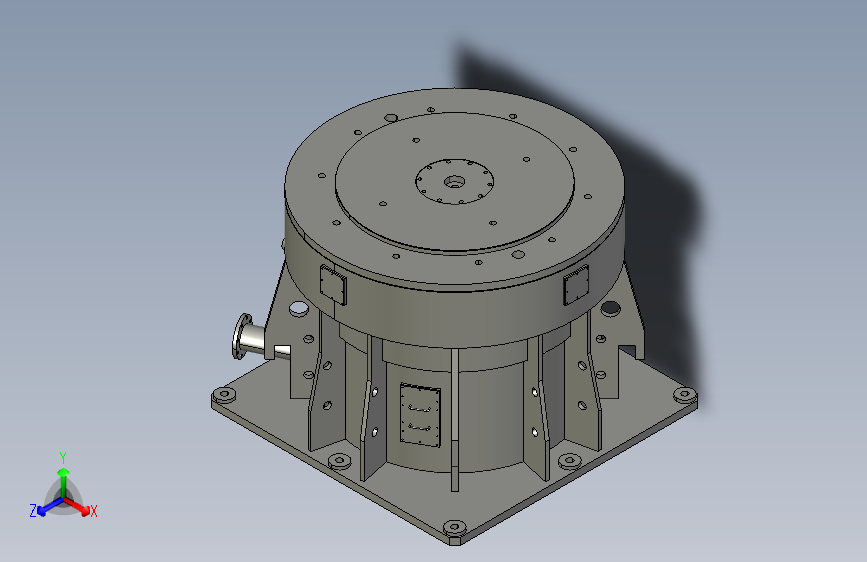

| 18 | a立磨减速机总装.SLDASM | 5.94M |
| 19 | 上支架.SLDPRT | 291.03K |
| 20 | 上球顶.SLDPRT | 86.84K |
| 21 | 下支架.SLDPRT | 260.52K |
| 22 | 下球顶.SLDPRT | 89.02K |

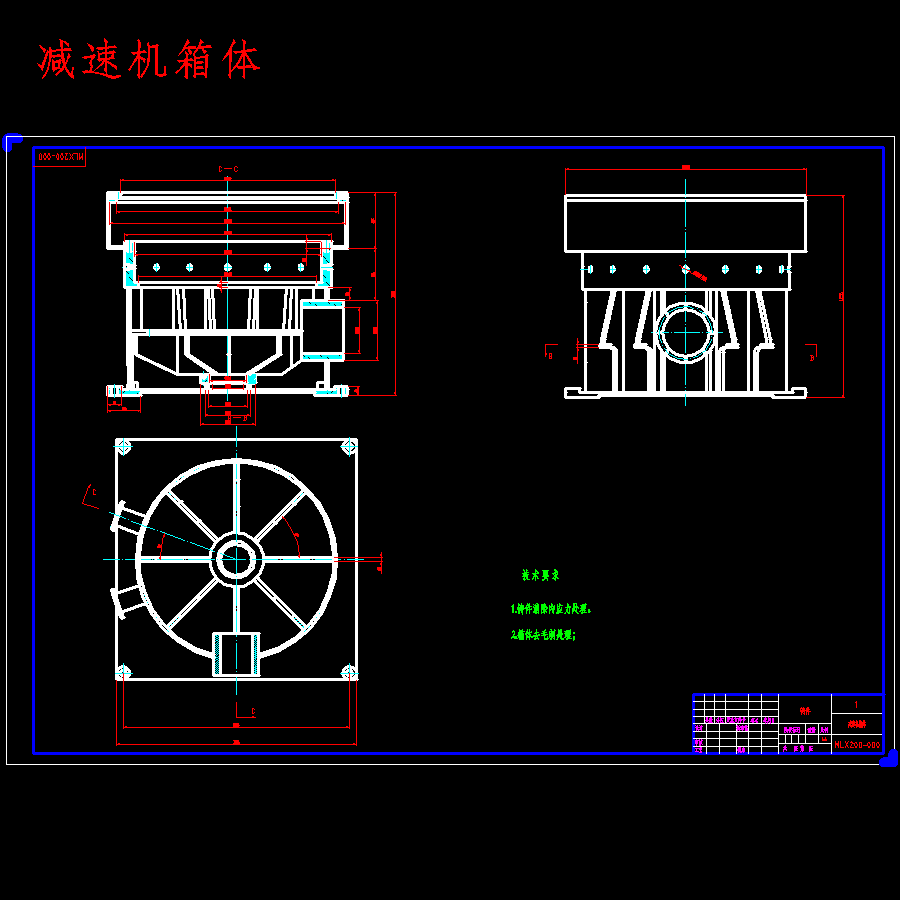

| 23 | 内齿圈.SLDPRT | 777.95K |
| 24 | 内齿套.SLDPRT | 791.87K |
| 25 | 卡环.SLDPRT | 75.90K |
| 26 | 压板.SLDPRT | 84.06K |
| 27 | 压盖.SLDPRT | 216.50K |
| 28 | 圆柱滚子轴承170×310×86NJ2234E.SLDPRT | 229.97K |
| 29 | 圆柱销12×50.SLDPRT | 59.86K |
| 30 | 圆柱销50×120.SLDPRT | 62.23K |
| 31 | 圆锥滚子轴承120×260×59.53000003系列30324.SLDPRT | 226.92K |
| 32 | 圆锥滚子轴承170×310×57（3000002系列30234）.SLDPRT | 233.94K |
| 33 | 垫块.SLDPRT | 97.36K |
| 34 | 垫环.SLDPRT | 86.43K |
| 35 | 太阳轮.SLDPRT | 716.26K |
| 36 | 定距环.SLDPRT | 79.07K |
| 37 | 定距环三.SLDPRT | 82.84K |
| 38 | 定距环二.SLDPRT | 88.73K |
| 39 | 推力瓦.SLDPRT | 108.60K |
| 40 | 推力瓦组件.SLDASM | 89.16K |
| 41 | 支座.SLDPRT | 68.84K |
| 42 | 球顶.SLDPRT | 85.50K |
| 43 | 甩油环.SLDPRT | 91.67K |
| 44 | 箱体.SLDPRT | 1.92M |
| 45 | 行星架.SLDPRT | 357.50K |
| 46 | 行星架组件.SLDASM | 2.28M |
| 47 | 行星轮.SLDPRT | 492.87K |
| 48 | 行星轮轴.SLDPRT | 156.94K |
| 49 | 视孔盖板一.SLDPRT | 64.09K |
| 50 | 视孔盖板二.SLDPRT | 106.04K |
| 51 | 调心滚子轴承140×250×88（2000032系列23228）.SLDPRT | 1.01M |
| 52 | 调心滚子轴承170×360×120（2000023系列22334）.SLDPRT | 833.80K |
| 53 | 调心滚子轴承340×520×133（2000030系列23068）.SLDPRT | 1.27M |
| 54 | 调整垫圈.SLDPRT | 155.00K |
| 55 | 调整环.SLDPRT | 95.41K |
| 56 | 调质垫片.SLDPRT | 93.19K |
| 57 | 调质垫片二.SLDPRT | 88.70K |
| 58 | 轴套.SLDPRT | 70.94K |
| 59 | 轴承衬套.SLDPRT | 244.05K |
| 60 | 轴承衬套二.SLDPRT | 195.33K |
| 61 | 轴端挡板.SLDPRT | 84.85K |
| 62 | 输入轴.SLDPRT | 132.14K |
| 63 | 输入轴组件.SLDASM | 1.21M |
| 64 | 输出法兰.SLDPRT | 379.69K |
| 65 | 输出法兰压盖.SLDPRT | 144.91K |
| 66 | 连接筋柱.SLDPRT | 58.43K |
| 67 | 透盖.SLDPRT | 200.66K |
| 68 | 销.SLDPRT | 59.42K |
| 69 | 锥齿轮.SLDPRT | 156.01K |
| 70 | 锥齿轮组件.SLDASM | 572.12K |
| 71 | 限位架.SLDPRT | 86.85K |
| 72 | 隔圈一.SLDPRT | 73.11K |
| 73 | 鼓形齿轴.SLDPRT | 668.44K |
| 74 | A三维总装四视图.JPG | 324.71K |
| 75 | A三维总装图.JPG | 192.89K |

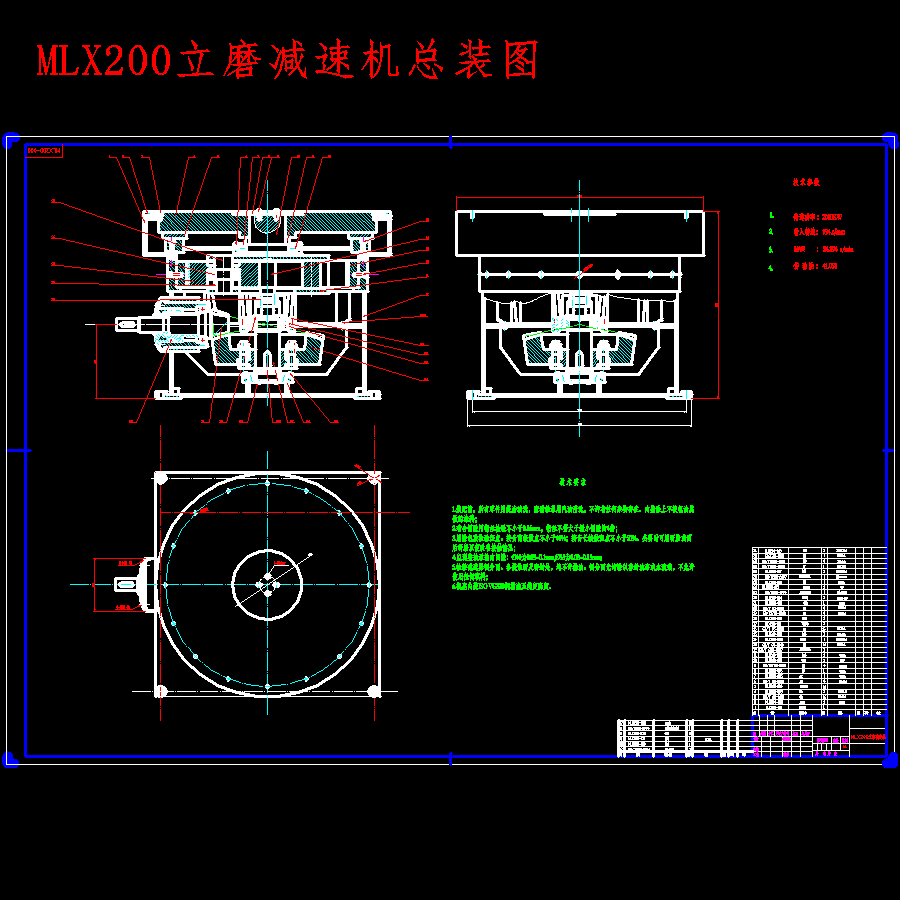

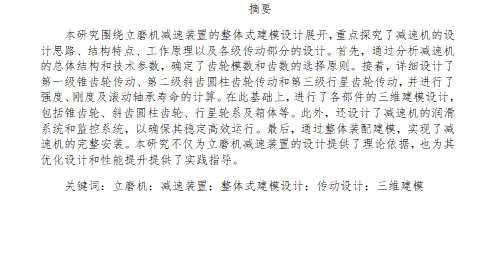

| 76 | MLX200立磨减速机总装图.png | 31.08K |
| 77 | 减速机箱体.png | 16.97K |
| 78 | 减速机转盘.png | 12.55K |
| 79 | 字数.JPG | 70.48K |
| 80 | 工作原理.JPG | 384.97K |
| 81 | 摘要.JPG | 98.68K |
| 82 | 目录.JPG | 489.01K |
| 83 | 第二轴.png | 12.02K |

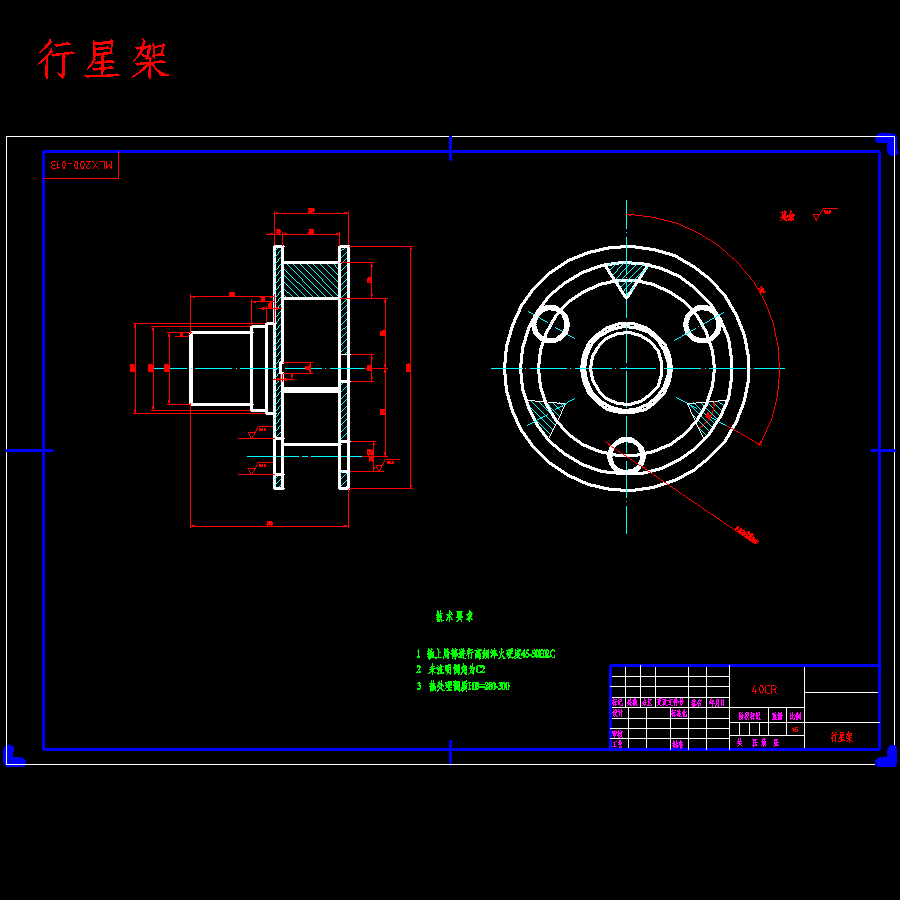

| 84 | 行星架.png | 18.16K |

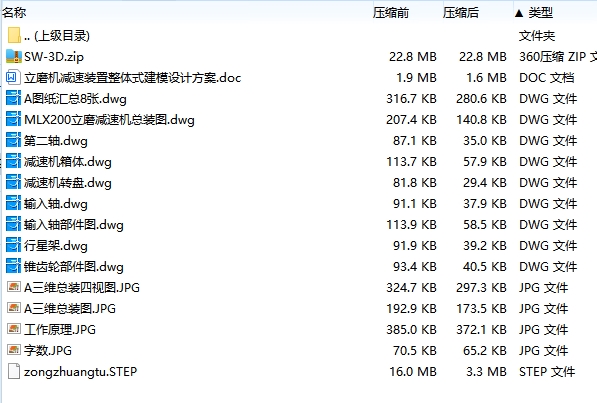

| 85 | 设计所包含文件.JPG | 167.89K |
| 86 | 输入轴.png | 15.03K |

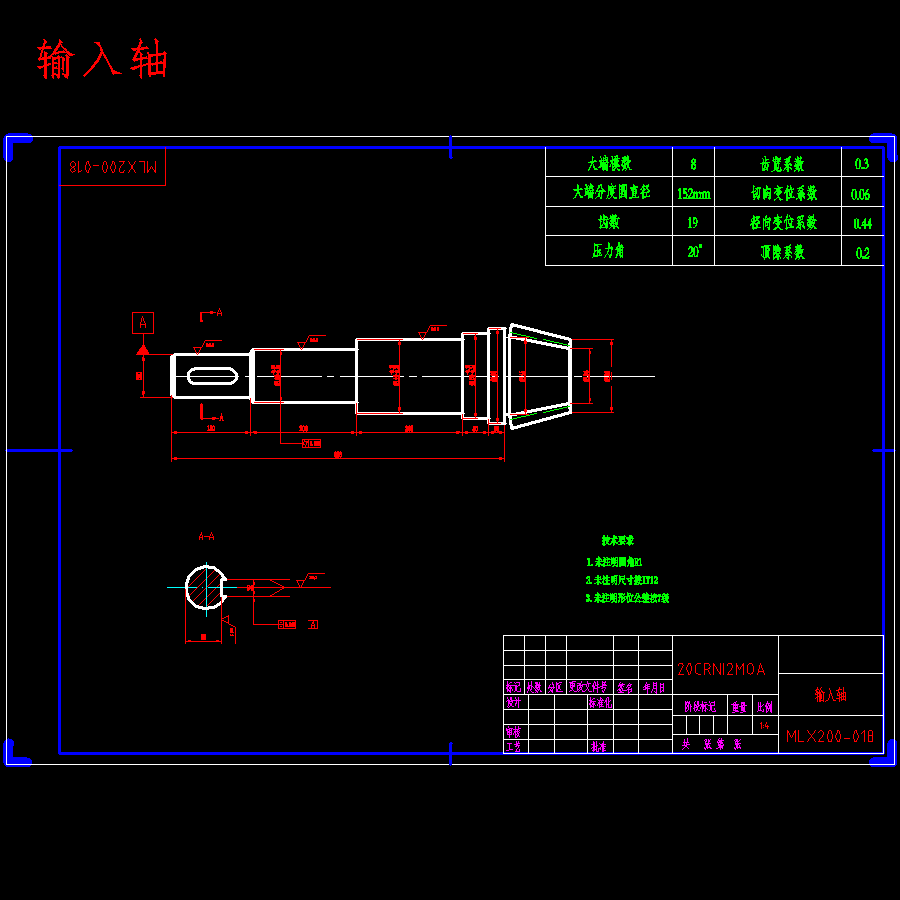

| 87 | 输入轴部件图.png | 24.00K |
| 88 | 锥齿轮部件图.png | 20.38K |
此图纸下载需要250金币
立即下载
发布者
设计吧
创作: 4912
粉丝: 41
加入时间：2024-02-20
模型信息
图纸格式：dwg,step,sldasm,sldprt
文件大小：31.65M
所需金币：250
上传时间：2024-07-02 09:38:07
是否可编辑：可修改，包括参数
版本：STEP
标签
图纸简介
