带式运输机用单级直齿圆柱齿轮减速器课程设计（F=4050N)

（ID:1477805）

改图/画图

设备部件 / 传动部件 / 带式运输机用单级直齿圆柱齿轮减速器课程设计（F=4050N)

©非原创

平面图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小

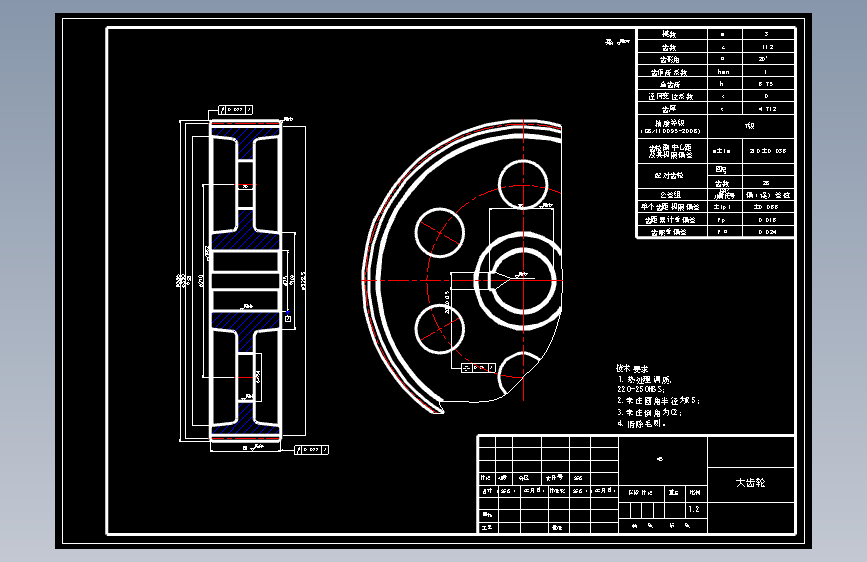

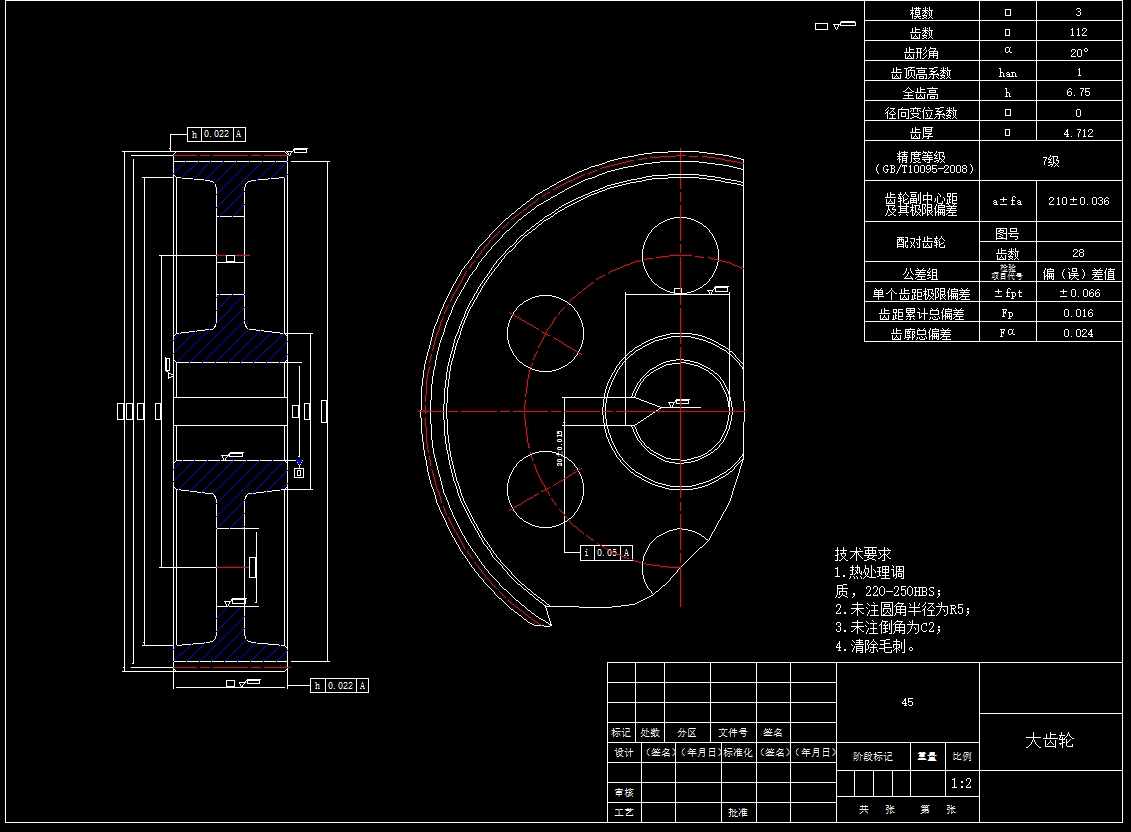

1	大齿轮（A31：2）.dwg	68.89K

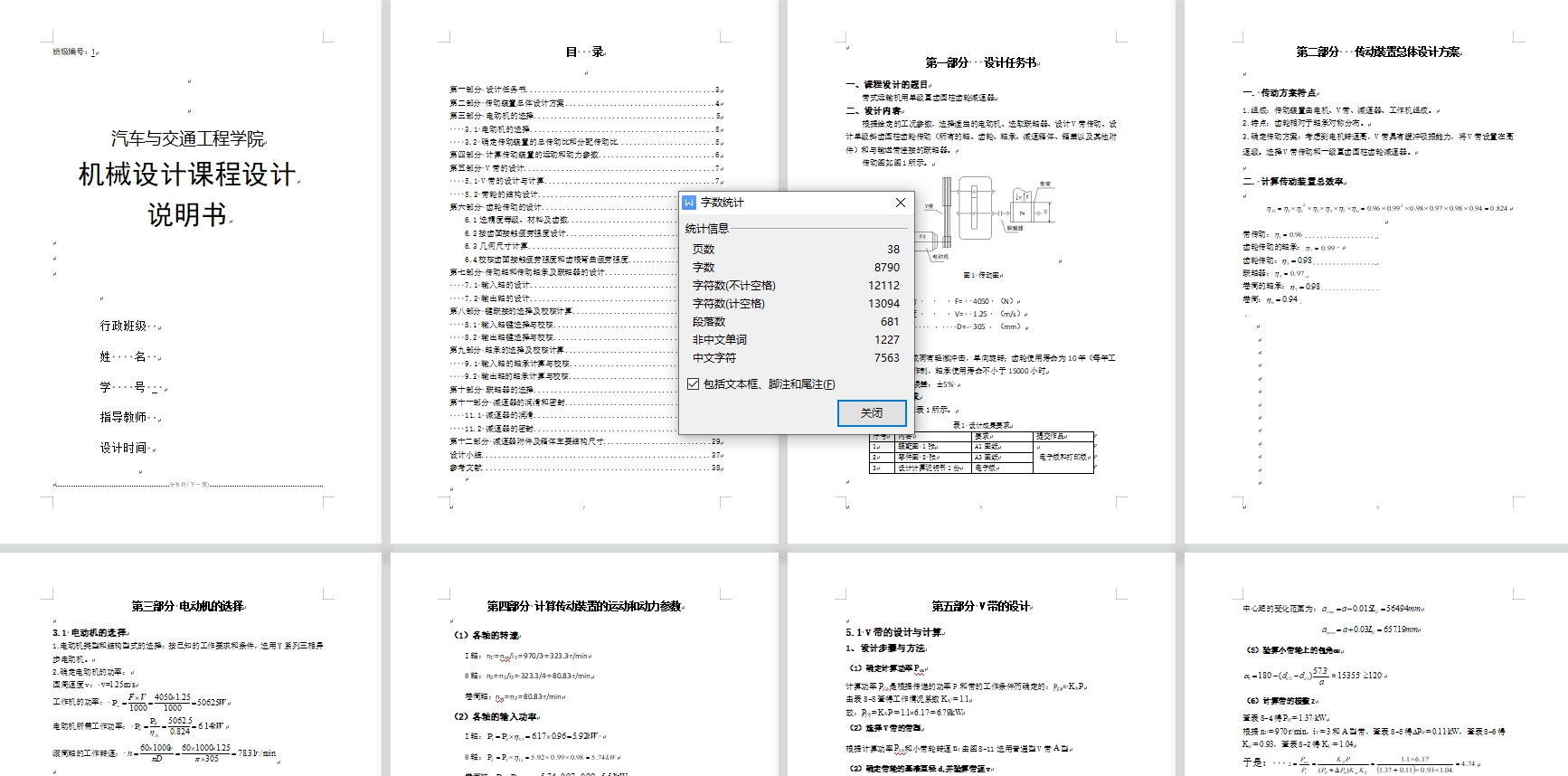

2	机械设计减速器设计说明书.docx	837.49K

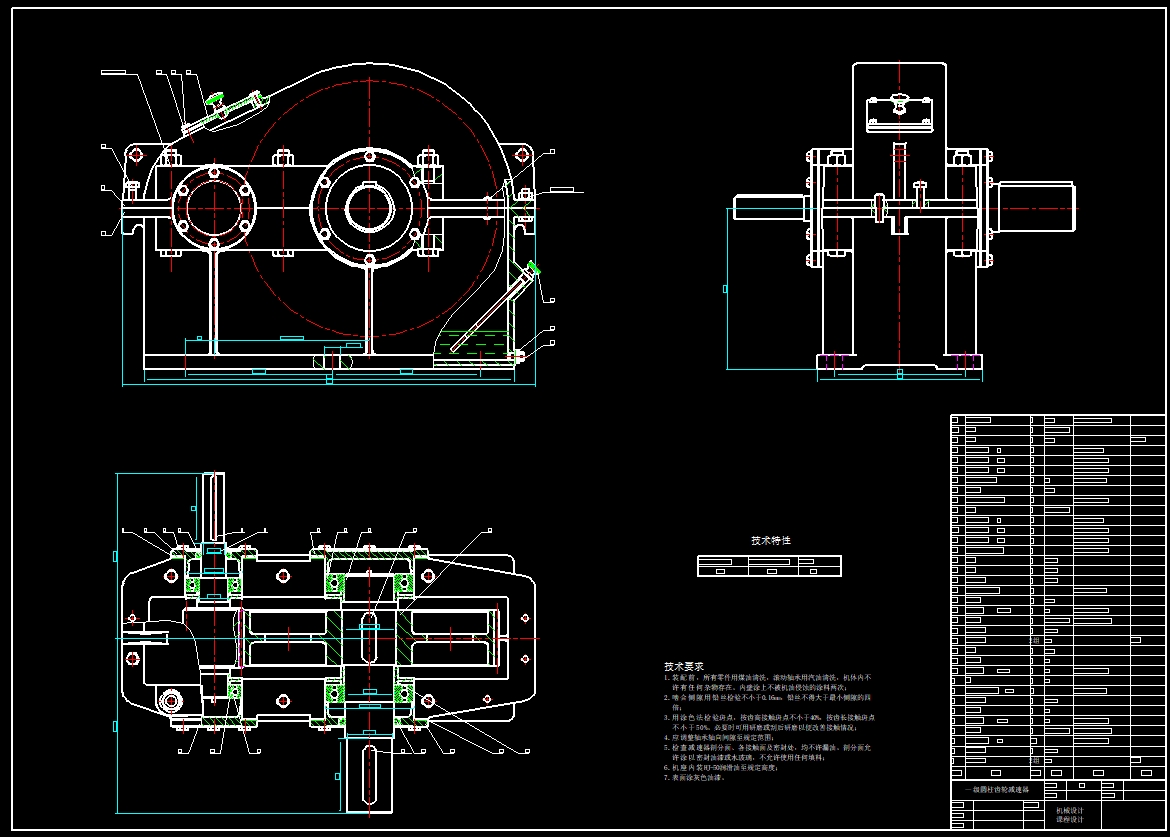

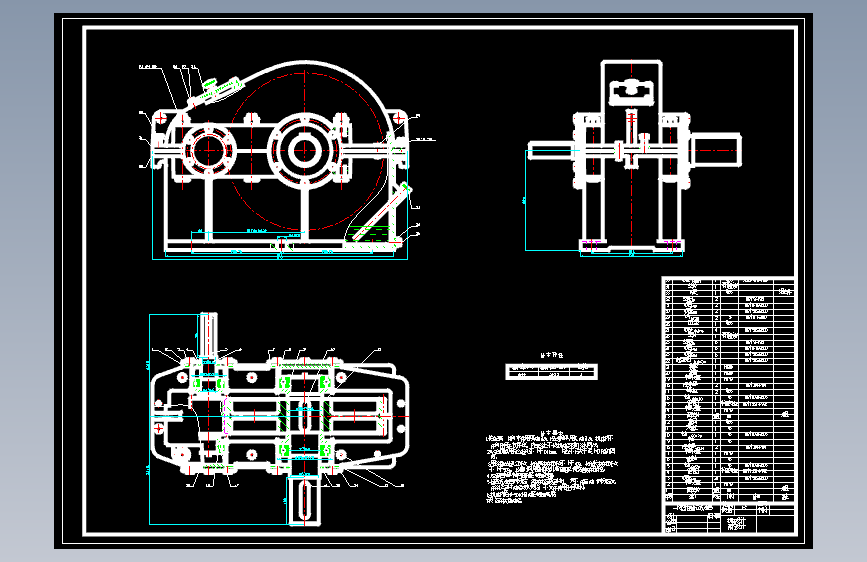

3	装配图A11：2.dwg	169.66K

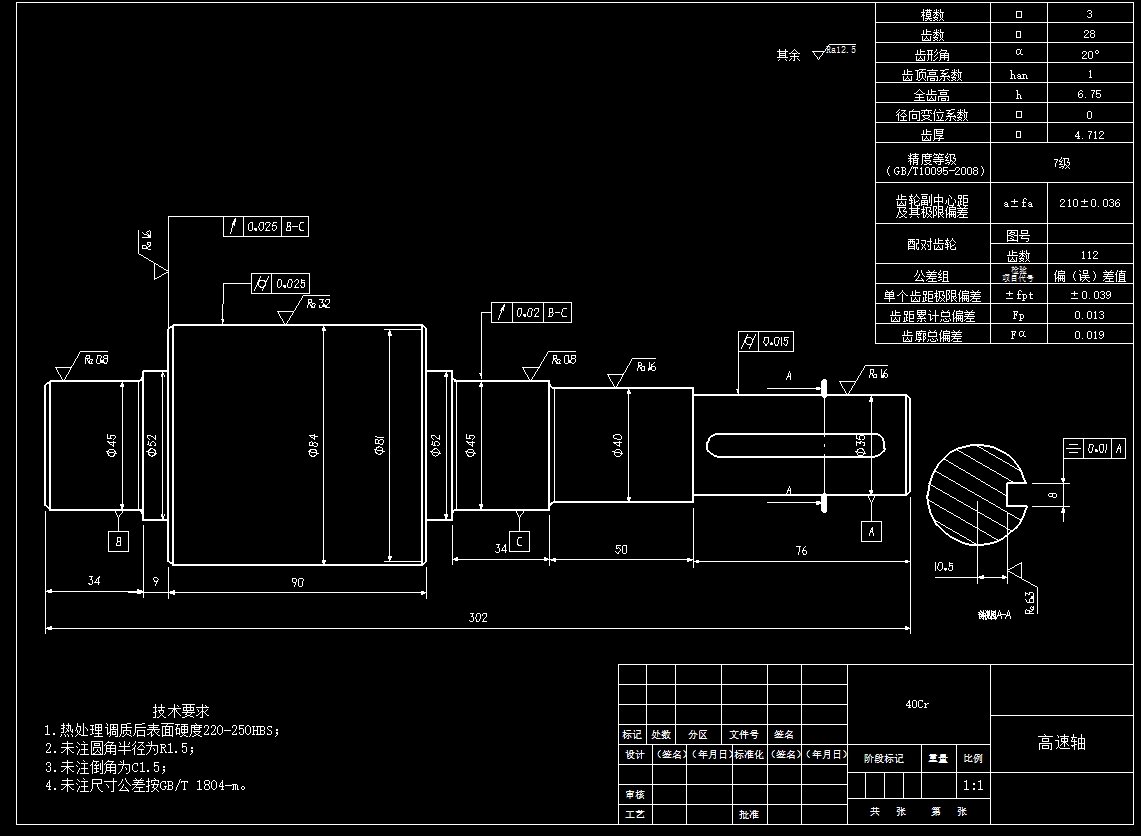

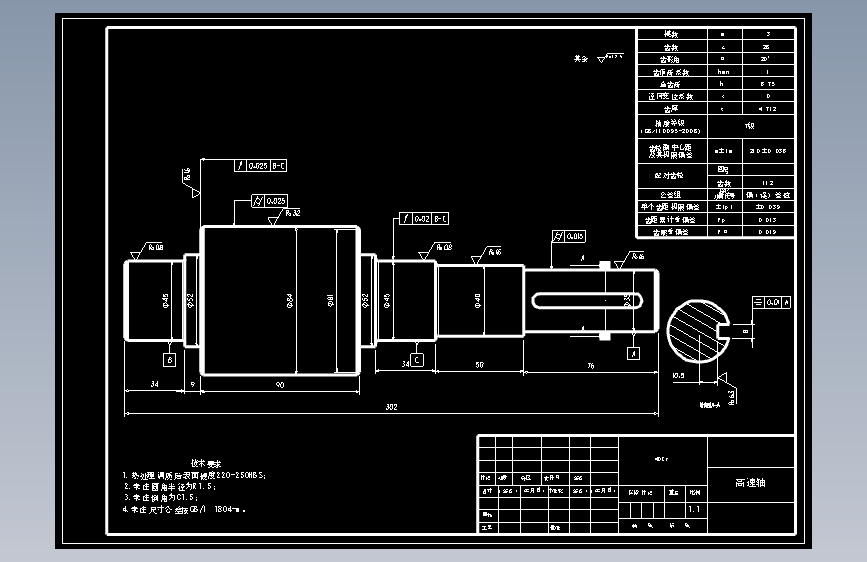

4	高速轴（A3）（1：1）.dwg	122.59K

此图纸下载需要40金币

立即下载

发布者

火星上的冷风

创作: 338

粉丝: 23

加入时间：2023-05-25

私信

关注

模型信息

图纸ID：1477805

图纸格式：dwg

文件大小：829.81KB

所需金币：40

上传时间：2024-07-05 17:10:19

是否可编辑：可修改，包括参数

软件版本：AutoCAD 2004

图纸简介

运输带工作拉力 F= 4050 （N）运输带工作速度 V= 1.25 （m/s）滚筒直径 D= 305 （mm）工作条件：载荷有轻微冲击，单向旋转；齿轮使用寿命为10年（每年工作300天），两班工作制，轴承使用寿命不小于15000小时运输带速度误差：±5%.根据给定的工况参数，选择适当的电动机、选取联轴器、设计V带传动、设计单级斜齿圆柱齿轮传动（所有的轴、齿轮、轴承、减速箱体、箱盖以及其他附件）和与输送带连接的联轴器。
