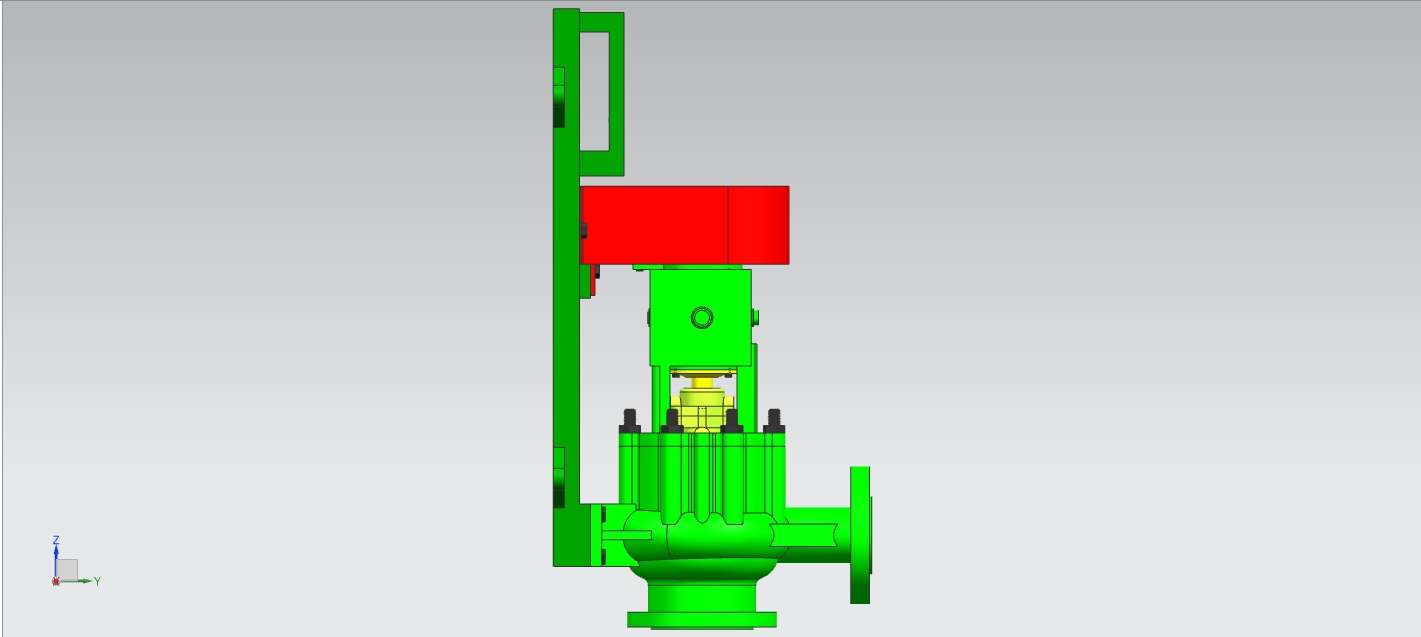

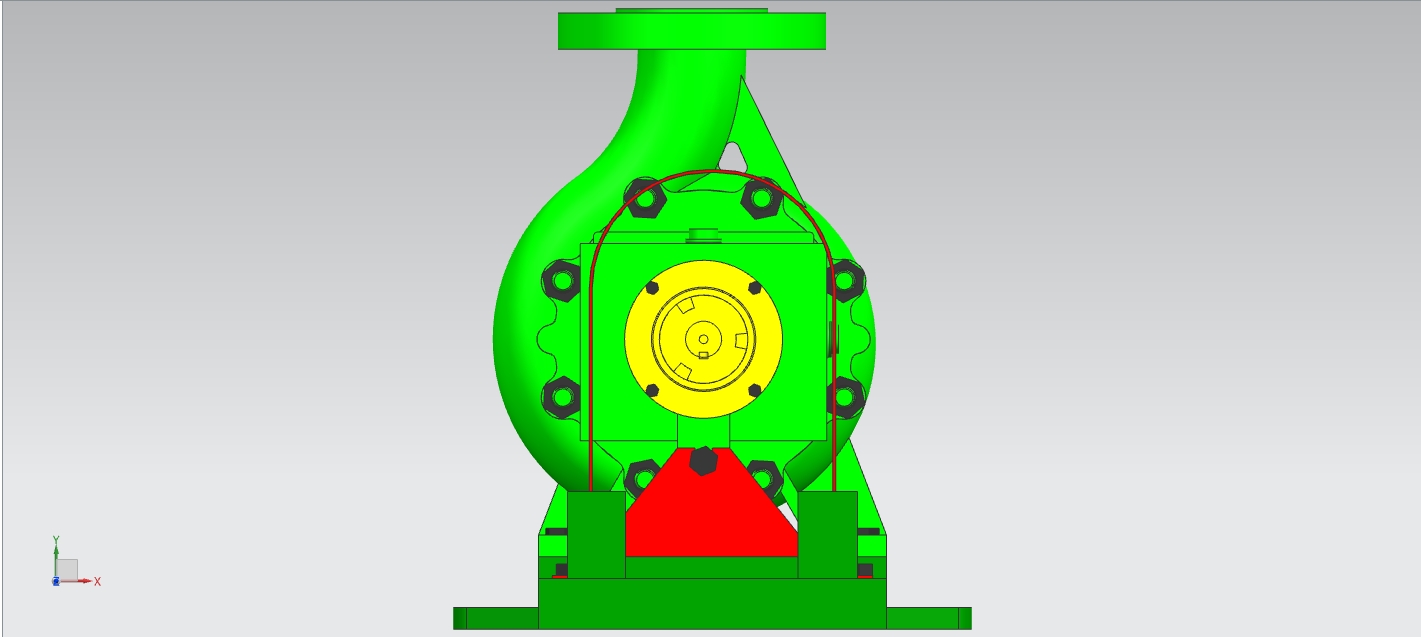

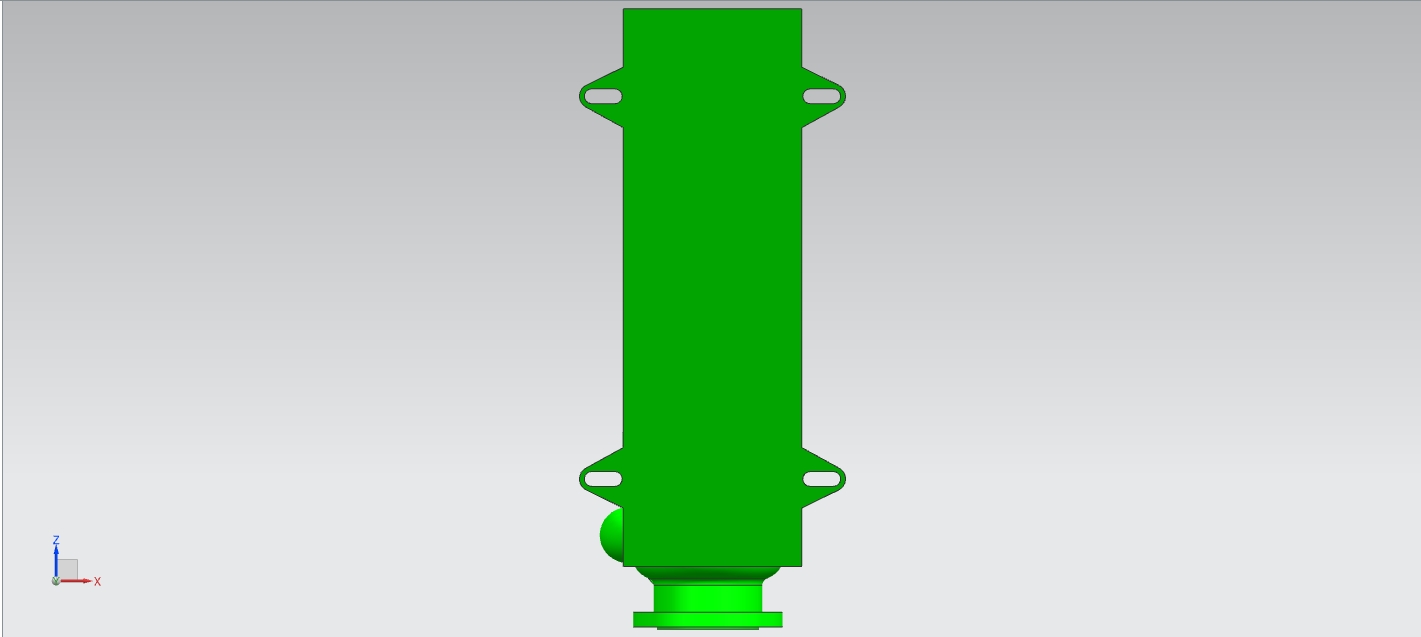

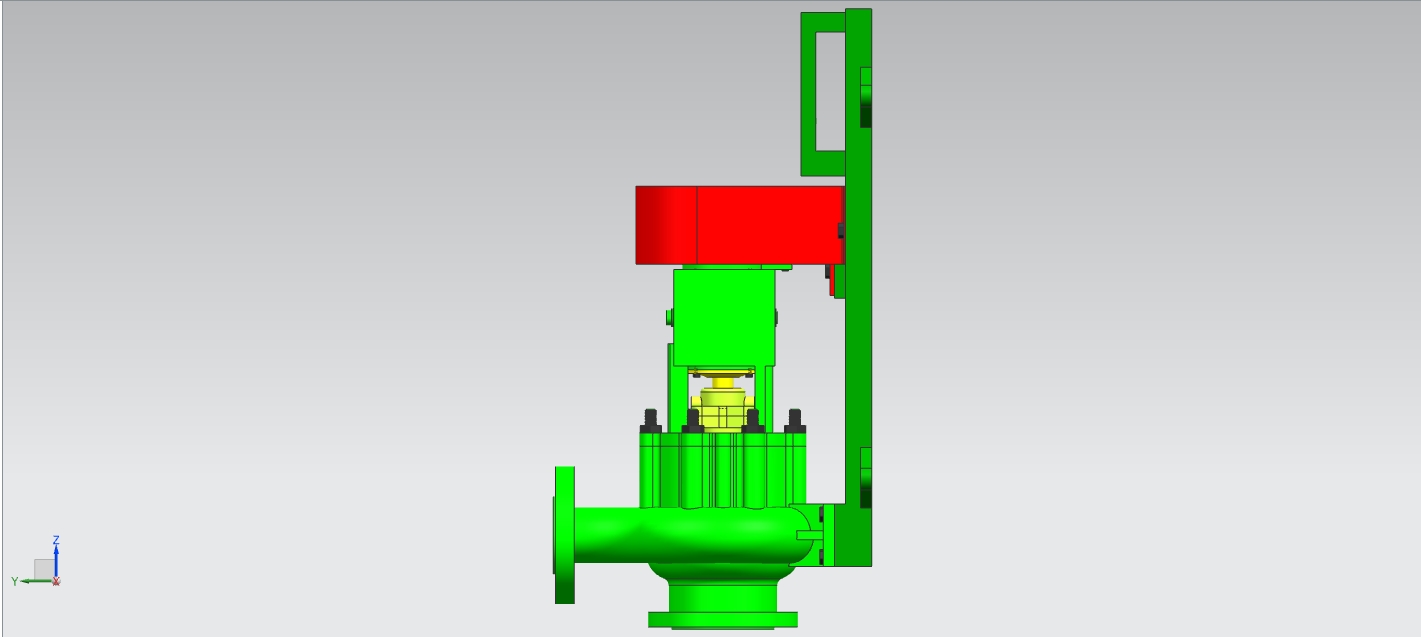

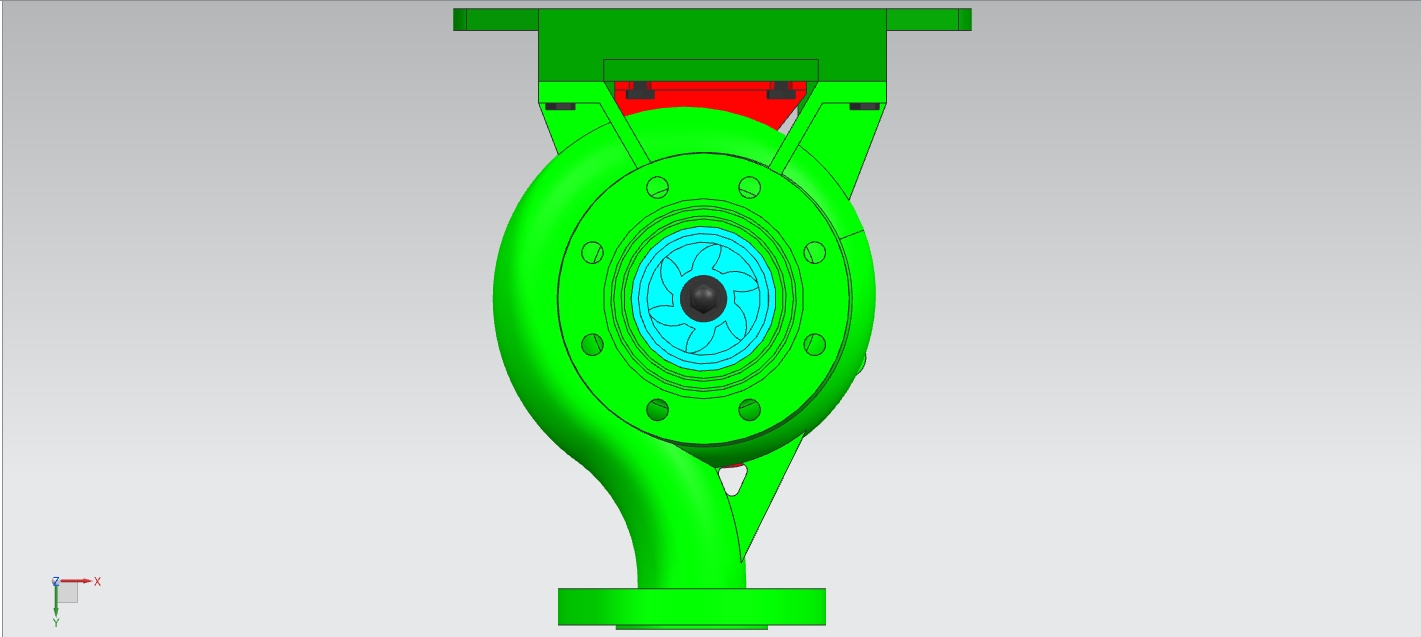

UG碱泵（ID:1481431）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17203556249035.zip | 13.96M |
| 2 | HJ碱泵装配.prt | 289.50K |
| 3 | M10底板螺丝.prt | 248.00K |
| 4 | M10护罩螺丝.prt | 2.39M |
| 5 | M10支架螺丝.prt | 227.00K |
| 6 | M16螺母.prt | 210.50K |
| 7 | M6轴承压盖螺丝.prt | 1.55M |
| 8 | 叶轮.prt | 377.50K |
| 9 | 叶轮螺母.prt | 972.00K |
| 10 | 密封压管.prt | 272.00K |
| 11 | 底板.prt | 556.00K |
| 12 | 护罩.prt | 195.50K |
| 13 | 支架.prt | 223.50K |
| 14 | 机械密封.prt | 372.00K |
| 15 | 泵壳.prt | 6.78M |
| 16 | 滚动轴承.prt | 312.00K |
| 17 | 联轴器1.prt | 338.00K |
| 18 | 联轴器2.prt | 223.50K |
| 19 | 蜗壳.prt | 2.20M |
| 20 | 轴.prt | 198.00K |
| 21 | 轴套.prt | 338.00K |
| 22 | 轴承压盖1.prt | 282.00K |
| 23 | 轴承压盖2.prt | 275.50K |
| 24 | 轴承支架.prt | 788.00K |
此图纸下载需要96金币
立即下载
发布者
一品三维工程师
创作: 322
粉丝: 5
加入时间：2024-05-03
模型信息
图纸ID：1481431
图纸格式：prt
文件大小：14.29M
所需金币：96
上传时间：2024-07-07 20:33:48
是否可编辑：可修改，包括参数
软件版本：UG 12
标签
UG技术
机械
设备
碱泵
图纸简介
碱泵采用UG技术进行制图，确保了设计的精确度和高效性。图纸明细表详尽展示了各组件的规格、材料及数量，技术要求则详细阐述了产品的性能标准与安全规范。
设计原理基于流体力学与耐腐蚀材料技术，通过优化的泵体设计与密封系统，实现了碱性介质的安全、高效输送。其用途明确，主要用于化工、冶金等行业，作为关键设备确保生产过程的连续性与安全性。
通过优化设计和选材，碱泵不仅稳定耐用，而且具有优秀的输送性能和操作便捷性，为各种工业应用提供了高效、可靠的流体输送解决方案。
