玉米脱粒机设计

（ID:1487375）

改图/画图

机械设备 / 非标机械 / 玉米脱粒机设计

©原创

平面图

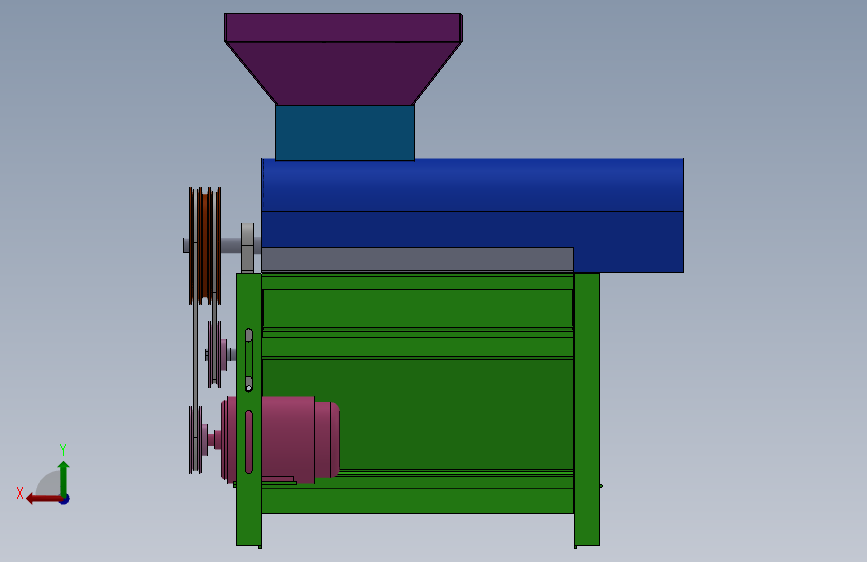

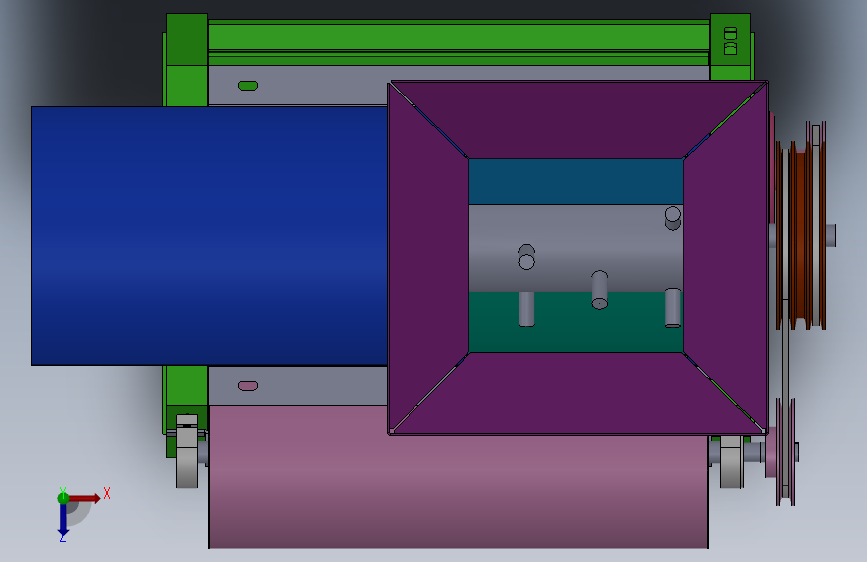

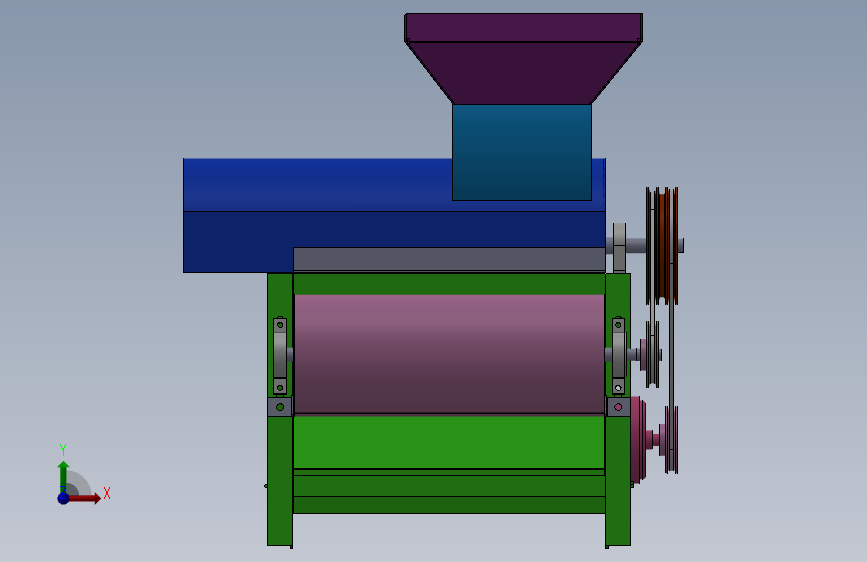

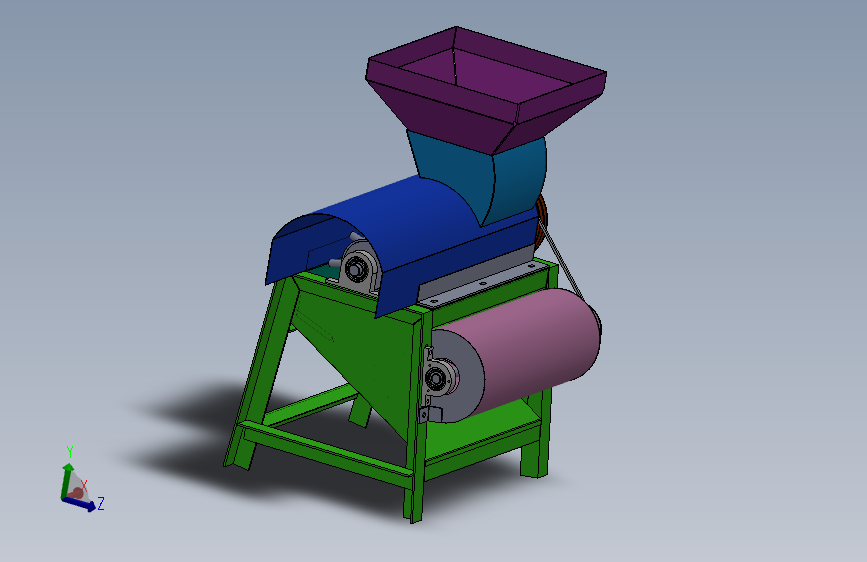

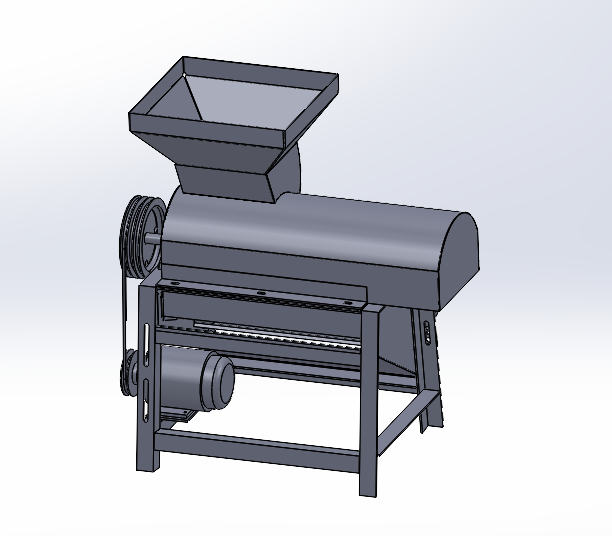

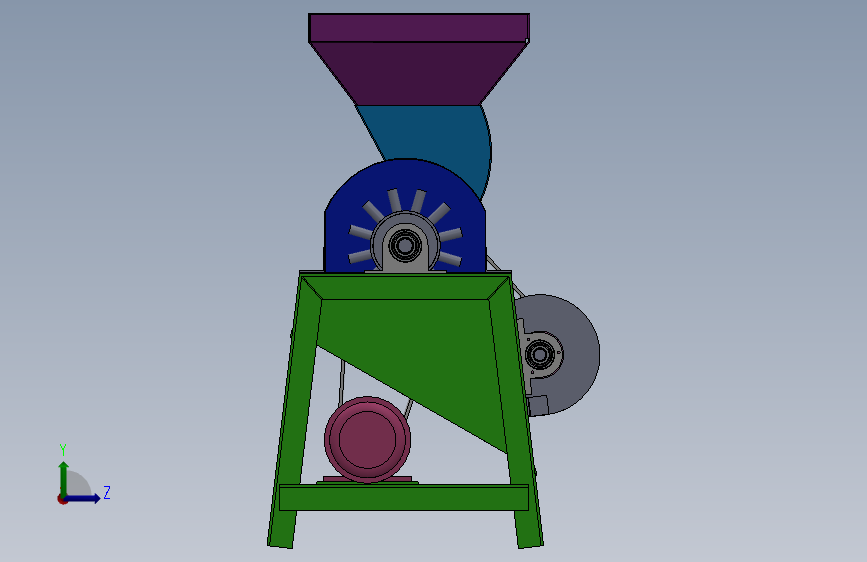

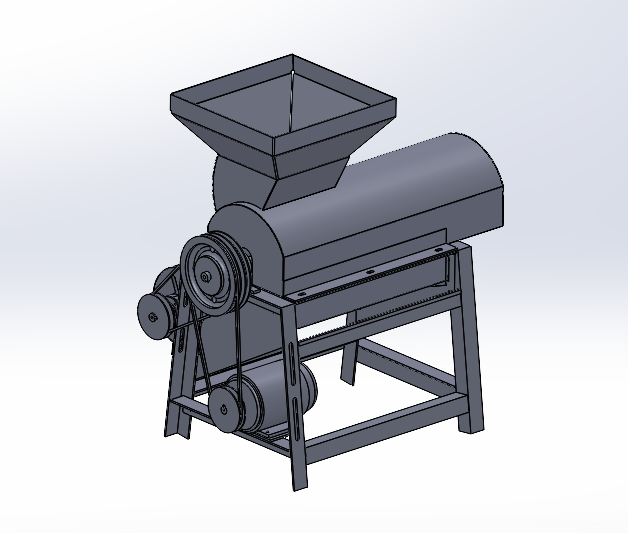

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	外文翻译.doc	688.05K

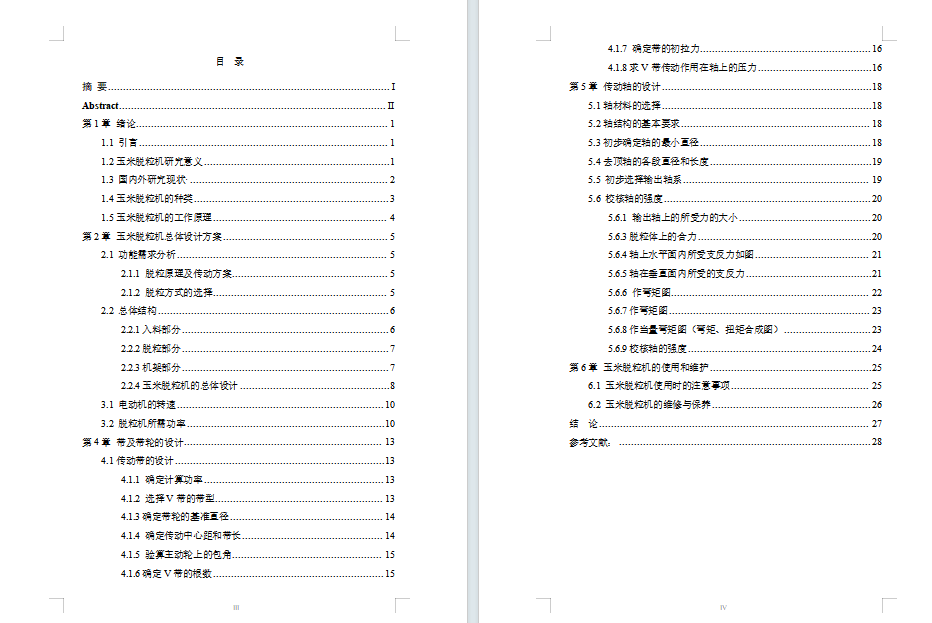

2	玉米脱粒机说明书.doc	67.45K
3	395.SLDPRT	133.50K
4	493.SLDPRT	136.00K
5	GB／T276-94深沟球轴承6204GCr4.SLDPRT	611.50K
6	GB／T276-94深沟球轴承6205GCr4.SLDPRT	666.00K
7	Y132S电机。.SLDPRT	165.27K
8	上圆前盖.SLDPRT	62.02K
9	上圆后盖.SLDPRT	126.50K
10	上圆盖.SLDPRT	103.47K
11	上盖总装.SLDASM	146.78K
12	上盖支架.SLDPRT	170.50K
13	主轴.SLDASM	233.00K
14	主轴侧顶盘.SLDPRT	121.00K
15	主轴套筒.SLDPRT	451.50K
16	主轴苾.SLDPRT	204.50K
17	出料侧档板.SLDPRT	99.00K
18	出料底板.SLDPRT	167.50K
19	出料挡板.SLDPRT	196.00K
20	右腿.SLDPRT	264.50K
21	小带轮.SLDPRT	115.76K
22	左腿.SLDPRT	214.50K
23	机架焊接总装.SLDASM	147.53K

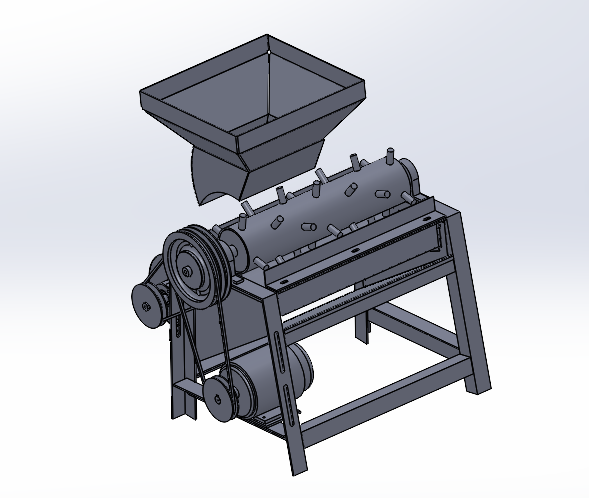

24	玉米脱粒机总装.SLDASM	1.45M
25	电机板.SLDPRT	155.00K
26	皮带轮.SLDPRT	320.12K
27	筛底.SLDPRT	117.90K
28	轴承座.SLDPRT	78.03K
29	轴承座2.SLDPRT	286.50K
30	轴承盖.SLDPRT	215.00K
31	进料上口.SLDPRT	280.76K
32	进料前斜板.SLDPRT	165.50K
33	进料口中总总装.SLDASM	69.98K
34	进料口侧板.SLDPRT	152.00K
35	进料后弯板.SLDPRT	148.00K
36	风机前侧板.SLDPRT	123.50K
37	风机叶片.SLDPRT	138.50K
38	风机吊装支撑.SLDPRT	156.50K
39	风机后侧板.SLDPRT	150.50K
40	风机总装.SLDASM	127.78K
41	风机筒.SLDPRT	113.36K
42	风机轴焊接组装.SLDASM	198.00K
43	风机轴苾焊加工.SLDPRT	272.00K

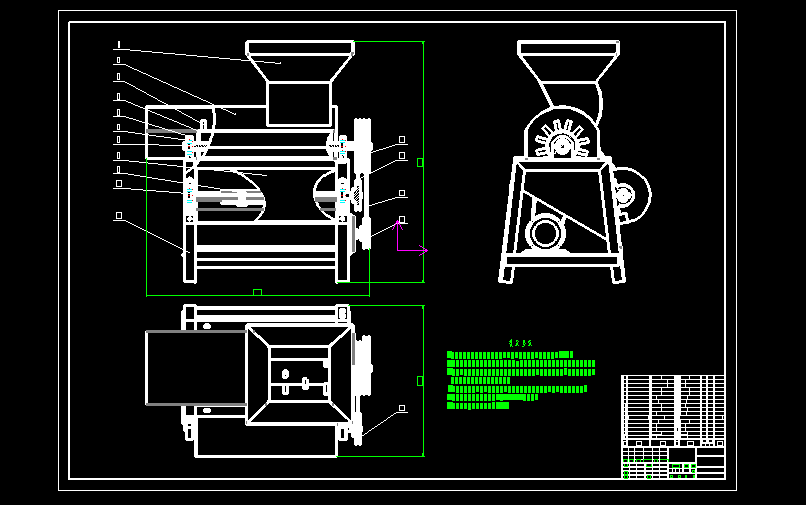

44	1玉米脱粒机总装-A0.DWG	260.18K

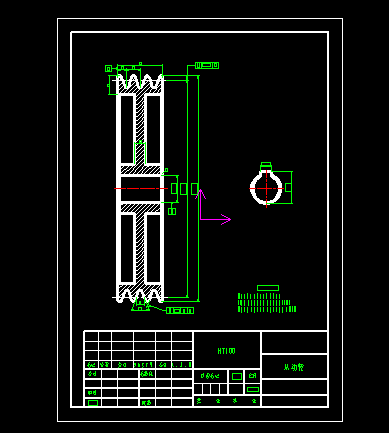

45	2从动轮A4.dwg	113.38K

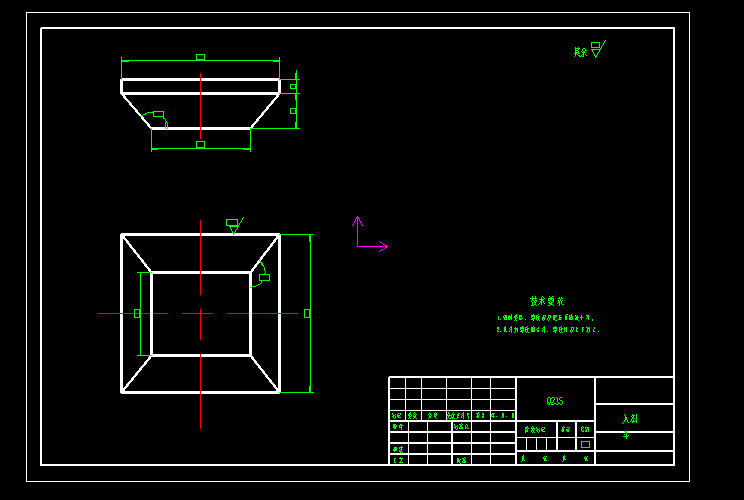

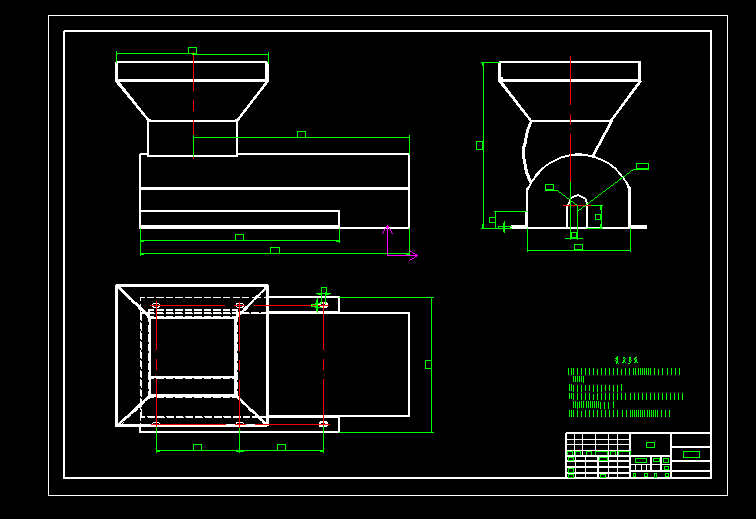

46	3入料斗-A3.dwg	198.60K

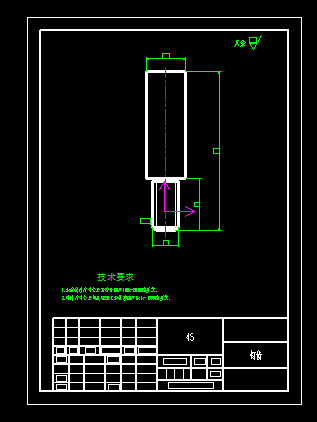

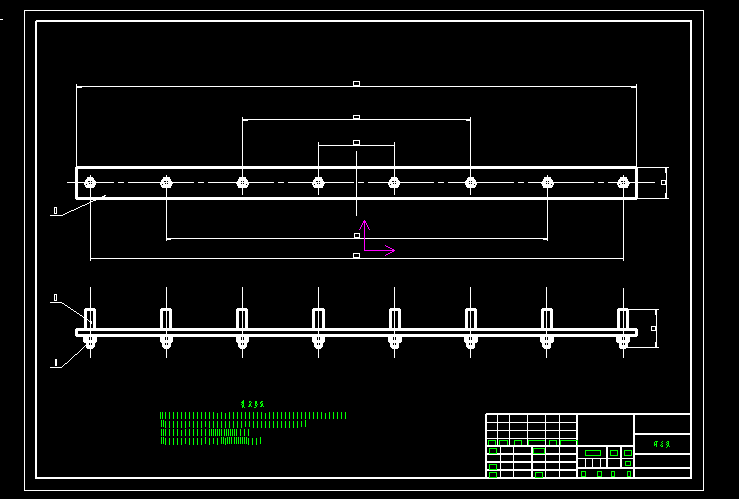

47	4钉齿-A4.dwg	100.03K
48	5钉齿条-A2.dwg	211.56K
49	6上盖部件-A1.dwg	234.23K
50	7上圆后盖-A3.dwg	191.91K

此图纸下载需要1300金币

立即下载

发布者

科弈设计代做毕设keyicad2

创作: 225

粉丝: 25

加入时间：2023-11-11

私信

关注

模型信息

图纸ID：1487375

图纸格式：sldprt,sldasm,dwg

文件大小：6.85M

所需金币：1300

上传时间：2024-07-09 11:08:14

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

图纸简介

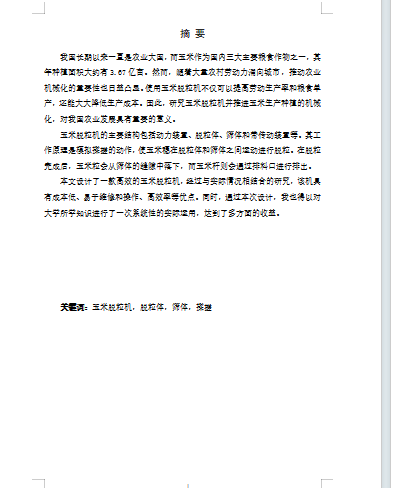

我国长期以来一直是农业大国，而玉米作为国内三大主要粮食作物之一，其年种植面积大约有3.67亿亩。然而，随着大量农村劳动力涌向城市，推动农业机械化的重要性也日益凸显。使用玉米脱粒机不仅可以提高劳动生产率和粮食单产，还能大大降低生产成本。因此，研究玉米脱粒机并推进玉米生产种植的机械化，对我国农业发展具有重要的意义。玉米脱粒机的主要结构包括动力装置、脱粒体、筛体和带传动装置等。其工作原理是模拟揉搓的动作，使玉米穗在脱粒体和筛体之间运动进行脱粒。在脱粒完成后，玉米粒会从筛体的缝隙中落下，而玉米杆则会通过排料口进行排出。本文设计了一款高效的玉米脱粒机，经过与实际情况相结合的研究，该机具有成本低、易于
