某路道口自行车人行天桥施工设计图（ID:1489700）

交通运输 / 车辆工程 / 某路道口自行车人行天桥施工设计图

©非原创

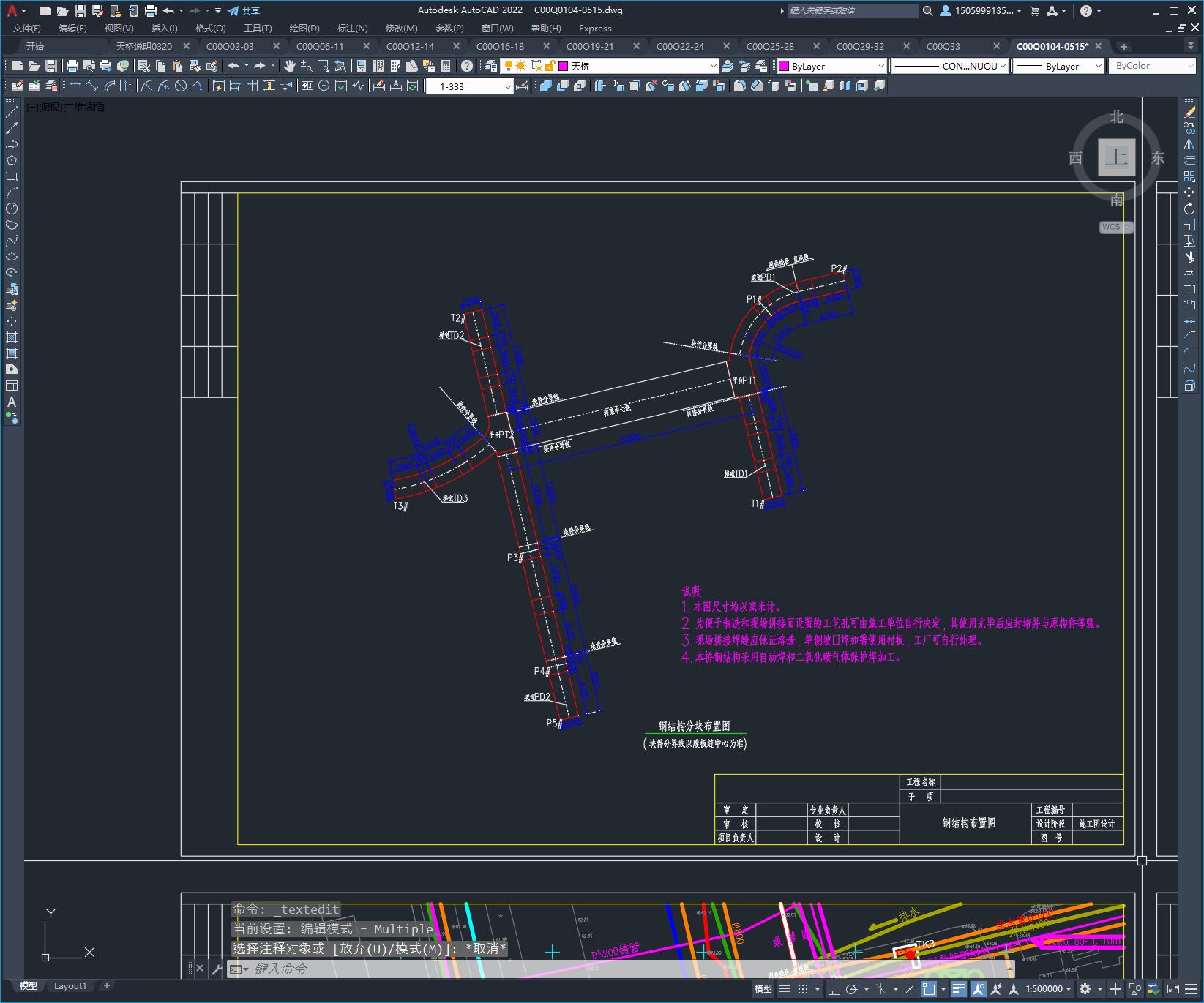

平面图

文件列表

#	文件名称	文件大小
1	17209160591912.zip	4.07M
2	C00Q0104-0515.dwg	760.75K
3	C00Q02-03.dwg	547.72K
4	C00Q06-11.dwg	702.44K
5	C00Q12-14.dwg	501.84K
6	C00Q16-18.dwg	553.16K
7	C00Q19-21.dwg	587.06K
8	C00Q22-24.dwg	948.44K
9	C00Q25-28.dwg	718.63K
10	C00Q29-32.dwg	595.31K
11	C00Q33.dwg	393.91K
12	天桥说明0320.dwg	64.82K
13	封面0320.dwg	243.81K
14	目录0320.dwg	296.16K

此图纸下载需要105金币

立即下载

发布者

辛奇迹

创作: 2477

粉丝: 8

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：4.17M

所需金币：105

上传时间：2024-07-14 08:14:22

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

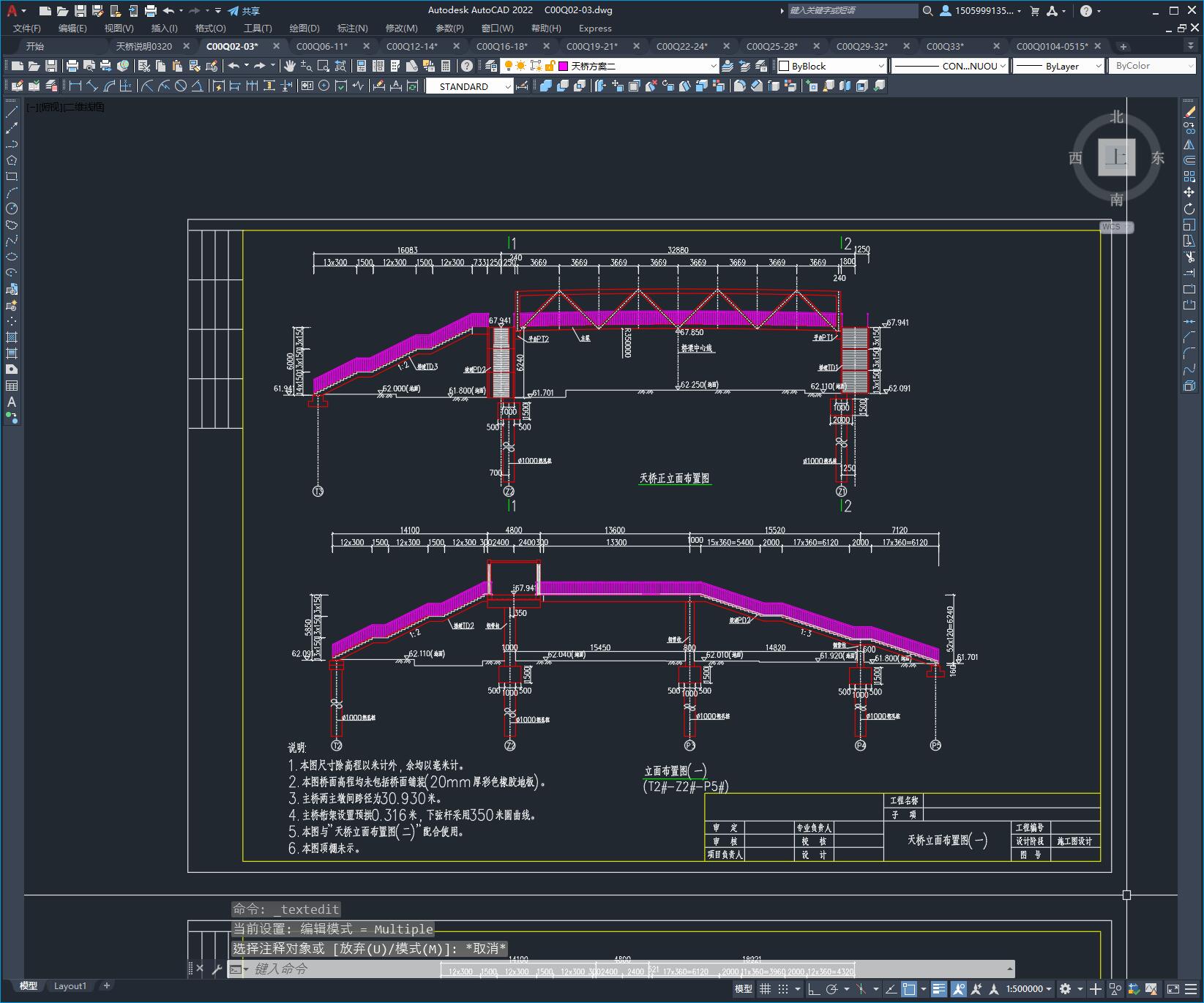

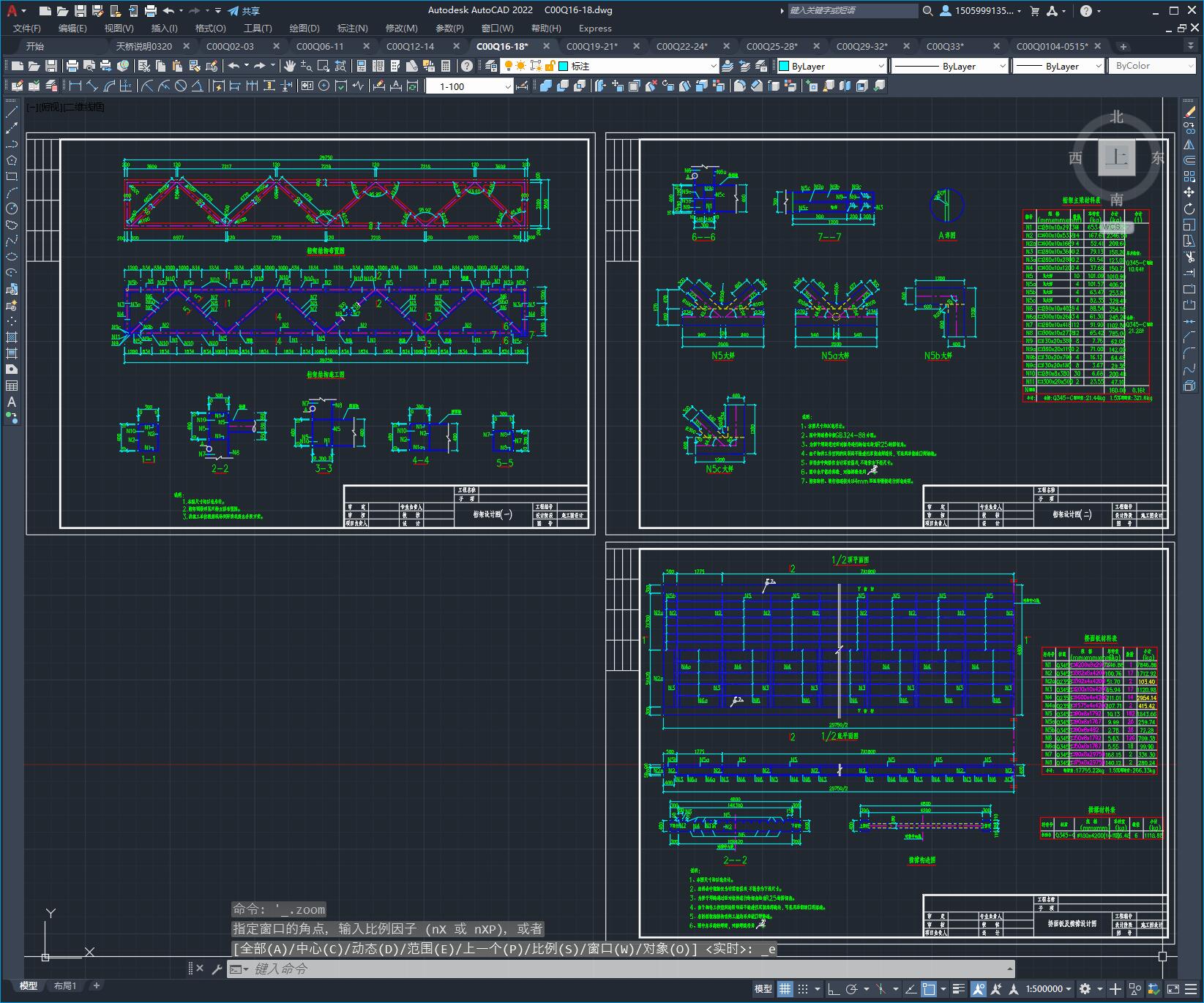

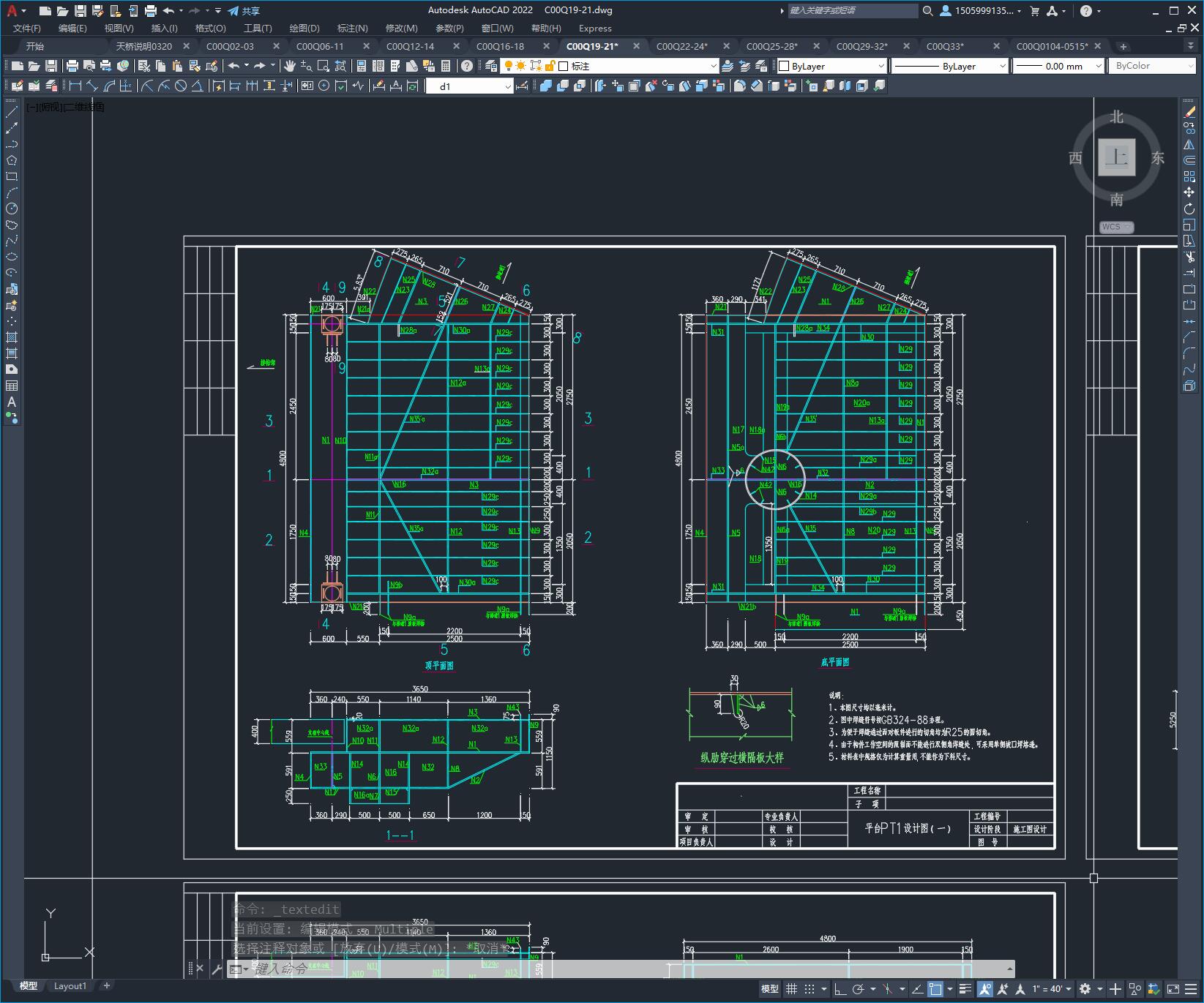

主桥设计　　　　(1)、主桥采用钢桁架梁，横向两片，中间用横撑连接。主桥跨度为29.75m，简支于两侧平台之上，主桥高3.6m，上下弦杆采用300mmx400mm的箱形截面，腹杆采用300mmx300mm的箱形截面。　　　　(2)、主桥范围内的钢桁架梁设置预拱，上下弦杆按圆弧曲线起拱，其中下弦杆起拱半径为350m的圆弧设置竖曲线，中点起拱316mm。上弦杆的起拱半径为353.2m。　　　　(3)、桁梁两端分别支承于平台(PT1、PT2)上，平台PT1支座采用四氟滑板圆板式橡胶支座，平台PT2支座采用普通圆板橡胶支座。　　　　(4)、平台(PT1、PT2)支撑桁架，并与两边的坡道(PD1
