路面抛丸机（ID:1494669）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17213765289608.rar | 74.51M |
| 2 | KEJ-103.SLDPRT | 55.44K |
| 3 | KEJ-104.SLDPRT | 55.71K |
| 4 | KEJ-105.SLDPRT | 42.79K |
| 5 | KEJ-106.SLDPRT | 56.02K |
| 6 | KEJ-107.SLDPRT | 53.17K |
| 7 | KEJ-109.SLDPRT | 48.91K |
| 8 | KEJ-110.SLDPRT | 59.73K |
| 9 | KEJ-111.SLDPRT | 52.32K |
| 10 | KEJ-112.SLDPRT | 52.73K |
| 11 | KEJ-113.SLDPRT | 55.69K |
| 12 | KEJ-114.SLDPRT | 60.47K |
| 13 | KEJ-115.SLDPRT | 54.80K |
| 14 | KEJ-116.SLDPRT | 55.51K |
| 15 | KEJ-117.SLDPRT | 53.46K |
| 16 | KEJ-118.SLDPRT | 52.86K |
| 17 | KEJ-119.SLDPRT | 61.64K |
| 18 | KEJ-120.SLDPRT | 60.62K |
| 19 | KEJ-122.SLDPRT | 58.83K |
| 20 | KEJ-141.SLDPRT | 46.92K |
| 21 | KEJ-142.SLDPRT | 104.22K |
| 22 | KEJ-143.SLDPRT | 66.02K |
| 23 | KEJ-144.SLDPRT | 70.98K |
| 24 | KEJ-145.SLDPRT | 86.98K |
| 25 | KEJ-146.SLDPRT | 73.15K |
| 26 | KEJ-2.SLDPRT | 80.72K |
| 27 | KEJ-27.SLDPRT | 55.69K |
| 28 | KEJ-31.SLDPRT | 66.55K |
| 29 | KEJ-35.SLDPRT | 54.07K |
| 30 | KEJ-36.SLDPRT | 73.03K |
| 31 | KEJ-37.SLDPRT | 72.11K |
| 32 | KEJ-40.SLDPRT | 72.87K |
| 33 | KEJ-41.SLDPRT | 63.46K |
| 34 | KEJ-50.SLDPRT | 62.24K |
| 35 | KEJ-51.SLDPRT | 63.48K |
| 36 | KEJ-53.SLDPRT | 82.46K |
| 37 | KEJ-GB858-1988圆螺母用止动垫圈68×1．5Q2151.SLDPRT | 88.23K |
| 38 | KEJ-GB╱T6170-2015[1型六角螺母M16].sldprt | 119.14K |
| 39 | KEJ-GB╱T6170-2015[1型六角螺母M20].sldprt | 121.66K |
| 40 | KEJ-GB╱T70.1-2008[内六角圆柱头螺钉M16×50].sldprt | 161.58K |
| 41 | KEJ-GB╱T70.1-2008[内六角圆柱头螺钉M20×50].sldprt | 161.63K |
| 42 | KEJ-GB／T281-94调心球轴承GCr18Mo1.SLDPRT | 316.12K |
| 43 | KEJ-GB／T812-1988圆螺母M68×245钢1.SLDPRT | 85.60K |
| 44 | KEJ-JB1091-1991骨架型真空用橡胶密封圈B-11.SLDPRT | 81.06K |
| 45 | KEJ-JBZQ4606毡圈油封90毛毡1.SLDPRT | 41.48K |
| 46 | KEJ-JB∕T7940.1-1995直通式压注油杯M10X1.SLDPRT | 72.10K |
| 47 | KEJ-m16螺栓螺母.SLDASM | 123.33K |
| 48 | KEJ-主架.SLDASM | 337.63K |
| 49 | KEJ-垫圈.SLDPRT | 76.84K |
| 50 | KEJ-复件前端盖1.SLDPRT | 113.53K |
| 51 | KEJ-复件前紧固垫.sldprt | 52.19K |
| 52 | KEJ-复件前连接盘1.SLDPRT | 92.37K |
| 53 | KEJ-复件前隔套1.SLDPRT | 57.23K |
| 54 | KEJ-复件后紧固垫.sldprt | 40.00K |
| 55 | KEJ-复件小带轮1.SLDPRT | 181.85K |
| 56 | KEJ-复件轴1.SLDPRT | 223.57K |
| 57 | KEJ-复件轴承座1.SLDPRT | 271.77K |
| 58 | KEJ-大皮带轮.SLDPRT | 192.07K |
| 59 | KEJ-带轮传动.SLDASM | 1.08M |
| 60 | KEJ-弧面壳体.SLDASM | 129.62K |
| 61 | KEJ-弧面箱.SLDPRT | 165.71K |
| 62 | KEJ-弯头1.SLDPRT | 196.38K |
| 63 | KEJ-把手.SLDPRT | 76.18K |
| 64 | KEJ-接头.SLDASM | 164.20K |
| 65 | KEJ-支撑板-2.SLDPRT | 73.65K |
| 66 | KEJ-支撑板.SLDPRT | 74.73K |
| 67 | KEJ-支撑板3.SLDPRT | 136.76K |
| 68 | KEJ-支撑柱.SLDPRT | 79.71K |
| 69 | KEJ-支架.SLDPRT | 78.69K |
| 70 | KEJ-料口.SLDPRT | 208.05K |
| 71 | KEJ-板1.SLDPRT | 61.37K |
| 72 | KEJ-板10.SLDPRT | 91.11K |
| 73 | KEJ-板11.SLDPRT | 87.40K |
| 74 | KEJ-板12.SLDPRT | 76.59K |
| 75 | KEJ-板13.SLDPRT | 58.44K |
| 76 | KEJ-板14.SLDPRT | 59.35K |
| 77 | KEJ-板15.SLDPRT | 59.81K |
| 78 | KEJ-板16.SLDPRT | 91.02K |
| 79 | KEJ-板17.SLDPRT | 53.02K |
| 80 | KEJ-板18.SLDPRT | 56.13K |
| 81 | KEJ-板2.SLDPRT | 97.72K |
| 82 | KEJ-板20.SLDPRT | 52.75K |
| 83 | KEJ-板21.SLDPRT | 48.32K |
| 84 | KEJ-板22.SLDPRT | 56.80K |
| 85 | KEJ-板23.SLDPRT | 103.38K |
| 86 | KEJ-板24.SLDPRT | 48.90K |
| 87 | KEJ-板25.SLDPRT | 84.74K |
| 88 | KEJ-板3.SLDPRT | 70.66K |
| 89 | KEJ-板30.SLDPRT | 59.27K |
| 90 | KEJ-板4.SLDPRT | 67.06K |
| 91 | KEJ-板5.SLDPRT | 59.40K |
| 92 | KEJ-板7.SLDPRT | 82.51K |
| 93 | KEJ-板88.SLDPRT | 55.81K |
| 94 | KEJ-板9.SLDPRT | 75.15K |
| 95 | KEJ-架7.SLDPRT | 68.22K |
| 96 | KEJ-电机.SLDPRT | 1.91M |
| 97 | KEJ-皮带.SLDPRT | 66.20K |
| 98 | KEJ-皮带护罩.SLDPRT | 99.97K |
| 99 | KEJ-筋板1.SLDPRT | 48.88K |
| 100 | KEJ-箱.SLDPRT | 130.37K |
| 101 | KEJ-角铁1.SLDPRT | 72.49K |
| 102 | KEJ-路面抛丸机.bak | 785.81K |
| 103 | KEJ-路面抛丸机.DWG | 1.05M |
| 104 | KEJ-路面抛丸机.SLDASM | 4.15M |
| 105 | KEJ-路面抛丸机.SLDDRW | 1.44M |
| 106 | KEJ-轮1.SLDASM | 145.51K |
| 107 | KEJ-轮2.SLDASM | 145.65K |
| 108 | KEJ-轮子.SLDPRT | 148.12K |
| 109 | KEJ-进料.SLDASM | 292.94K |
| 110 | KEJ-钣金1.SLDPRT | 94.91K |
| 111 | KEJ-零件22.SLDPRT | 50.36K |
| 112 | 减速外形.SLDPRT | 71.88K |

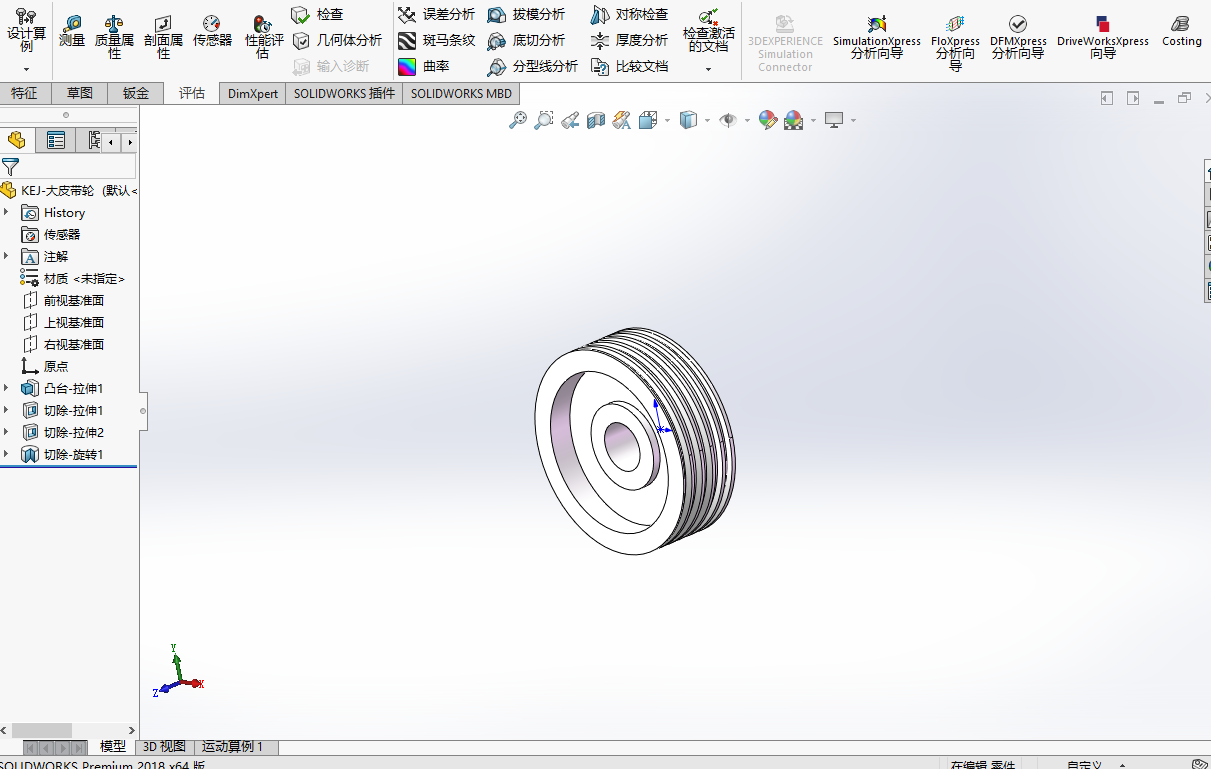

| 113 | 带轮建模细节.png | 210.81K |
| 114 | 弧面壳体建模细节.png | 193.13K |
| 115 | 扶手.SLDPRT | 118.07K |
| 116 | 把手建模细节.png | 193.82K |
| 117 | 折弯件.SLDPRT | 97.14K |
| 118 | 抛丸机-轮.SLDPRT | 105.85K |
| 119 | 抛丸机局部细节.png | 391.19K |

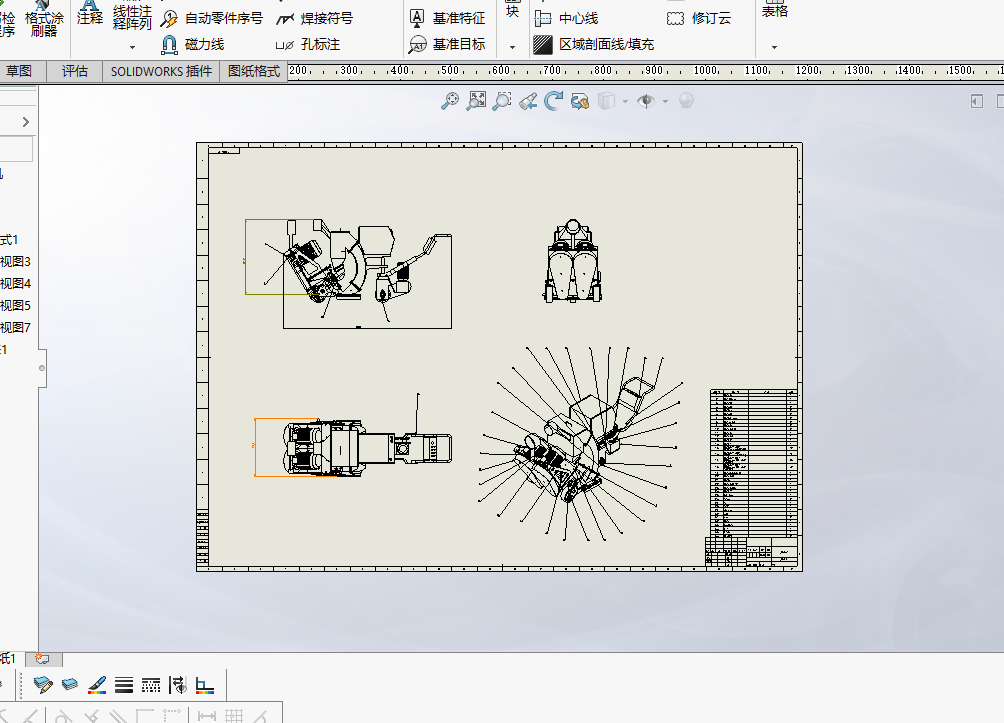

| 120 | 抛丸机工程图.png | 292.34K |
| 121 | 抛丸机（无参数参考学习）.SLDPRT | 41.33M |
| 122 | 控制箱.SLDPRT | 96.10K |
| 123 | 支座.SLDPRT | 72.13K |
| 124 | 电机.SLDPRT | 986.99K |
| 125 | 电机.STEP | 963.05K |

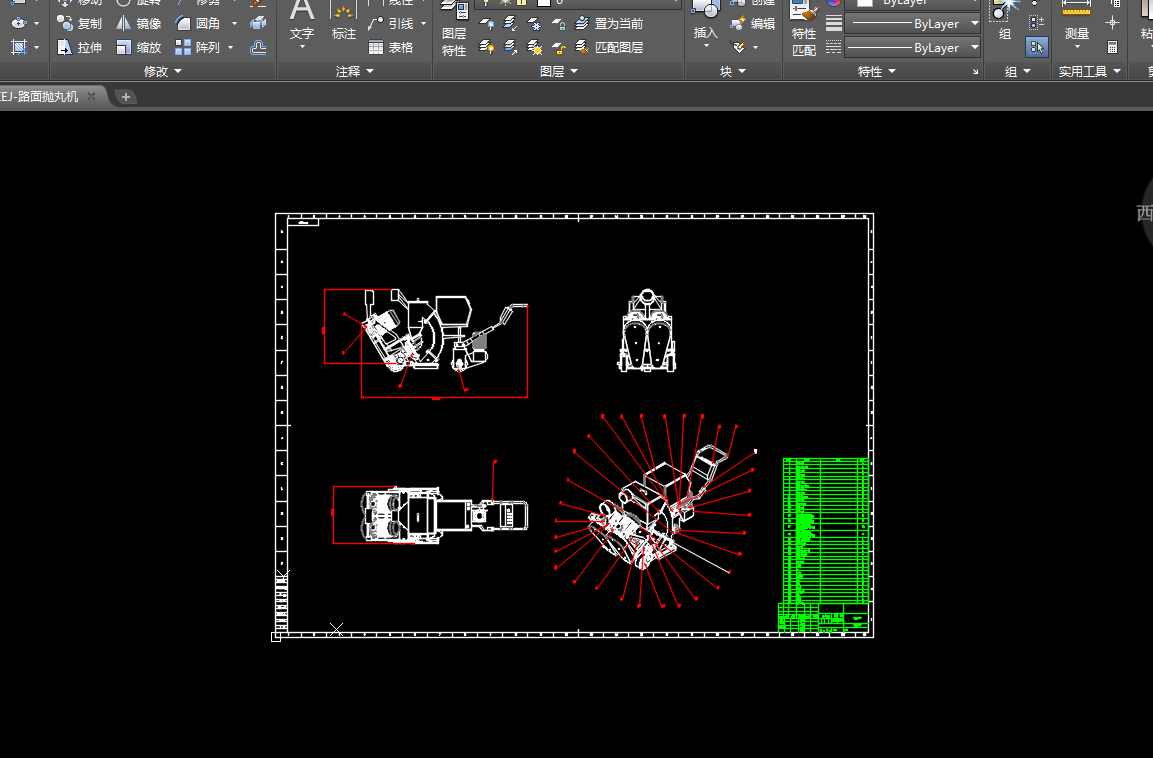

| 126 | 路面抛丸机CAD平面.png | 98.28K |
| 127 | 路面抛丸机侧面.png | 254.22K |
| 128 | 路面抛丸机俯视.png | 241.52K |
| 129 | 路面抛丸机装配.png | 273.48K |
| 130 | 轴-2.SLDPRT | 72.22K |
| 131 | 轴.SLDPRT | 117.75K |
| 132 | 轴.STEP | 83.72K |
| 133 | 轴承座.SLDPRT | 335.61K |
| 134 | 轴承座.STEP | 342.42K |
| 135 | 链轮链条.SLDPRT | 11.12M |
| 136 | 镜向折弯件.SLDPRT | 69.37K |
此图纸下载需要250金币
立即下载
发布者
跃飞空间
创作: 1302
粉丝: 83
加入时间：2021-08-24
模型信息
图纸格式：sldprt,sldasm,dwg,slddrw,step
文件大小：76.3M
所需金币：250
上传时间：2024-07-19 16:10:21
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
图纸简介

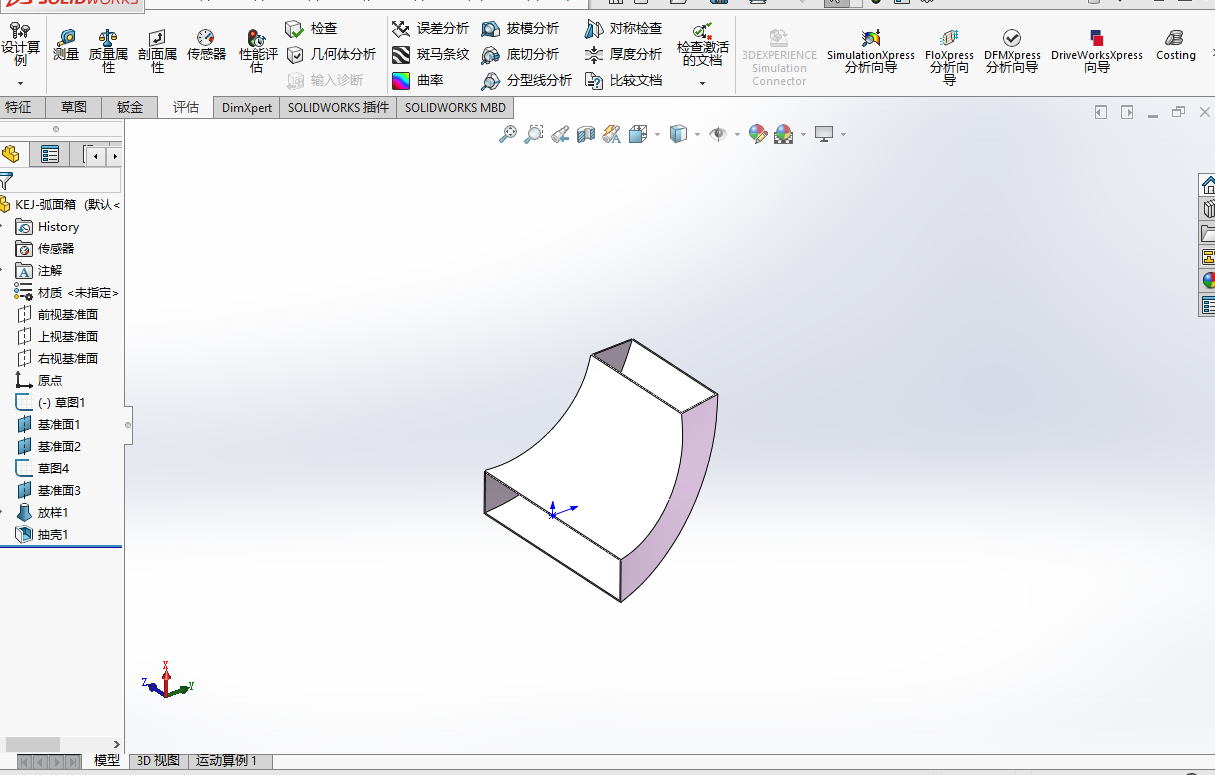

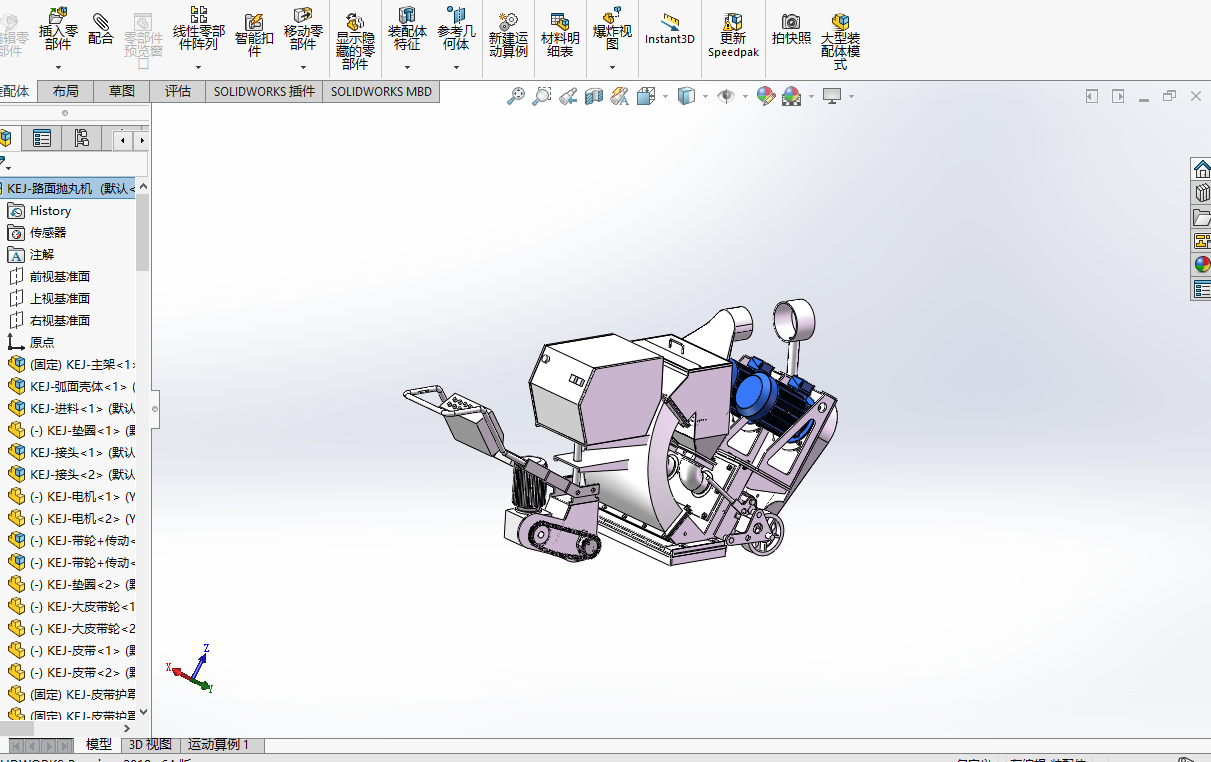

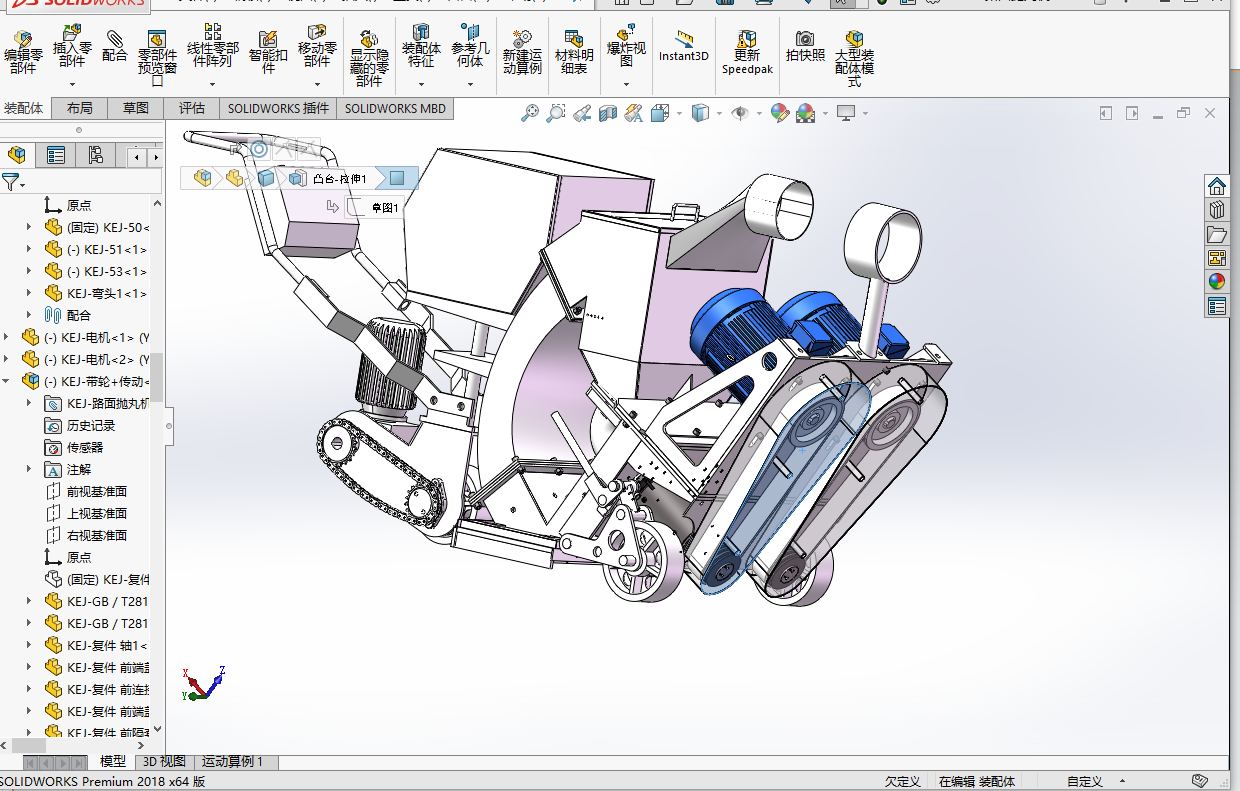

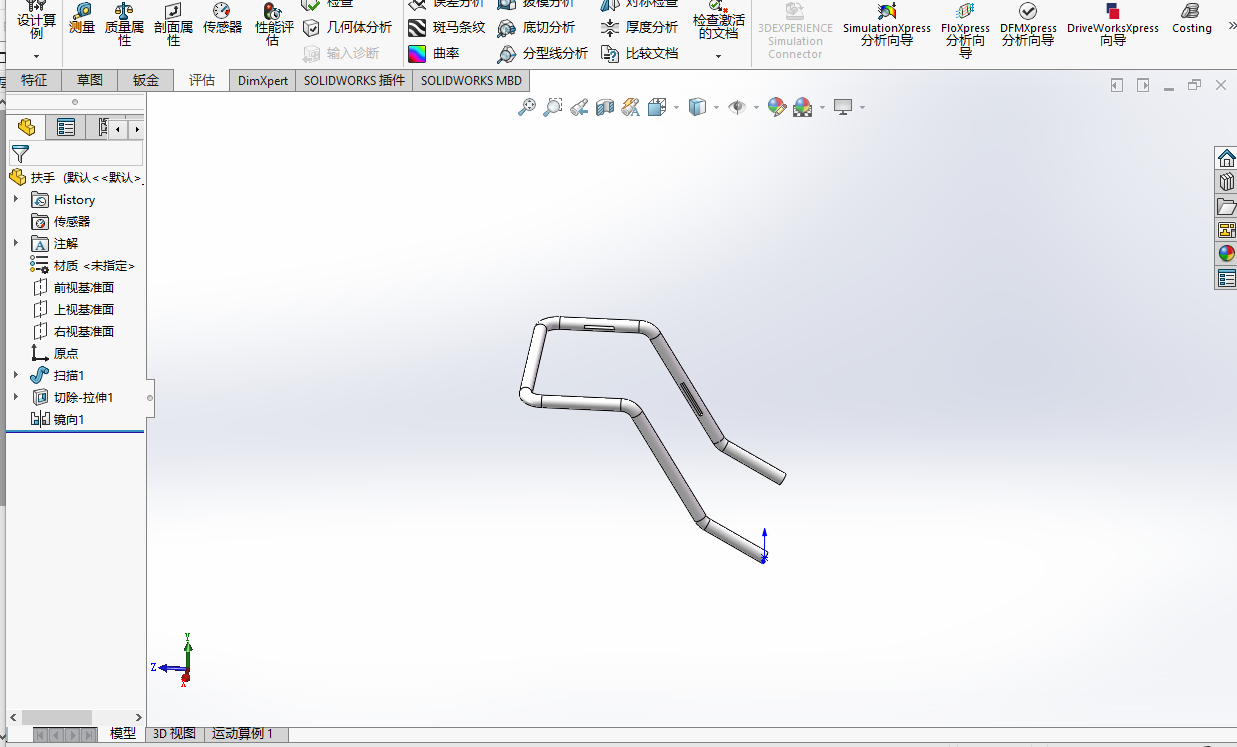

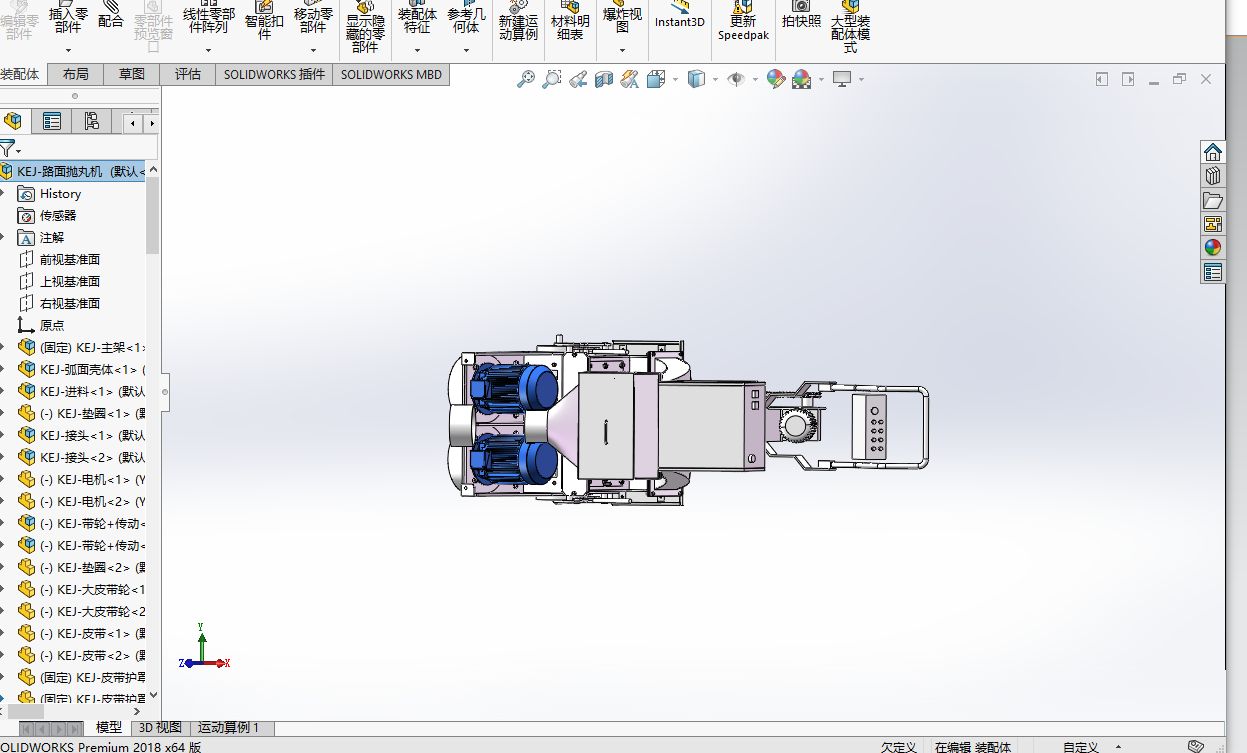

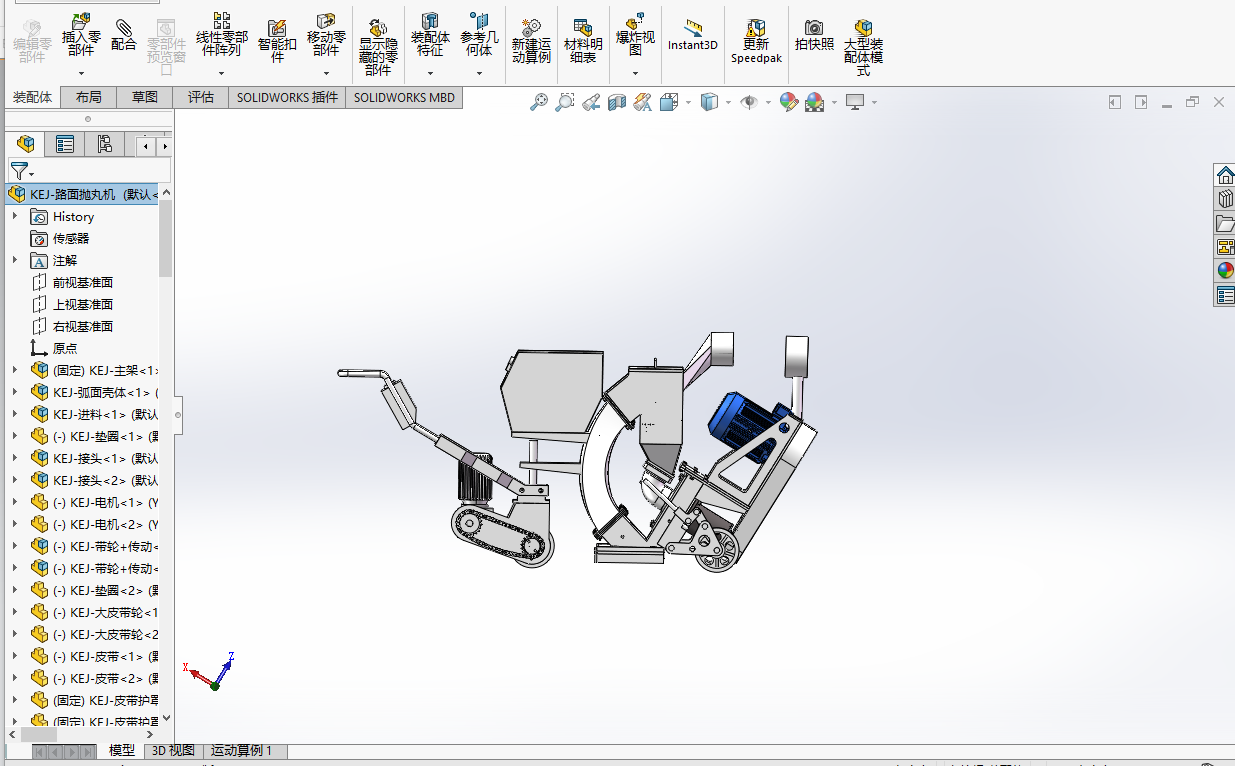

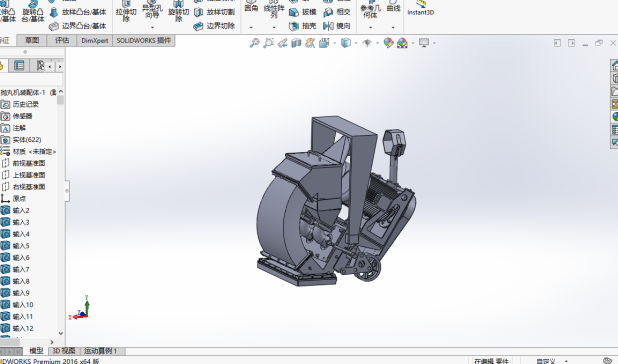

路面抛丸机，模型为sw绘制，为装配文件。模型由扶手，控制箱，进料口，支架，弧面壳体，电机，弯接头，带轮，皮带，链条，链轮，传动轴，轮子，防护罩，支撑板等零件机构组成，简易绘制出抛丸机各主要零件细节。模型仅供参考学习，欢迎下载。
