可移动式铁屑车（ID:1494704）

机械设备 / 非标机械 / 可移动式铁屑车

©原创

321

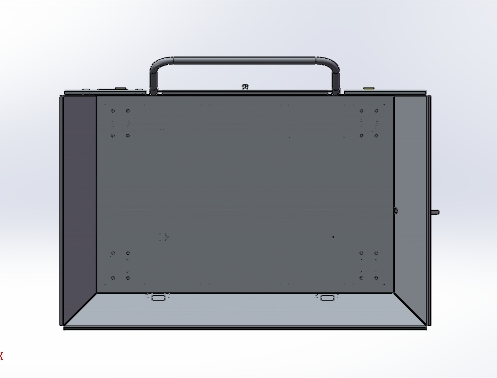

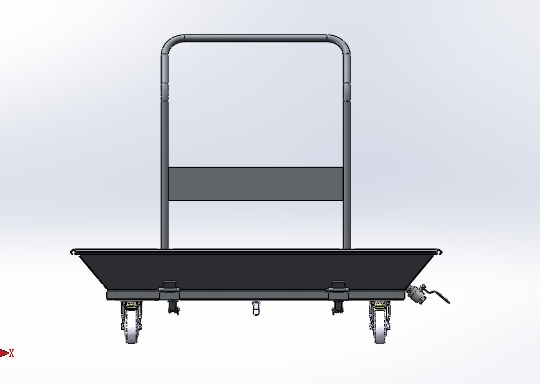

平面图

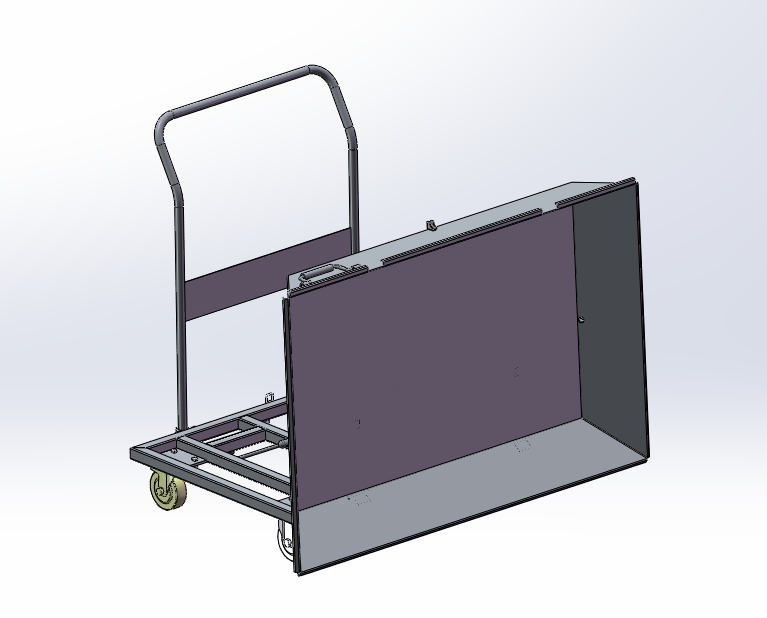

3D视图

文件列表

#	文件名称	文件大小
1	003pointfaded.p2s	1.07K
2	17214350341804.zip	9.81M
3	3pointbeige.hdr	5.31M
4	carbonsteel.p2m	662B
5	cast.dds	1.33M
6	castcarbonsteel.p2m	774B
7	cast_fine.jpg	7.13K
8	color.p2m	392B
9	defaulttexture.p2m	512B
10	GB882-88销轴B型8×30.SLDPRT	130.98K
11	GB／T41-20001型六角螺母C级M8.SLDPRT	133.98K
12	GB／T5781-2000六角头螺栓全螺纹C级M8×25.SLDPRT	209.36K
13	GB／T91-2000开口销A型2×14.SLDPRT	120.14K
14	GB／T91-2000开口销A型2．5×18.SLDPRT	112.81K
15	GB／T93-1987标准型弹性垫圈装配8.SLDPRT	97.74K
16	GB／T97．3-2006销轴用平垫圈8×2.SLDPRT	78.73K
17	reflectiveshadowfloor.p2m	203B
18	softbox.png	69.18K
19	texture.p2m	638B
20	XL-TXC-00铁屑车装配.SLDASM	1.24M
21	XL-TXC-01.00铁屑槽.SLDASM	265.14K
22	XL-TXC-01.01铁屑槽.SLDPRT	848.57K
23	XL-TXC-01.02耳板.SLDPRT	232.07K
24	XL-TXC-01.04把手.SLDPRT	134.69K
25	XL-TXC-01.064分接头.SLDPRT	165.90K
26	XL-TXC-02.00合页装配.SLDASM	147.81K
27	XL-TXC-02.01合页1.SLDPRT	100.25K
28	XL-TXC-02.02合页2.SLDPRT	101.30K
29	XL-TXC-02.03合页销轴.SLDPRT	83.69K
30	XL-TXC-10.00铁屑车车体焊接.SLDASM	281.08K
31	XL-TXC-10.01铁屑车把手.SLDPRT	137.00K
32	XL-TXC-10.02铁屑车架体.SLDPRT	511.96K
33	XL-TXC-10.03补强板.SLDPRT	137.55K
34	XZL96-04.sldprt	143.57K
35	_WDC40323_005.SLDPRT	79.57K
36	定向轮（4寸）BK01-D100-P.SLDPRT	246.49K
37	快速夹钳DC40323.SLDPRT	252.59K
38	把手固定套.SLDPRT	133.03K
39	液压支撑杆-耳环.SLDPRT	149.11K
40	液压支撑杆1.SLDPRT	109.34K
41	液压支撑杆2.SLDPRT	97.40K
42	液压支撑杆D18d8，F200N-550.SLDASM	124.11K
43	脚轮100x32-150kg-1CBL11-D100-P.SLDPRT	369.85K

此图纸下载需要250金币

立即下载

发布者

sw小伟

创作: 5

粉丝: 0

加入时间：2023-11-06

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：10.04M

所需金币：250

上传时间：2024-07-20 08:23:56

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

铁屑车

图纸简介

技术参数 1、铁屑车外形尺寸：1121x824x284 2、铁屑槽外形尺寸：1100x700x120 3、脚轮规格：4寸万向轮-2件，定向轮-2件 4、液压支撑杆型号：D18,d8，F200N，L=550 技术要求 1、检查各个零部件安装配合尺寸， 2、合页、快速夹紧装配时焊接，焊脚高度大于2mm 3、装配后扶手及其脚轮应运转自如且无卡阻现象， 4、表面除锈后静电喷涂（灰色）， 5、静电喷涂后再安装脚轮。
