摆台气缸 MSQ(φ10-50)系列（ID:1494751）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17214404585565.zip | 6.39M |
| 2 | MSQ（φ10～φ50）摆台气缸（齿轮齿条式）[MSQA10R-M9NL].sldprt | 1.09M |
| 3 | MSQ（φ10～φ50）摆台气缸（齿轮齿条式）[MSQA20R-M9BAL].sldprt | 1.07M |
| 4 | MSQ（φ10～φ50）摆台气缸（齿轮齿条式）[MSQA30R-M9BAL].sldprt | 1.08M |
| 5 | MSQ（φ10～φ50）摆台气缸（齿轮齿条式）[MSQA50R-M9BAL].sldprt | 1.09M |
| 6 | 摆台气缸（齿轮齿条式）总装.SLDASM | 1.49M |

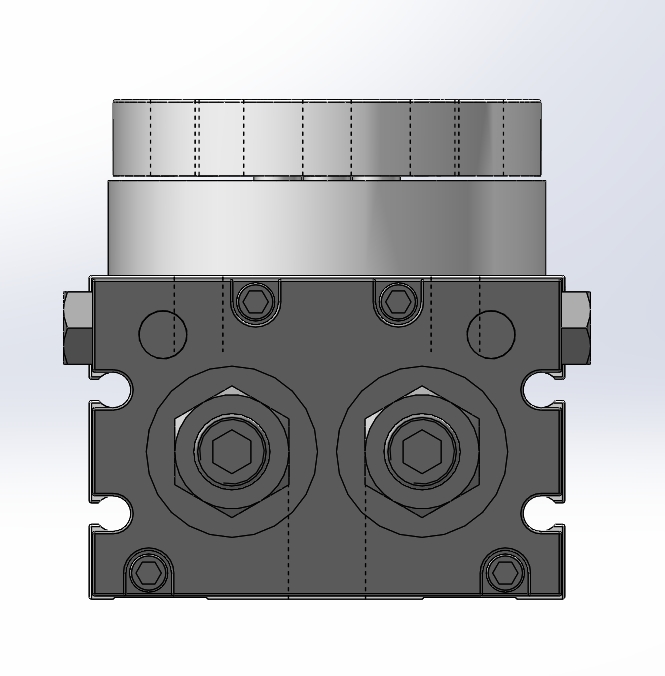

| 7 | 主视图.png | 80.17K |

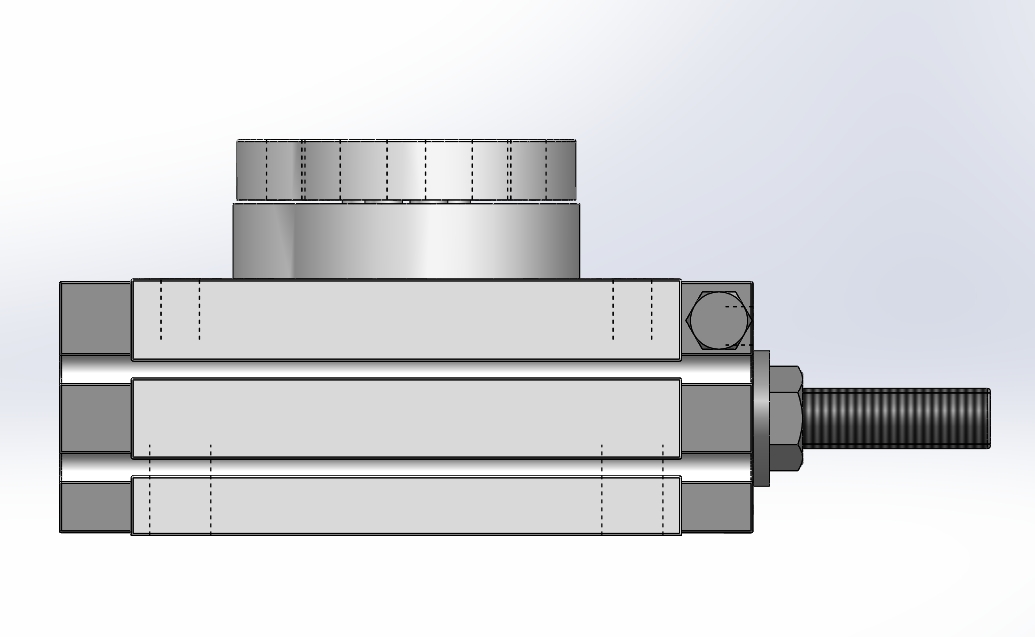

| 8 | 侧视图.png | 93.76K |
| 9 | 实物图.png | 97.40K |

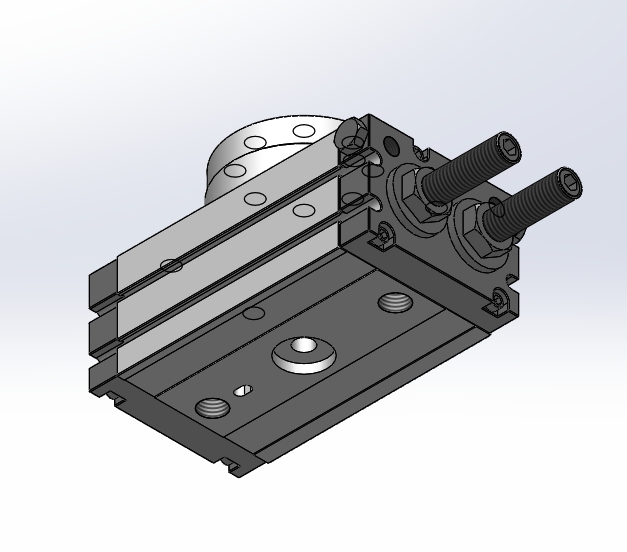

| 10 | 底轴侧.png | 91.02K |
| 11 | 总装图.png | 236.13K |
| 12 | 轴测图.png | 159.21K |
此图纸下载需要29金币
立即下载
发布者
奋斗的飞机
创作: 467
粉丝: 30
加入时间：2024-01-07
模型信息
图纸格式：sldprt,sldasm
文件大小：6.55M
所需金币：29
上传时间：2024-07-20 09:54:19
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
摆台气缸
旋转气缸
齿轮齿条气缸
摆动气缸
气动摆台
图纸简介

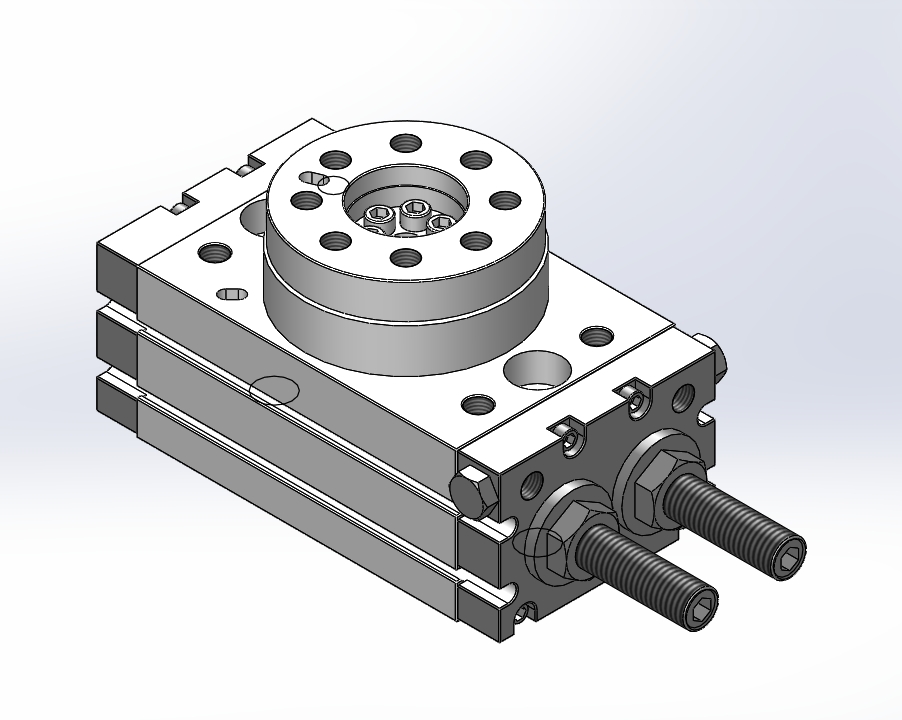

本图为：摆台气缸（齿轮齿条式），型号： MSQ(φ10-50)系列，共计：四款，参数：缸径：10mm、20mm、30mm、50mm，允许径向负载重：166N，允许轴向负载重(a)：137N，允许轴向负载重(b)：197N，动作方式：双作用，使用压力 0.1-0.6MPa
