基于PLC的雕刻机控制系统设计+计算说明+仿真+程序+三维（ID:1494787）

查找相似图纸

机械设备 / 机加工设备 / 基于PLC的雕刻机控制系统设计+计算说明+仿真+程序+三维

©原创

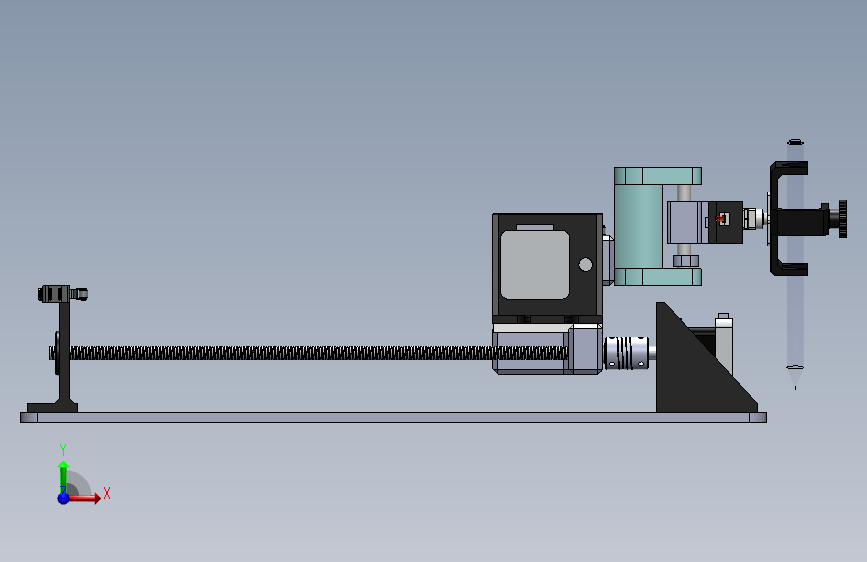

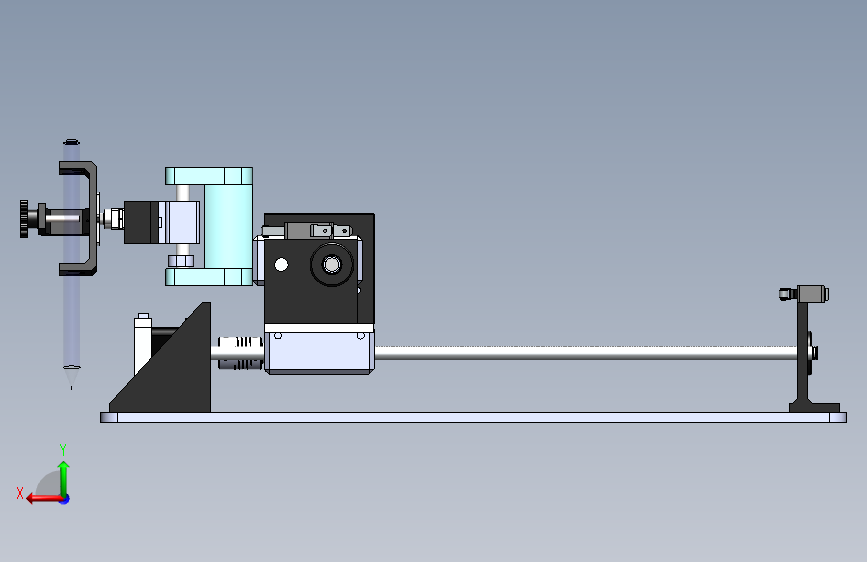

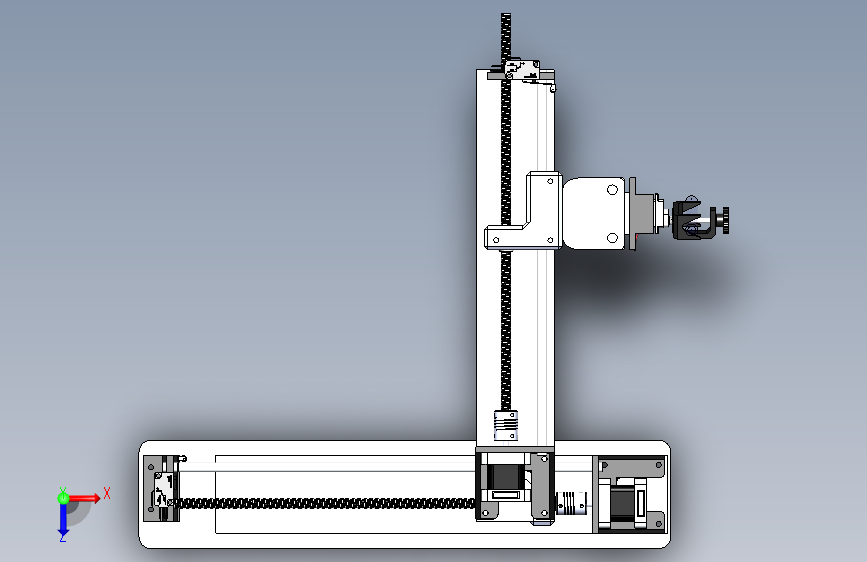

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

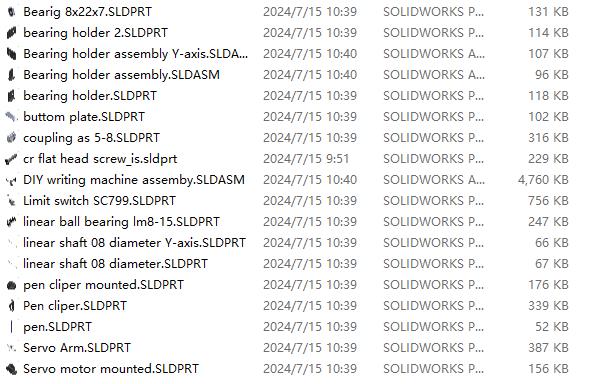

#	文件名称	文件大小
1	17214516738934.rar	182.15M
2	基于PLC的雕刻机控制系统设计.doc	4.37M
3	激光雕刻.gxw	1.19M
4	雕刻.GTX	173.19K
5	Bearig8x22x7.SLDPRT	130.78K
6	bearingholder.SLDPRT	117.83K
7	bearingholder2.SLDPRT	113.41K
8	Bearingholderassembly.SLDASM	95.21K
9	BearingholderassemblyY-axis.SLDASM	106.16K
10	buttomplate.SLDPRT	101.81K
11	couplingas5-8.SLDPRT	315.71K
12	crflatheadscrew_is.sldprt	228.53K
13	DIYwritingmachineassemby.SLDASM	4.65M
14	LimitswitchSC799.SLDPRT	755.41K
15	linearballbearinglm8-15.SLDPRT	246.40K
16	linearshaft08diameter.SLDPRT	66.01K
17	linearshaft08diameterY-axis.SLDPRT	65.21K
18	pen.SLDPRT	51.15K
19	Pencliper.SLDPRT	338.24K
20	penclipermounted.SLDPRT	175.33K
21	ServoArm.SLDPRT	386.18K
22	ServoMotor.SLDPRT	642.88K
23	Servomotormounted.SLDPRT	155.98K
24	socketheadcapscrew_am.sldprt	394.35K
25	steppermotorandbracketassembly.SLDASM	244.87K
26	Steppermotorholder.SLDPRT	638.53K
27	SteppermotorNEMA17.SLDPRT	200.21K
28	threadedrod.SLDPRT	2.23M
29	threadedrodflange.SLDPRT	283.24K
30	threadedrodflangedmounted.SLDPRT	159.14K
31	threadrodflangemounted.SLDASM	341.76K
32	y轴支撑底板.SLDPRT	82.17K
33	Z轴主支架.SLDPRT	201.15K
34	Z轴总装.SLDASM	356.23K
35	圆钢滑轨.SLDPRT	61.30K
36	滑块.SLDPRT	193.82K
37	端支架.SLDPRT	123.26K
38	激光雕刻电路图0319.dwg	183.09K
39	讲解视频.mp4	174.78M
40	五角星打印与圆形打印.mp4	12.94M

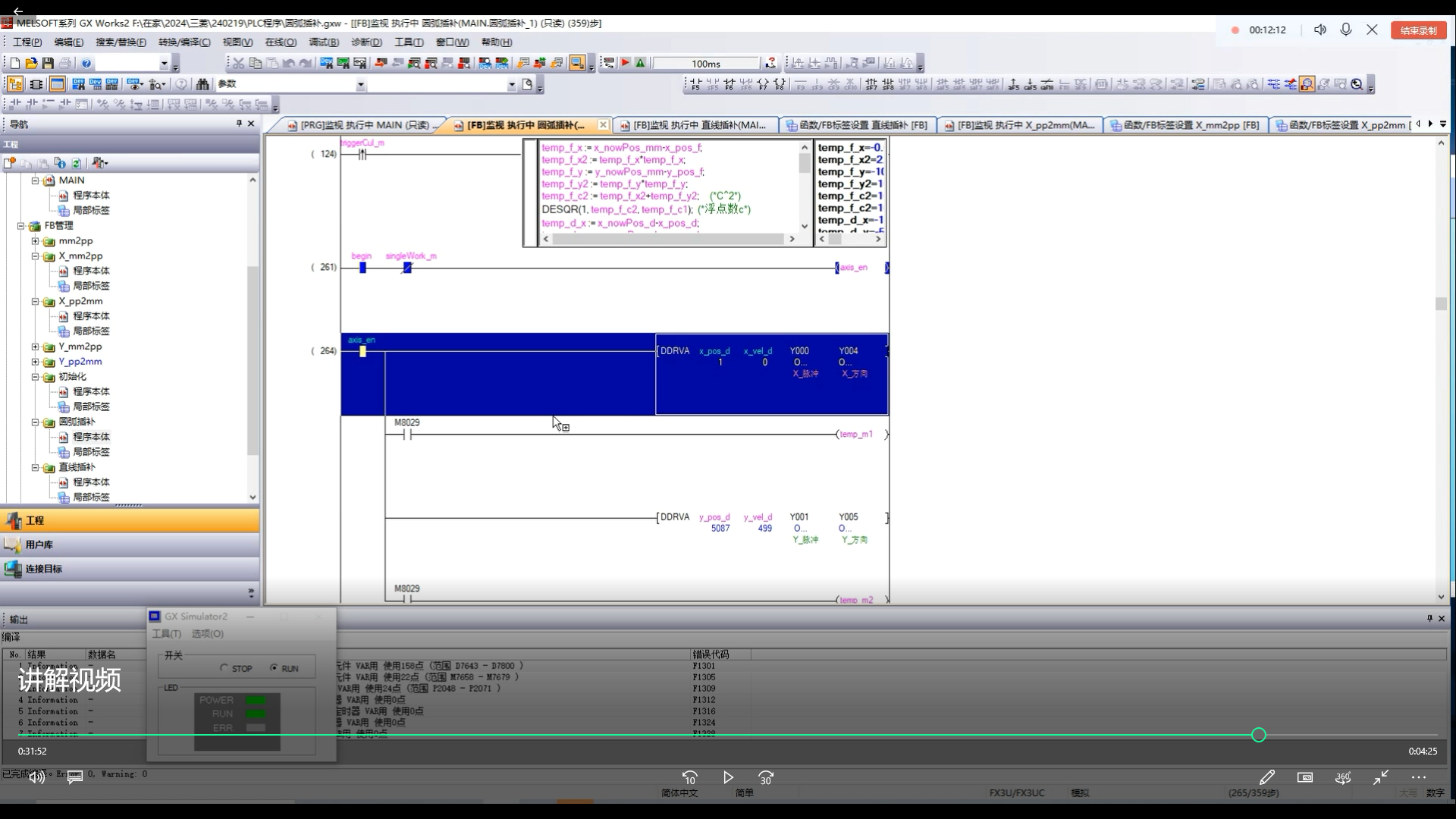

41	40分钟视频讲解.png	819.40K

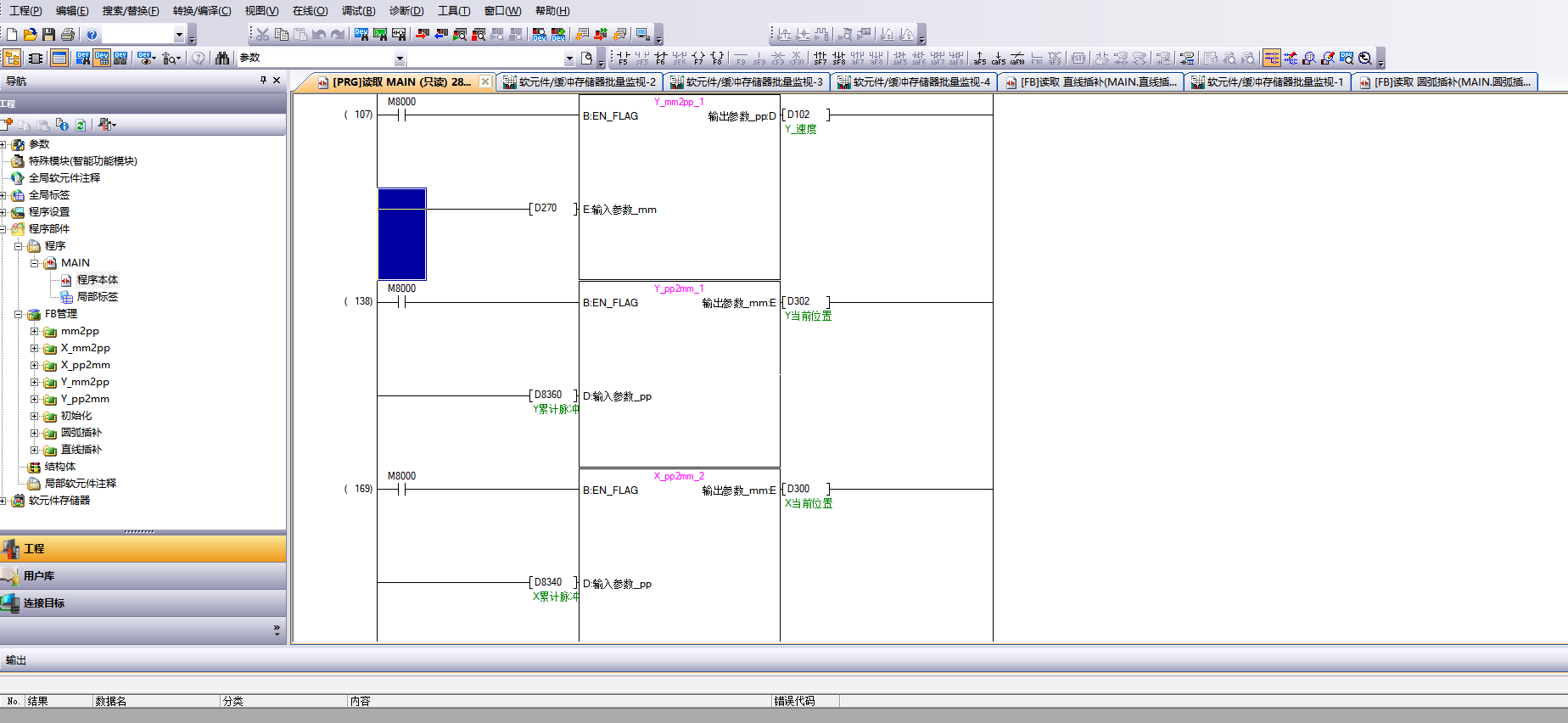

42	PLC程序截图.png	99.50K
43	PLC程序截图1.png	8.81K
44	内嵌ST高级运用.png	73.91K

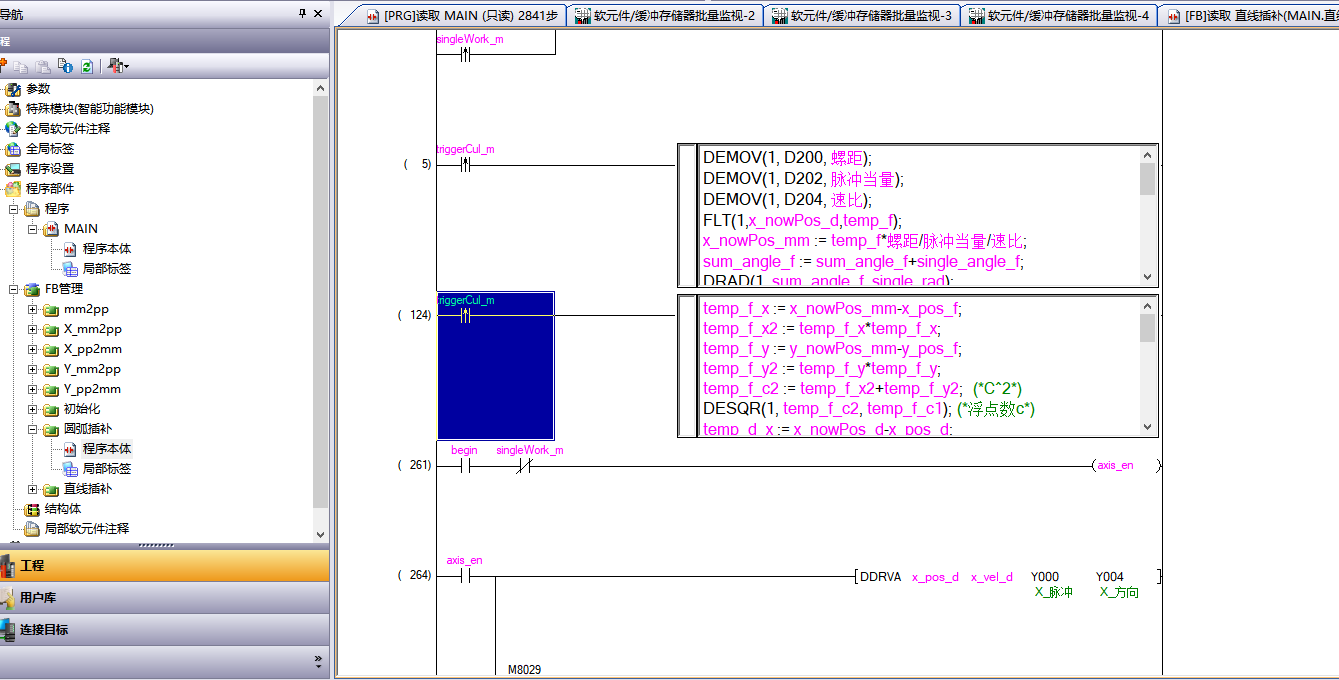

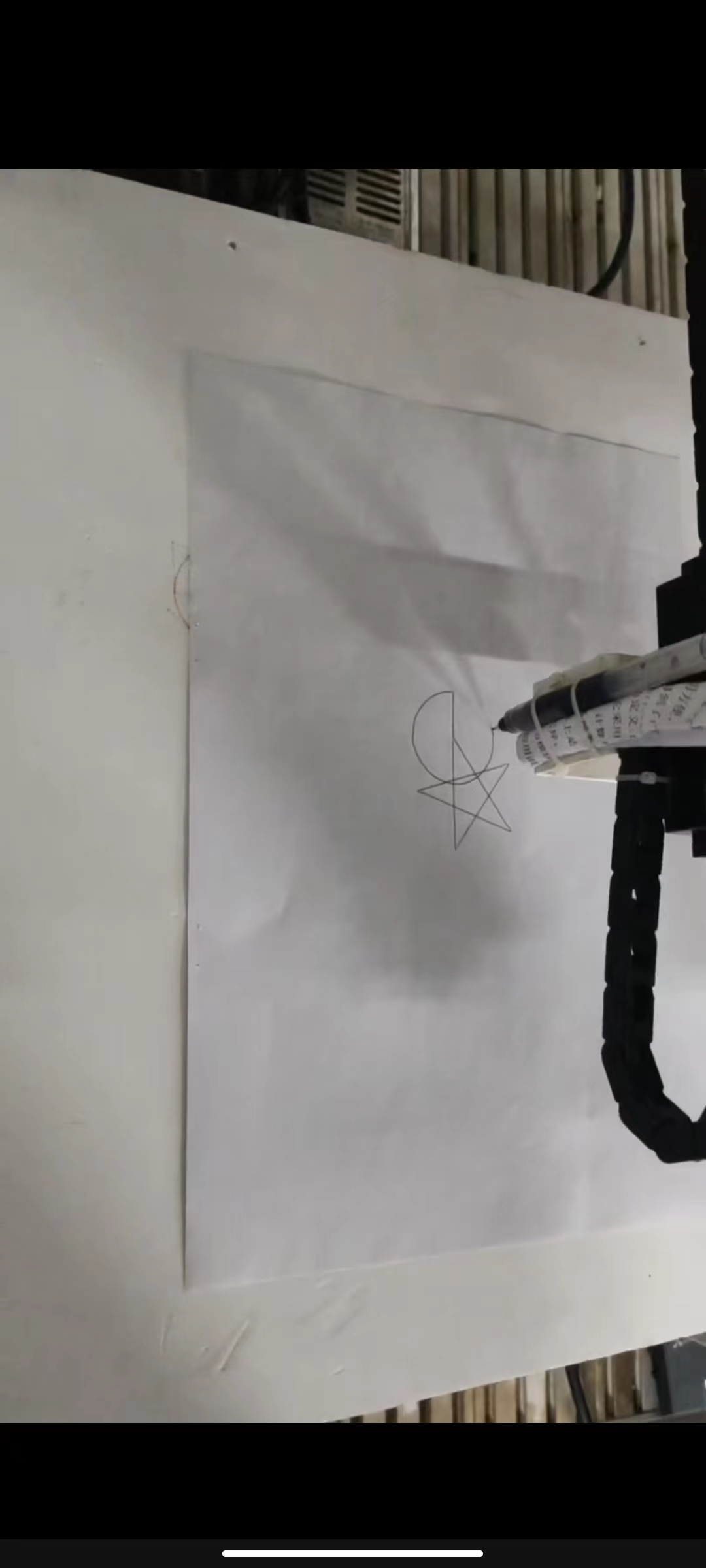

45	加工图片.jpg	409.08K
46	字数.png	8.78K

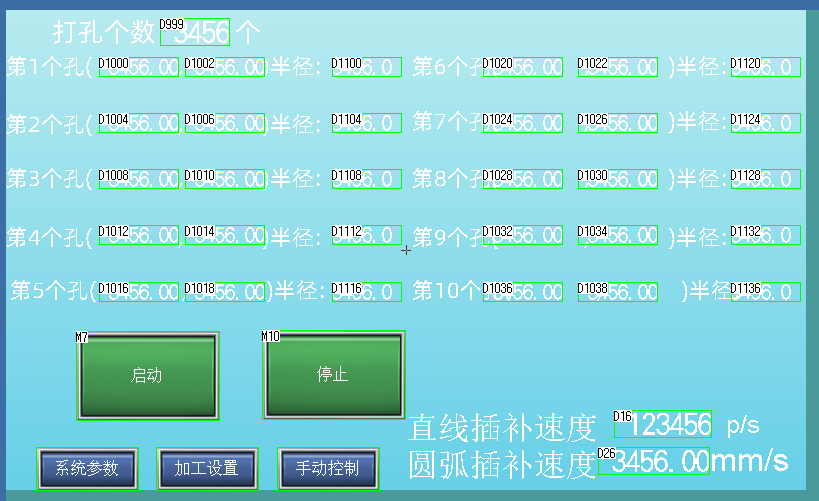

47	触摸屏程序.png	50.45K
48	论文.png	266.67K

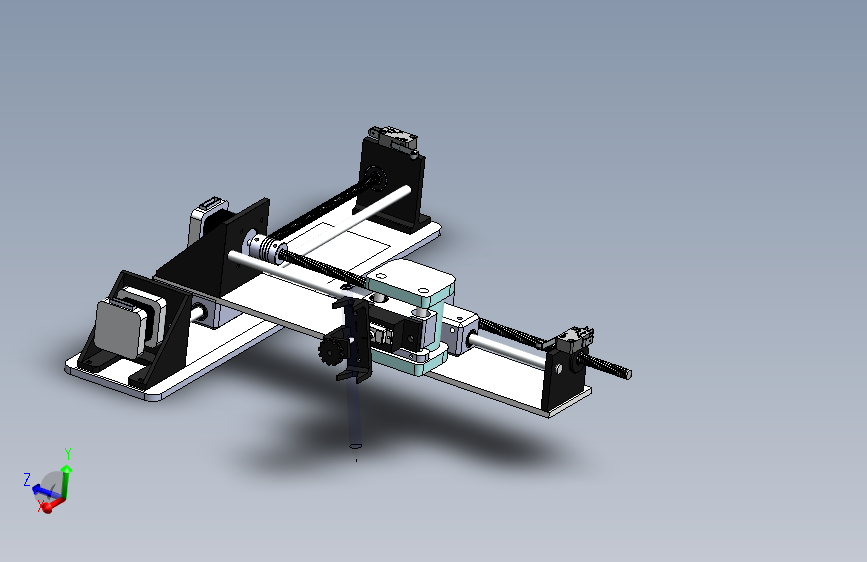

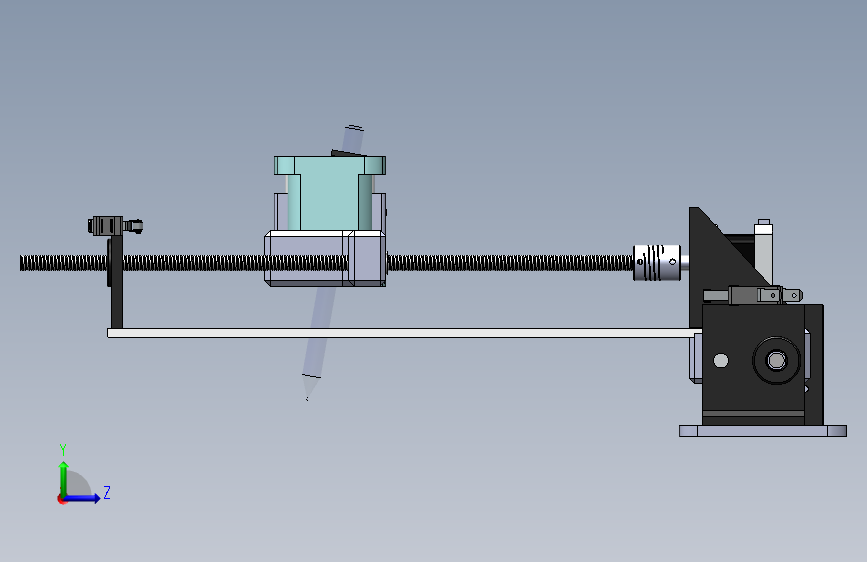

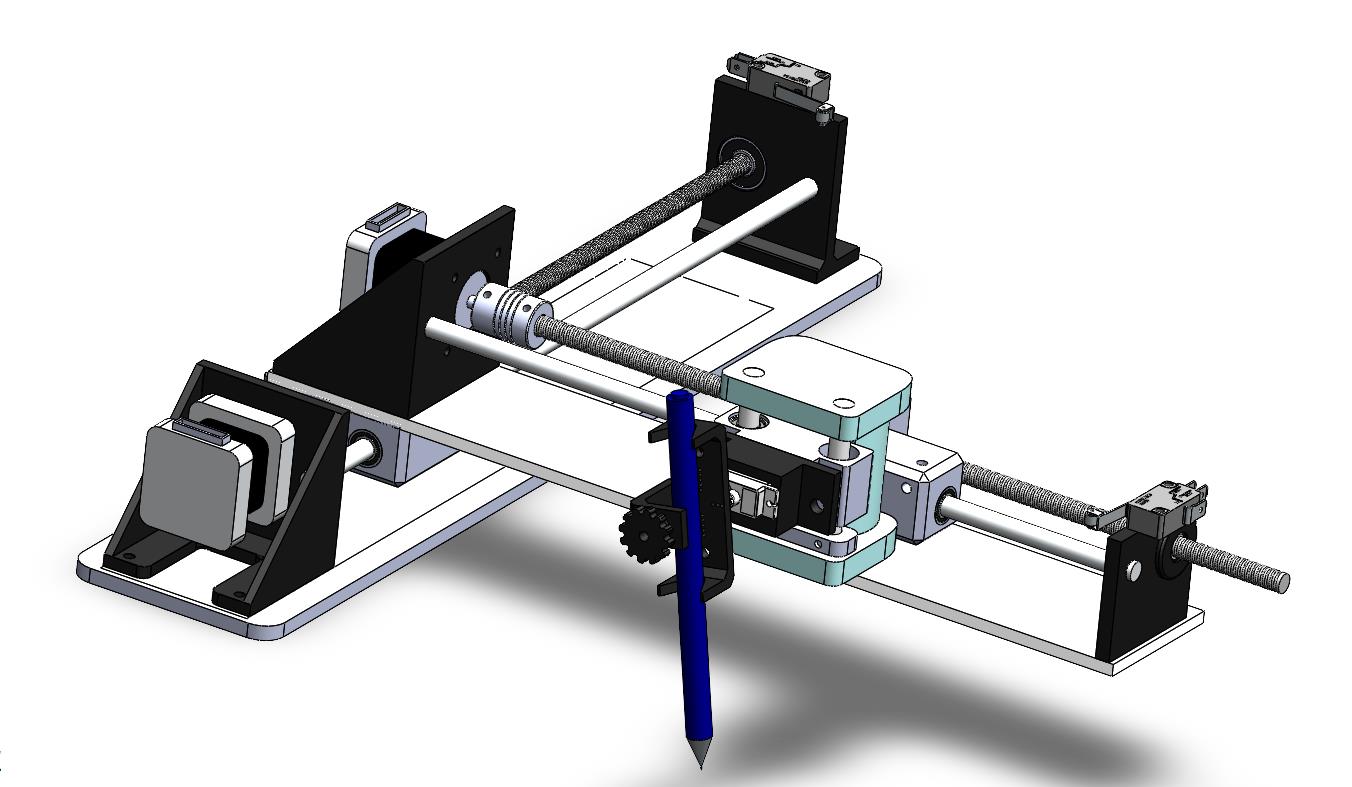

49	轴视图.jpg	94.09K
50	零件.jpg	55.78K

此图纸下载需要500金币

立即下载

发布者

182****2517

创作: 59

粉丝: 8

加入时间：2023-05-09

私信

关注

模型信息

图纸ID：1494787

图纸格式：sldprt,sldasm,dwg

文件大小：186.52M

所需金币：500

上传时间：2024-07-20 13:02:00

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2023

标签

图纸简介

在本次设计中，我选用伺服电机作为各个方向进给运动的动力源，相较于步进电机，它的控制性能更加强大且精确。主传动系统选用了滚珠丝杠螺母副与弹性联轴器结合的方式，相比于齿轮传动，这样的设计更加紧凑，运行稳定性更优，有助于确保更高的加工精度。导向部件则采用了导光杆，因其更低的摩擦系数、更长的使用寿命、更高的定位精度，以及能减少蠕变现象的特点。
