UG旋转定位工装（ID:1502691）

设备部件 / 工器具 / UG旋转定位工装

©原创

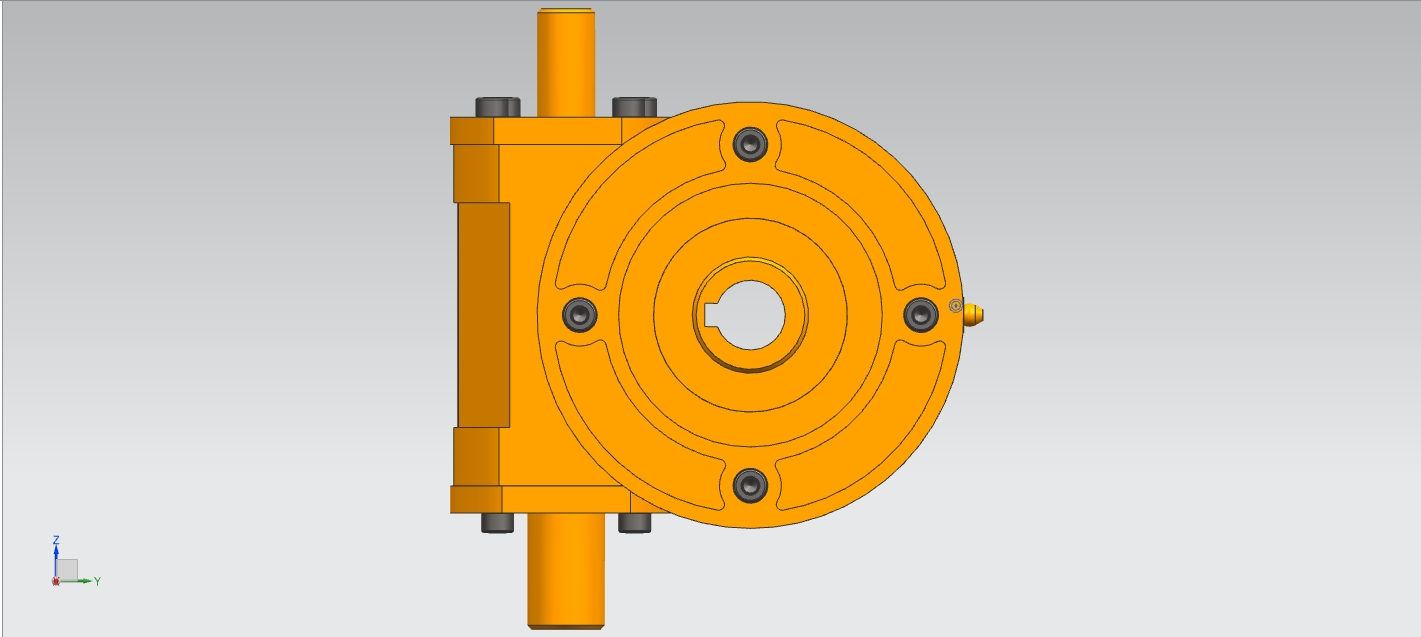

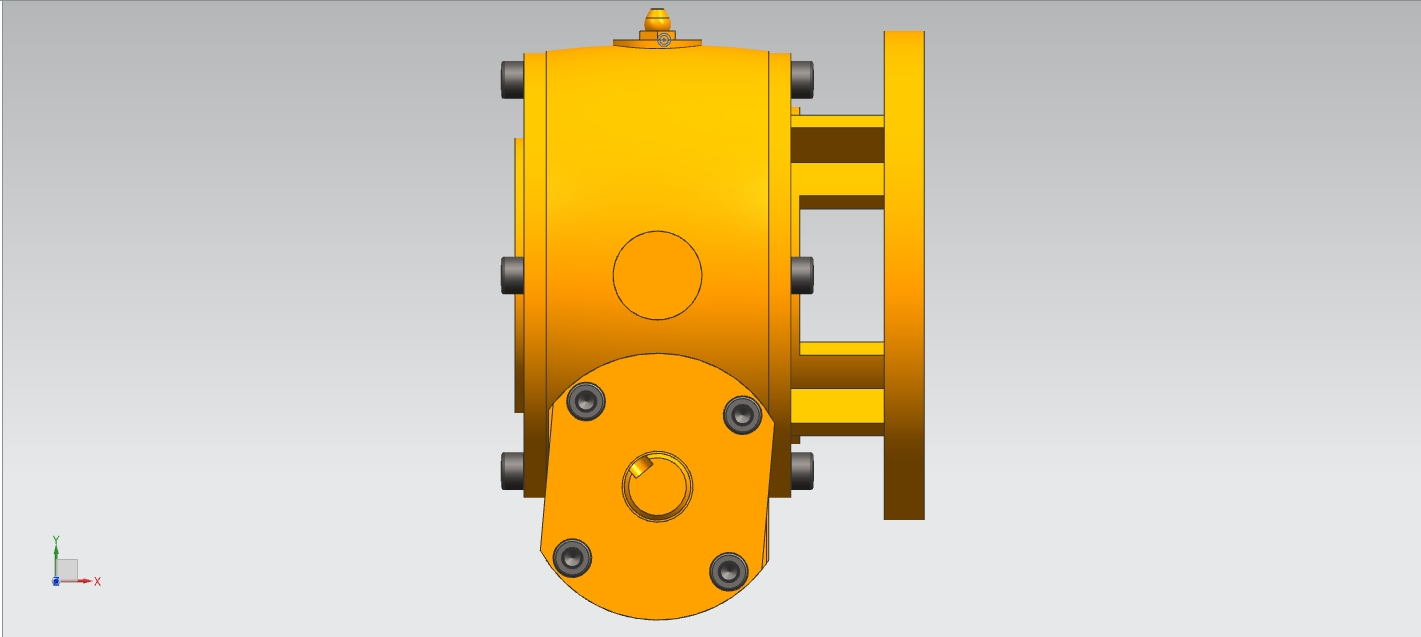

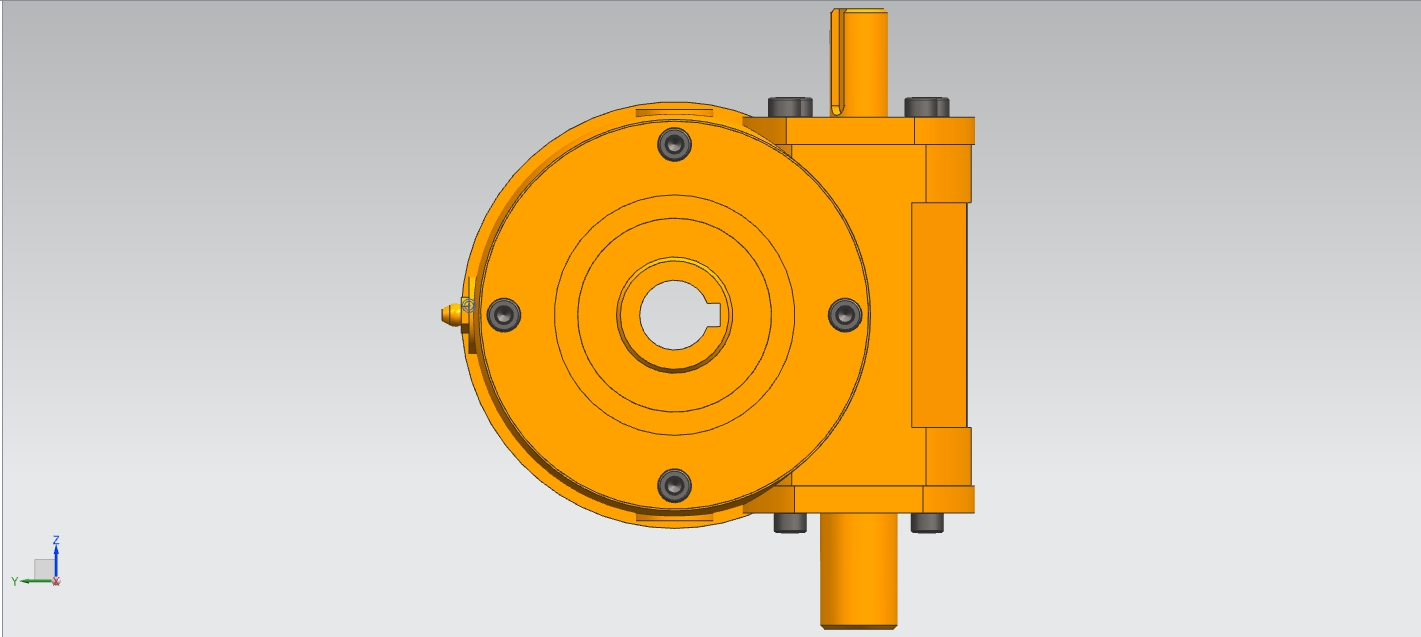

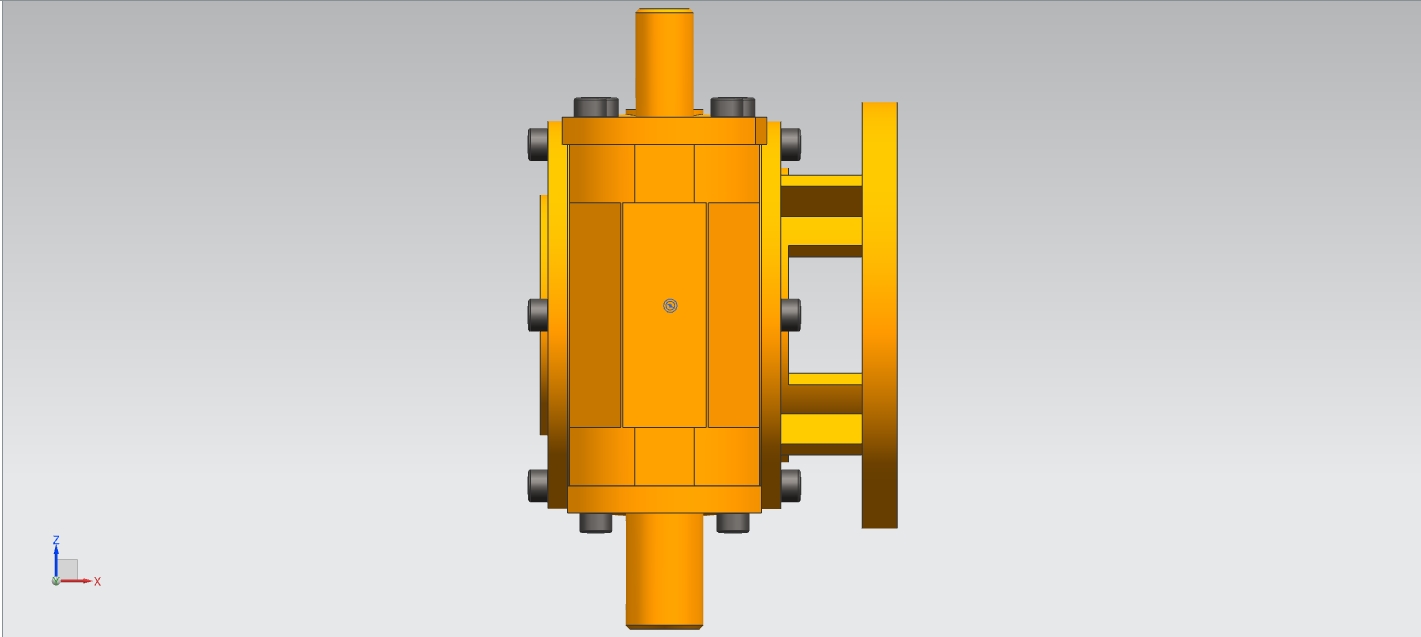

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17218042239258.rar	5.07M
2	内六角螺钉M5x10.prt	273.50K
3	壳体.prt	1.34M
4	油封15.prt	177.00K
5	油封20.prt	179.50K
6	紧定螺钉M6x8.prt	210.00K
7	蜗杆轴D.prt	1.06M
8	蜗杆轴轴承盖15.prt	304.50K
9	蜗杆轴轴承盖20.prt	295.00K
10	蜗轮D.prt	2.05M
11	蜗轮轴.prt	908.00K
12	蜗轮轴端盖.prt	804.00K
13	蜗轮轴端盖垫片.prt	548.00K
14	装配图.prt	1.24M
15	角接触球轴承7004AC.prt	528.00K
16	角接触球轴承7006AC.prt	592.00K
17	角接触球轴承7302AC.prt	473.00K
18	轴承盖垫片.prt	269.00K
19	连接法兰.prt	1.05M
20	骨架油封.prt	836.00K
21	黄油嘴.prt	860.00K

此图纸下载需要50金币

立即下载

发布者

一品三维工程师

创作: 261

粉丝: 2

加入时间：2024-05-03

私信

关注

模型信息

图纸格式：prt

文件大小：5.19M

所需金币：50

上传时间：2024-07-24 14:57:08

是否可编辑：可修改，包括参数

版本：UG 12

标签

工装

图纸简介

旋转定位工装采用UG技术进行建模和装配，确保了设计的精确度和高效性。设计原理基于机械传动和精确定位技术，通过优化的旋转机构和定位系统，实现了工件的快速旋转和精准定位。其用途明确，主要用于机械加工、制造等领域，提供高效的工件定位和加工功能。技术要求详细阐述了产品的性能标准与安全规范，包括旋转精度、稳定性、耐用性等。通过优化设计和选材，旋转定位工装不仅稳定耐用，而且具有优秀的操作性能和工作效率，为各种旋转定位作业提供了高效、可靠的解决方案。
