上海某仓库给排水消防全套图纸
（ID:1505760）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 上海某仓库给排水消防全套图纸.dwg | 1.94M |
此图纸下载需要55金币
立即下载
发布者
模型信息
图纸ID：1505760
图纸格式：dwg
文件大小：1.66M
所需金币：55
上传时间：2024-07-27 08:04:30
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介
1.给水：
水源：来自市政给水管网，市政管网上引入二路，二路管径均为DN300。该市政给水管最低保证水压为0.2MPa。
本建筑最高日生活用水量为13.20m/d，最大小时生活用水量为1.10m/h，设计秒流量为4.4L/S，由变频泵供水的仓库二、三层设计秒流量为2.4L/s。
3.消防：
本建筑总建筑面积为9236m，体积为43800m，地上建筑耐火等级为二级，地下室耐火等级为一级，喷淋系统按堆垛储物仓库及仓库危险级二级设计。

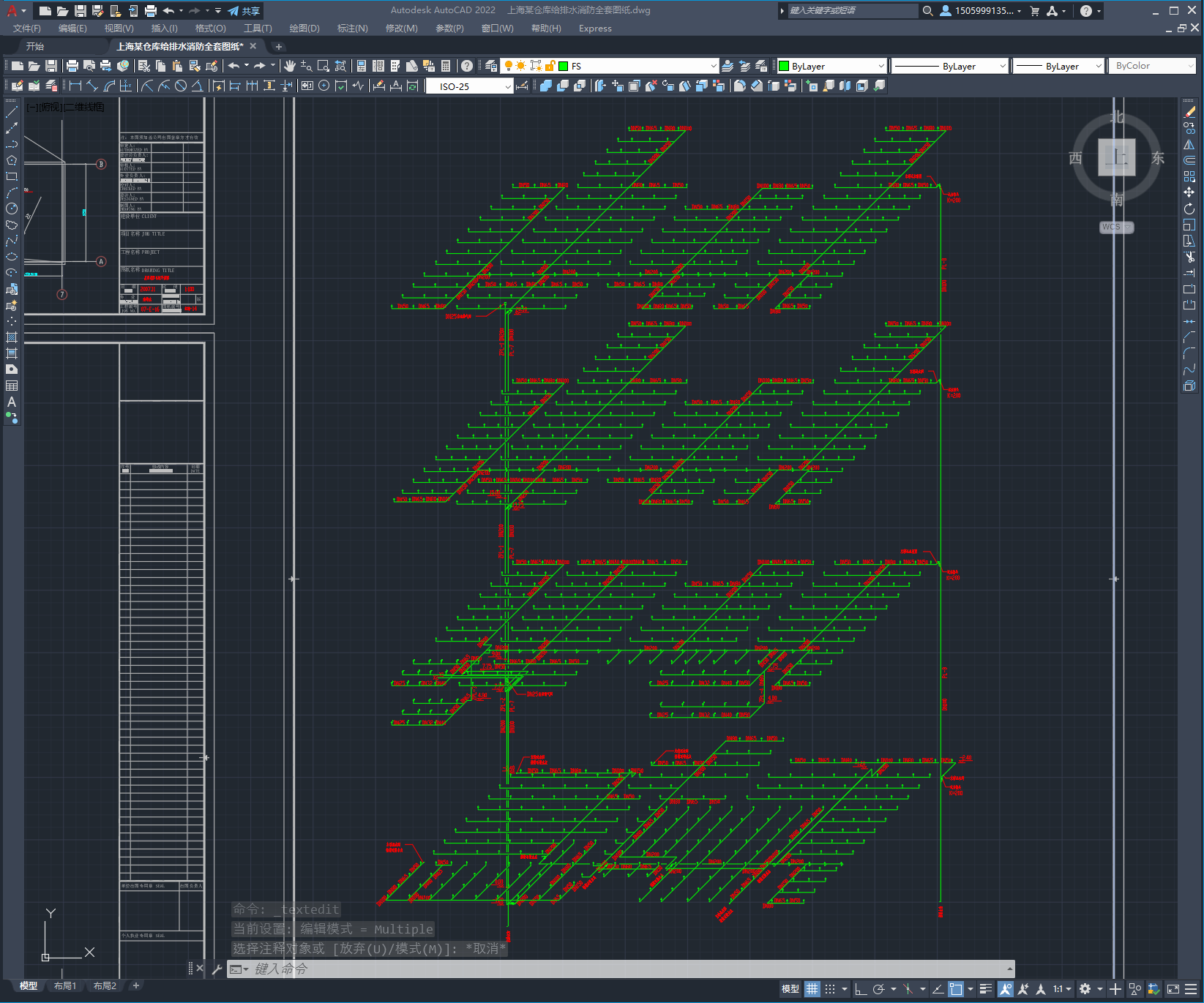

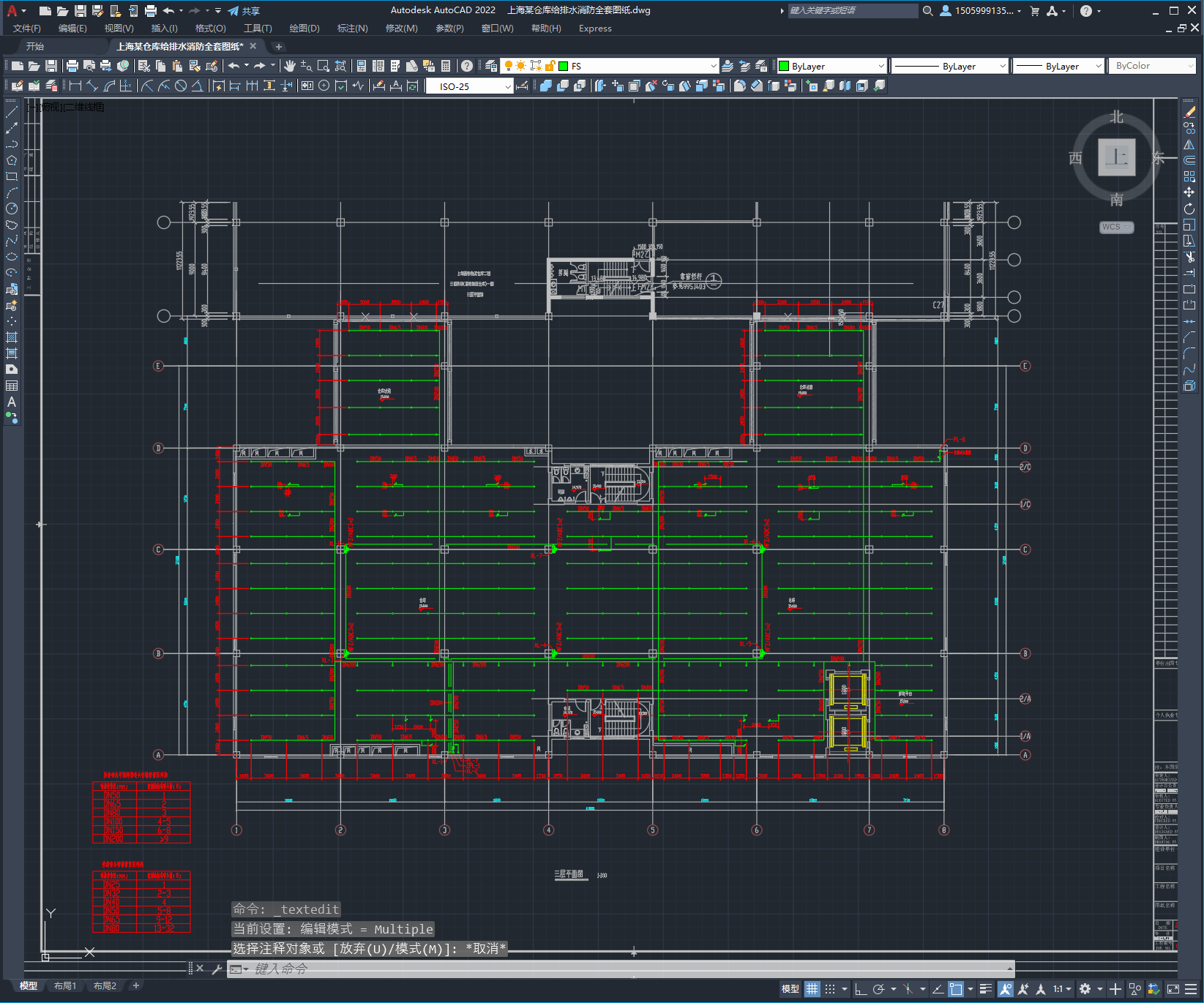

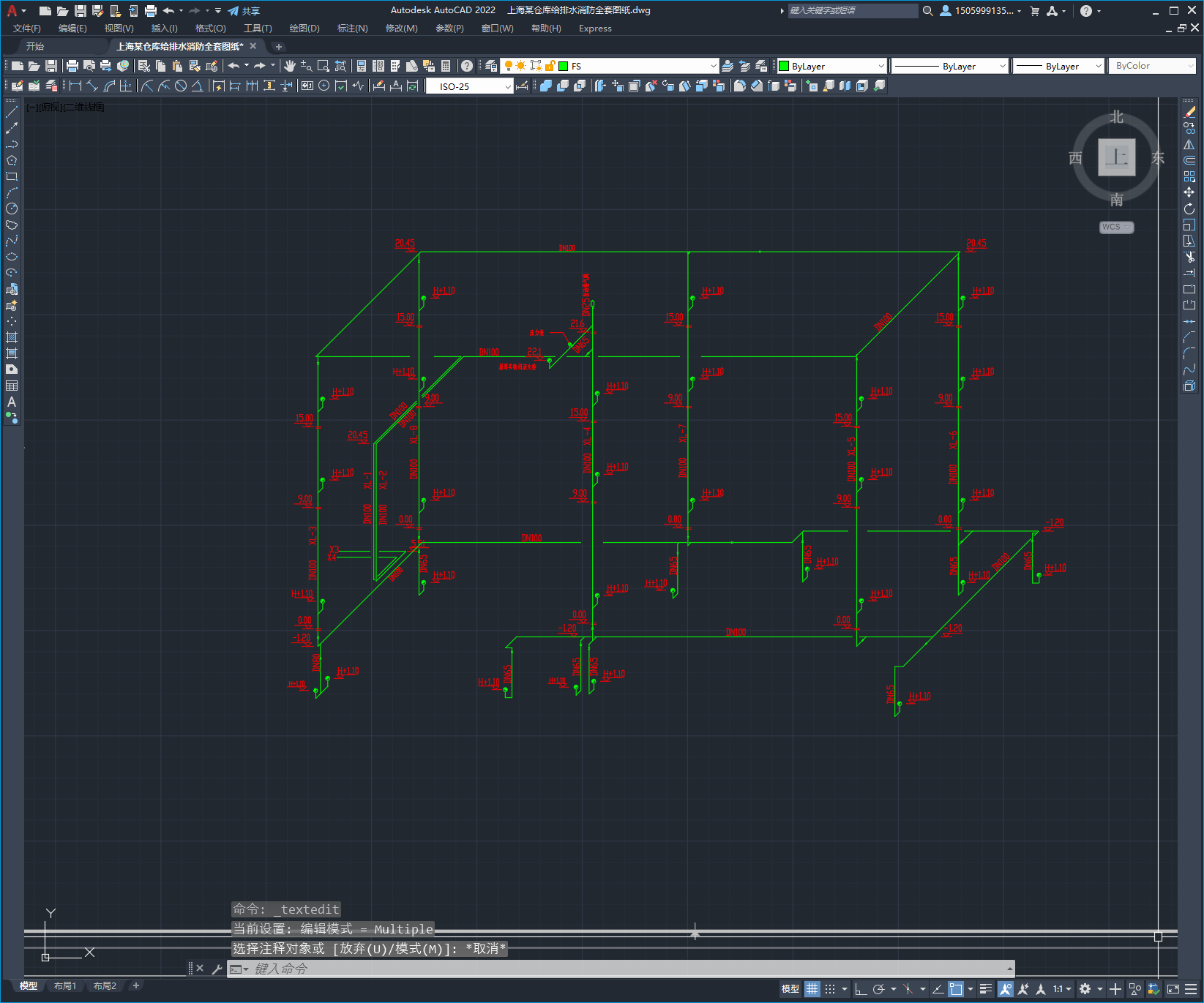

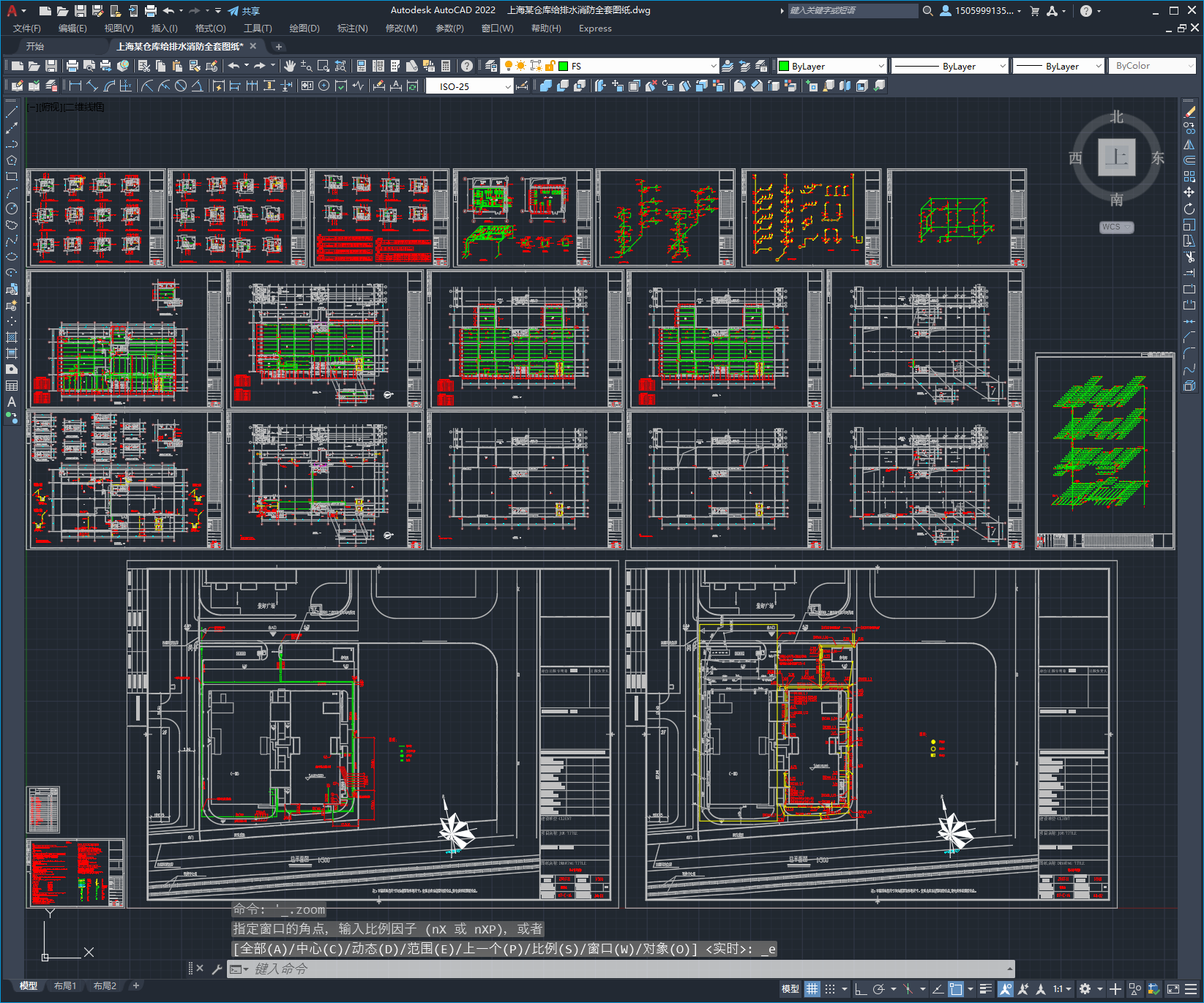

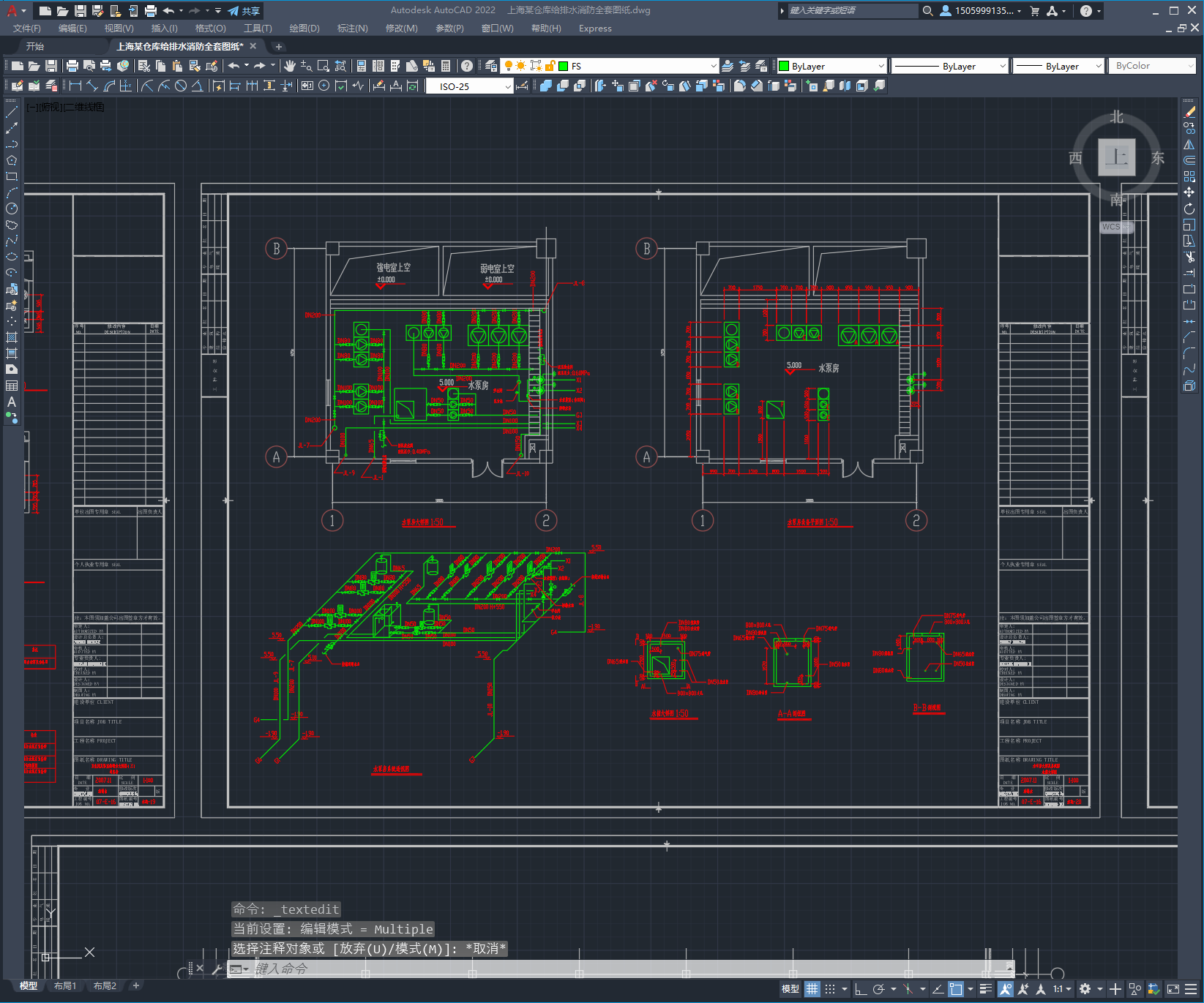

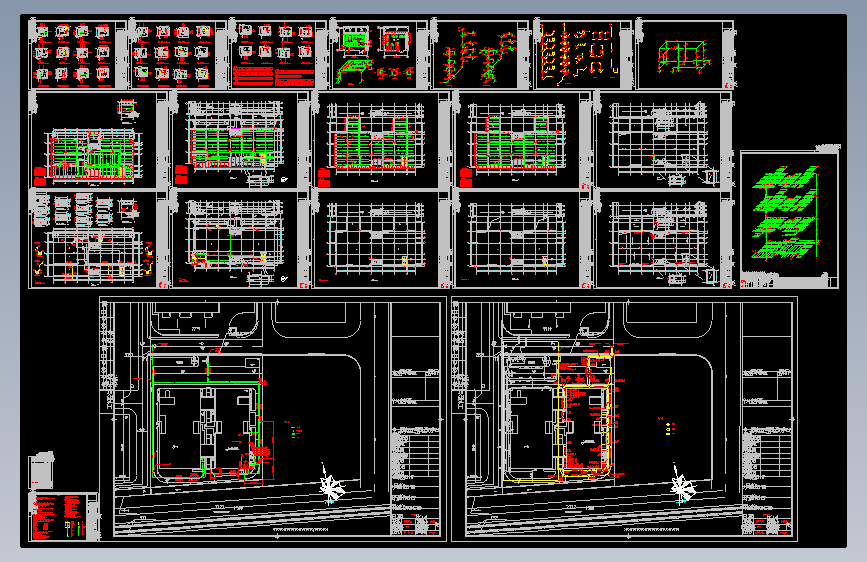

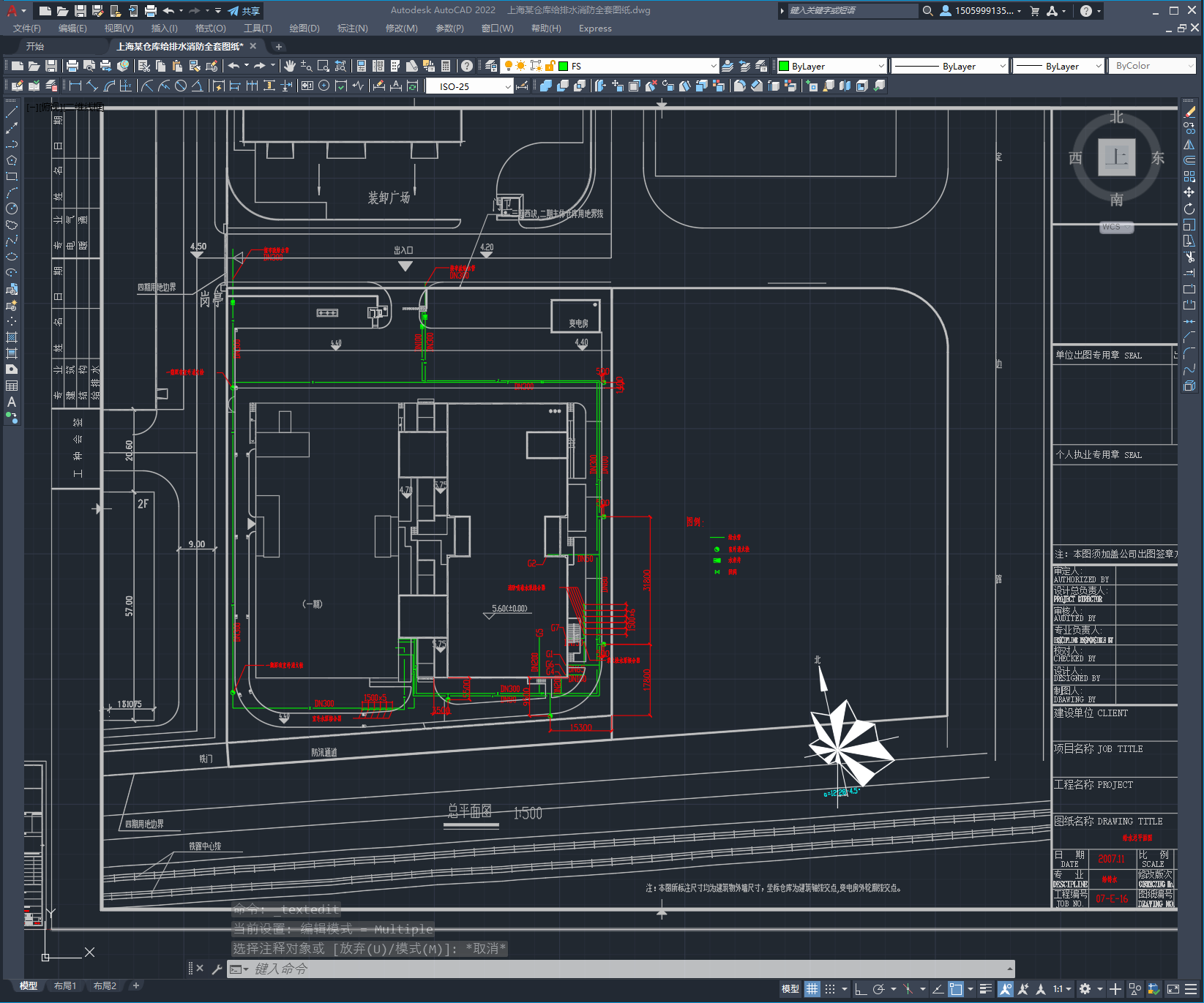

本套图纸主要包括设计说明、给排水总平面图、给排水系统平面图及透视图、消防系统平面图及透视图、消防喷淋系统透视图、消火栓系统透视图、卫生间及浴
