上海某幼儿园给排水图纸（ID:1505910）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1722046857822.zip | 1.21M |
| 2 | 上海某幼儿园给排水图纸.dwg | 1.47M |
此图纸下载需要45金币
立即下载
发布者
辛奇迹
创作: 2458
粉丝: 7
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.24M
所需金币：45
上传时间：2024-07-27 10:20:59
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介
1. 本工程主体建筑室内外高差为0.600米，室外地坪绝对标高4.700米。给水管所注标高系指管中心标高，排水管所注标高系指管内底标高，图中所注标高室内为相对标高，室外为绝对标高，长度以毫米计，标高以米计。
2. 本次设计范围为室内外给排水，消防设计，即为给水管至室外水表接入处，排水管至市政检查井。
3. 生活给水由城市自来水管网接入，最低供水压力为0.15MPa，生活给水管在市政进入时装计量表一只，用于计量整个区域内生活用水量。

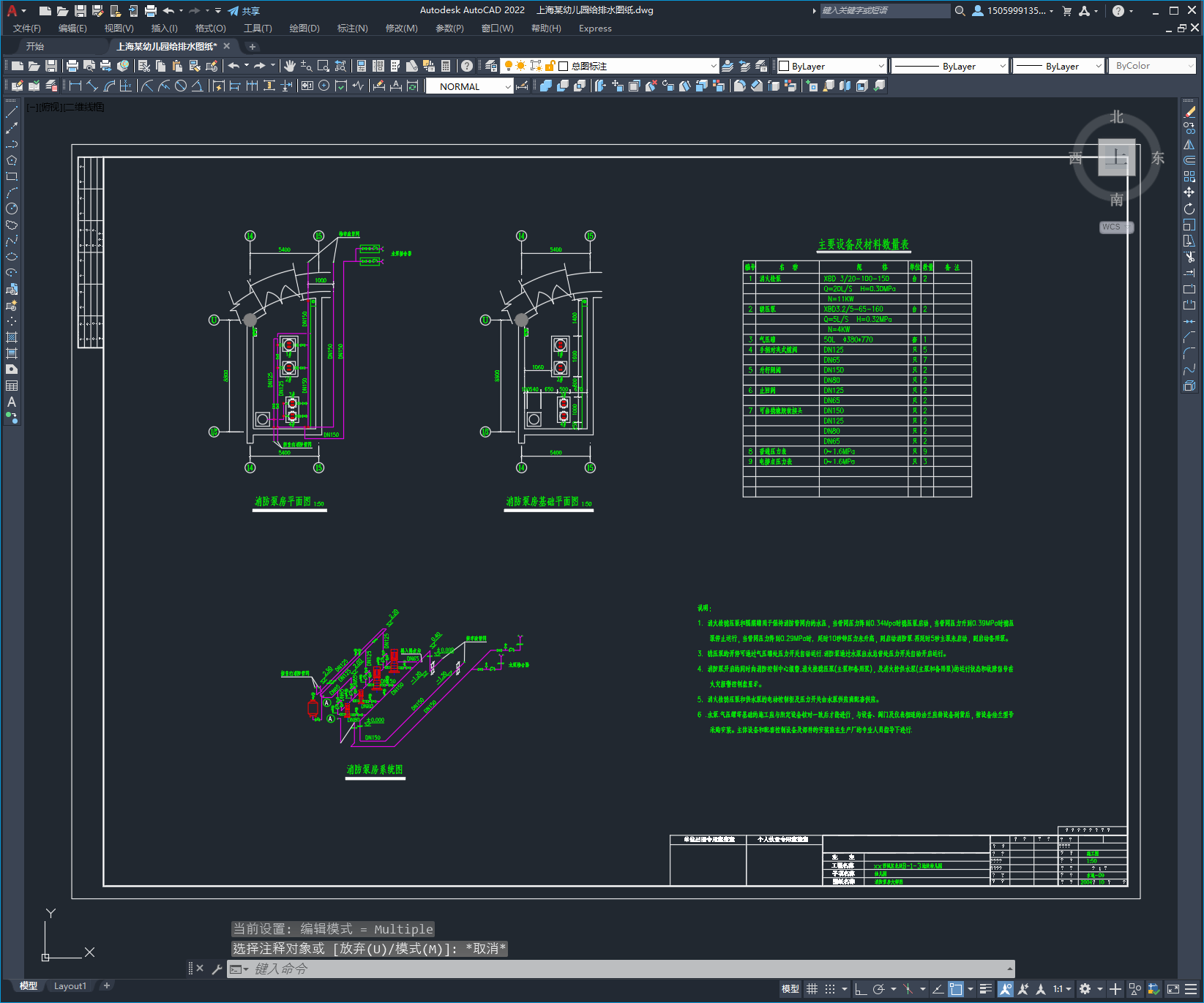

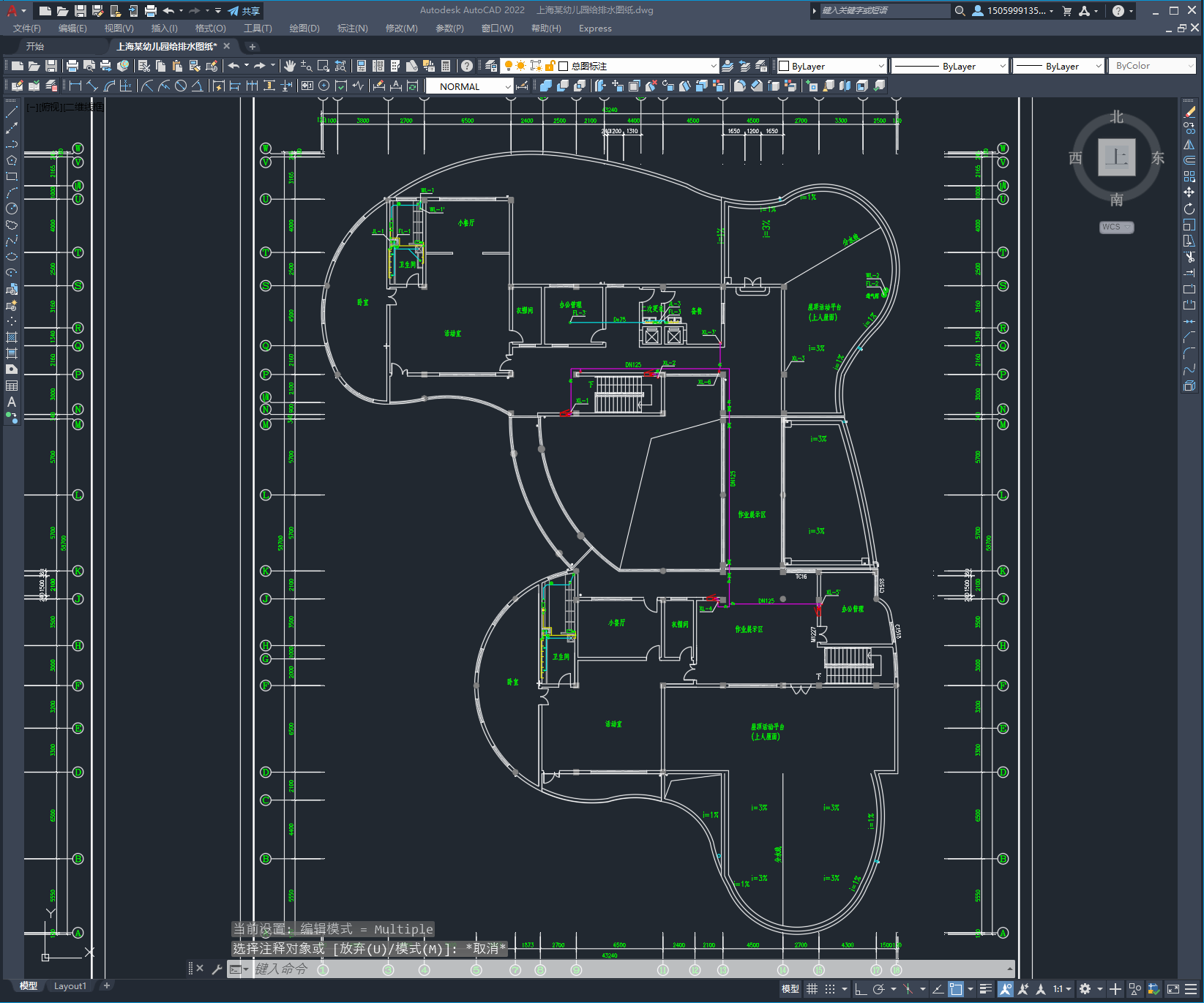

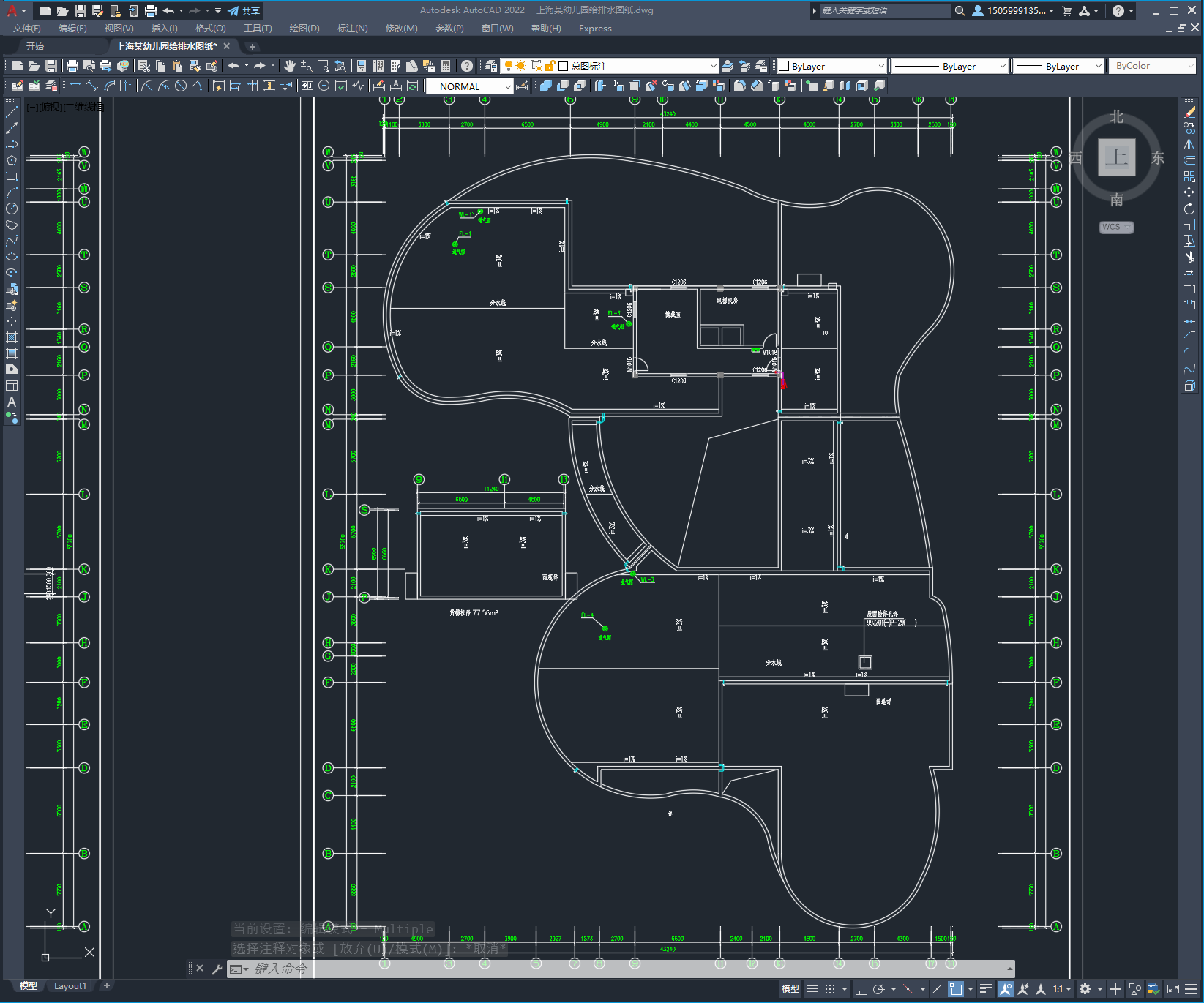

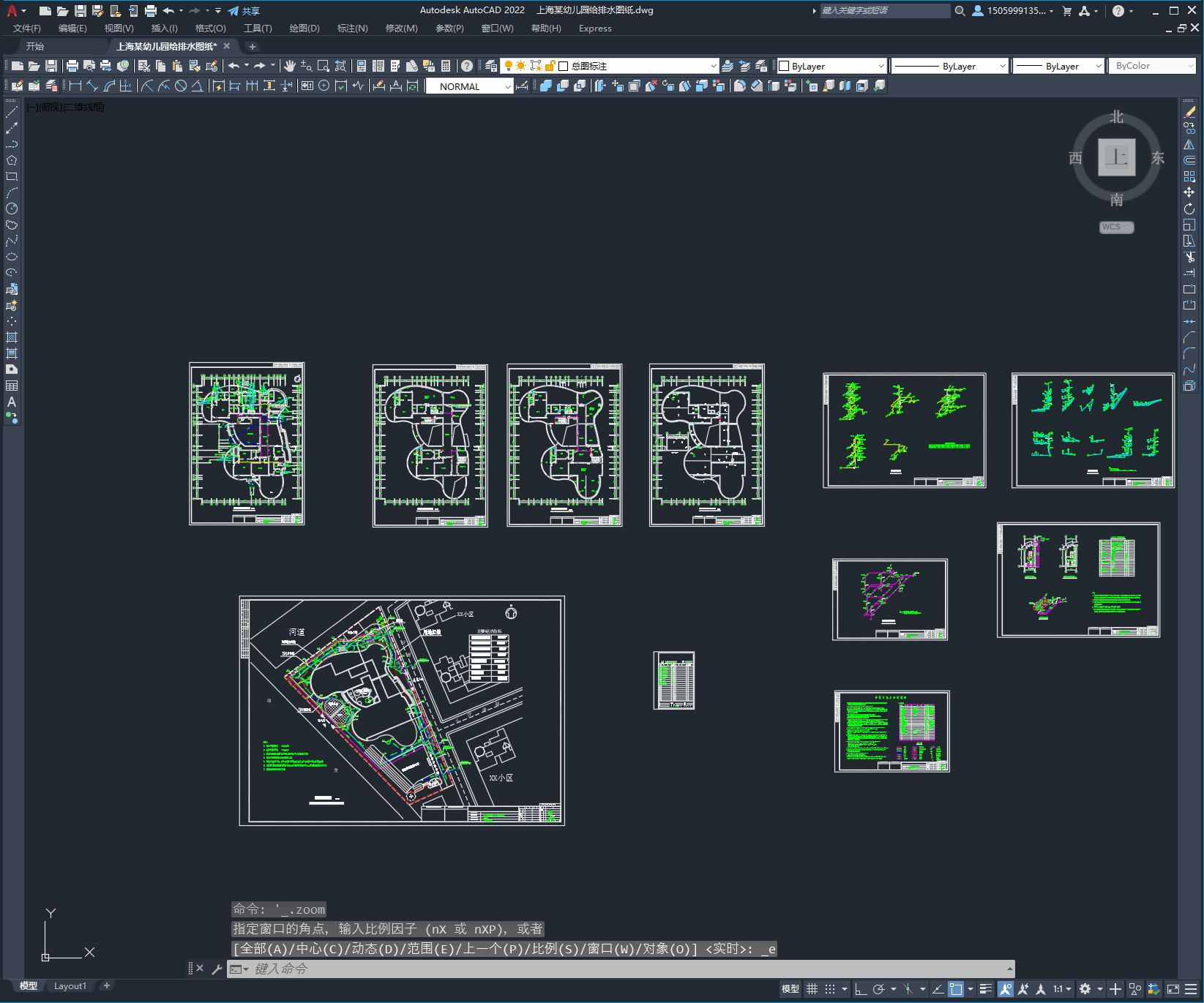

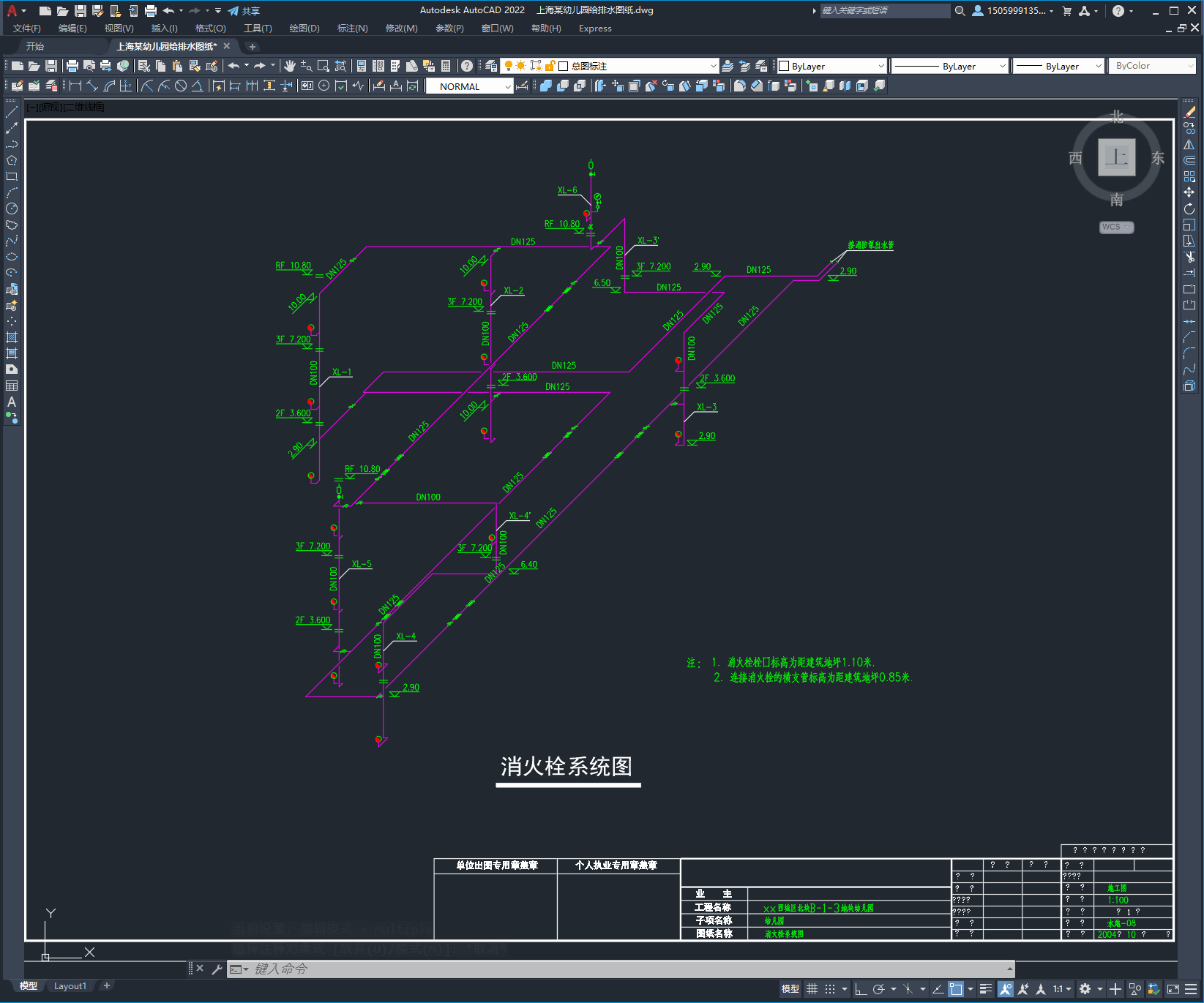

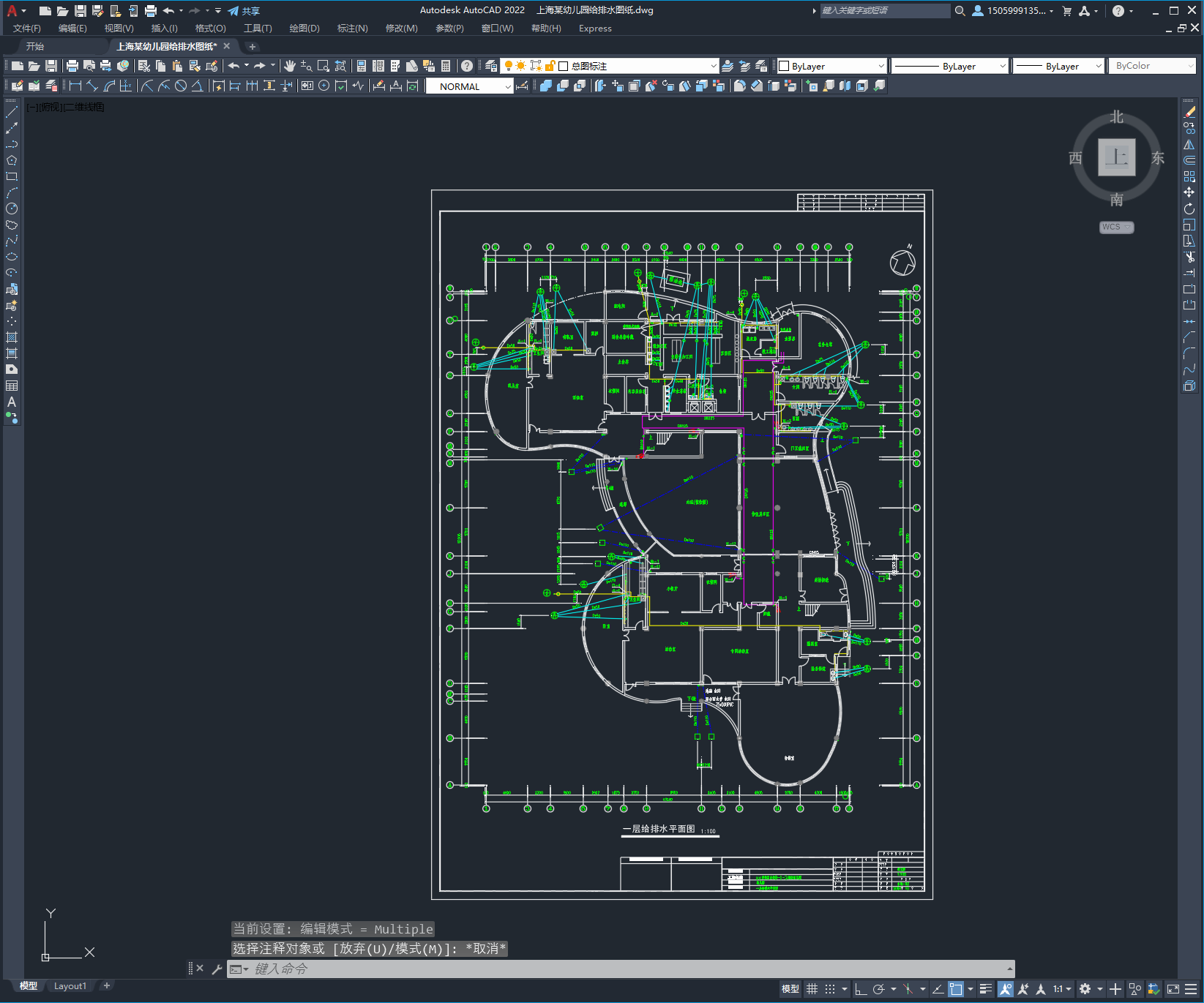

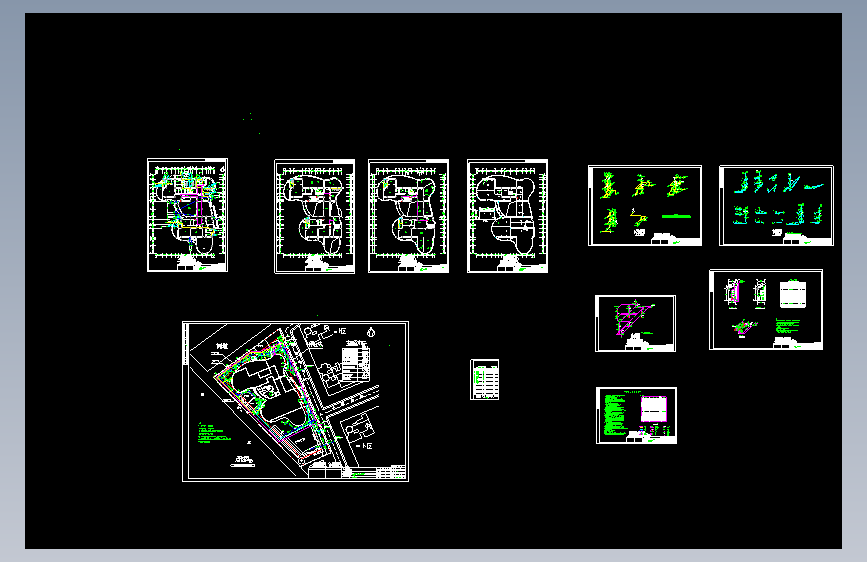

本套图纸主要包括设计说明、给排水总平面图、各层给排水平面图、给排水及消防系统图、消防泵房大样图 等，共10张图纸。
