手动扇形盲板阀 F43X型 16款（ID:1507085）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17222369505950.zip | 30.48M |
| 2 | 手动扇形盲板阀[F43X-1.5-1000].step | 2.85M |
| 3 | 手动扇形盲板阀[F43X-1.5-100].step | 2.75M |
| 4 | 手动扇形盲板阀[F43X-1.5-1200].step | 2.94M |
| 5 | 手动扇形盲板阀[F43X-1.5-1400].step | 2.92M |
| 6 | 手动扇形盲板阀[F43X-1.5-150].step | 5.14M |
| 7 | 手动扇形盲板阀[F43X-1.5-200].step | 2.86M |
| 8 | 手动扇形盲板阀[F43X-1.5-250].step | 2.78M |
| 9 | 手动扇形盲板阀[F43X-1.5-300].step | 2.85M |
| 10 | 手动扇形盲板阀[F43X-1.5-350].step | 2.79M |
| 11 | 手动扇形盲板阀[F43X-1.5-400].step | 3.02M |
| 12 | 手动扇形盲板阀[F43X-1.5-450].step | 3.01M |
| 13 | 手动扇形盲板阀[F43X-1.5-500].step | 2.08M |
| 14 | 手动扇形盲板阀[F43X-1.5-600].step | 2.90M |
| 15 | 手动扇形盲板阀[F43X-1.5-700].step | 3.00M |
| 16 | 手动扇形盲板阀[F43X-1.5-800].step | 2.89M |
| 17 | 手动扇形盲板阀[F43X-1.5-900].step | 2.84M |
| 18 | 手动扇形盲板阀装配体.SLDASM | 20.70M |

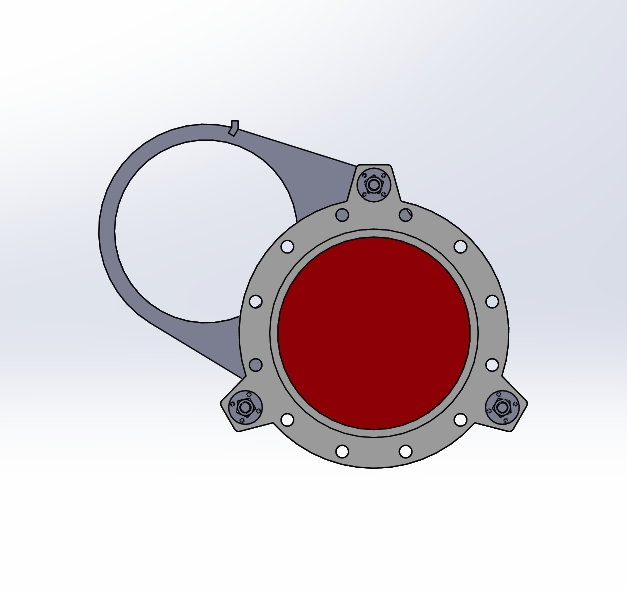

| 19 | 主视图.png | 72.29K |

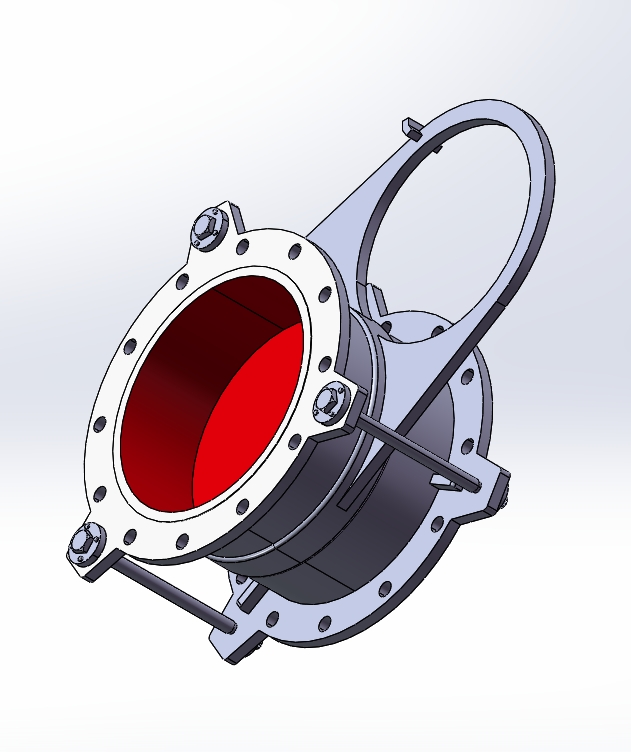

| 20 | 底轴侧图.png | 147.14K |

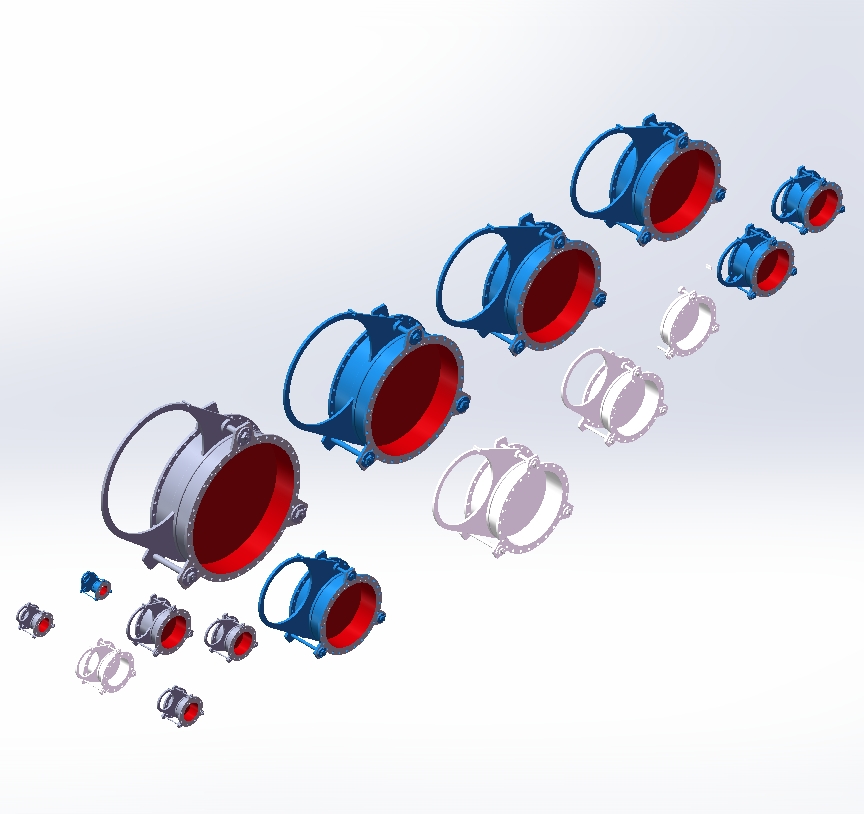

| 21 | 总组装图.png | 198.48K |

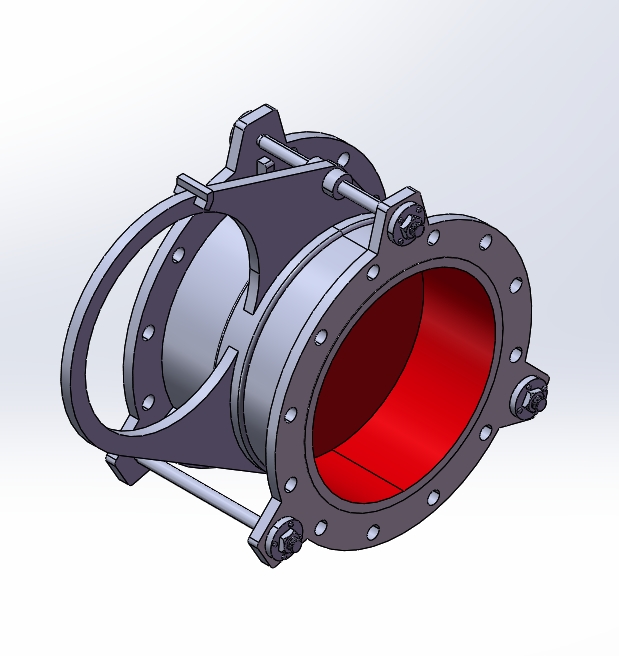

| 22 | 轴测图.png | 128.67K |
此图纸下载需要59金币
立即下载
发布者
奋斗的飞机
创作: 500
粉丝: 34
加入时间：2024-01-07
模型信息
图纸格式：step,sldasm
文件大小：31.21M
所需金币：59
上传时间：2024-07-29 15:09:17
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
扇形盲板阀
眼镜阀
快开八字盲板
扇形阀
翻板阀
图纸简介
本图为：手动扇形盲板阀又称：手动盲板阀，眼镜阀扇形阀快开八字盲板， 型号：F43X型 ，共计：16款，适用介质：煤气及有毒、有害、易燃气体，手动盲板阀F43X扇形煤气电厂烟气碳钢推杆式电动眼镜阀
