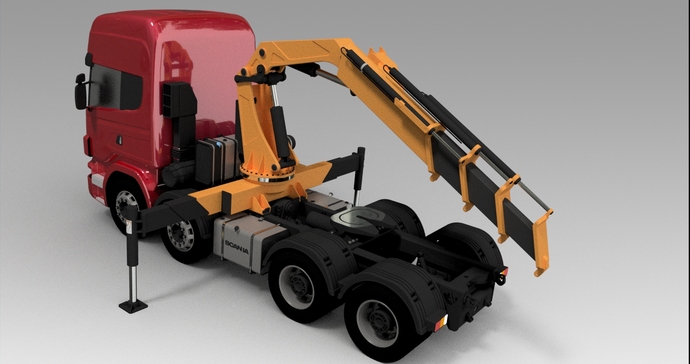

随车起重机吊臂参数化建模（ID:1510898）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.毕业论文.doc | 1.36M |
| 2 | 10-毕业论文（设计）外文翻译.doc | 126.00K |

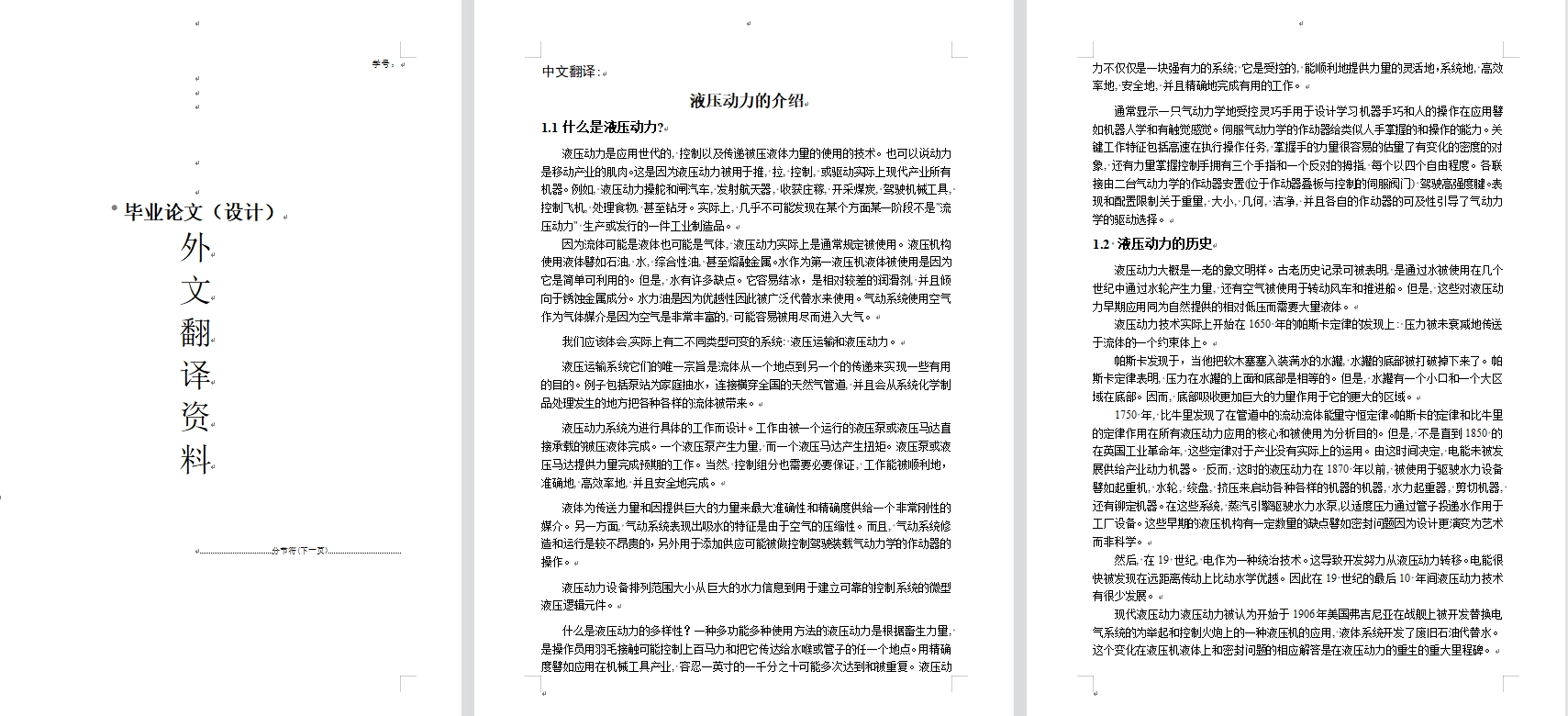

| 3 | 17225822446842.rar | 6.27M |

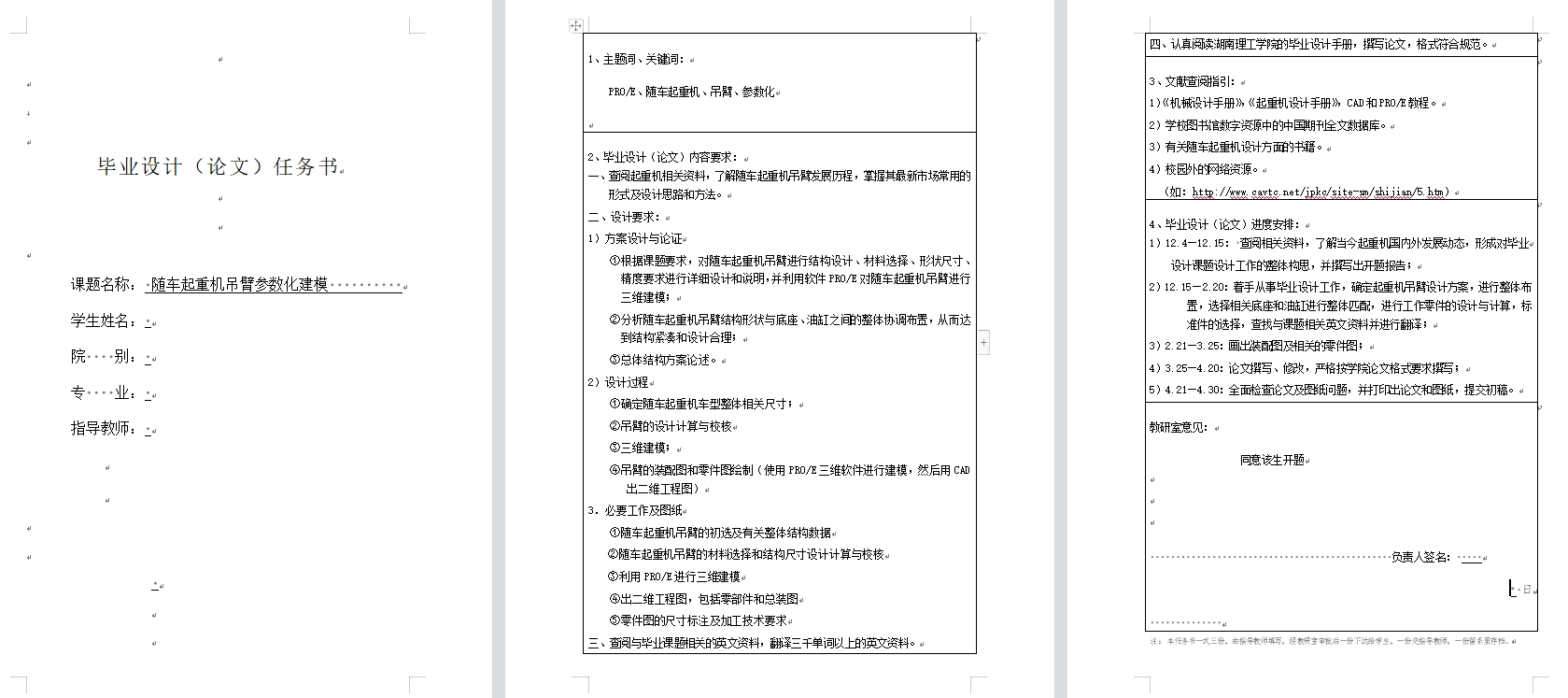

| 4 | 2.毕业设计论文任务书.doc | 21.50K |

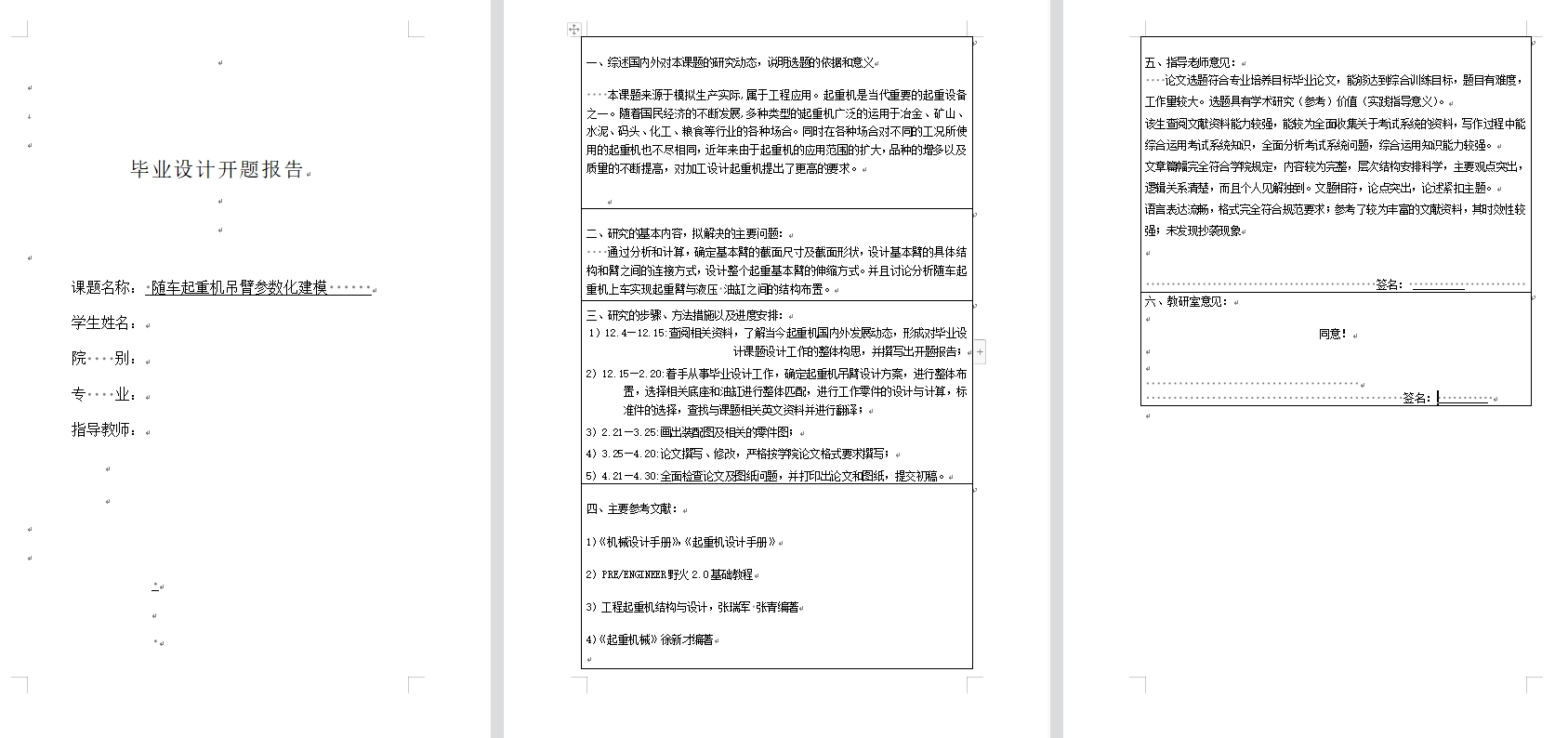

| 5 | 3.毕业论文（设计）开题报告.doc | 19.50K |

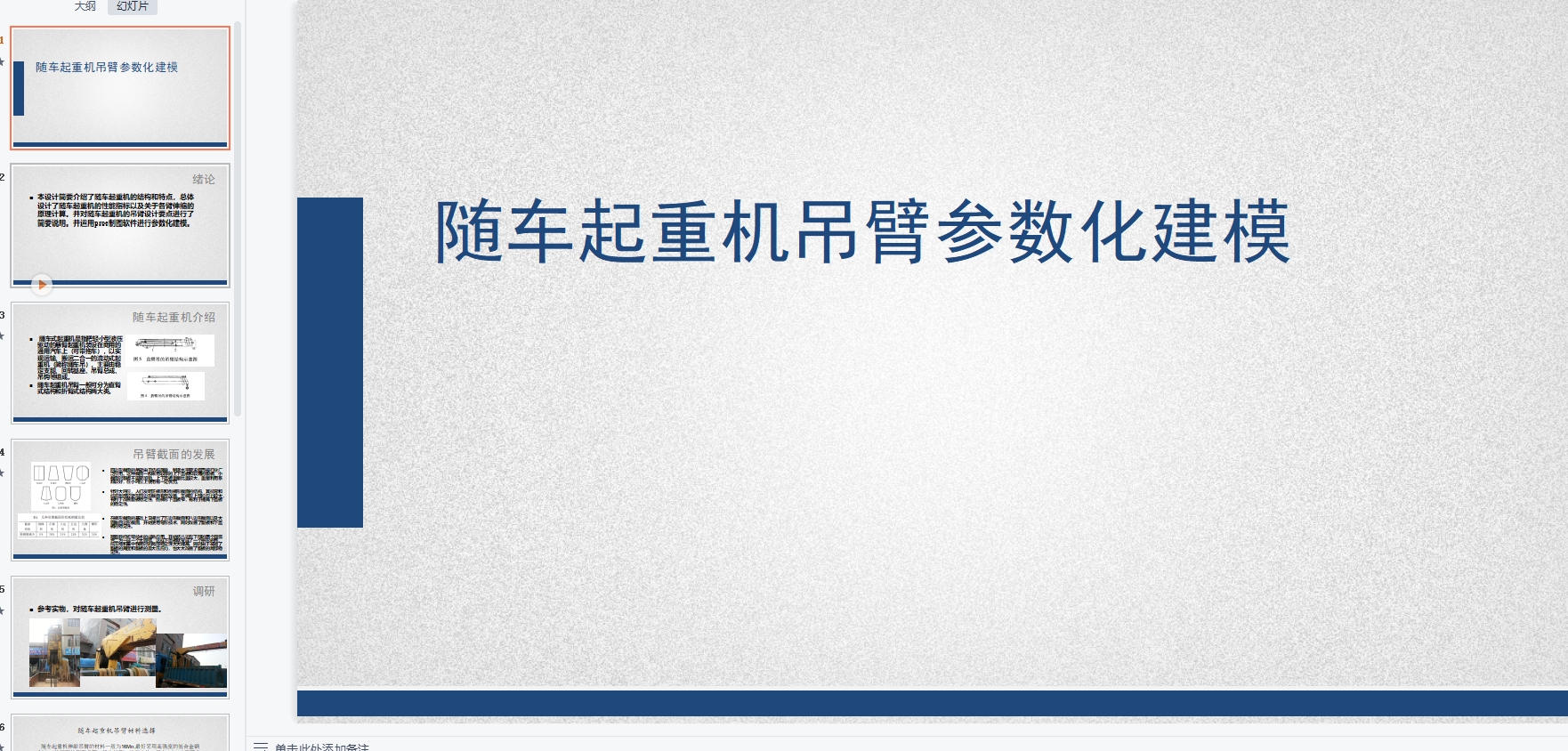

| 6 | 毕业设计.ppt | 1.93M |

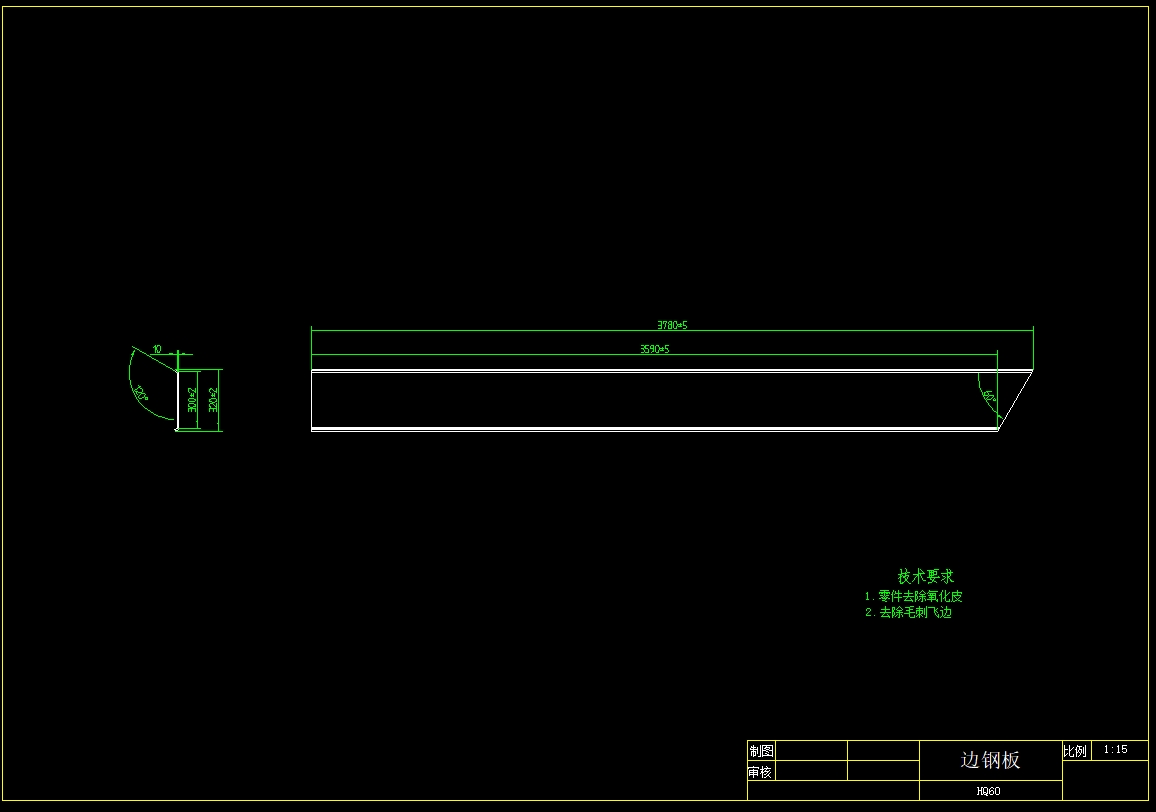

| 7 | 圆弧焊接符号2.dwg | 43.30K |

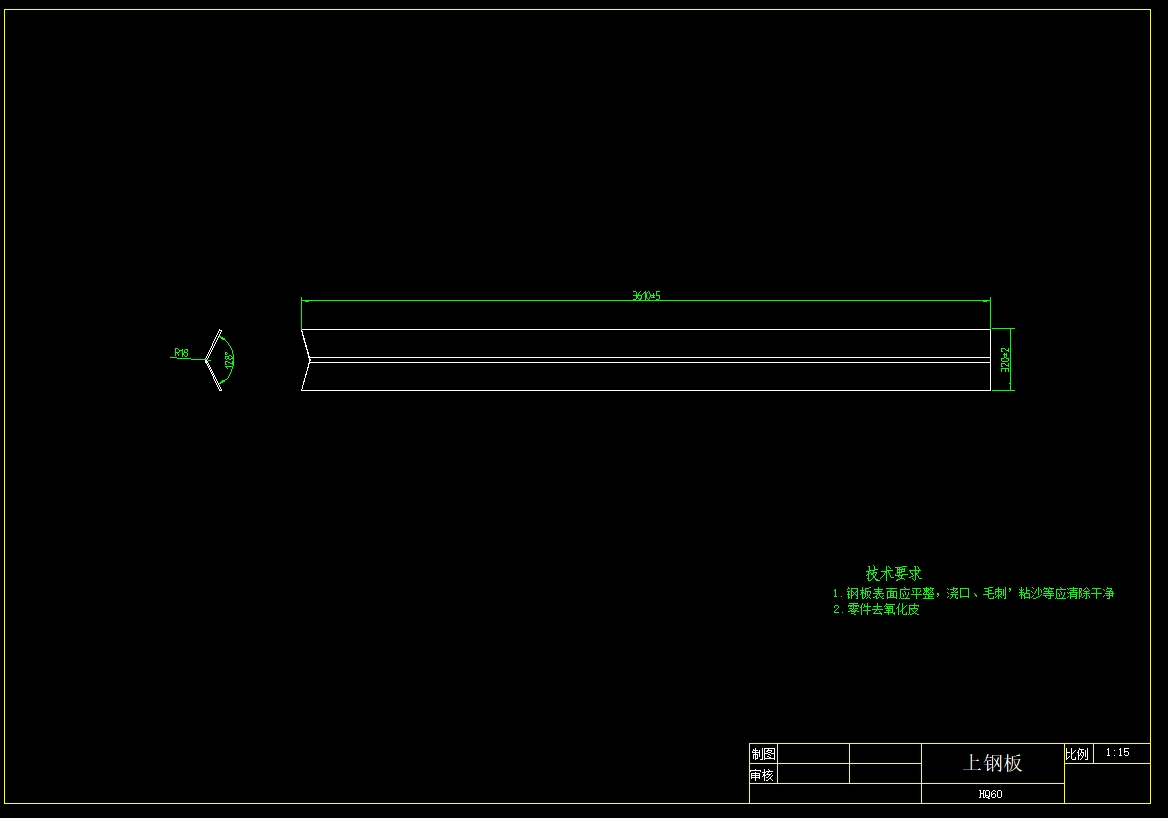

| 8 | 新上板.dwg | 66.21K |
| 9 | 新下板.dwg | 79.03K |
| 10 | 新加强板.dwg | 73.38K |

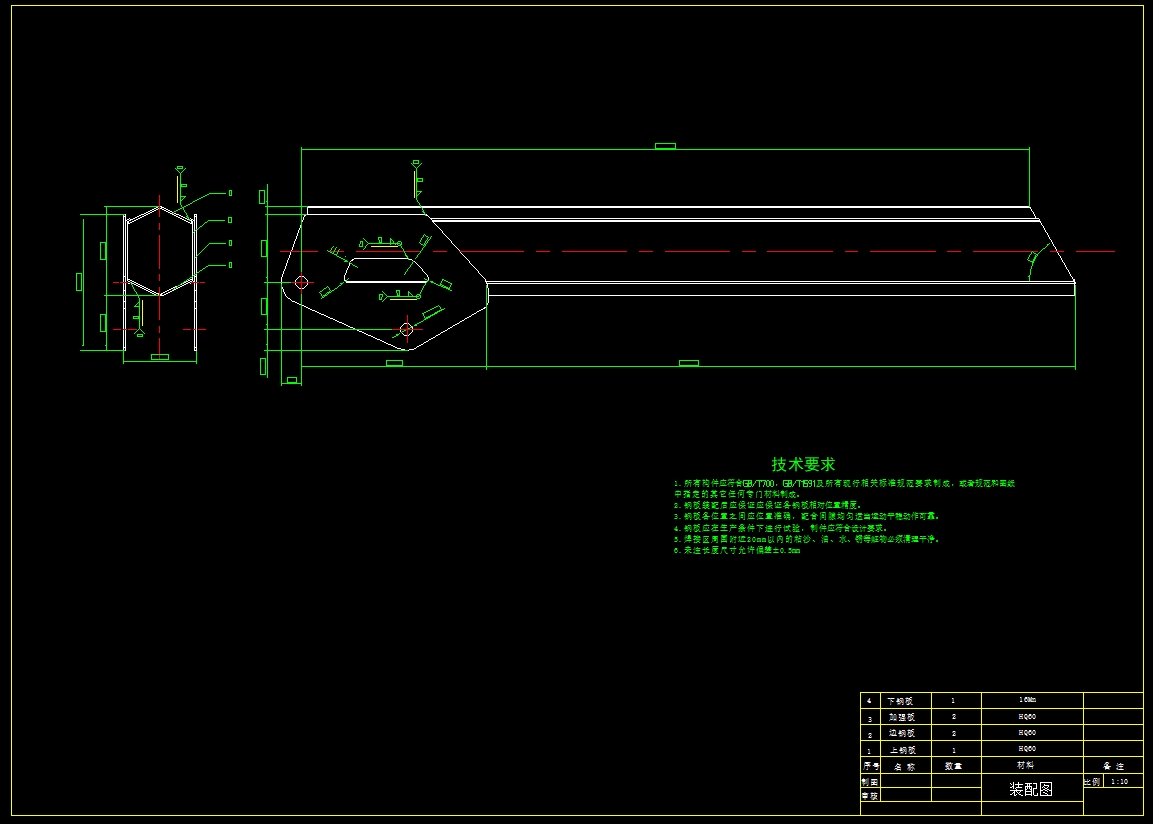

| 11 | 新装配图.dwg | 80.56K |
| 12 | 新边钢.dwg | 67.56K |
| 13 | 焊接符号.dwg | 47.74K |
| 14 | 焊接符号2.dwg | 69.57K |

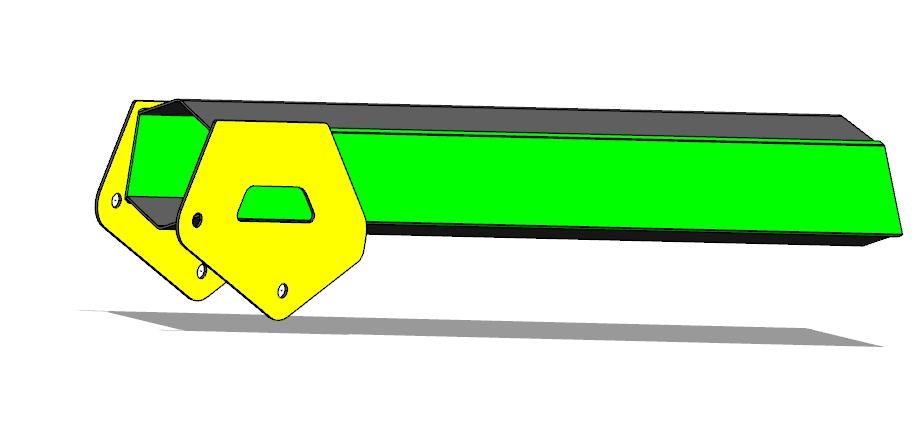

| 15 | asm0005.asm.1 | 60.88K |
| 16 | asm0005.asm.10 | 88.04K |
| 17 | asm0005.asm.11 | 88.25K |
| 18 | asm0005.asm.12 | 94.54K |
| 19 | asm0005.asm.13 | 105.03K |
| 20 | asm0005.asm.14 | 90.75K |
| 21 | asm0005.asm.15 | 110.70K |
| 22 | asm0005.asm.16 | 109.80K |
| 23 | asm0005.asm.17 | 104.32K |
| 24 | asm0005.asm.18 | 99.35K |
| 25 | asm0005.asm.19 | 103.96K |
| 26 | asm0005.asm.2 | 74.20K |
| 27 | asm0005.asm.20 | 116.01K |
| 28 | asm0005.asm.3 | 86.31K |
| 29 | asm0005.asm.4 | 90.71K |
| 30 | asm0005.asm.5 | 95.58K |
| 31 | asm0005.asm.6 | 85.66K |
| 32 | asm0005.asm.7 | 92.17K |
| 33 | asm0005.asm.8 | 104.01K |
| 34 | asm0005.asm.9 | 103.22K |
| 35 | drw0001_dwg__out.log.1 | 2.39K |
| 36 | drw0001_dwg__out.log.2 | 2.43K |
| 37 | drw0003_dwg__out.log.1 | 2.40K |
| 38 | drw0003_dwg__out.log.2 | 2.43K |
| 39 | JQB_dwg__out.log.1 | 1.86K |
| 40 | prt0002.prt.1 | 72.89K |
| 41 | prt0002.prt.2 | 73.54K |
| 42 | prt0002.prt.3 | 75.25K |
| 43 | prt0002.prt.4 | 60.05K |
| 44 | prt0002.prt.5 | 61.73K |
| 45 | prt0002.prt.6 | 67.83K |
| 46 | prt0002.prt.7 | 63.07K |
| 47 | prt0002.prt.8 | 66.10K |
| 48 | prt0002.prt.9 | 68.52K |
| 49 | prt0003.prt.1 | 73.97K |
| 50 | prt0003.prt.10 | 72.55K |
| 51 | prt0003.prt.11 | 101.17K |
| 52 | prt0003.prt.2 | 70.57K |
| 53 | prt0003.prt.3 | 66.14K |
| 54 | prt0003.prt.4 | 64.25K |
| 55 | prt0003.prt.5 | 75.58K |
| 56 | prt0003.prt.6 | 70.17K |
| 57 | prt0003.prt.7 | 65.74K |
| 58 | prt0003.prt.8 | 69.09K |
| 59 | prt0003.prt.9 | 86.21K |
| 60 | prt0004.prt.1 | 62.61K |
| 61 | prt0004.prt.10 | 86.61K |
| 62 | prt0004.prt.11 | 86.62K |
| 63 | prt0004.prt.2 | 59.06K |
| 64 | prt0004.prt.3 | 59.62K |
| 65 | prt0004.prt.4 | 77.79K |
| 66 | prt0004.prt.5 | 82.38K |
| 67 | prt0004.prt.6 | 82.12K |
| 68 | prt0004.prt.7 | 89.88K |
| 69 | prt0004.prt.8 | 88.07K |
| 70 | prt0004.prt.9 | 96.61K |
| 71 | prt0005.prt.1 | 97.46K |
| 72 | prt0005.prt.10 | 115.96K |
| 73 | prt0005.prt.11 | 131.83K |
| 74 | prt0005.prt.2 | 117.50K |
| 75 | prt0005.prt.3 | 118.26K |
| 76 | prt0005.prt.4 | 116.41K |
| 77 | prt0005.prt.5 | 118.87K |
| 78 | prt0005.prt.6 | 122.37K |
| 79 | prt0005.prt.7 | 124.99K |
| 80 | prt0005.prt.8 | 120.36K |
| 81 | prt0005.prt.9 | 103.39K |
| 82 | prt0006.prt.10 | 72.55K |
| 83 | prt0006.prt.11 | 84.68K |
| 84 | prt0006.prt.12 | 97.06K |
| 85 | trail.txt.1 | 86.02K |
此图纸下载需要100金币
立即下载
发布者
火星上的冷风
创作: 315
粉丝: 21
加入时间：2023-05-25
模型信息
图纸ID：1510898
图纸格式：dwg,asm,prt
文件大小：6.42M
所需金币：100
上传时间：2024-08-02 15:04:07
是否可编辑：可修改，包括参数
软件版本：PROE*CREO Wildfire 5.0
标签
图纸简介
本文简要介绍了随车起重机的结构和特点，总体设计了随车起重机的性能指标以及关于各臂伸缩的原理计算。并对随车起重机的设计要点进行了简要说明。本文重点介绍了随车起重机伸缩部分的设计，分析随车起重机吊臂结构形状与底座、油缸之间的整体协调布置，从而达到结构紧凑和设计合理。
本次设计主要内容和要求：设计出具有一定重量的随车起重机完整的上车结构，绘制出上车装配图和基本臂的结构图。通过分析和计算，确定基本臂的截面形状及截面尺寸，设计每节臂的具体结构和臂之间的连接方式，设计整个起重臂伸缩方式。并且设计随车起重机上车实现起重臂伸缩，变幅所需的上车液压系统，设计选择合适的泵，油缸及阀等液压元件。其中，以臂的设计最为
