新能源驱动电机Hairpin扁线定子绕组(8层)(ID:1512888)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 17228267788698.rar | 13.32M |
2 | CoilA.SLDPRT | 741.89K |
3 | CoilB.SLDPRT | 758.66K |
4 | CoilC.SLDPRT | 751.76K |
5 | CoilD.SLDPRT | 737.95K |
6 | Hairpin.SLDASM | 2.73M |
7 | Insulation.SLDPRT | 106.17K |
8 | Stator_Core.SLDPRT | 393.00K |
9 | U相.SLDASM | 2.18M |
10 | Winding.SLDASM | 2.26M |
11 | CoilA.prt | 823.04K |
12 | CoilA.stp | 521.04K |
13 | CoilB.prt | 823.08K |
14 | CoilB.stp | 527.11K |
15 | CoilC.prt | 799.76K |
16 | CoilC.stp | 528.94K |
17 | CoilD.prt | 809.98K |
18 | CoilD.stp | 532.22K |
19 | Hairpin_Stator.prt | 783.78K |
20 | Hairpin_Stator.stp | 2.86M |
21 | Insulation.prt | 141.33K |
22 | Stator_core.prt | 812.45K |
此图纸下载需要1000金币
立即下载
发布者
旅程2024
创作: 11
粉丝: 1
加入时间:2024-07-11

模型信息
图纸格式:sldprt,sldasm,prt,stp
文件大小:13.64M
所需金币:1000
上传时间:2024-08-05 10:59:44
是否可编辑:可修改,包括参数
版本:UG UG NX12.0
标签
扁线绕组
新能源驱动电机
Hairpin
参数化建模
发卡式
图纸简介

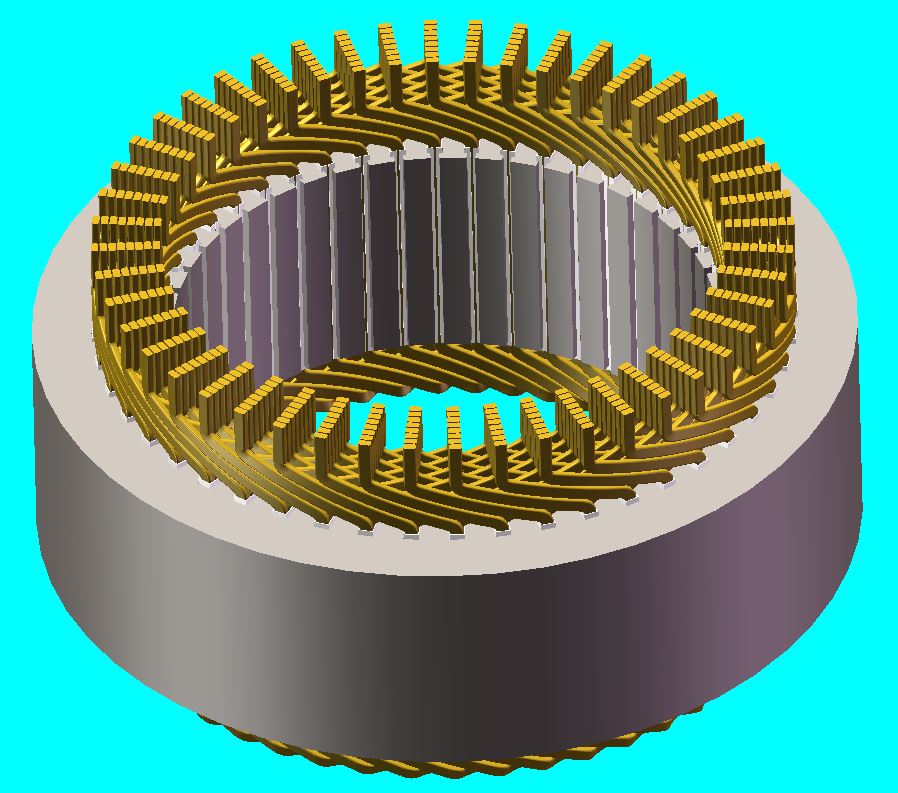

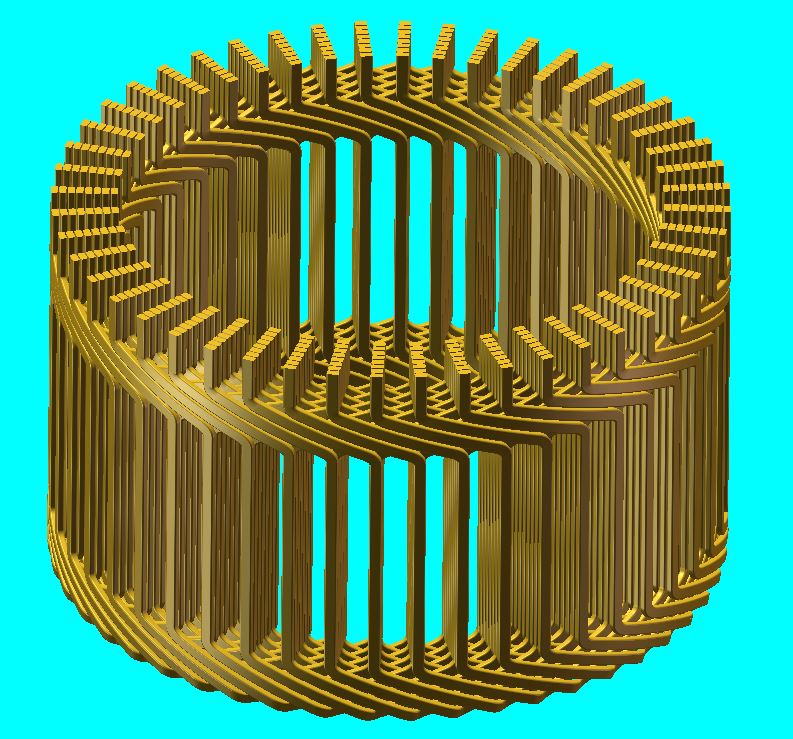

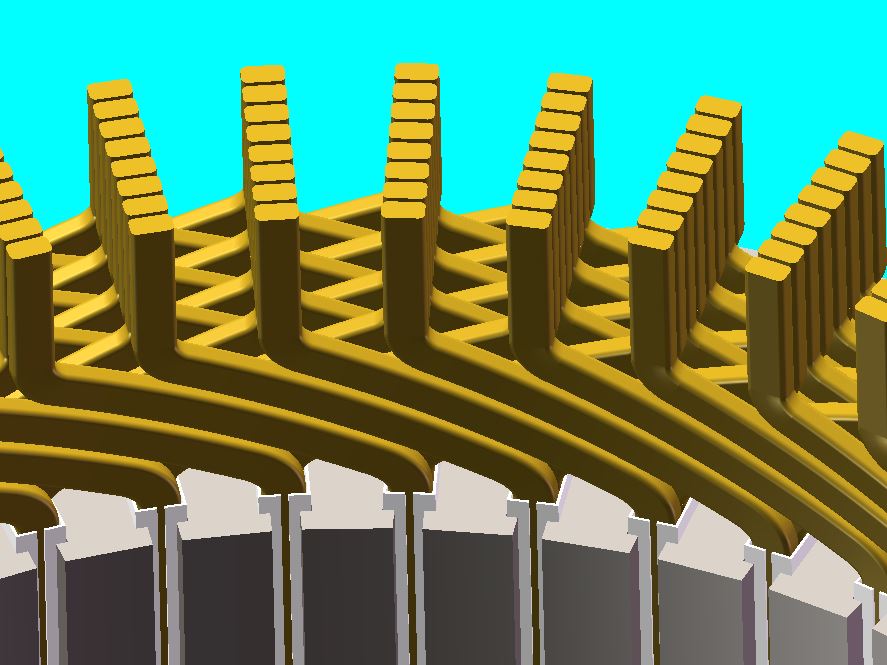

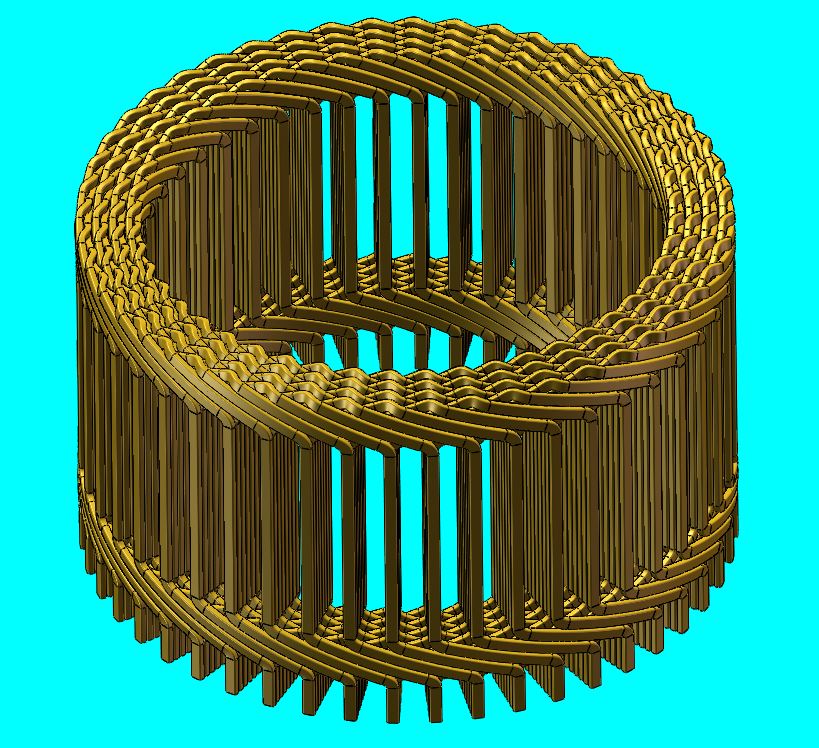

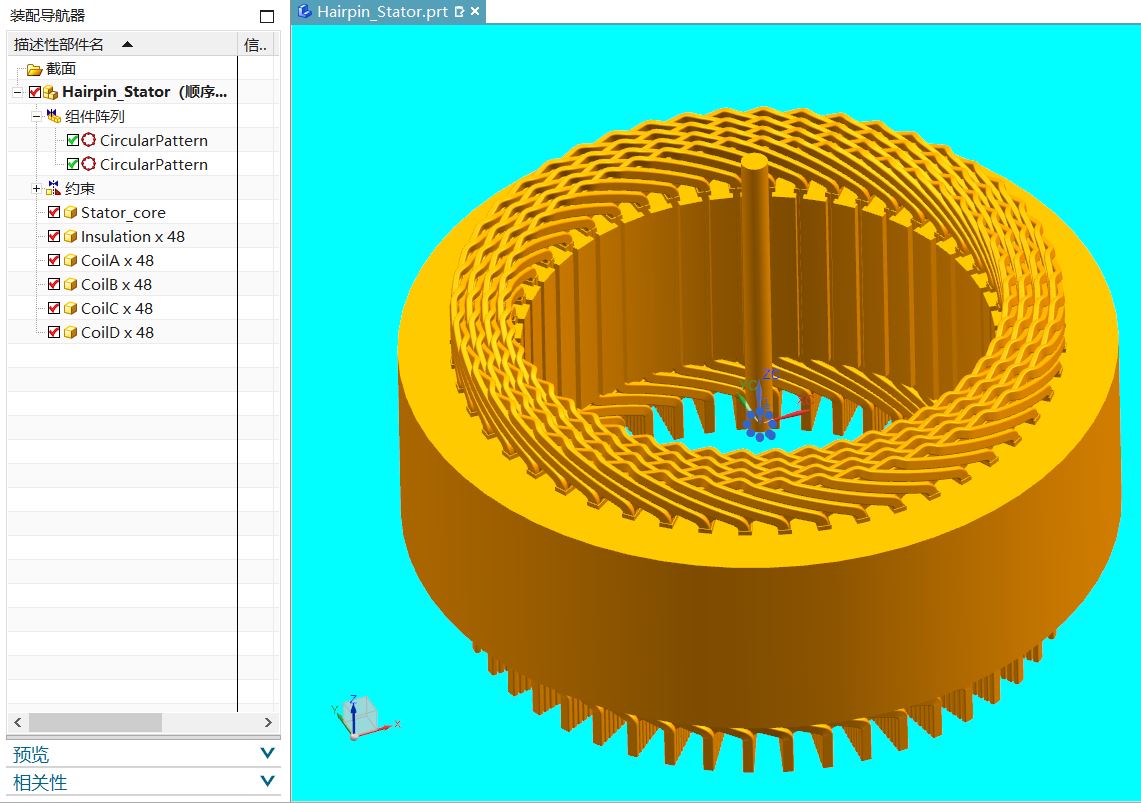

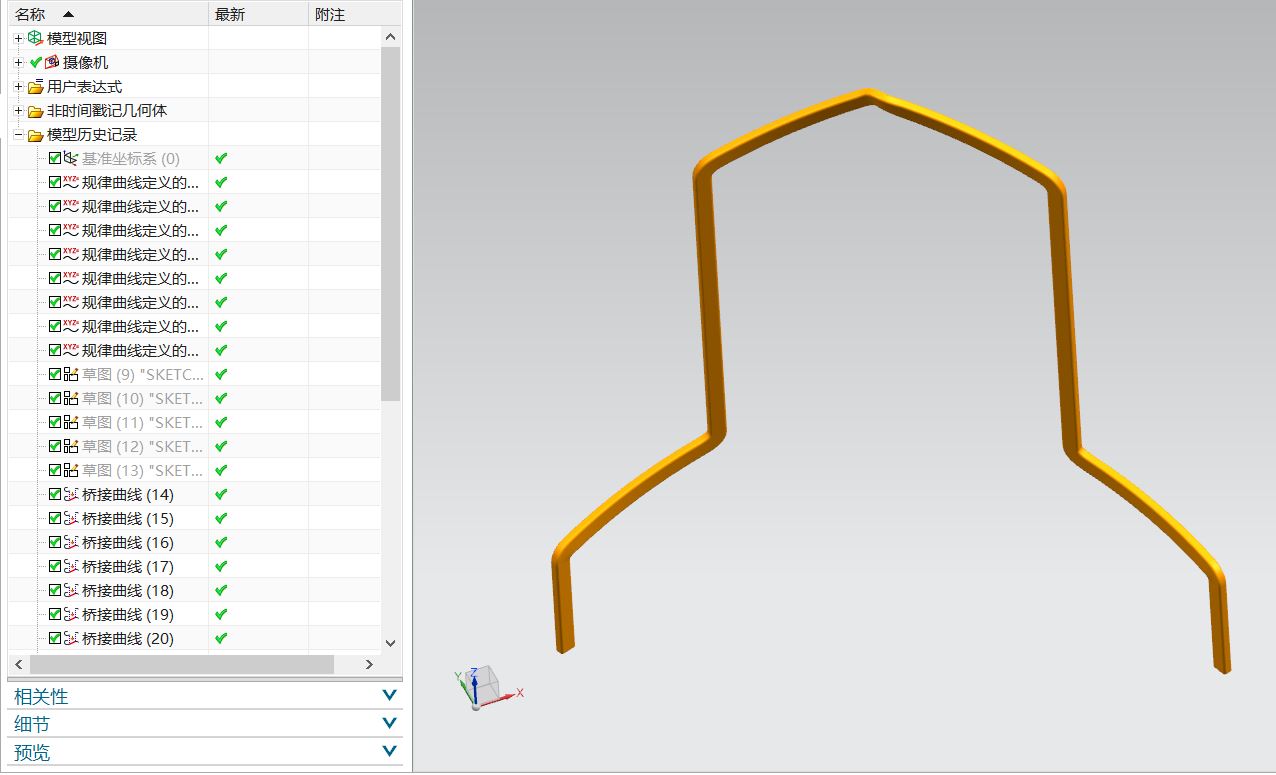

Hairpin 8层 扁线绕组定子模型,新能源汽车驱动电机发卡式定子模型,UG三维源文件(UG NX12.0),含详细参数及建模过程步骤,采用UG函数表达式纯参数化驱动建模,可参照学习绘制思路,另含通用step格式文件和SolidWorks格式文件可打开。 (注:不是现在网上的那种通过曲面分层或倒角倒角再倒角方式建模的)
