分离双幅形式桥梁施工图设计（ID:1515757）

机械设备 / 非标机械 / 分离双幅形式桥梁施工图设计

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17231775215562.zip	7.00M

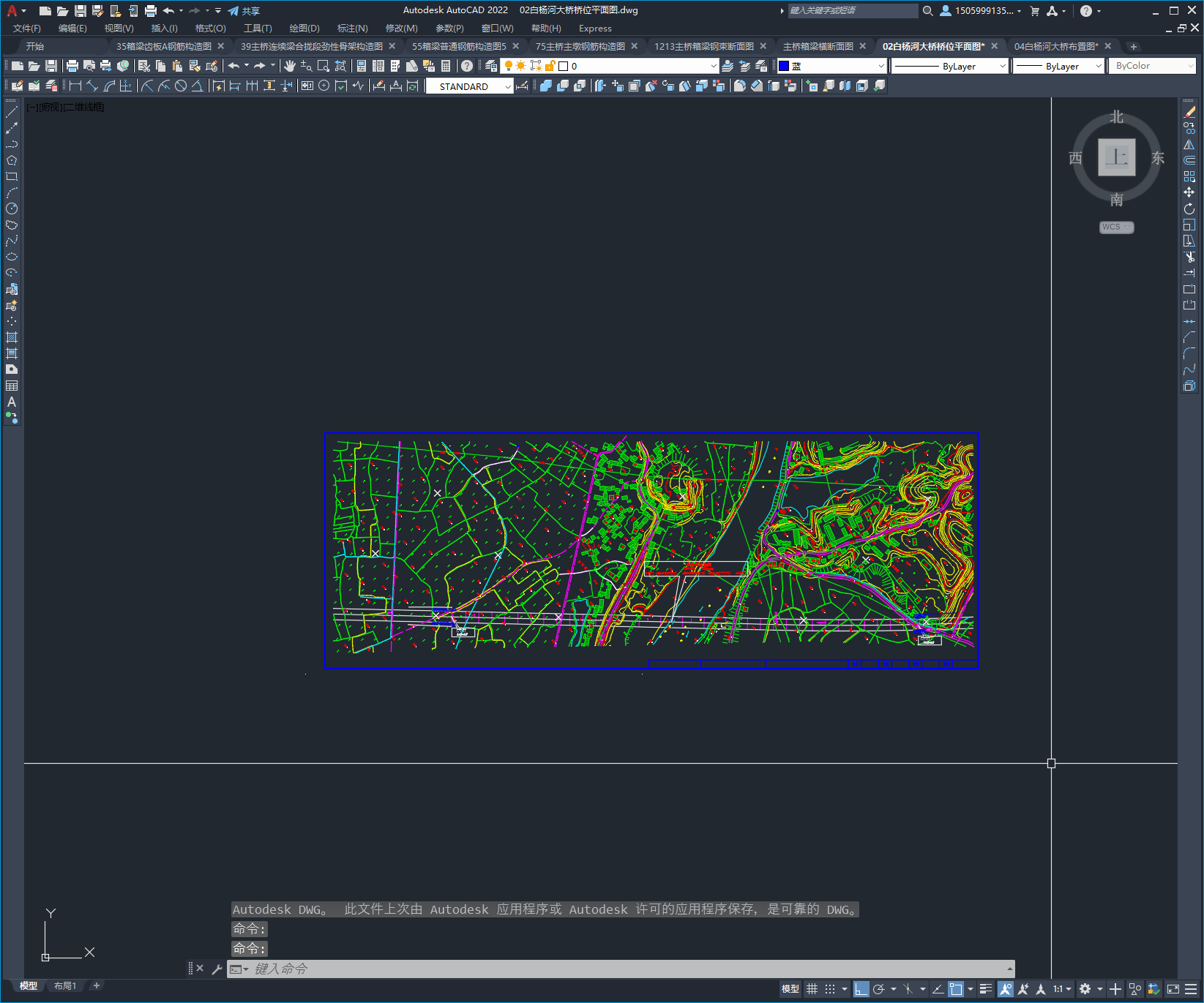

2	02白杨河大桥桥位平面图.dwg	611.56K
3	03白杨河特大桥工程地质纵断面图.dwg	120.23K

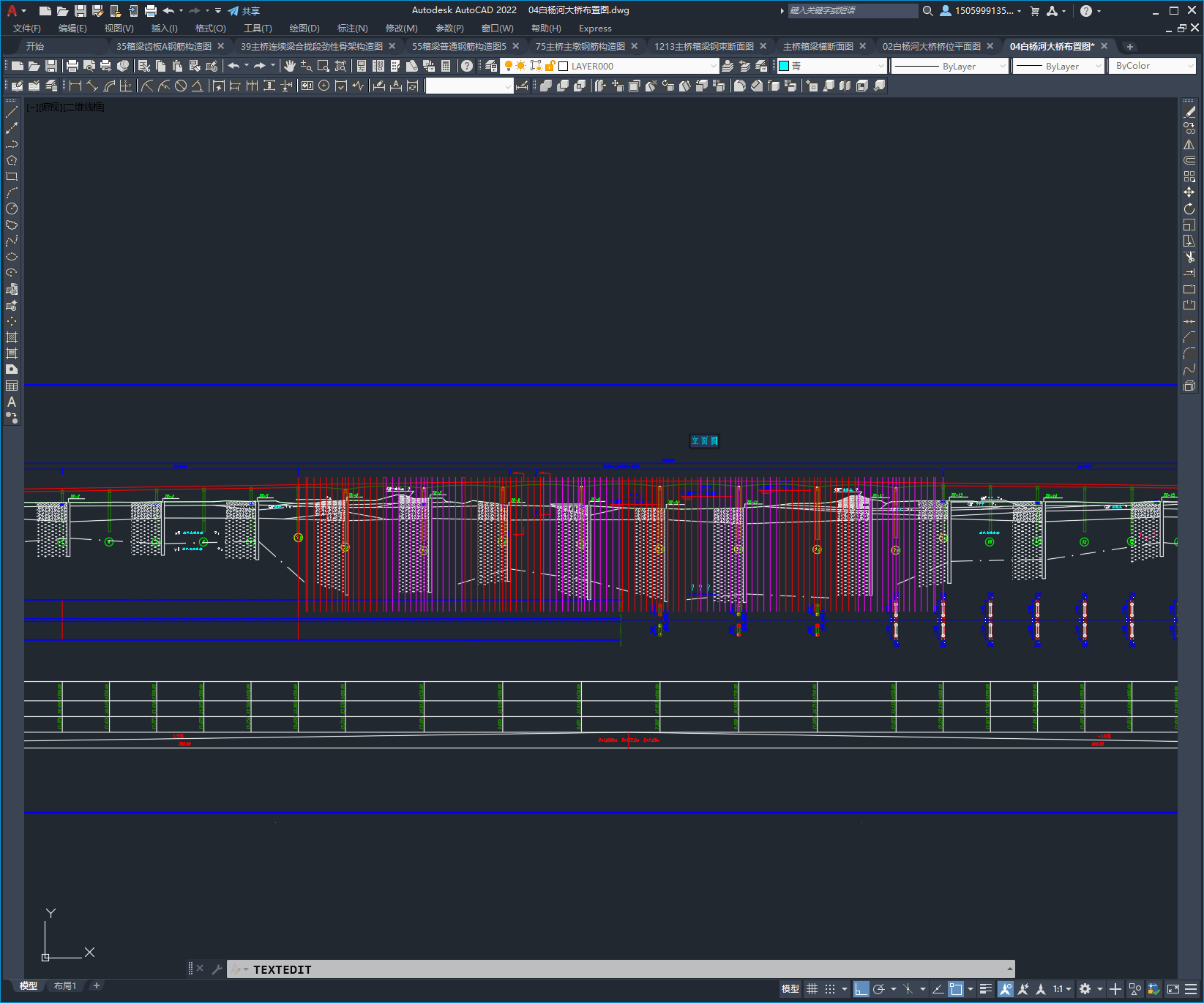

4	04白杨河大桥布置图.dwg	566.09K
5	05主桥桥梁横断面及桥面铺装构造图.dwg	94.56K
6	06主桥箱梁构造图.dwg	397.11K
7	0711主桥连续梁纵向预应力构造图.dwg	502.92K

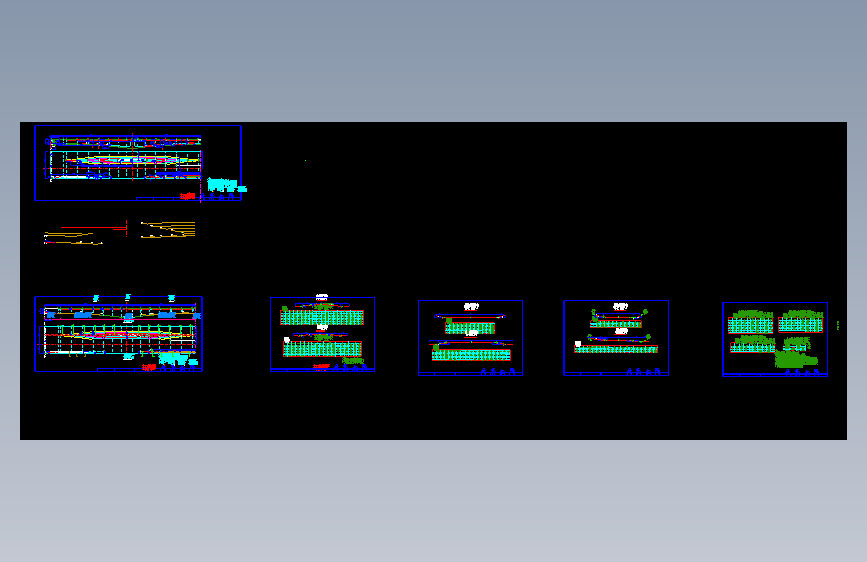

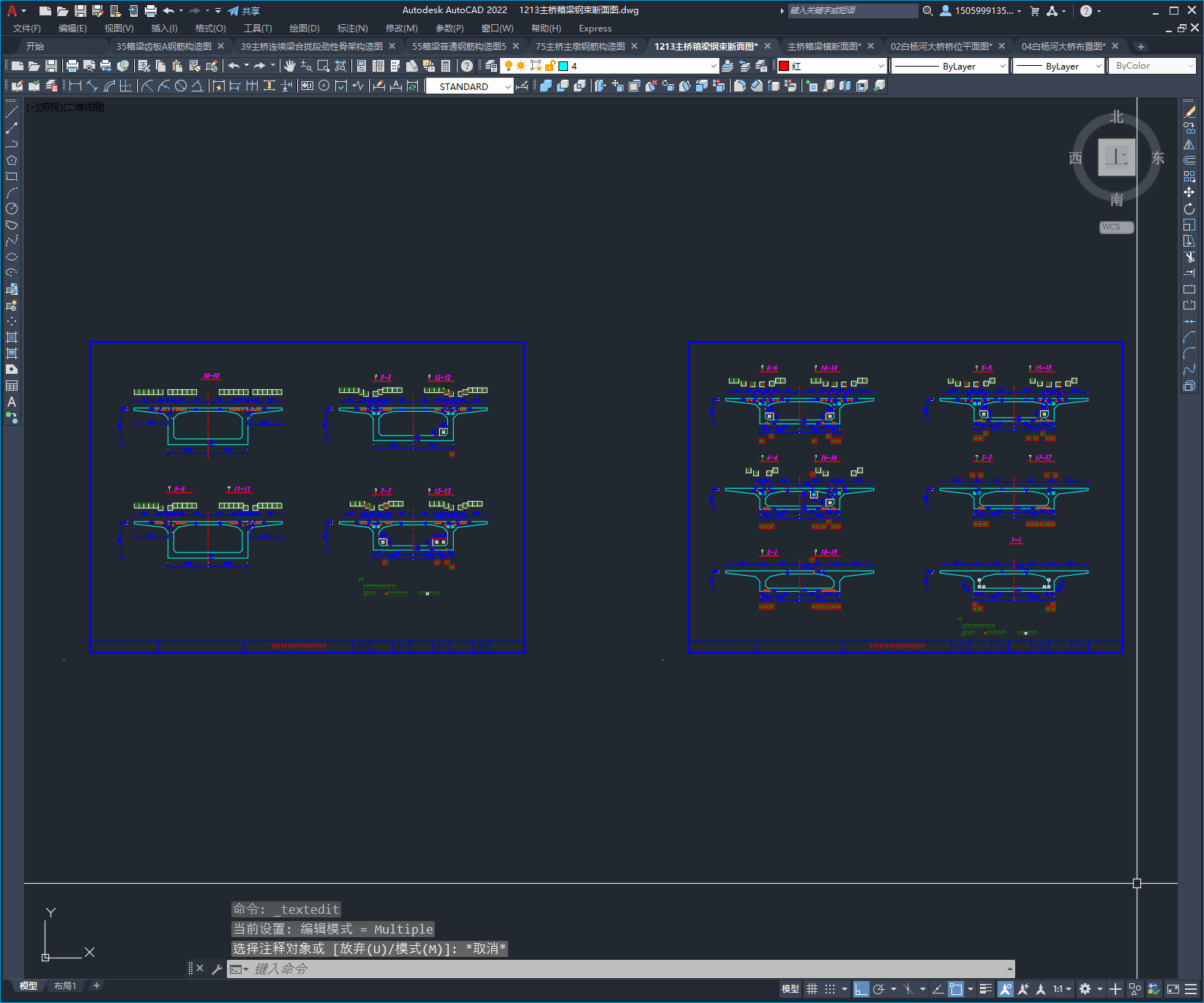

8	1213主桥箱梁钢束断面图.dwg	427.98K
9	14主桥连续梁横向预应力束构造图.dwg	215.00K
10	15主桥连续梁0号块普通钢筋构造图.dwg	218.33K
11	1617主桥连续梁0号块横梁钢筋构造图.dwg	347.64K
12	1819主桥连续梁1号块普通钢筋构造图.dwg	161.55K
13	2021主桥连续梁2号块普通钢筋构造图.dwg	258.83K
14	2223主桥连续梁3号块普通钢筋构造图.dwg	258.17K
15	2425主桥连续梁4号块普通钢筋构造图.dwg	256.39K
16	2627主桥连续梁5号块普通钢筋构造图.dwg	254.46K
17	2829主桥连续梁6号块普通钢筋构造图.dwg	254.00K
18	30主桥连续梁7号块普通钢筋构造图.dwg	212.59K
19	31主桥连续梁89号块普通钢筋构造图.dwg	294.34K
20	32主桥连续梁端横梁钢筋构造图.dwg	376.84K
21	33主桥梁端翼板加厚块钢筋构造图.dwg	126.78K
22	34箱梁端槽口钢筋构造图.dwg	194.25K
23	35箱梁齿板A钢筋构造图.dwg	134.69K
24	36箱梁齿板B类钢筋构造图.dwg	142.71K
25	37箱梁齿板C类钢筋构造图.dwg	135.76K
26	38主桥连续梁梁底支座垫石钢筋构造图.dwg	335.67K
27	39主桥连续梁合拢段劲性骨架构造图.dwg	285.79K
28	40临时锚固构造图.dwg	202.19K
29	41引桥箱梁上部横断面图.dwg	153.06K
30	42引桥箱梁平面布置示意图.dwg	140.33K
31	43箱梁构造图（中跨中梁）.dwg	146.37K
32	44箱梁构造图（中跨边梁）.dwg	144.07K
33	45箱梁构造图（边跨中梁）.dwg	131.54K
34	46箱梁构造图（边跨边梁）.dwg	134.00K
35	47箱梁构造图（内边梁）.dwg	158.22K
36	48箱梁预应力钢束构造图1.dwg	144.98K
37	49箱梁预应力钢束构造图2.dwg	156.86K
38	50箱梁墩顶负弯矩钢束构造图.dwg	180.04K
39	51箱梁普通钢筋构造图1.dwg	118.49K
40	52箱梁普通钢筋构造图2.dwg	166.22K
41	53箱梁普通钢筋构造图3.dwg	230.85K
42	54箱梁普通钢筋构造图4.dwg	108.56K
43	55箱梁普通钢筋构造图5.dwg	125.86K
44	56箱梁普通钢筋构造图6.dwg	205.86K
45	57箱梁普通钢筋构造图7.dwg	111.66K
46	58箱梁现浇桥面板钢筋构造图.dwg	147.57K
47	59箱梁端支点横梁钢筋构造图.dwg	307.58K
48	60箱梁现浇中支点横梁钢筋构造图.dwg	178.90K
49	61箱梁非支点横梁钢筋构造图.dwg	121.52K
50	62箱梁齿板构造图.dwg	97.16K
51	63箱梁齿板钢筋构造图.dwg	110.71K
52	64箱梁预制堵头板钢筋构造图.dwg	82.85K
53	65箱梁梁端封锚钢筋构造图.dwg	119.65K
54	66支座与伸缩缝布置图.dwg	273.26K

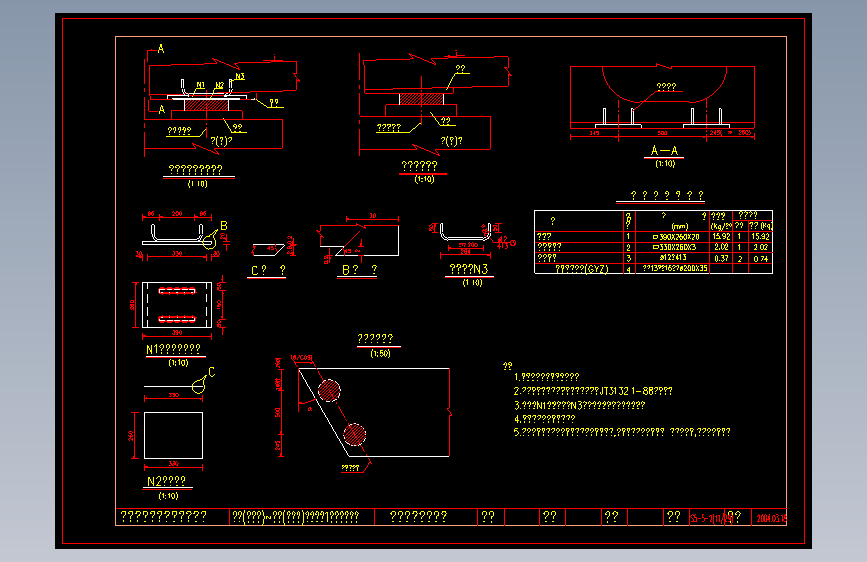

55	67箱梁板式橡胶支座构造图.dwg	125.74K

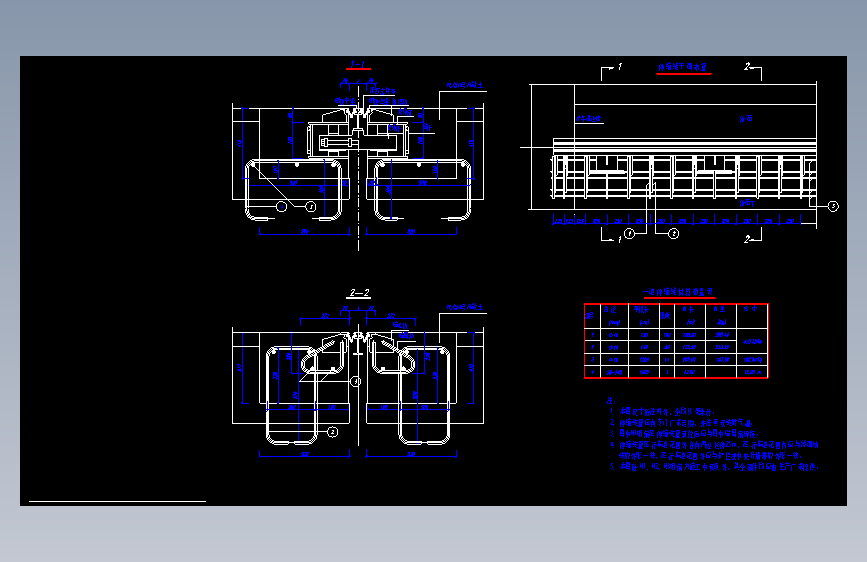

56	68SD-240型伸缩缝构造图.dwg	541.27K
57	69SD-160型伸缩缝构造图.dwg	467.08K
58	70外侧护栏钢筋构造图.dwg	174.39K
59	71内侧护栏钢筋构造图.dwg	93.67K
60	72泄水管构造图.dwg	230.16K
61	73主桥主墩构造图.dwg	97.16K
62	74主桥主墩系梁钢筋构造图.dwg	318.23K
63	75主桥主墩钢筋构造图.dwg	546.84K
64	76过渡桥墩构造.dwg	147.64K
65	77过渡墩盖梁钢筋构造图.dwg	274.73K
66	78主桥侧垫石挡块钢筋.dwg	297.55K
67	78引桥侧垫石挡块钢筋.dwg	105.16K
68	79过渡墩墩柱钢筋构造图.dwg	159.05K
69	80过渡墩桩基柱钢筋构造图.dwg	125.56K
70	81桥墩构造图.dwg	442.70K
71	82桥墩墩柱钢筋构造图.dwg	160.02K
72	82桥墩桩基钢筋构造图.dwg	92.94K
73	83桥墩盖梁钢筋构造图.dwg	220.56K
74	84桥墩系梁钢筋构造图.dwg	82.63K
75	85主桥主墩钢筋构造图.dwg	476.07K
76	85桥台构造图.dwg	136.44K
77	86桥台台帽钢筋构造图.dwg	193.77K
78	87墩台防震挡块、支座垫石钢筋构造图.dwg	462.24K
79	88桥台耳、背墙钢筋构造图.dwg	178.88K
80	89桥台肋墙钢筋构造图.dwg	120.52K
81	90桥台承台钢筋构造图.dwg	126.48K
82	91桥台桩基钢筋构造图.dwg	95.38K
83	92桥头搭板钢筋构造图.dwg	104.62K
84	93桥台锥坡构造图.dwg	63.39K
85	tk.dwg	31.13K
86	主引桥主要工程数量表.dwg	138.14K

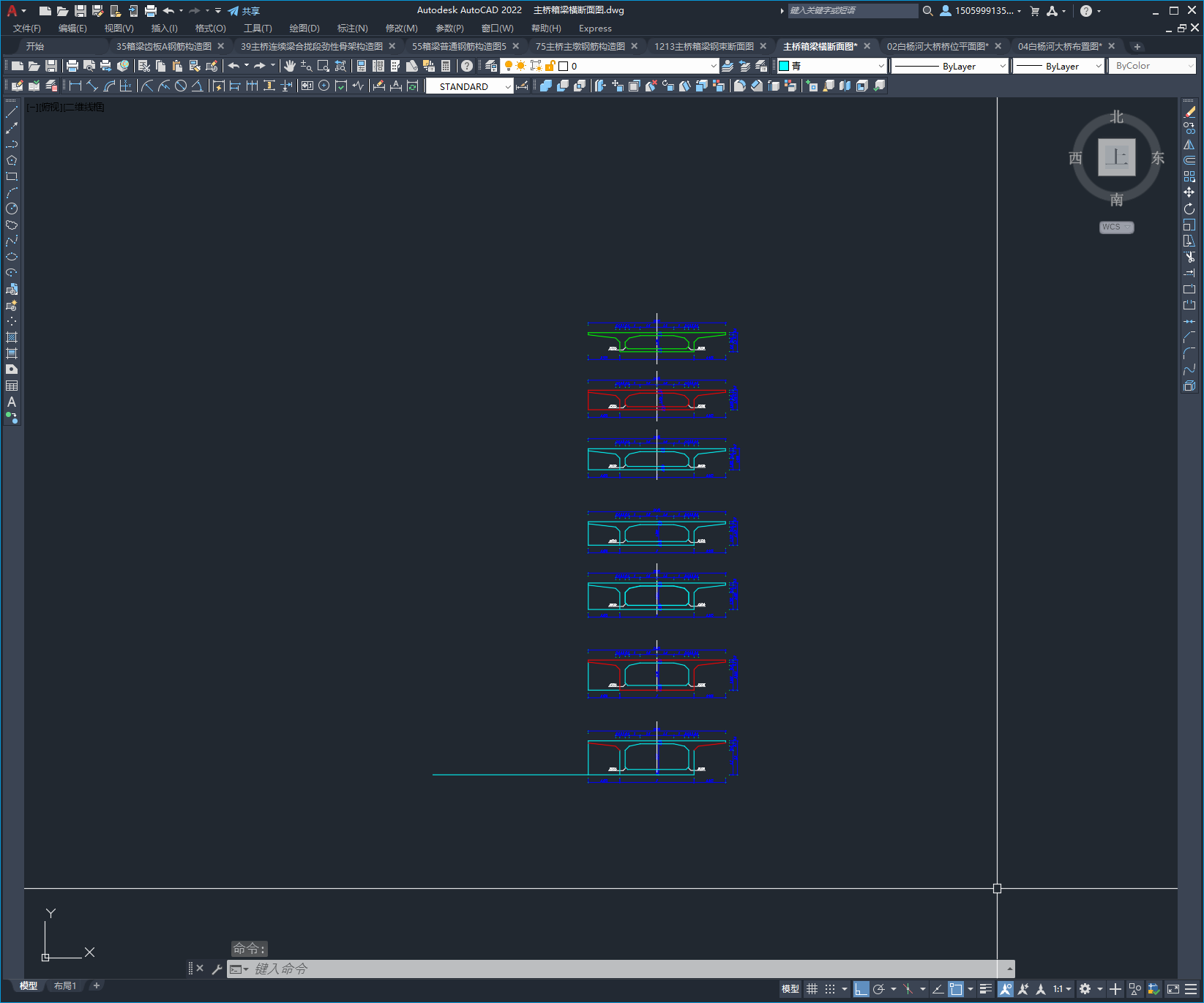

87	主桥箱梁横断面图.dwg	248.10K
88	工程联系单01.doc	33.00K
89	数量.xls	33.50K
90	白杨河大桥设计说明.doc	55.00K
91	白杨河特大桥目录.xls	390.00K

此图纸下载需要75金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：7.16M

所需金币：75

上传时间：2024-08-09 12:25:25

是否可编辑：可修改，包括参数

版本：AutoCAD 2000

标签

图纸简介

结构型式：全桥纵向采用分离双幅形式，桥跨布置本桥主桥采用变高度预应力连续箱梁，引桥采用30米箱形组合连续梁;桥跨布置为: 　　2x(5x30)+(30+7x50+30)+2x(6x30) 　　主桥为双幅九跨预应力混凝土变高度直腹板连续箱梁，单箱单室。其跨度根据结构合理搭配及计算确定，布置为30ｍ（边跨）+7x50ｍ（中跨）+30ｍ（边跨）。箱梁顶板宽12.95ｍ，底板宽7ｍ。梁高在主墩处为3.2ｍ、在过渡墩处为1.8ｍ。主跨跨中处梁高为1.8ｍ。箱梁底板厚度和梁高主要按二次抛物线变化。单幅桥面2％的单向横坡通过箱梁的整体旋转来实现。主桥下部主墩为钢筋混凝土双柱式桥墩，墩柱直径2.0m，基础采用
