液压剪叉式升降机（ID:1516176）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17232156659506.zip | 19.83M |
| 2 | 液压剪叉式升降机（论文）.doc | 4.79M |

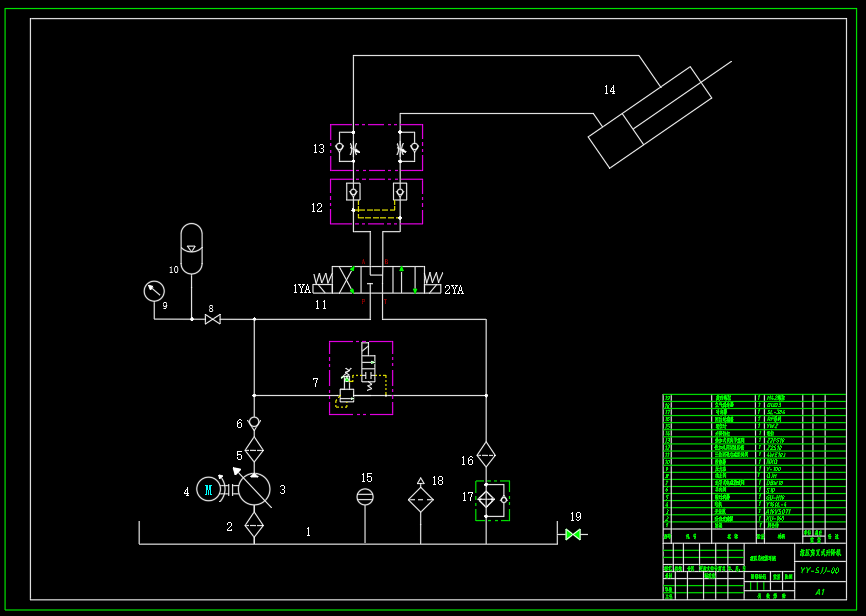

| 3 | YY-SJJ-00升降机液压系统原理图-A1.dwg | 146.86K |
| 4 | YY-SJJ-00液压剪叉式升降机-A0.DWG | 640.60K |
| 5 | YY-SJJ-04剪叉臂中心回转轴（880mm）-A4.DWG | 28.64K |
| 6 | YY-SJJ-05-01缸筒焊合-A3.dwg | 243.72K |
| 7 | YY-SJJ-05-08油缸导向套-A4.dwg | 59.47K |
| 8 | YY-SJJ-05-10油缸左端盖-A4.dwg | 36.67K |
| 9 | YY-SJJ-05油缸装配-A3.dwg | 213.61K |
| 10 | YY-SJJ-08长轴（940mm）-A4.DWG | 34.57K |
| 11 | YY-SJJ-09移动剪叉臂焊合-A2.DWG | 84.99K |
| 12 | YY-SJJ-00升降机液压系统原理图-A1-2004.dwg | 138.95K |
| 13 | YY-SJJ-00液压剪叉式升降机-A0-2004.dwg | 631.24K |
| 14 | YY-SJJ-04剪叉臂中心回转轴（880mm）-A4-2004.dwg | 47.21K |
| 15 | YY-SJJ-05-01缸筒焊合-A3-2004.dwg | 194.46K |
| 16 | YY-SJJ-05-08油缸导向套-A4-2004.dwg | 58.13K |
| 17 | YY-SJJ-05-10油缸左端盖-A4-2004.dwg | 54.69K |
| 18 | YY-SJJ-05油缸装配-A3-2004.dwg | 235.51K |
| 19 | YY-SJJ-08长轴（940mm）-A4-2004.dwg | 46.31K |
| 20 | YY-SJJ-09移动剪叉臂焊合-A2-2004.dwg | 103.93K |
| 21 | 880mm轴.SLDDRW | 95.18K |
| 22 | 880mm轴.SLDPRT | 59.28K |
| 23 | bearing_6008.SLDPRT | 47.04K |
| 24 | BGRR6008DD.SLDASM | 37.35K |
| 25 | BGRR6008DD_b.SLDPRT | 105.09K |
| 26 | RRING-C-INT-68.SLDPRT | 49.38K |
| 27 | 下底板-垫圈.SLDPRT | 65.59K |
| 28 | 下底板-垫片.SLDPRT | 86.03K |
| 29 | 下底板-螺母.SLDPRT | 102.06K |
| 30 | 下底板-调节螺栓.SLDPRT | 1.21M |
| 31 | 下底板-轴.SLDPRT | 82.30K |
| 32 | 下底板-轴承座.SLDPRT | 783.13K |
| 33 | 下底板.SLDPRT | 379.96K |
| 34 | 下底板装配体.SLDASM | 3.33M |
| 35 | 下底板装配体.SLDDRW | 2.43M |
| 36 | 剪叉臂-固定端.SLDPRT | 314.00K |
| 37 | 剪叉臂-移动端.SLDDRW | 262.65K |
| 38 | 剪叉臂-移动端.SLDPRT | 262.04K |
| 39 | 复件2BGRR6008DD.SLDASM | 214.03K |
| 40 | 复件3BGRR6008DD.SLDASM | 214.47K |
| 41 | 复件4BGRR6008DD.SLDASM | 214.74K |
| 42 | 复件BGRR6008DD.SLDASM | 213.35K |
| 43 | 工作平台.SLDPRT | 153.35K |
| 44 | 平衡调节装置.SLDASM | 1.29M |
| 45 | 张紧套.SLDPRT | 369.05K |
| 46 | 液压杆.SLDPRT | 333.44K |
| 47 | 液压缸.SLDPRT | 123.56K |
| 48 | 移动轮.SLDPRT | 70.15K |
| 49 | 轴承套.SLDASM | 318.44K |
| 50 | 轴承组件法兰40_D1.SLDASM | 278.00K |
| 51 | 长轴-940mm.SLDDRW | 94.58K |
| 52 | 长轴-940mm.SLDPRT | 86.77K |
| 53 | 长轴-960mm.SLDPRT | 95.89K |
| 54 | 鱼眼接头.SLDPRT | 172.27K |
| 55 | JGB882-88销轴B型30×80.SLDPRT | 114.29K |
| 56 | JGB／T5781-2000六角头螺栓全螺纹C级M12×45.SLDPRT | 144.39K |
| 57 | JGB／T5781-2000六角头螺栓全螺纹C级M16×35.SLDPRT | 148.54K |
| 58 | JGB／T6177．1-2000六角法兰面螺母A级M8.SLDPRT | 126.42K |
| 59 | JGB／T70．1-2000内六角圆柱头螺钉M8×20.SLDPRT | 115.61K |
| 60 | JGB／T70．1-2000内六角圆柱头螺钉M8×30.SLDPRT | 114.56K |
| 61 | JGB／T70．1-2000内六角圆柱头螺钉M8×35.SLDPRT | 112.04K |
| 62 | JGB／T70．1-2000内六角圆柱头螺钉M8×45.SLDPRT | 108.61K |
此图纸下载需要1500金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 618
粉丝: 58
加入时间：2023-10-23
模型信息
图纸格式：dwg,slddrw,sldprt,sldasm
文件大小：20.3M
所需金币：1500
上传时间：2024-08-09 23:03:09
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
液压
剪叉升降机
图纸简介

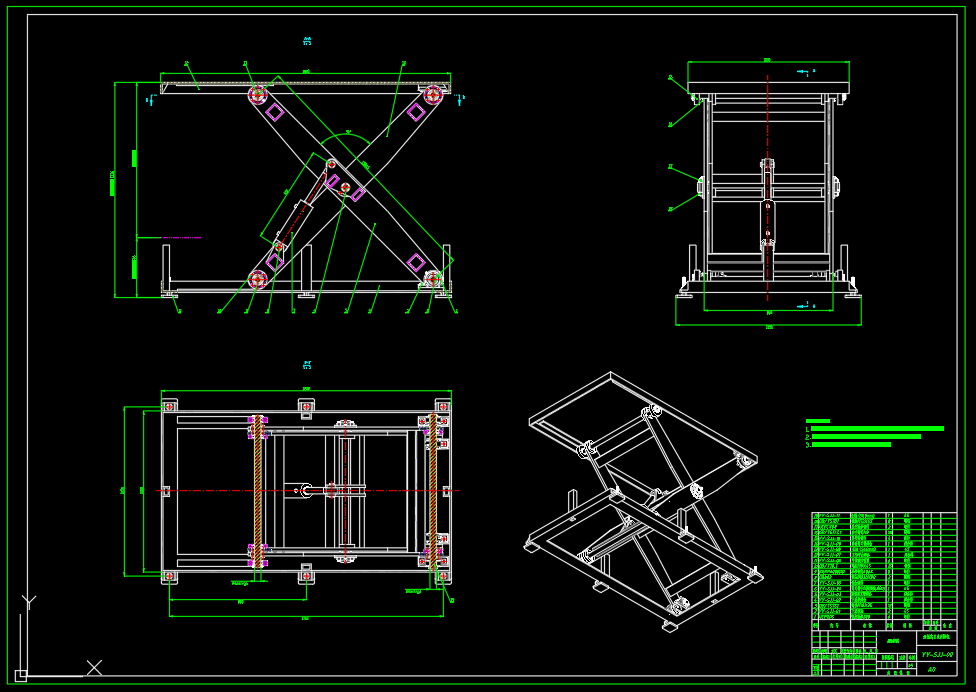

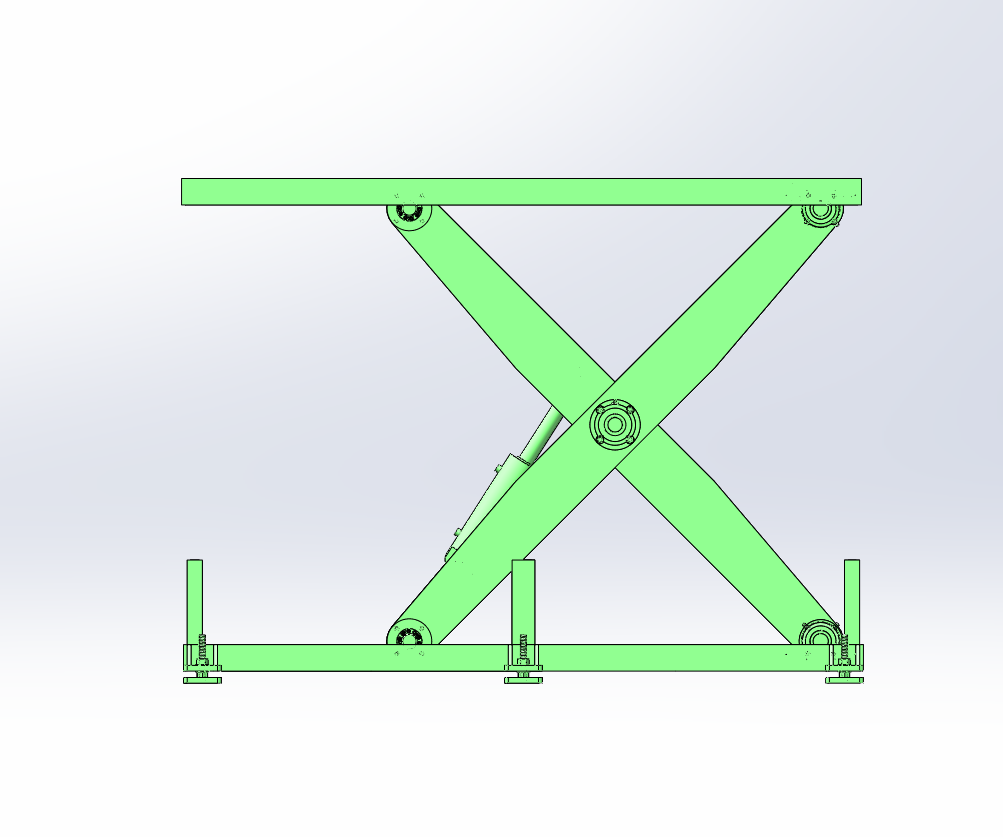

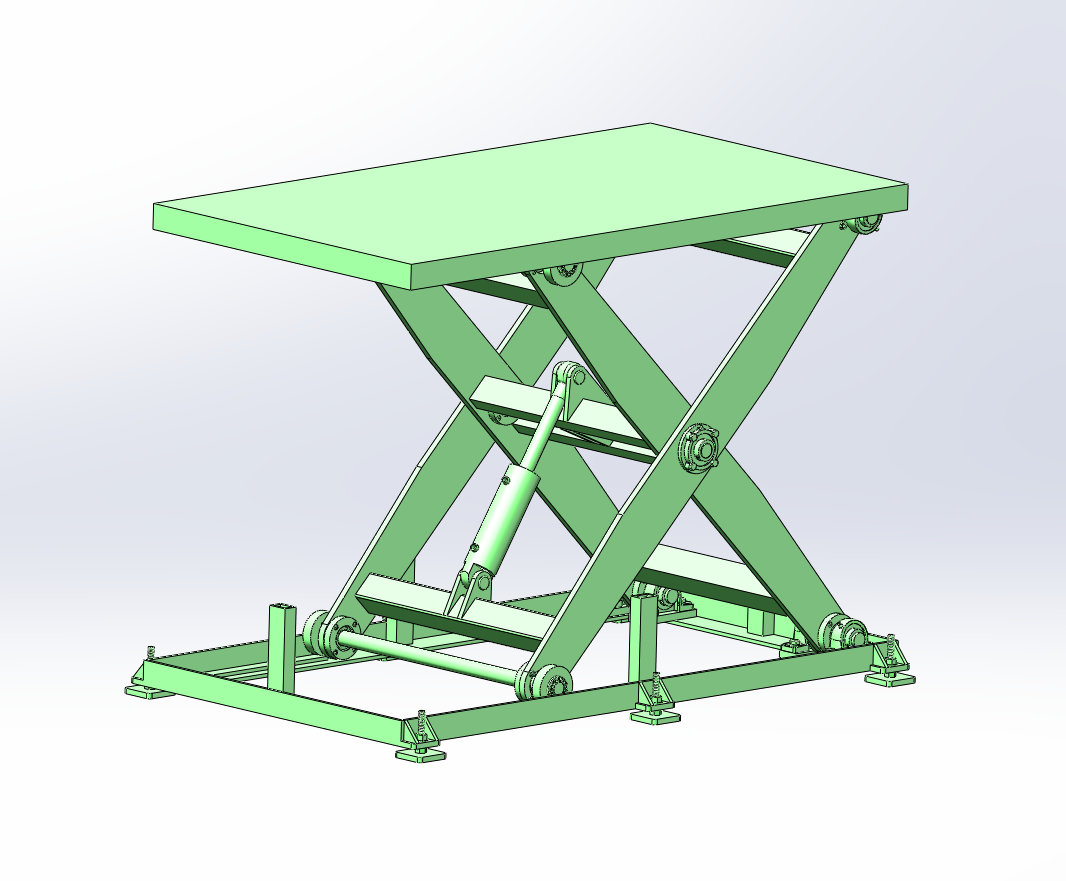

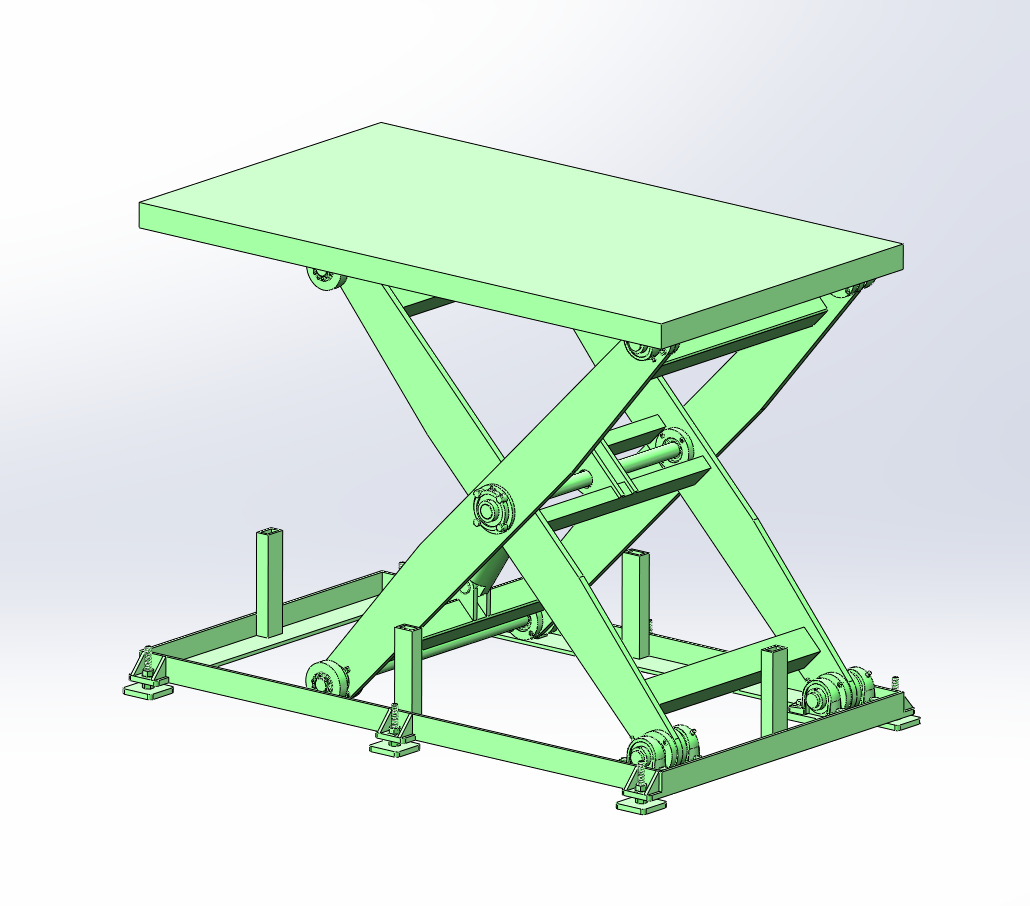

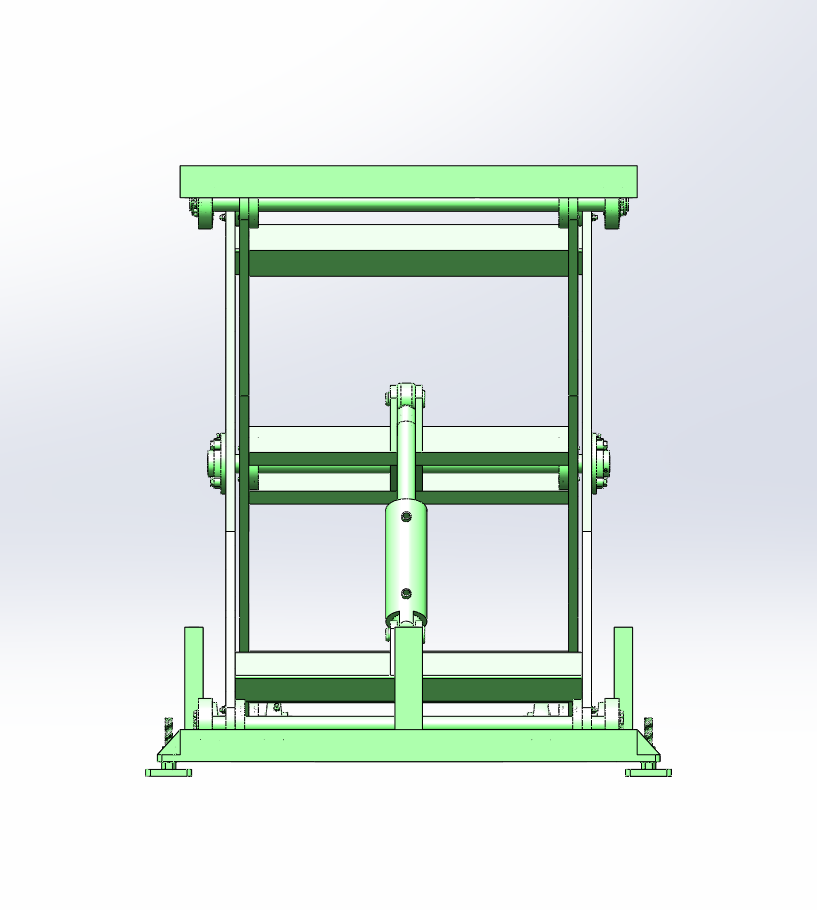

包含全套三维SW2020零部件及总装配体。包含二维CAD总装配及零部件图。额定载荷：2000kg；最低收缩高度：2000mm；最大起升高度：1000mm；外形最大尺寸:1800mmx1150mmx1336mm；平台尺寸：1800mmx1000mm；整机重量：100kg；行程：1000mm。
