40m现浇钢筋混凝土肋腋板刚架拱桥设计图（ID:1516646）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17232598441460.zip | 777.38K |
| 2 | 1-40m钢筋混凝土刚架拱桥.dwg | 1.99M |
此图纸下载需要55金币
立即下载
发布者
辛奇迹
创作: 2457
粉丝: 6
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：796.03KB
所需金币：55
上传时间：2024-08-10 11:17:24
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本桥采用二次抛物线刚架拱；重力式桥台；钻孔桩基础。
设计活载：公路Ⅱ级
二、技术指标
1、桥面净空：净-7.5+2×0.50m
2、设计荷载：公路Ⅱ级
3、桥面纵坡：0%；桥面横坡：1.5%（双向）
4、地震烈度：7度
三、桥型结构

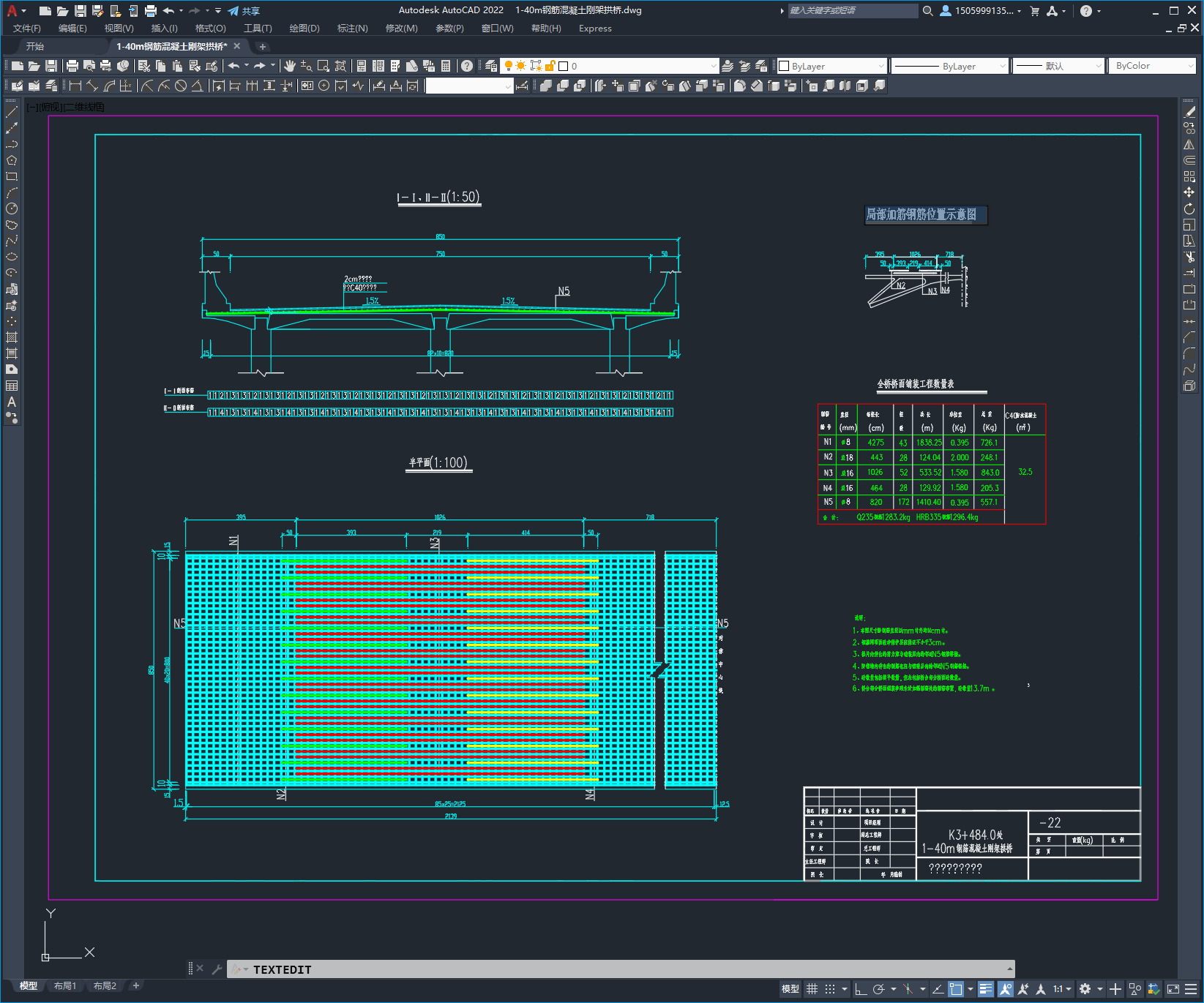

本桥的桥型上部采用1-40m 的现浇钢筋砼肋腋板刚架拱，矢跨比为1/8；下部结构采用U 型桥台；基础为挖孔灌注桩基础。桥梁全长51.86m。
本刚架拱桥实腹段底部为二次抛物线，其方程为：y=4fx(l-x)/l ;f=5.0m，l=40.0m。其余均为直构件，桥面结构采用四向支撑的肋腋板，肋腋板顶部设厚度不小于8cm（含2c
