下承式系杆拱80.3m跨径桥全套施工图(ID:1517322)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 17233676231087.zip | 3.59M |
2 | 00TK.dwg | 33.32K |

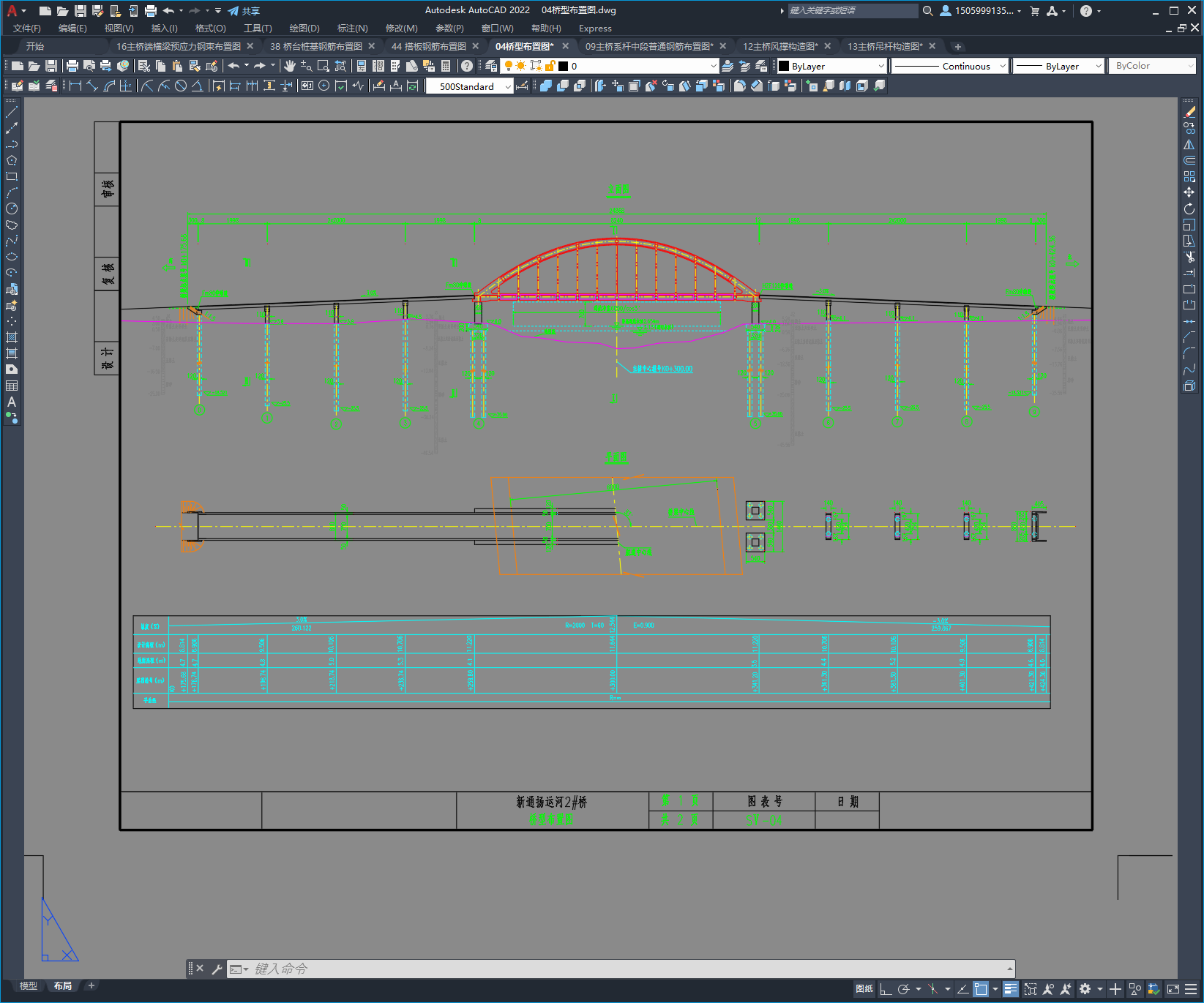

3 | 04桥型布置图.dwg | 421.66K |
4 | 05桩位坐标表.dwg | 59.23K |
5 | 0608主桥上部结构一般构造图.dwg | 4.31M |

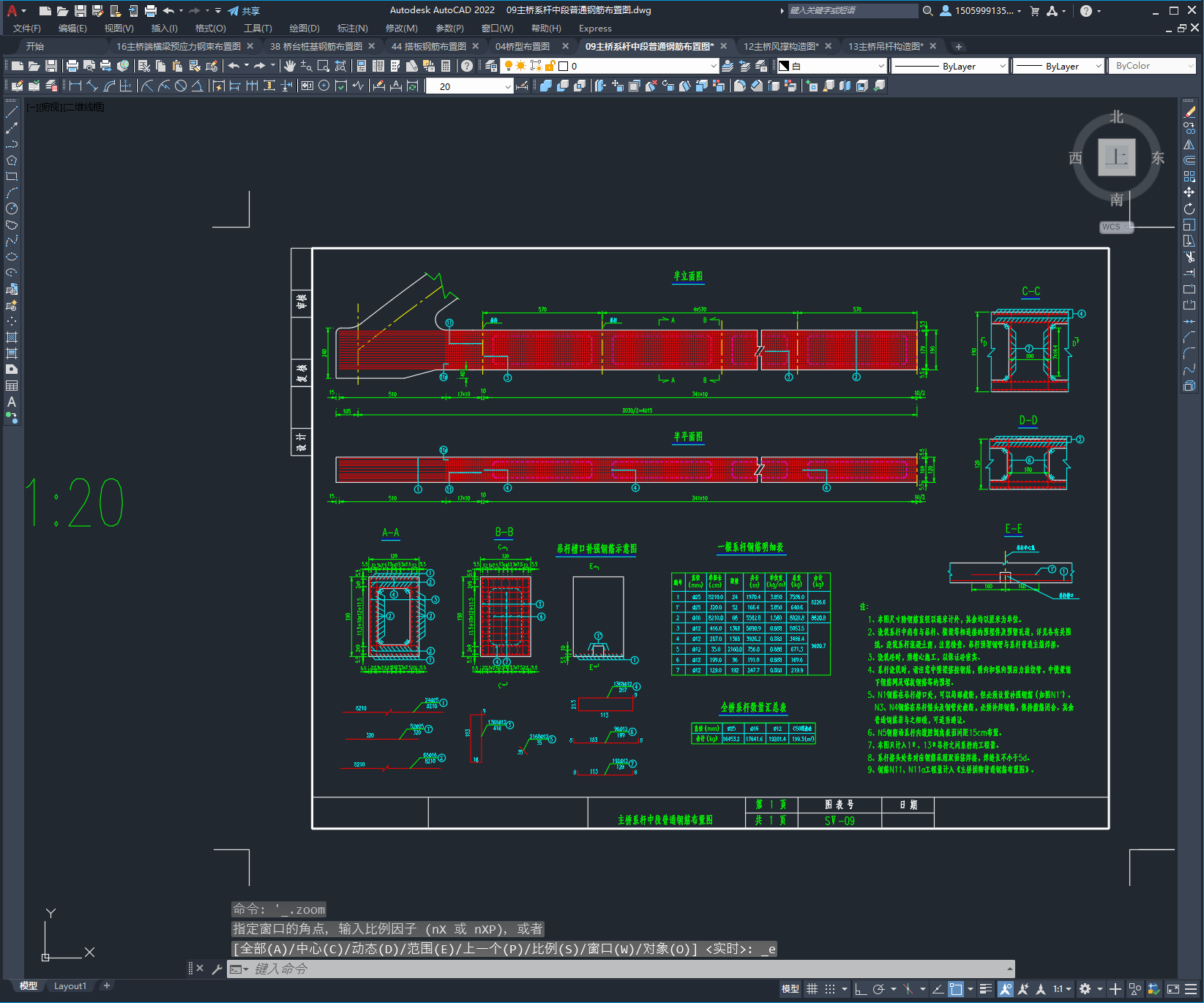

6 | 09主桥系杆中段普通钢筋布置图.dwg | 286.14K |
7 | 10主桥拱肋中段普通钢筋布置图.dwg | 293.30K |
8 | 11主桥拱脚普通钢筋布置图.dwg | 468.09K |

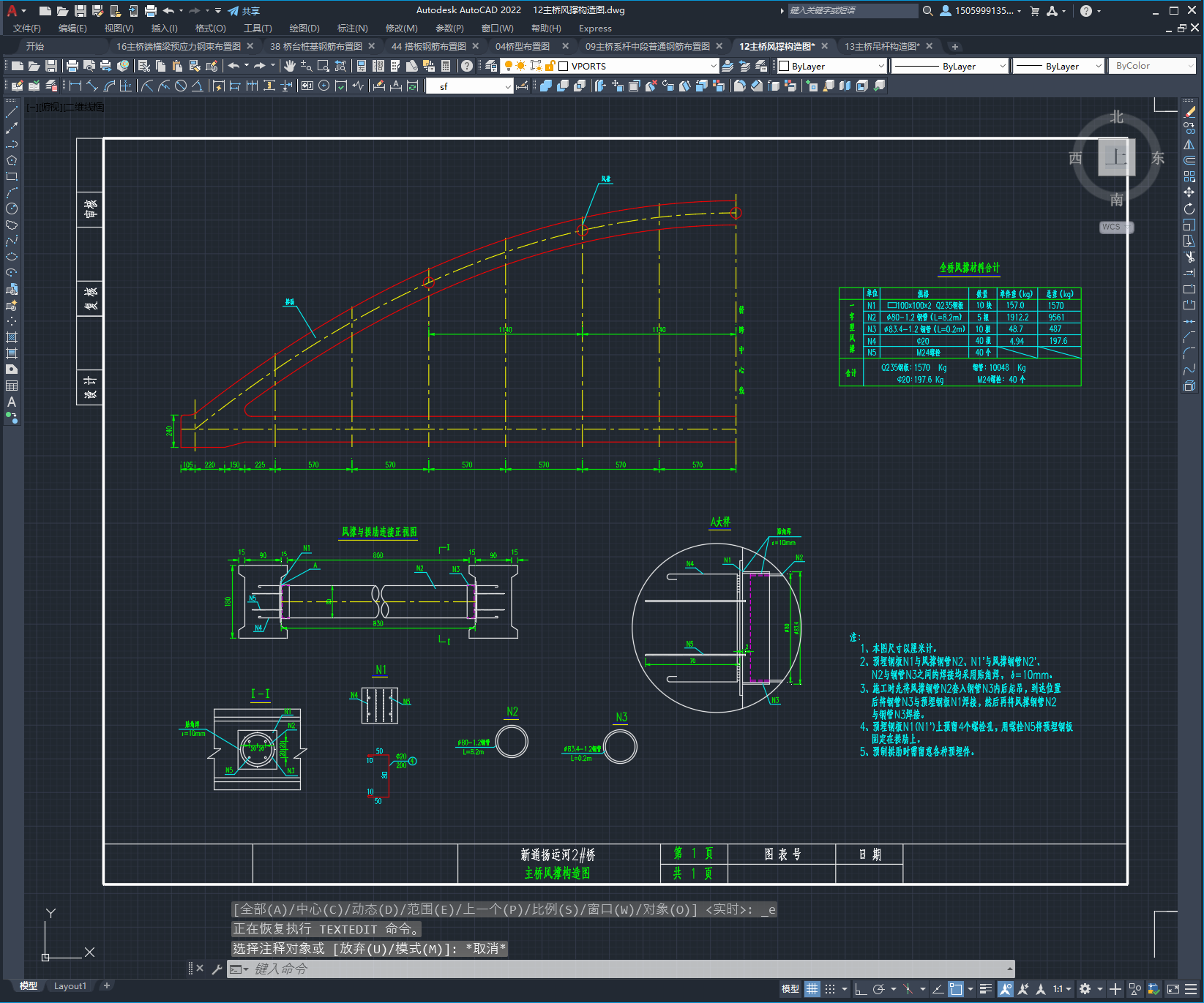

9 | 12主桥风撑构造图.dwg | 125.71K |

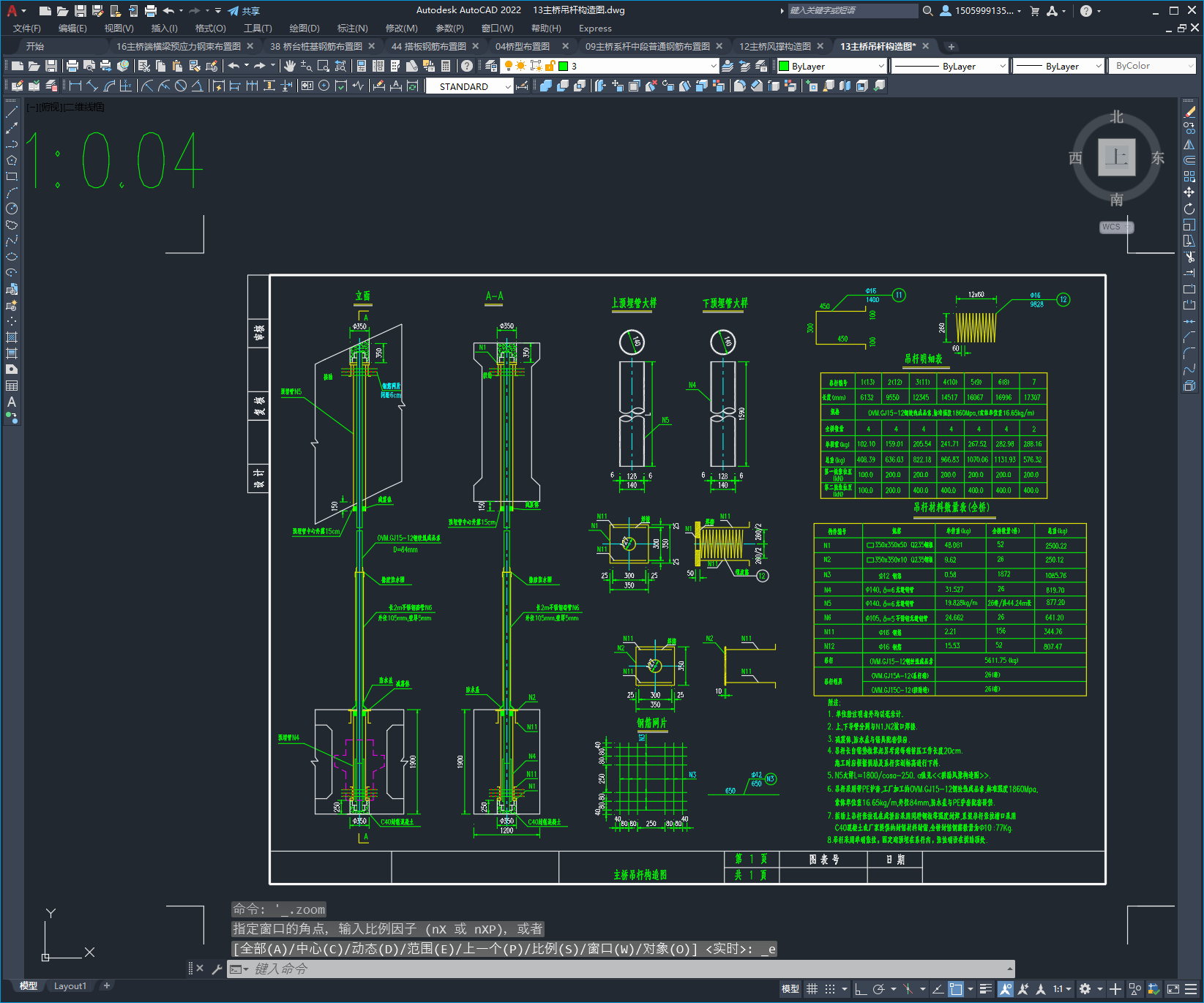

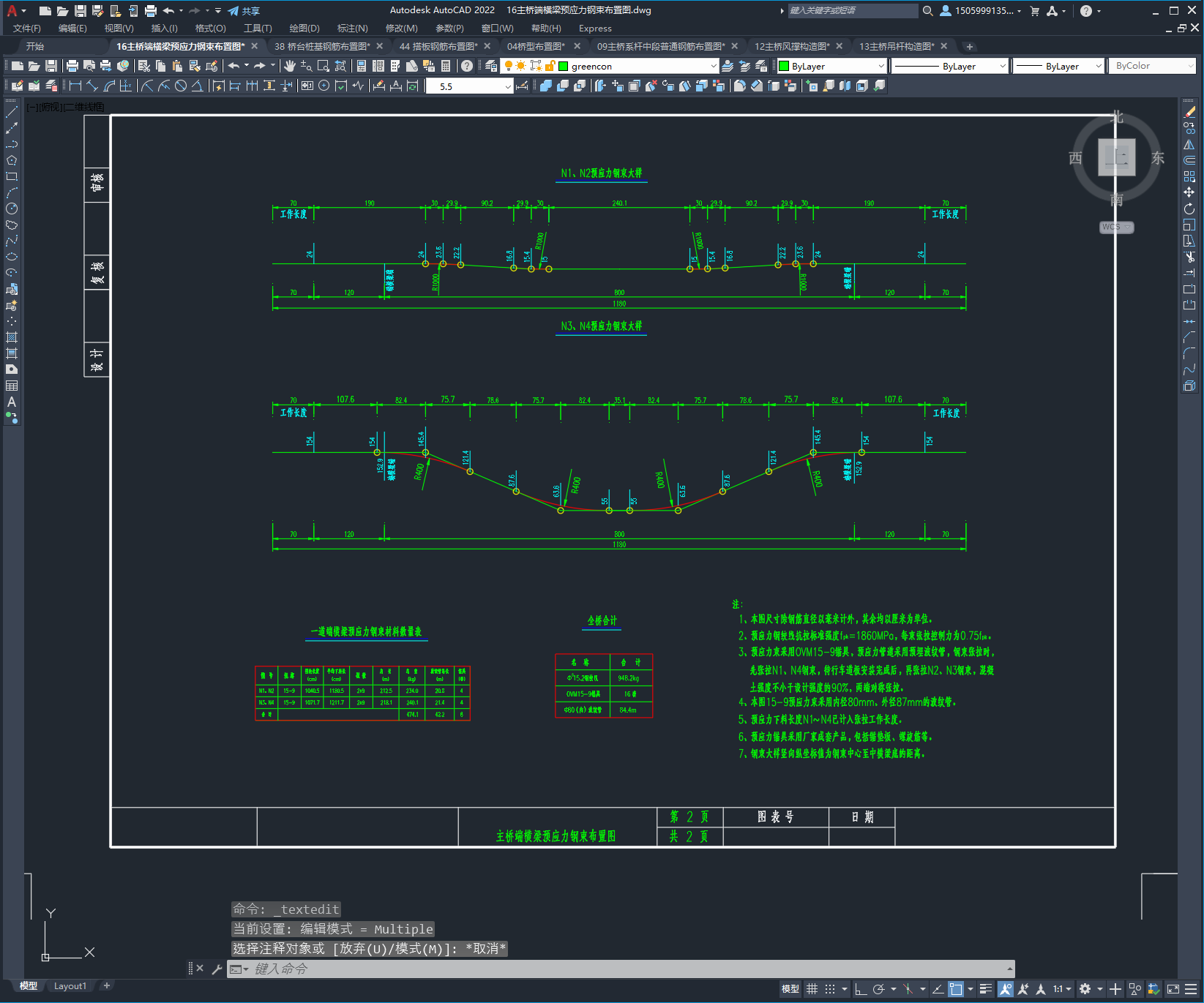

10 | 13主桥吊杆构造图.dwg | 184.61K |
11 | 14主桥中横梁预应力钢束布置图.dwg | 202.24K |
12 | 15主桥中横梁普通钢筋布置图.dwg | 239.97K |
13 | 16主桥端横梁预应力钢束布置图.dwg | 205.71K |
14 | 17主桥端横梁普通钢筋布置图.dwg | 280.08K |
15 | 18主桥行车道板布置图.dwg | 130.72K |
16 | 19主桥行车道板钢筋布置图.dwg | 225.17K |
17 | 20主桥上部结构施工流程示意图.dwg | 183.92K |
18 | 21引桥上部结构横断面图.dwg | 110.25K |
19 | 22引桥空心板一般构造图.dwg | 1.12M |
20 | 23引桥空心板中板钢筋布置图.dwg | 132.50K |
21 | 24引桥空心板边板钢筋布置图.dwg | 135.84K |
22 | 25桥面现浇层钢筋布置图.dwg | 82.88K |
23 | 26引桥桥面连续钢筋布置图.dwg | 67.40K |
24 | 27引桥支座构造图.dwg | 64.87K |
25 | 28过渡墩一般构造图.dwg | 103.41K |
26 | 29过渡墩墩身钢筋布置图.dwg | 131.53K |
27 | 30过渡墩承台钢筋布置图.dwg | 171.29K |
28 | 31过渡墩桩基钢筋布置图.dwg | 90.16K |
29 | 32引桥桥墩一般构造图.dwg | 141.55K |
30 | 33引桥桥墩墩帽钢筋布置图.dwg | 237.80K |
31 | 34引桥桥墩墩柱及桩基钢筋布置图.dwg | 231.85K |
32 | 35桥台一般构造图.dwg | 105.38K |
33 | 36桥台台帽钢筋布置图.dwg | 144.93K |
34 | 37桥台耳背墙钢筋布置图.dwg | 162.63K |

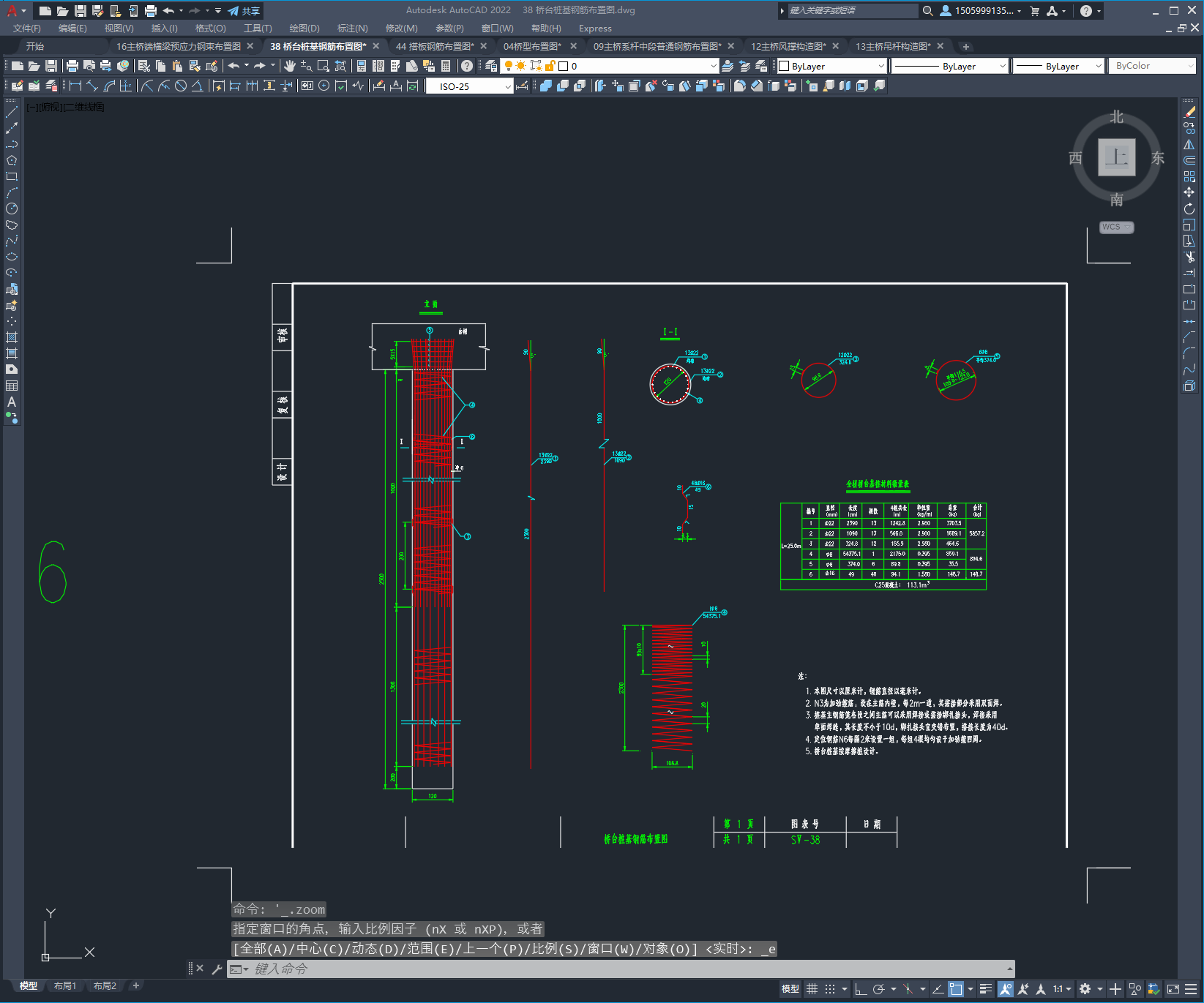

35 | 38桥台桩基钢筋布置图.dwg | 85.25K |
36 | 39防撞护栏构造图.dwg | 172.45K |
37 | 40伸缩缝预埋钢筋布置图.dwg | 530.59K |
38 | 41桥面排水布置图.dwg | 43.29K |
39 | 42过渡墩桩基检测管布置图.dwg | 49.94K |
40 | 43搭板构造图.dwg | 82.02K |

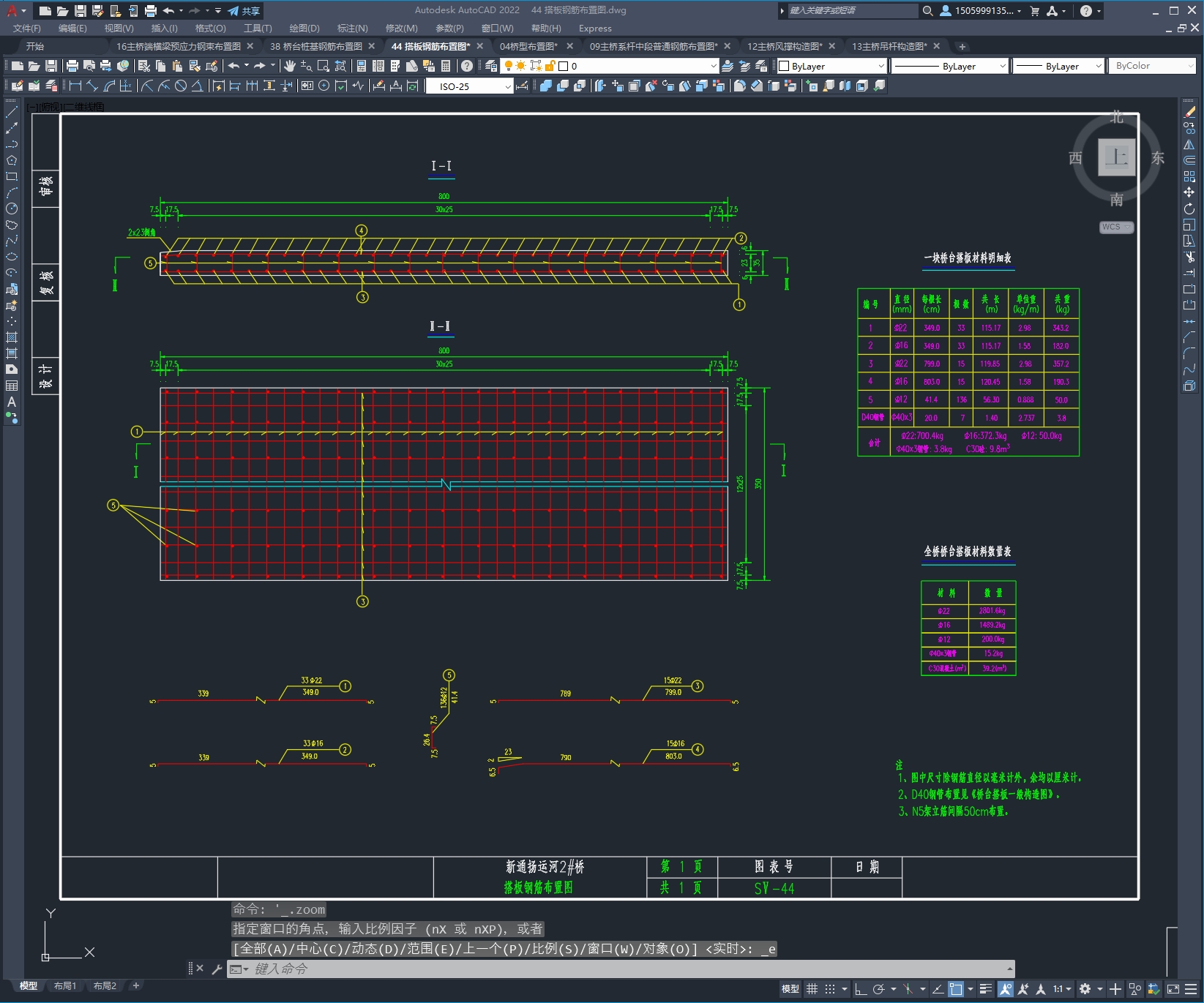

41 | 44搭板钢筋布置图.dwg | 99.09K |
42 | 45桥台锥坡一般构造图.dwg | 92.54K |
此图纸下载需要80金币
立即下载
发布者
辛奇迹
创作: 2475
粉丝: 8
加入时间:2023-03-15

模型信息
图纸格式:dwg
文件大小:3.68M
所需金币:80
上传时间:2024-08-11 17:15:22
是否可编辑:可修改,包括参数
版本:AutoCAD 2000
标签
图纸简介
主桥采用下承式钢筋混凝土系杆拱,计算跨径80.3m,矢跨比采用1/5,矢高为16.06m,拱轴线为二次抛物线。系梁采用箱形截面,梁高1.9m,宽1.2m,拱脚处加高至2.4m;拱肋采用等截面的工字形截面,高1.8m,宽1.2m,为钢筋混凝土构件;每片拱设间距为5.7m的吊杆13根,吊杆为柔性吊杆,采用带PE套的OVM.GJ15-12钢绞线成品索,吊杆为可替换式吊杆,方便更换;风撑采用5根φ800-12mm钢管;端横梁高度为1.75~1.83m,;中横梁高度为1.10~1.18m,宽0.5m,两侧设牛腿以支撑行车道板;行车道板采用28cm高预制空心板。
每一系杆内布设4束15-9、6束15-
