电机壳工装夹具（ID:1521270）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17234419938941.rar | 4.65M |
| 2 | 电机壳工装夹具.x_t | 16.95M |
此图纸下载需要35金币
立即下载
发布者
可可宸
创作: 452
粉丝: 16
加入时间：2023-12-20
模型信息
图纸格式：x_t
文件大小：4.76M
所需金币：35
上传时间：2024-08-12 13:53:14
是否可编辑：可修改，包括参数
版本：Parasolid
标签
图纸简介

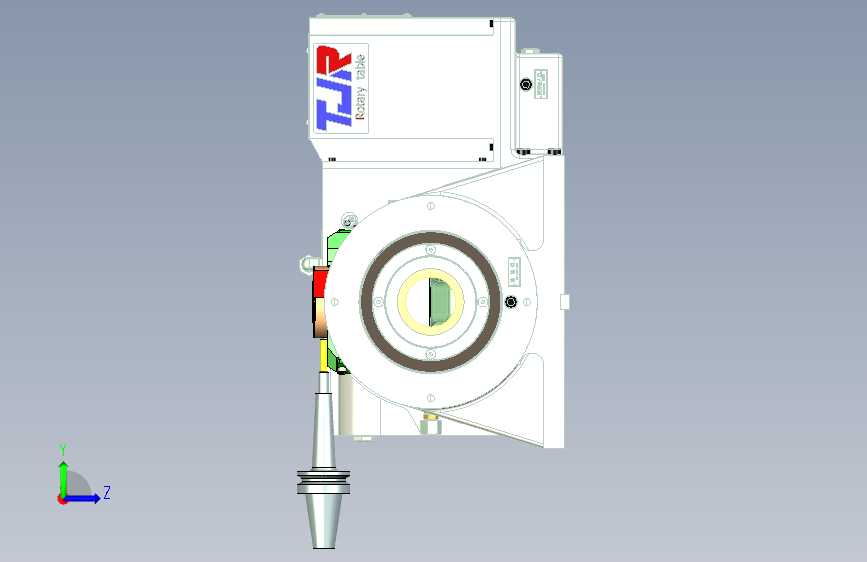

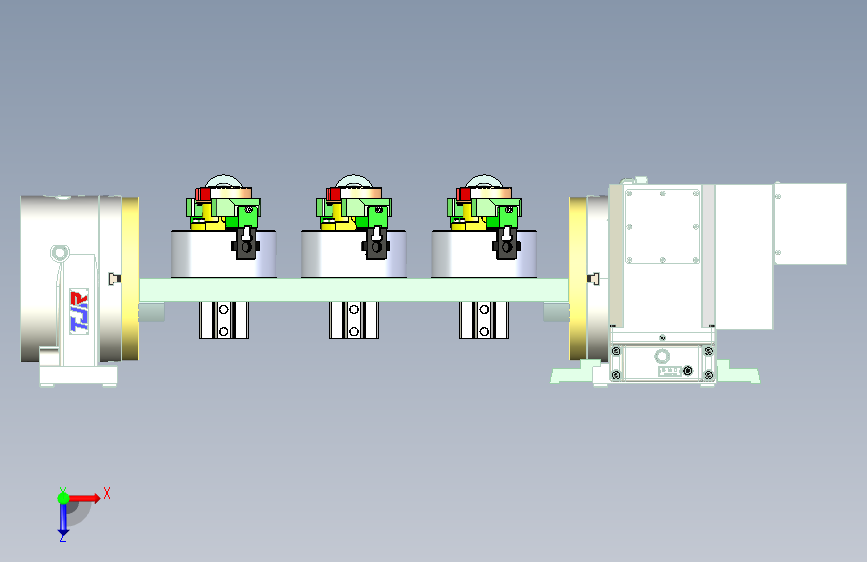

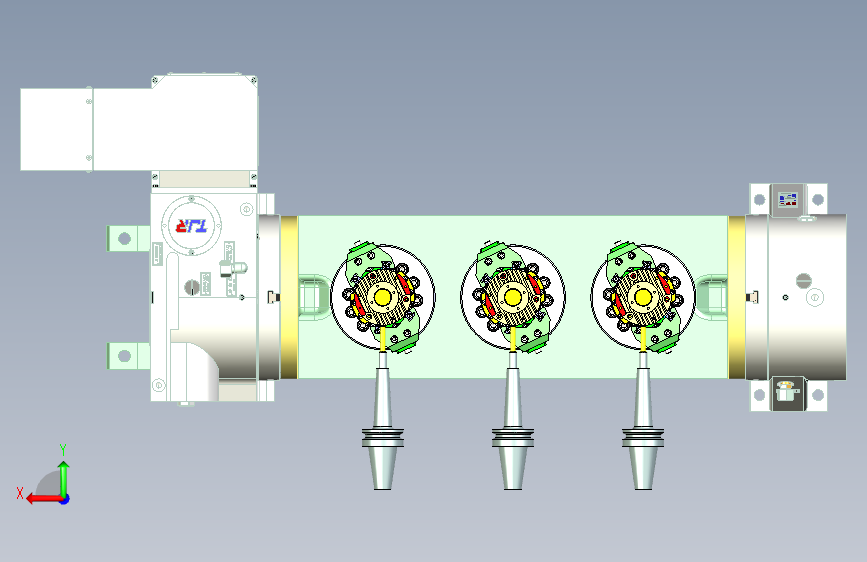

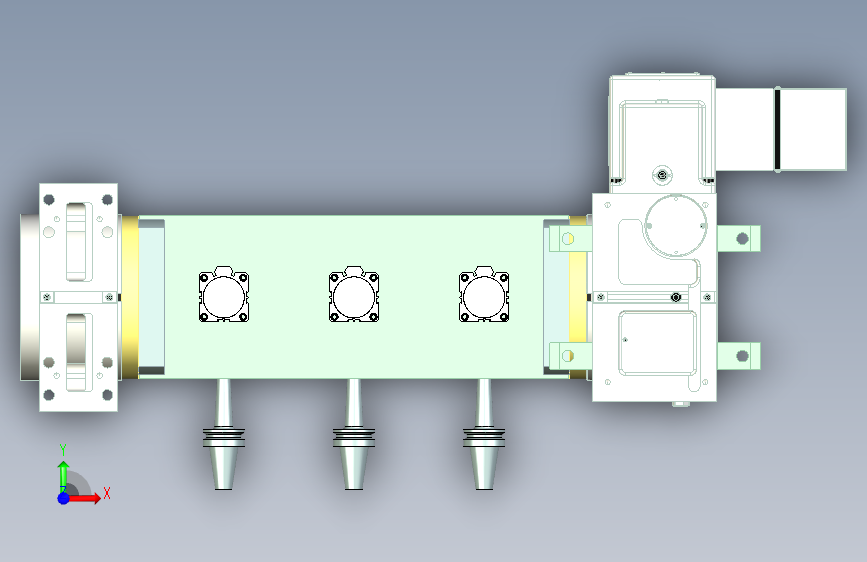

此图纸为电机机壳数控加工中心上使用的工装。采用两爪卡盘式夹紧，中间下拉采用气缸拉入，带动契型块，契型块带动卡爪运行，从而实现对产品外形的夹紧和放松动作，夹具整体钢结构，夹具公差较高，以此来保证每次重复夹紧的误差。
