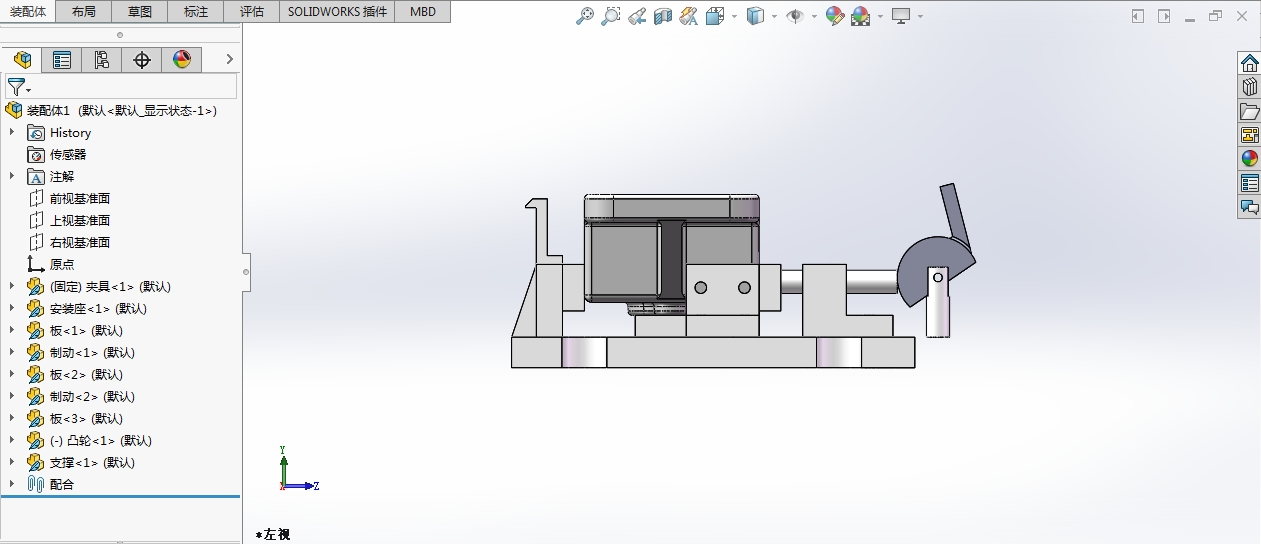

Solidworks 定位夹具（ID:1521528）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17234495351267.zip | 1.10M |
| 2 | 凸轮.SLDPRT | 79.46K |
| 3 | 制动.SLDPRT | 80.21K |
| 4 | 夹具.SLDPRT | 217.04K |
| 5 | 安装座.SLDPRT | 415.00K |
| 6 | 支撑.SLDPRT | 84.81K |
| 7 | 板.SLDPRT | 49.48K |
| 8 | 装配体1.SLDASM | 231.13K |
此图纸下载需要77金币
立即下载
发布者
一品三维工程师
创作: 261
粉丝: 2
加入时间：2024-05-03
模型信息
图纸格式：sldprt,sldasm
文件大小：1.13M
所需金币：77
上传时间：2024-08-12 15:58:57
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2016
标签
Solidworks
3D建模
定位夹具
图纸简介
定位夹具是一种确保工件在机械加工过程中精确位置的装置，对提高加工精度和效率至关重要。使用solidworks软件进行制图，可以创建和编辑精确的三维模型，包括零件文件、零部件图和总装图。
设计原理基于工件与夹具之间的接触面匹配，通过固定的支撑点和可调节的夹紧机构实现工件的快速定位和稳定夹持。设计用途主要包括铣削、车削、磨削等机械加工过程中的工件定位，适用于各种机械加工场合。技术要求包括确保夹具的定位精度、重复性和操作的便捷性，同时需要考虑材料的耐磨性和环境适应性。
总之，定位夹具结合了现代机械设计和计算机辅助绘图技术，为用户提供了一个高效、精确且易于操作的机械加工定位方案。
