卧式单面多轴钻孔组合机床液压系统设计（ID:1522443）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17236116144099.zip | 2.72M |
| 2 | 1.png | 29.11K |
| 3 | 2.png | 13.81K |
| 4 | 3.png | 9.97K |
| 5 | 4.png | 12.09K |
| 6 | 5.png | 29.88K |
| 7 | 卧式单面多轴钻孔组合机床液压系统设计-A3.dwg | 142.45K |
| 8 | 卧式单面多轴钻孔组合机床液压系统设计说明书.doc | 2.00M |

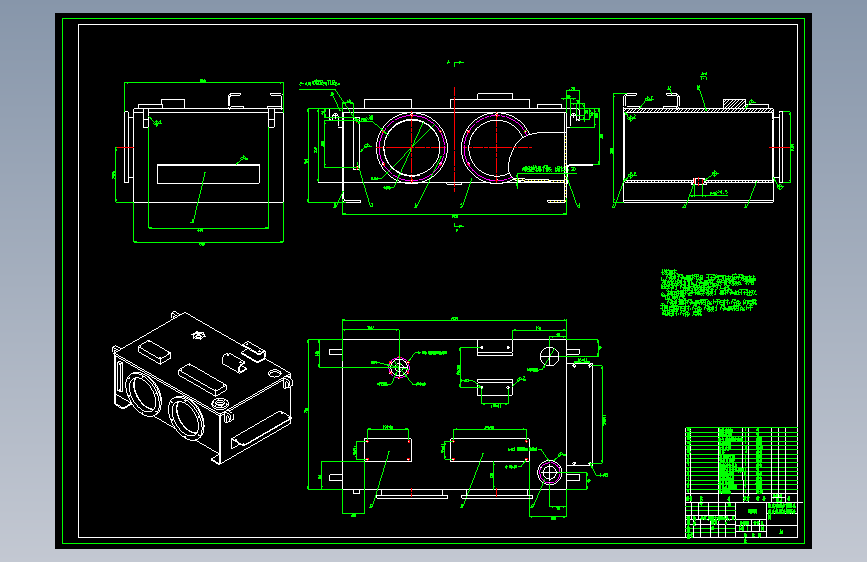

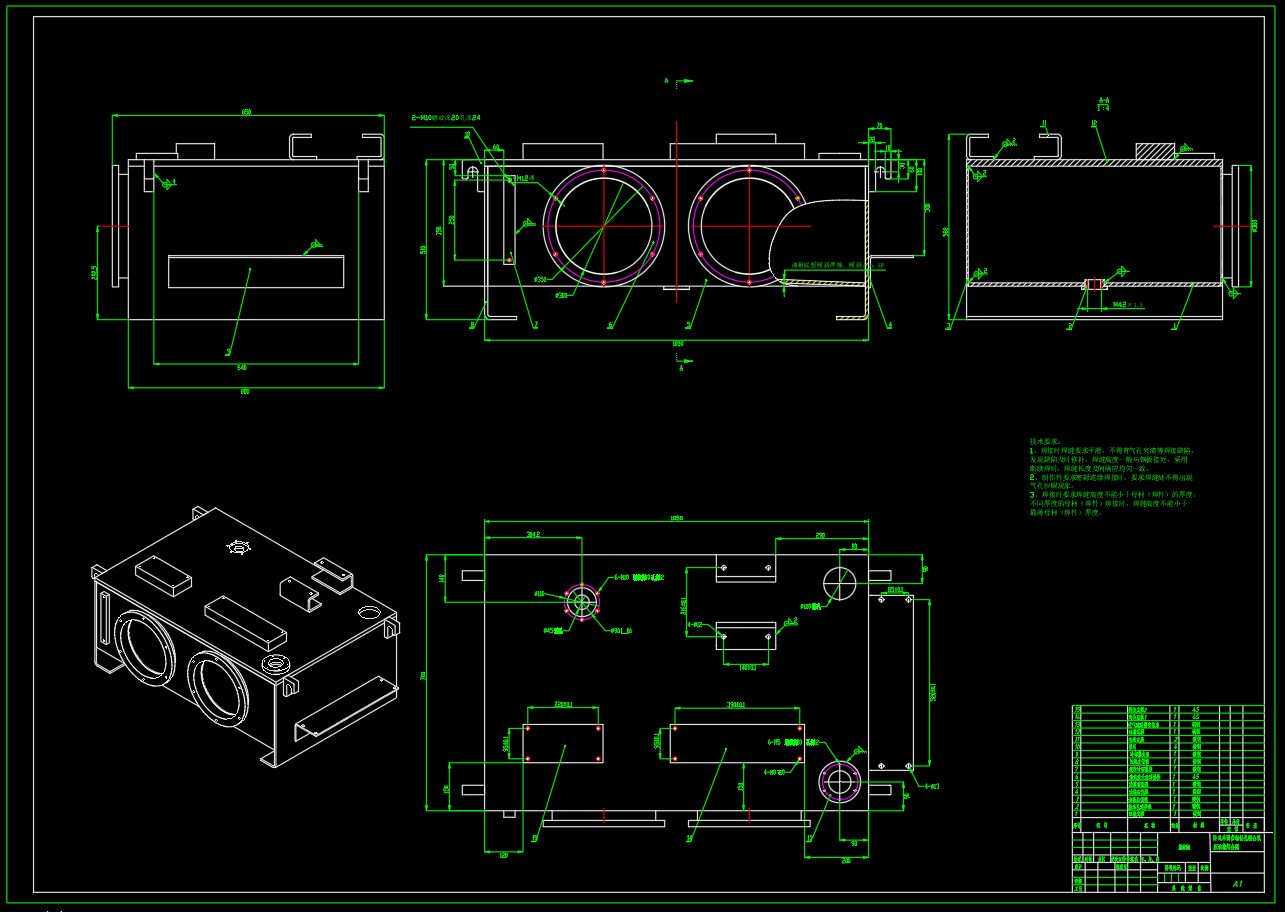

| 9 | 油箱焊合-A1.dwg | 328.44K |

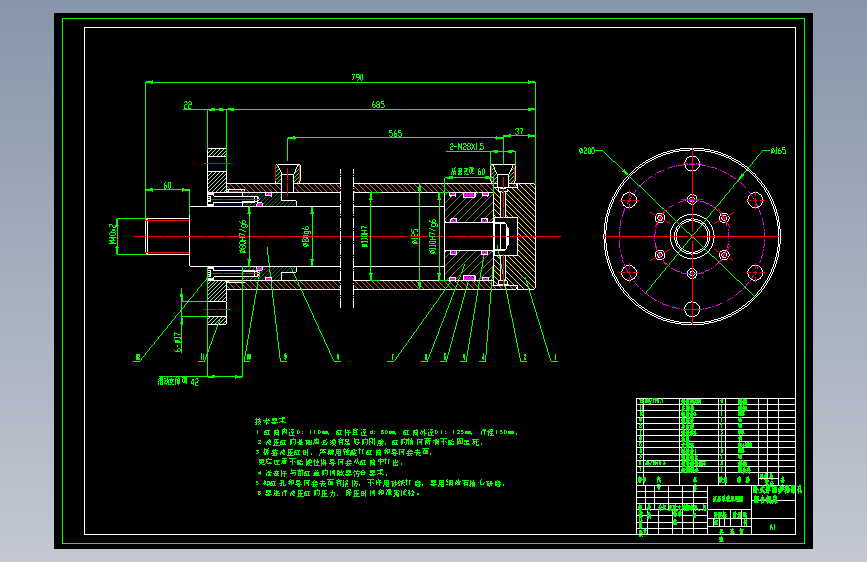

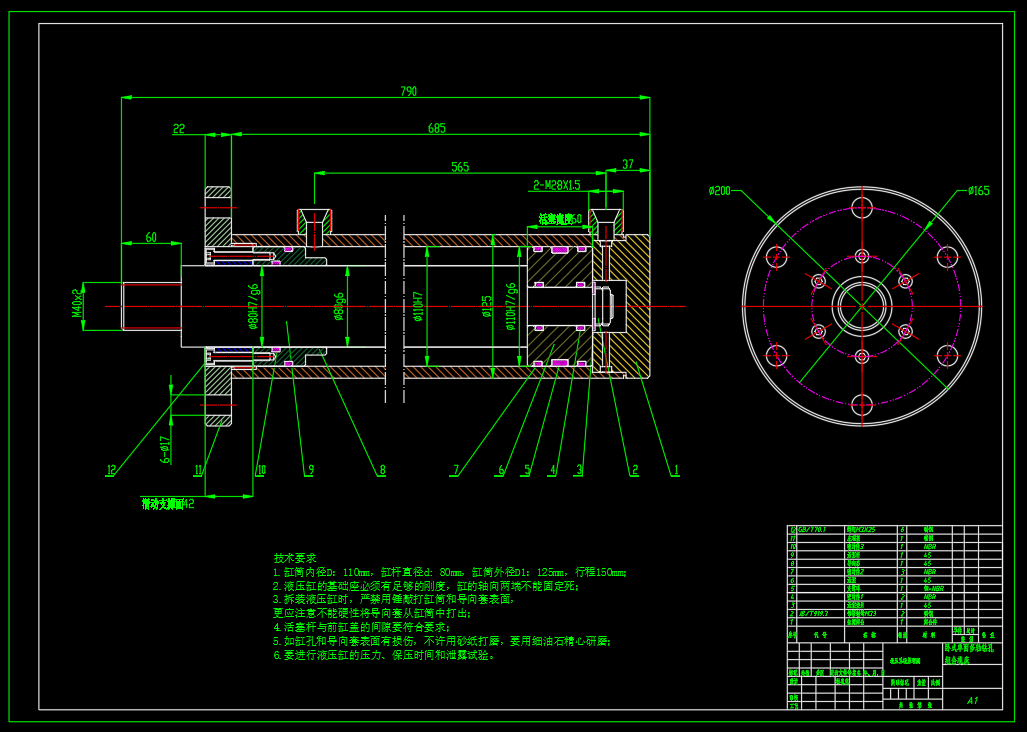

| 10 | 油缸装配图-A1.dwg | 196.24K |

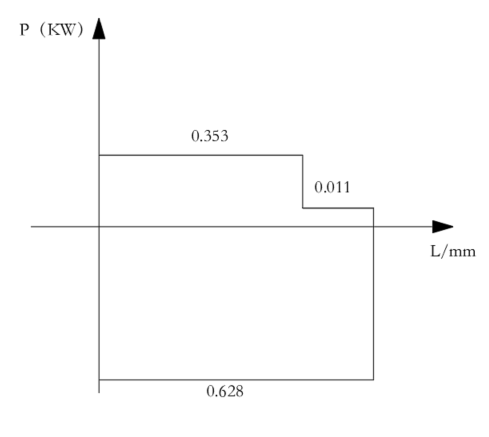

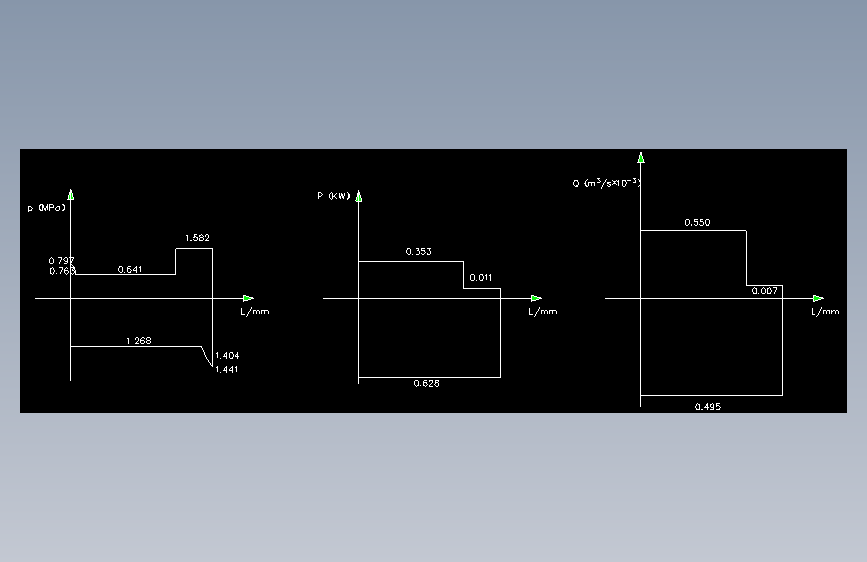

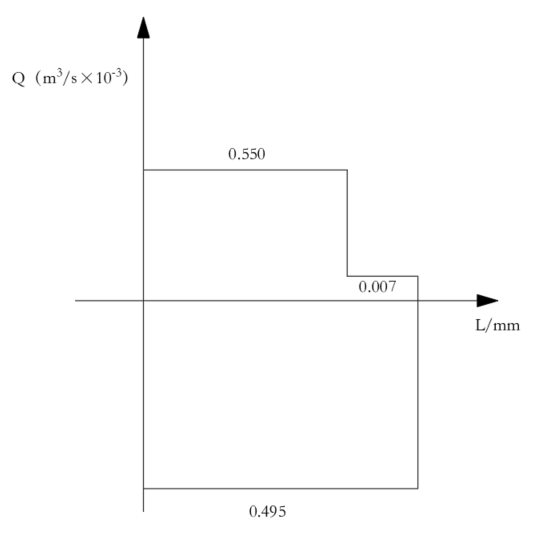

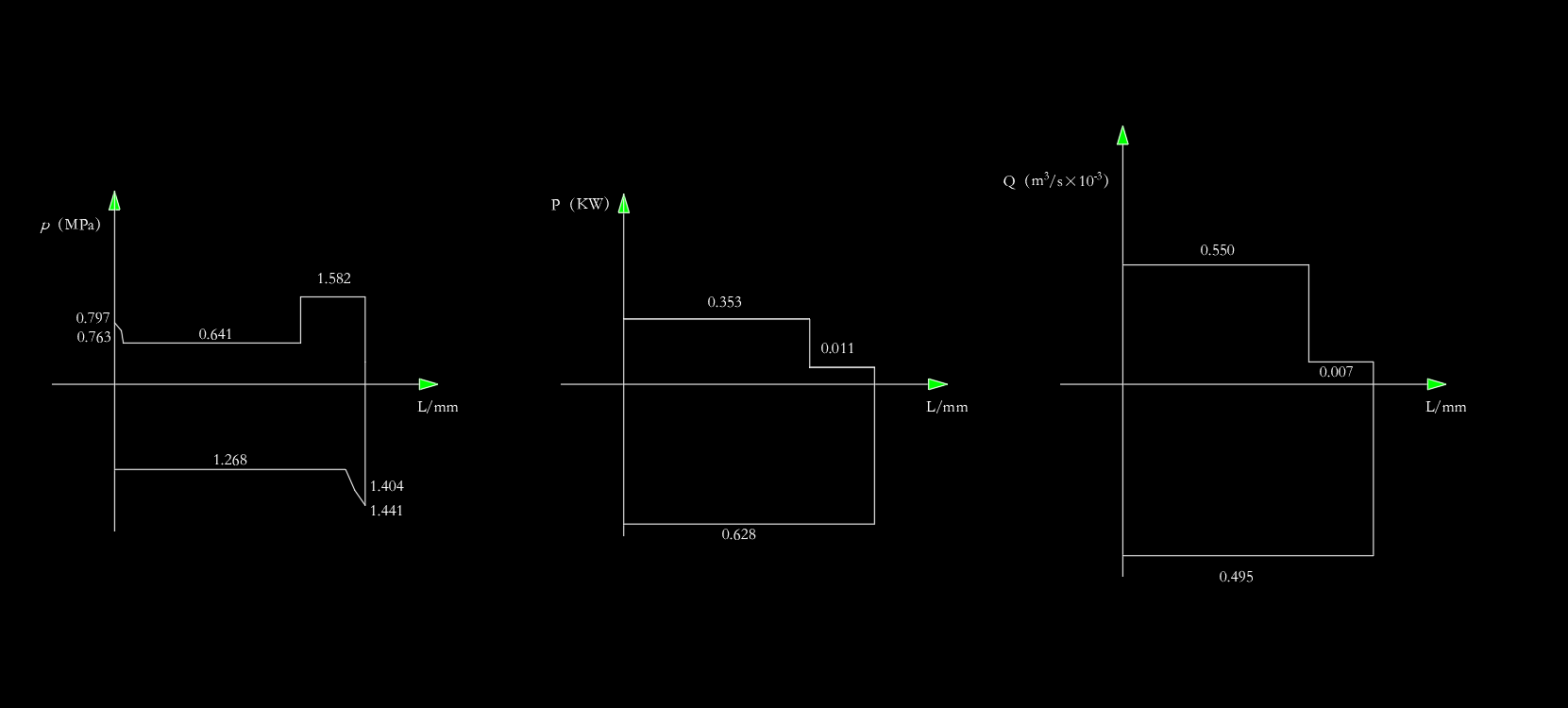

| 11 | 液压缸工况图-A3.dwg | 158.08K |

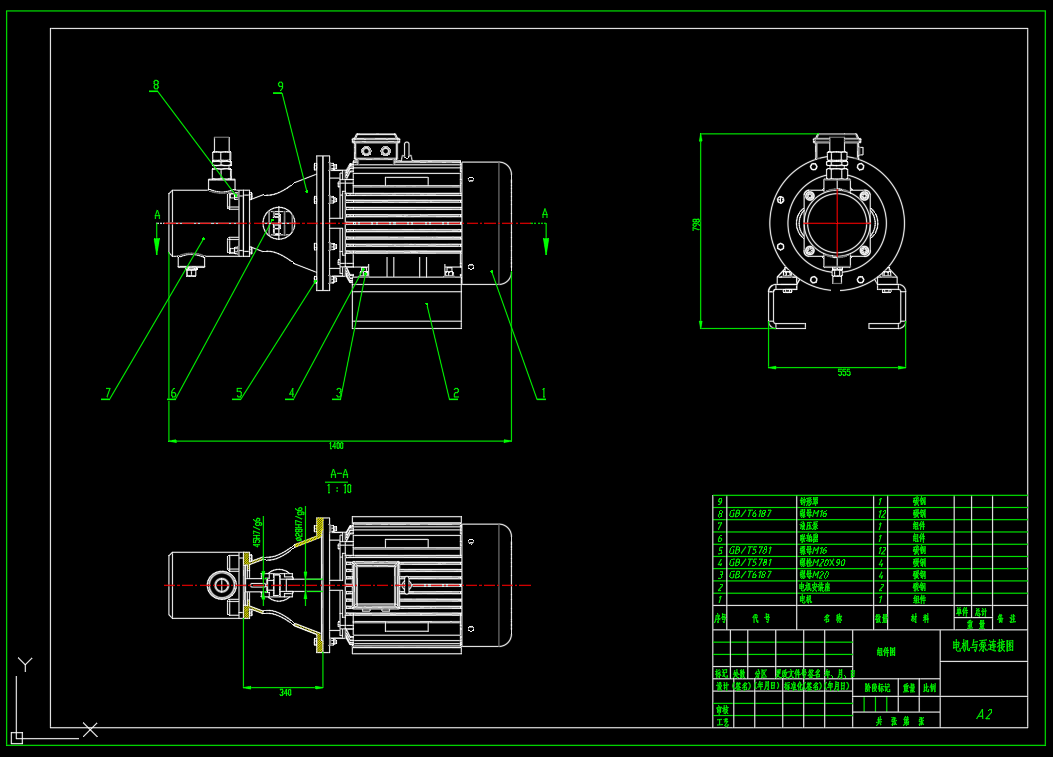

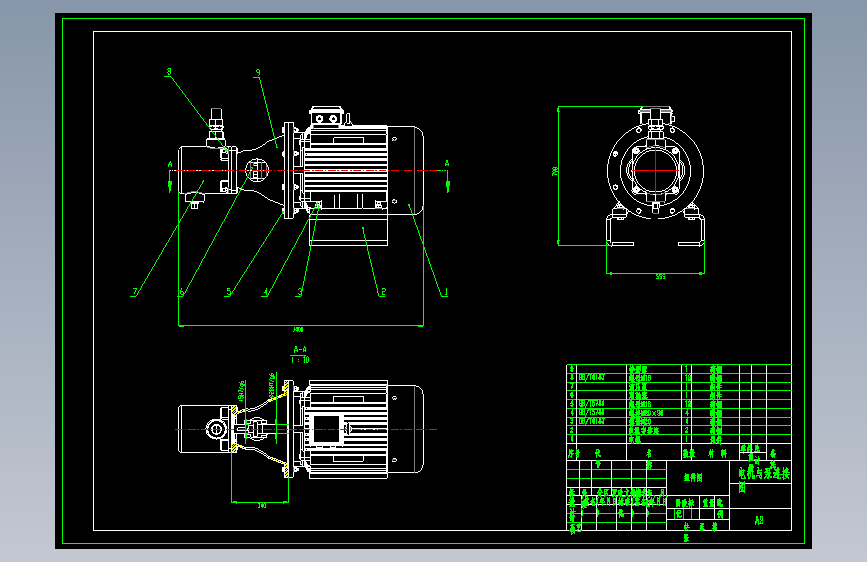

| 12 | 电机与液压泵连接示意图-A2.dwg | 293.94K |

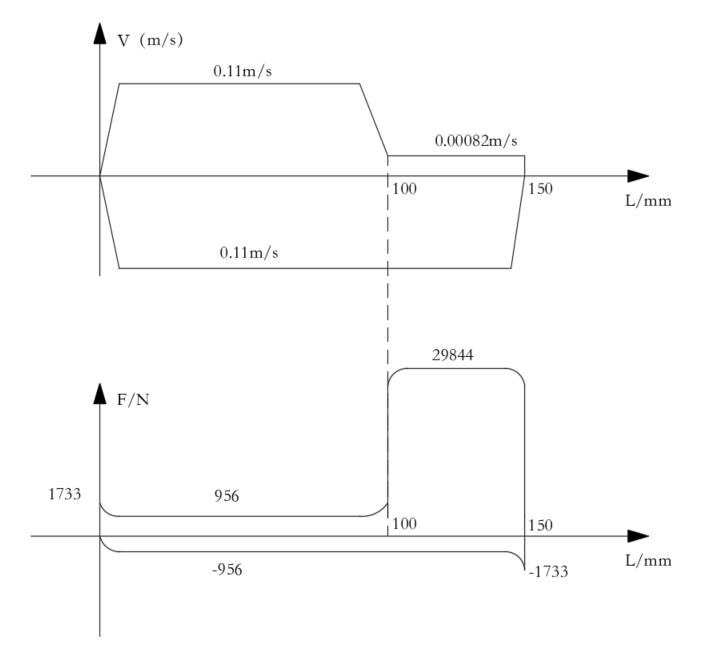

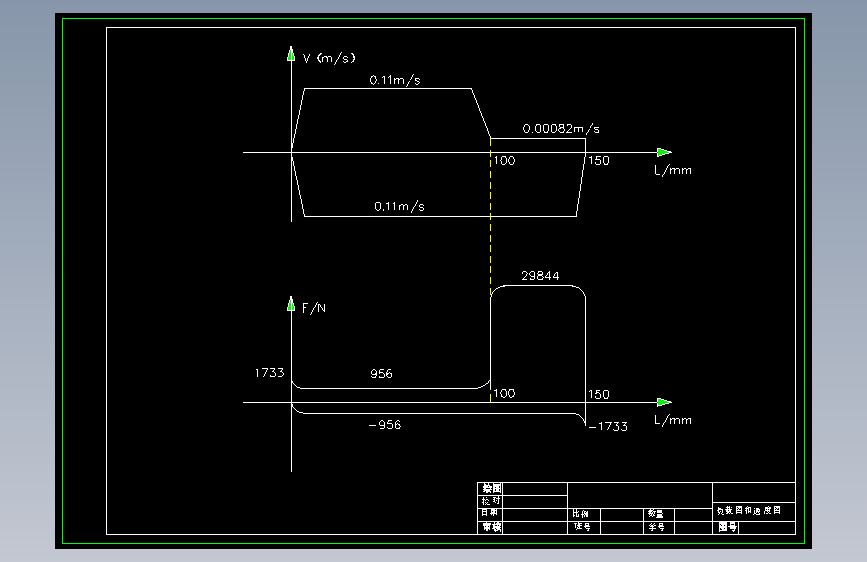

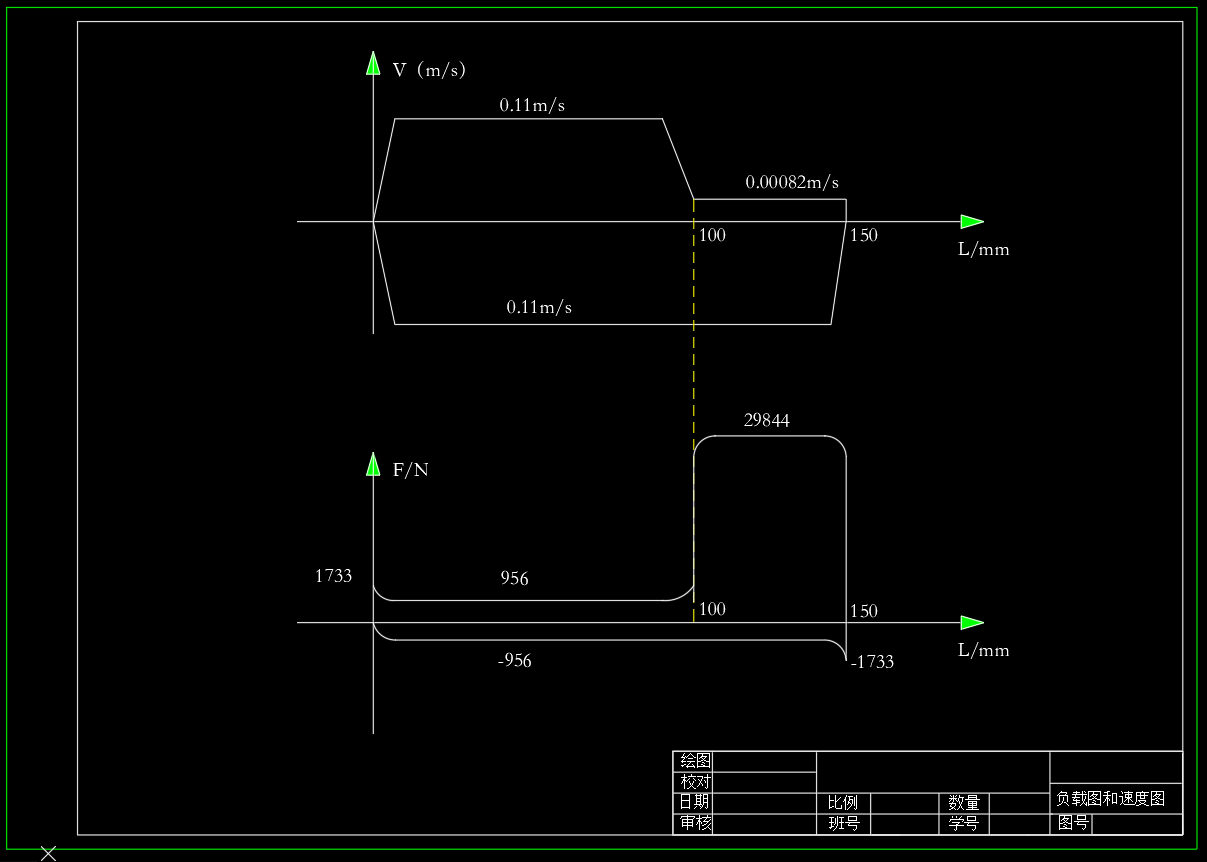

| 13 | 负载图和速度图-A3.dwg | 166.47K |
此图纸下载需要350金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 596
粉丝: 57
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：2.78M
所需金币：350
上传时间：2024-08-14 13:00:45
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
卧式单面多轴钻孔
组合机床
液压系统设计
图纸简介

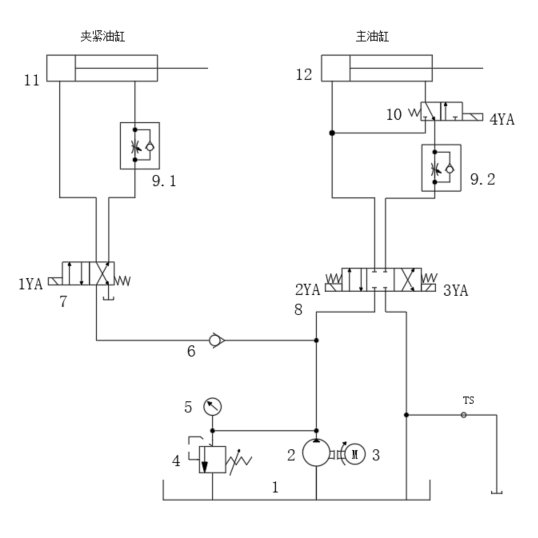

（1）实现功能：夹紧——快进——工进——快退——夹紧松开——停止拔定位销工件松开的工作循环 （2）基本参数：工作台液压缸负载力26000N，往复运动加减速惯性力Fi=550N，静摩擦力1560N，动摩擦力为860N， 工作台快进、快退速度为0.11m/s，快进行程100mm 工作台工进速度为0.00082m/s，工进行程50mm 液压缸机械效率为0.9。
