发动机壳配件液压夹具图（ID:1522484）
1.png)
2.png)
4.png)
0.png)
3.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17236185048278.rar | 23.98M |
| 2 | 发动机壳配件液压夹具图.x_t | 78.62M |
此图纸下载需要20金币
立即下载
发布者
可可宸
创作: 452
粉丝: 15
加入时间：2023-12-20
模型信息
图纸格式：x_t
文件大小：24.56M
所需金币：20
上传时间：2024-08-14 14:55:07
是否可编辑：可修改，包括参数
版本：Parasolid
标签
图纸简介

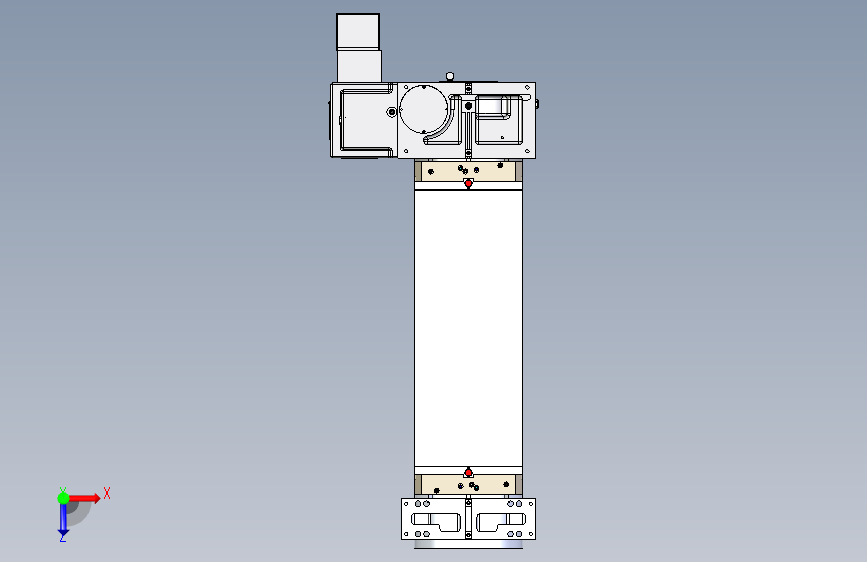

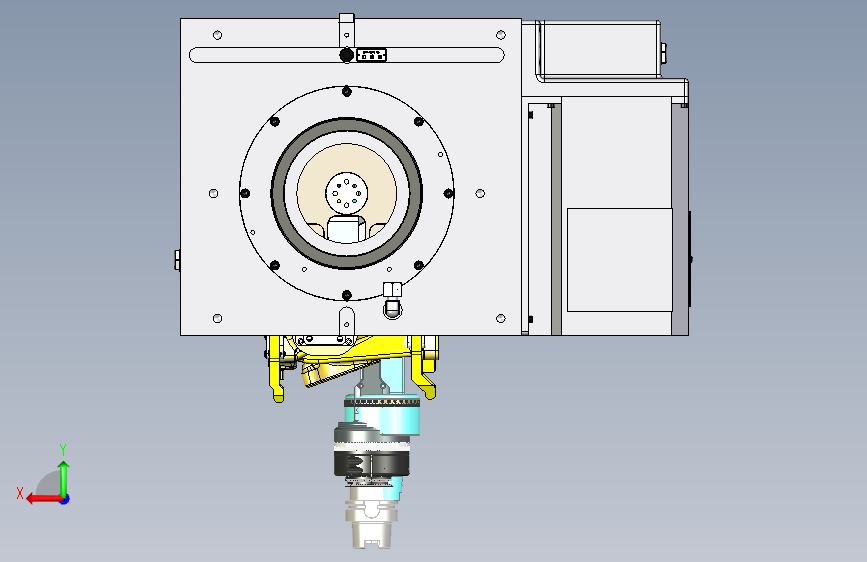

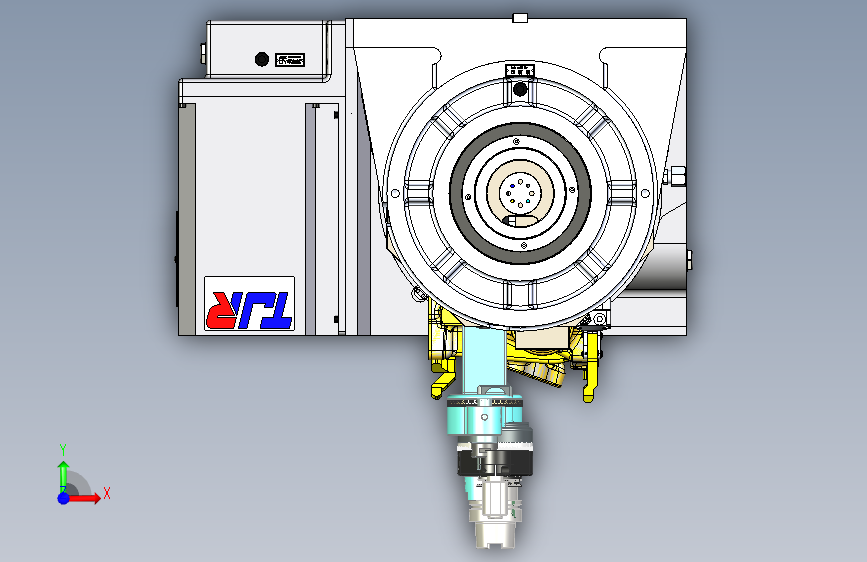

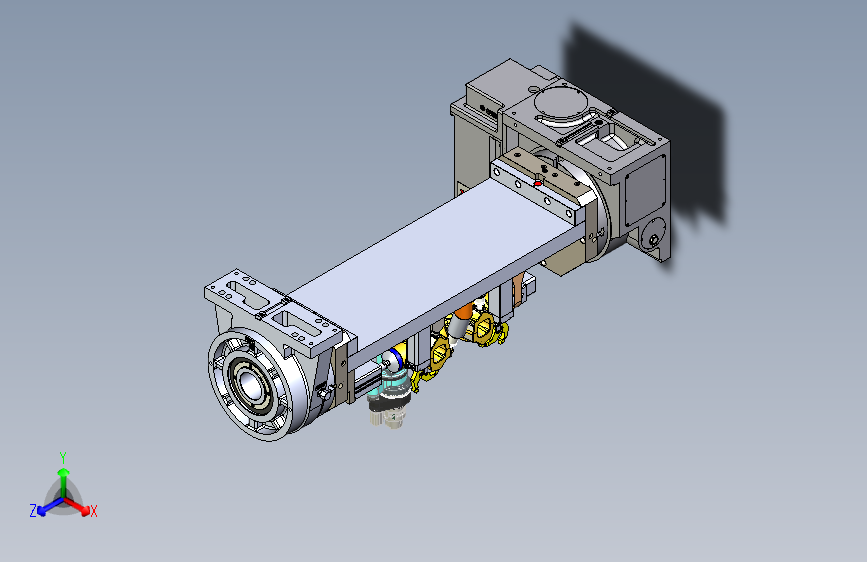

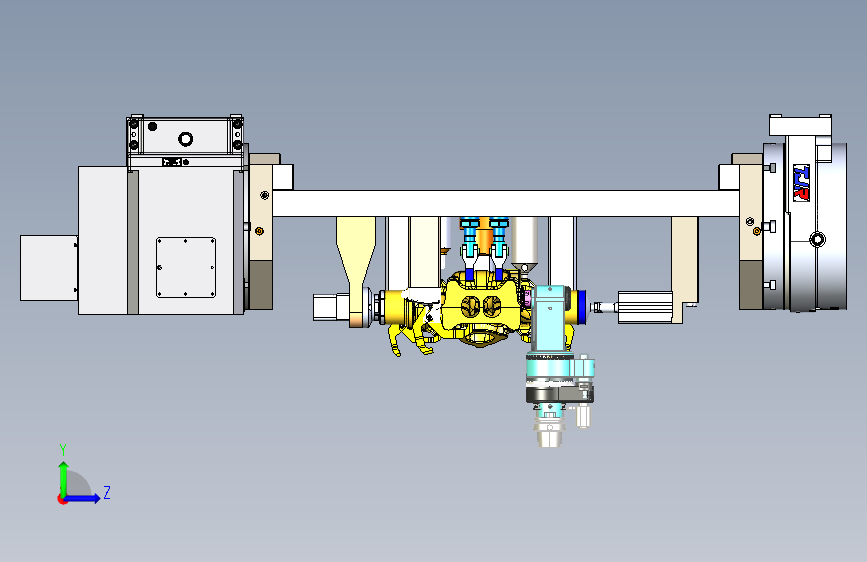

该图纸为某款发动机壳体连接配件零部件的液压四轴定位夹具，该组夹具可以随着链板线输送，用于治具定位壳体，可以对红色部分进行加工，夹具采用侧面圆内孔定位，该定位孔在车床上已经加工完成，此夹具采用内撑的方式，对面用油缸顶紧，然后底部采用V型支撑杠顶紧，上面采用杠杆缸压紧，实在工件的装夹牢固，大家可以参考下载学习。
