铣床液压控制系统设计（ID:1522728）

机械设备 / 机加工设备 / 铣床液压控制系统设计

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17236323389234.zip	2.53M

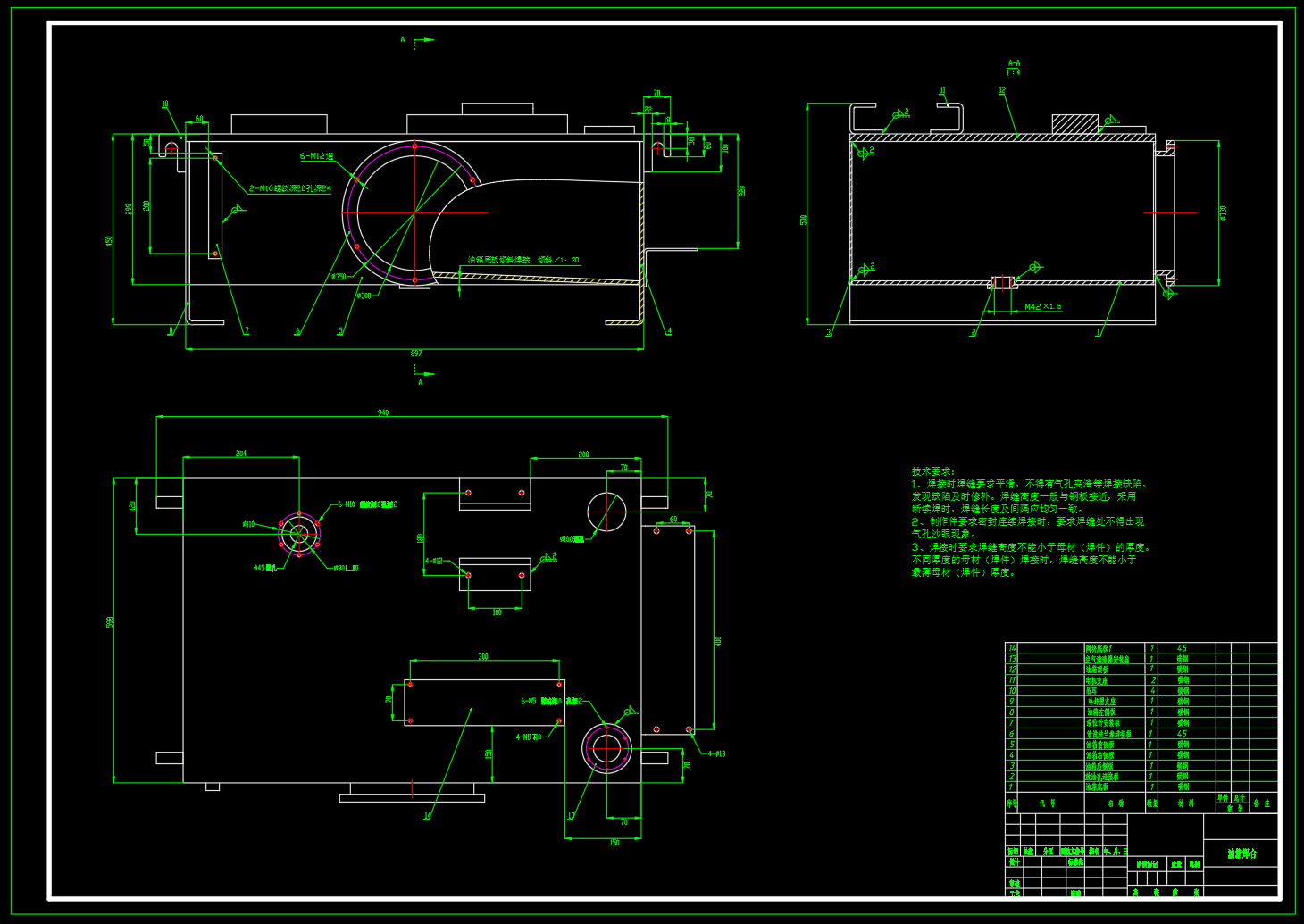

2	油箱焊合-A1.dwg	187.53K

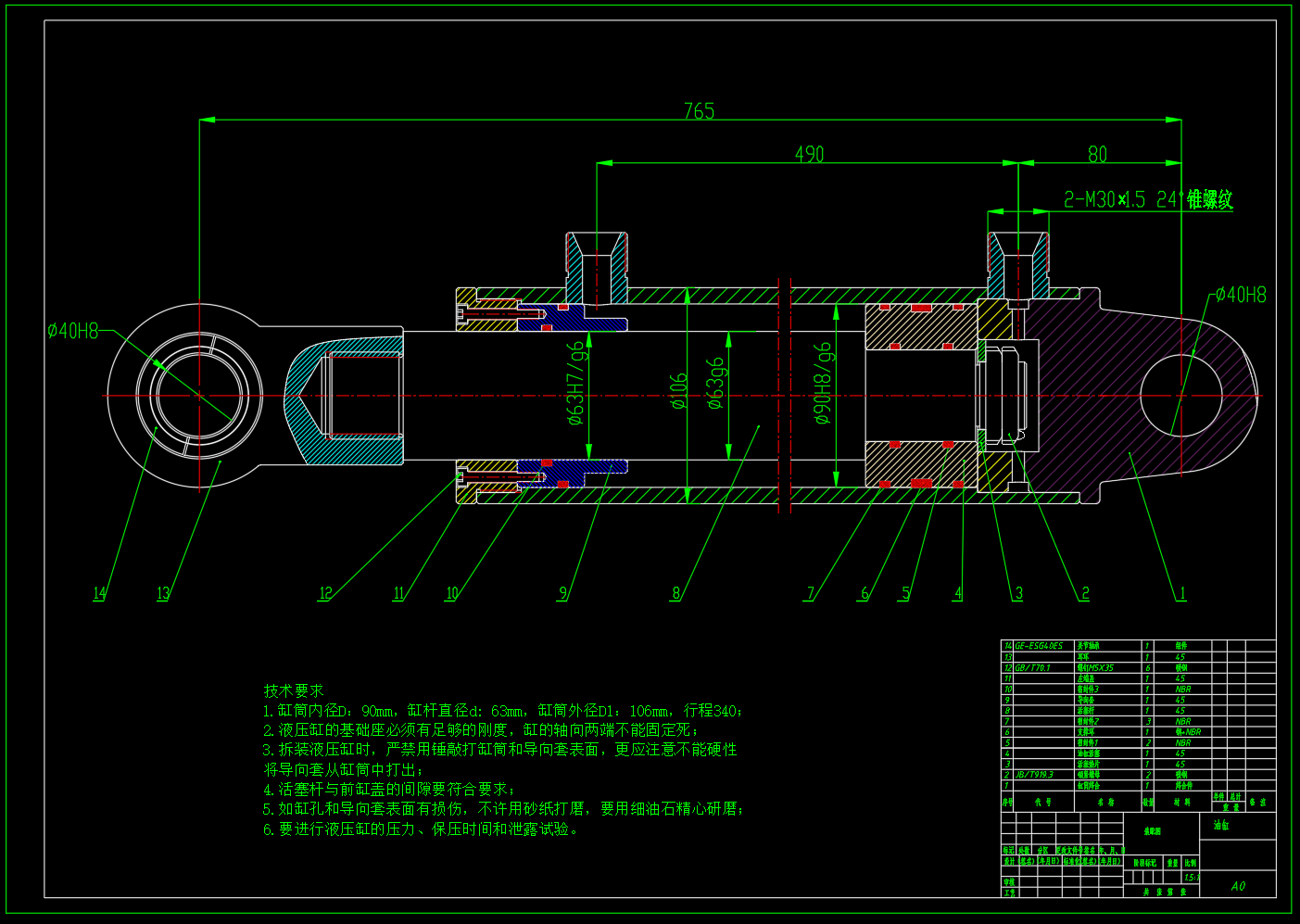

3	油缸装配-A1.DWG	220.56K

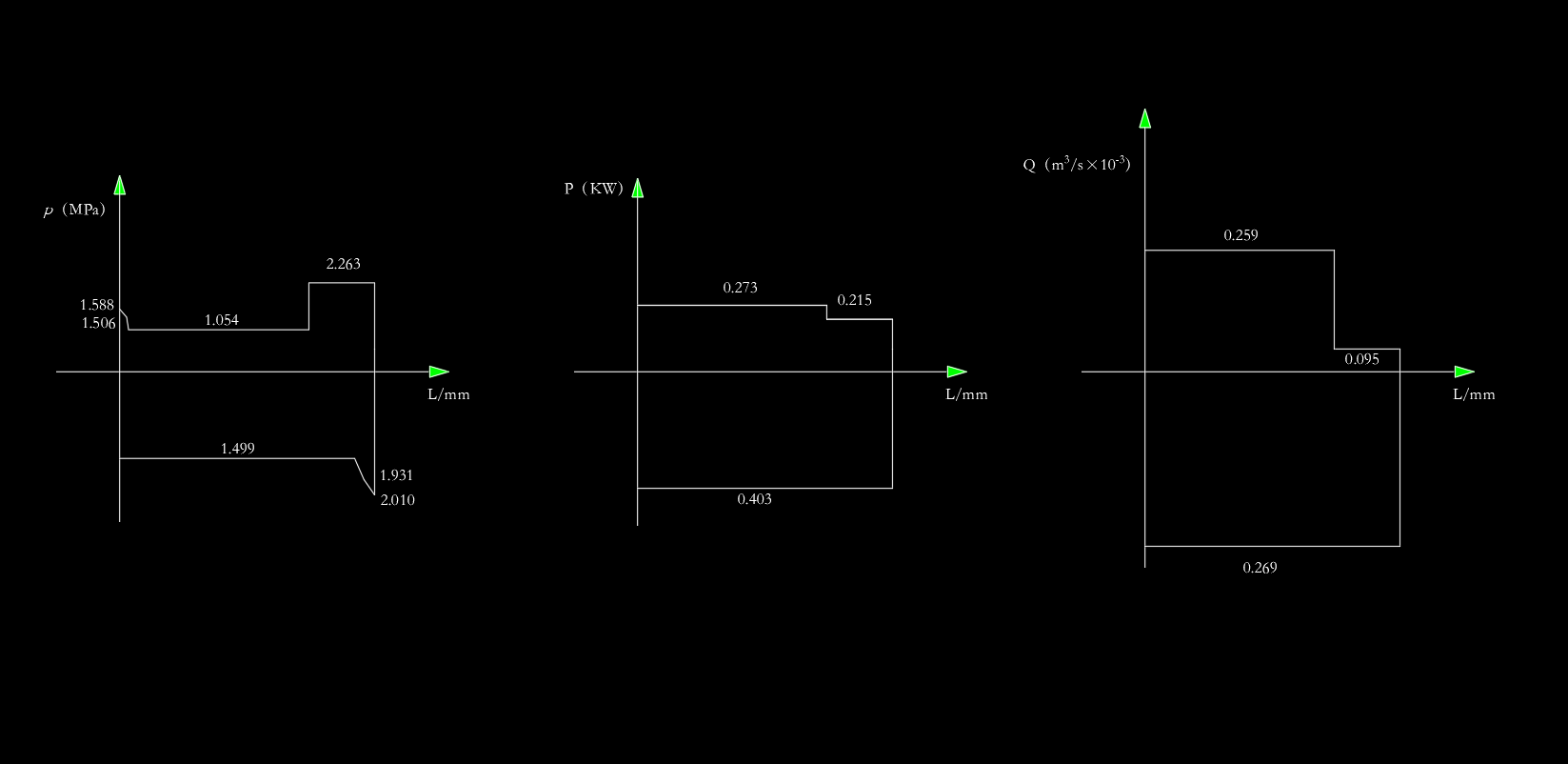

4	液压缸工况图-A3.dwg	158.08K

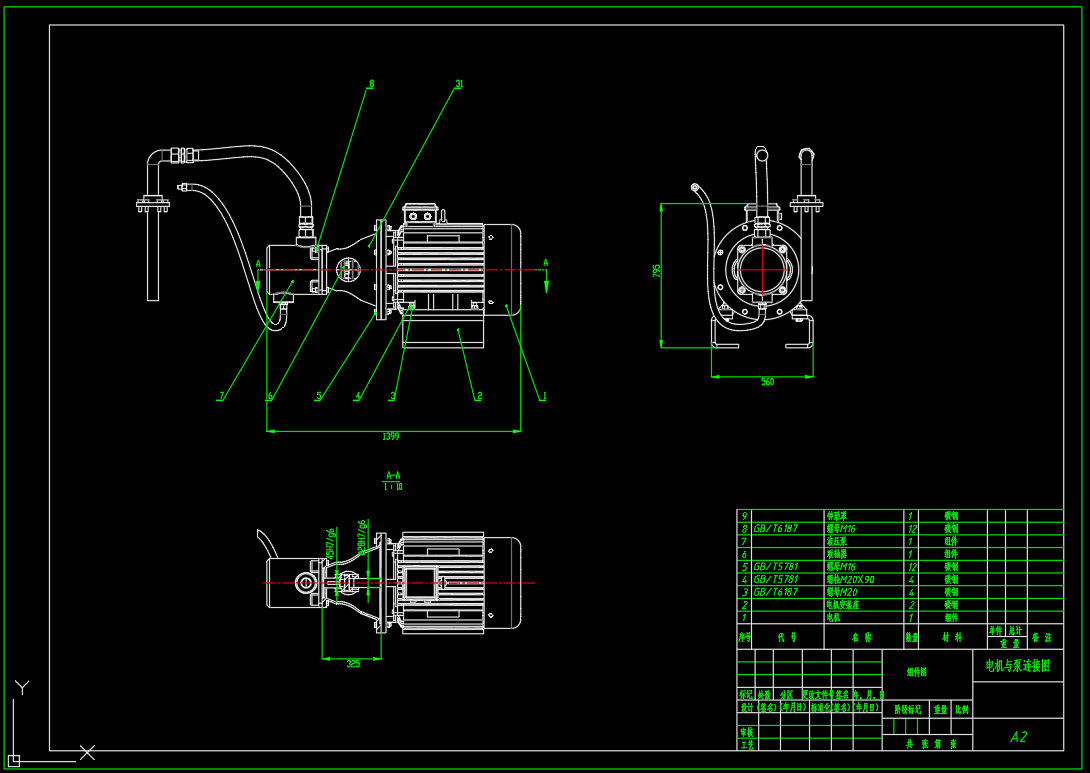

5	电机与液压泵连接示意图-A2.DWG	236.02K

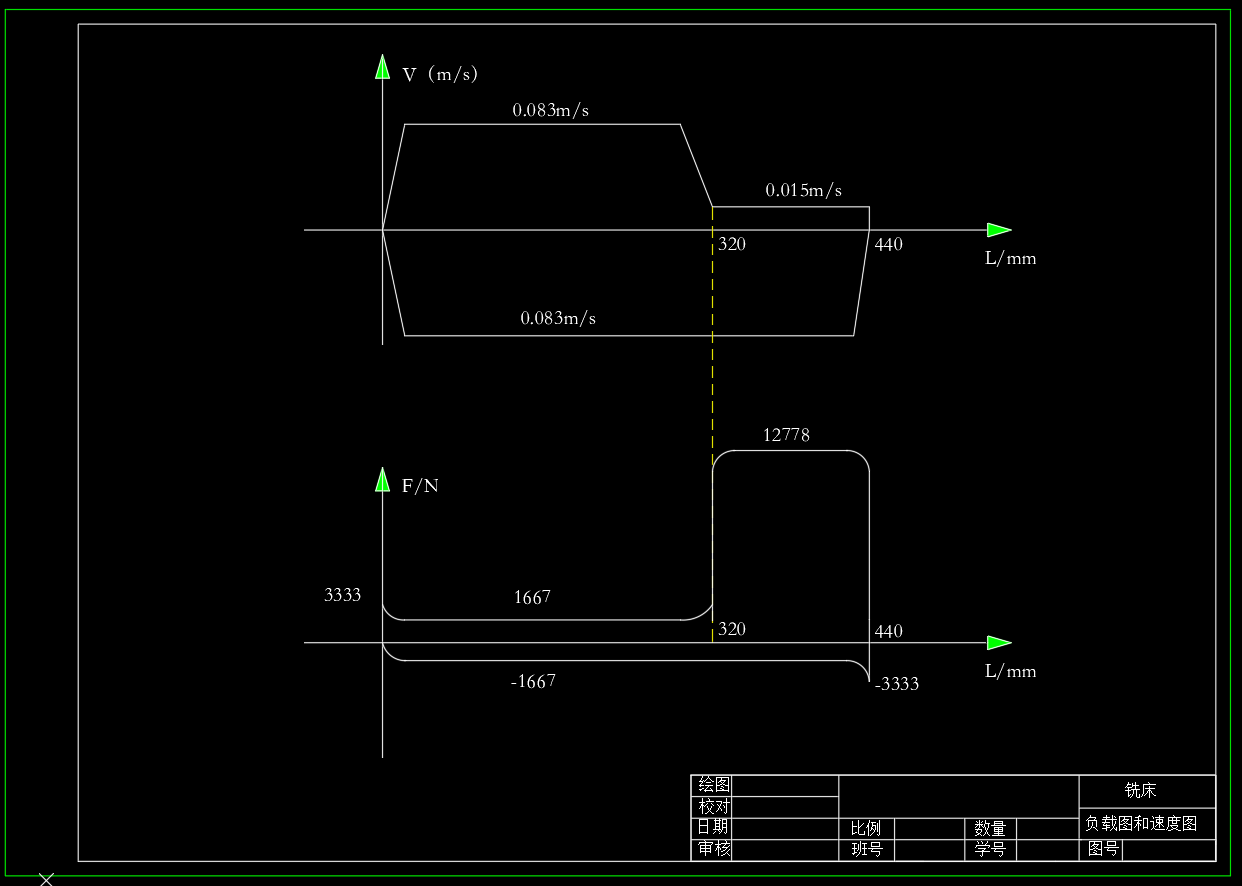

6	负载图和速度图-A3.dwg	166.47K

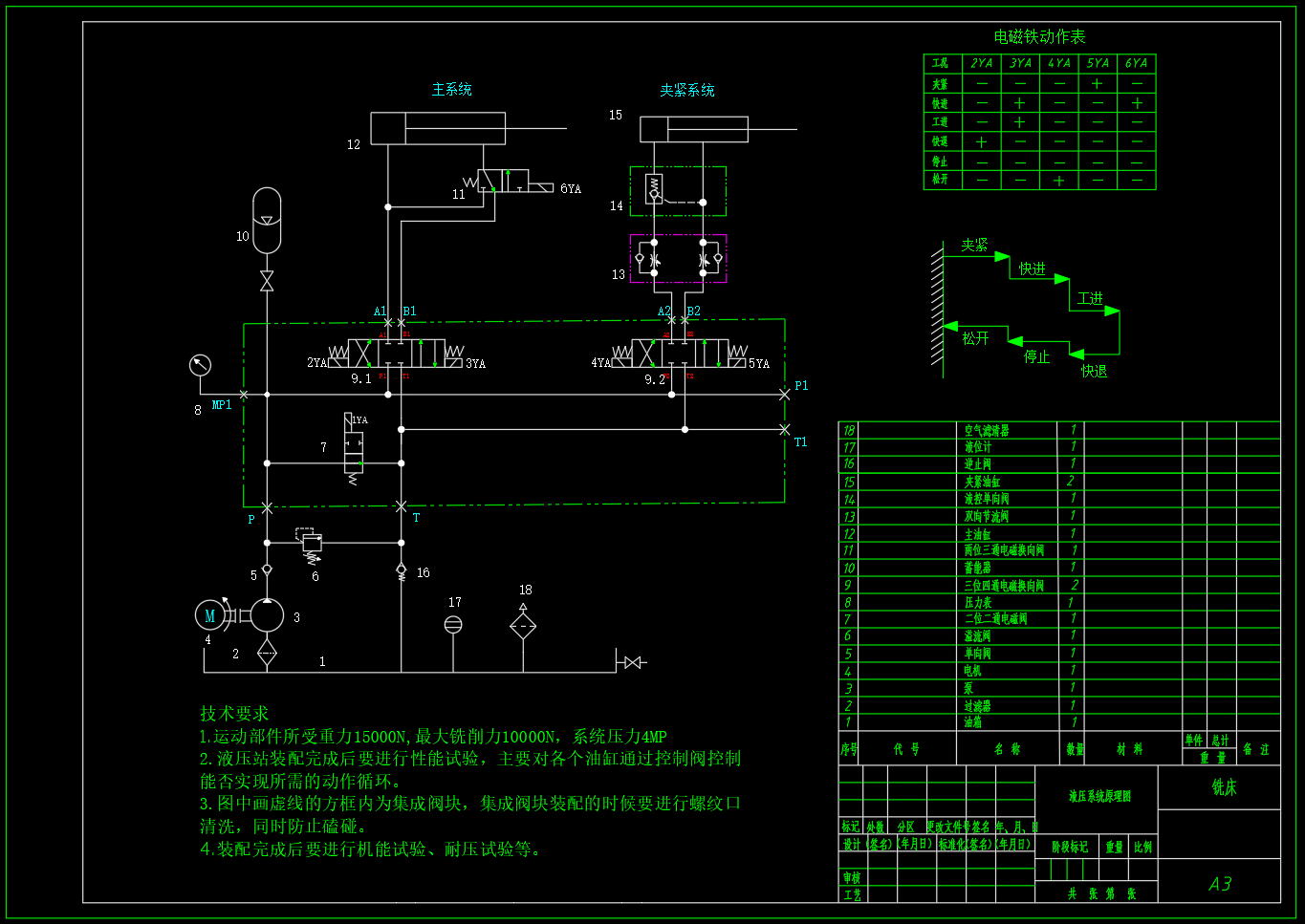

7	铣床液压系统设计-A3.dwg	153.28K
8	铣床液压系统设计说明书.doc	2.02M

此图纸下载需要350金币

立即下载

发布者

机械与液压（原创） +V:o627951491

创作: 595

粉丝: 57

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg

文件大小：2.59M

所需金币：350

上传时间：2024-08-14 18:45:45

是否可编辑：可修改，包括参数

版本：AutoCAD 2021

标签

铣床

液压控制系统设计

图纸简介

（1）实现功能：工件夹紧——工作台快进——工作台工进——工作台快退——工件松开的工作循环（2）基本参数：工作台液压缸负载力10000N，工作台运动部件重力15000N，工作台快进、快退速度为0.083m/s，工作台工进速度为0.015m/s工作台液压缸快进行程320mm，工作台液压缸工进行程120mm，导轨面的静摩擦系数0.2，导轨面动摩擦系数0.1，工作台启动时间（加减速时间）0.1s：，液压缸机械效率为0.9，夹紧力F=7000N，夹紧行程26mm，夹紧时间0.9s。
