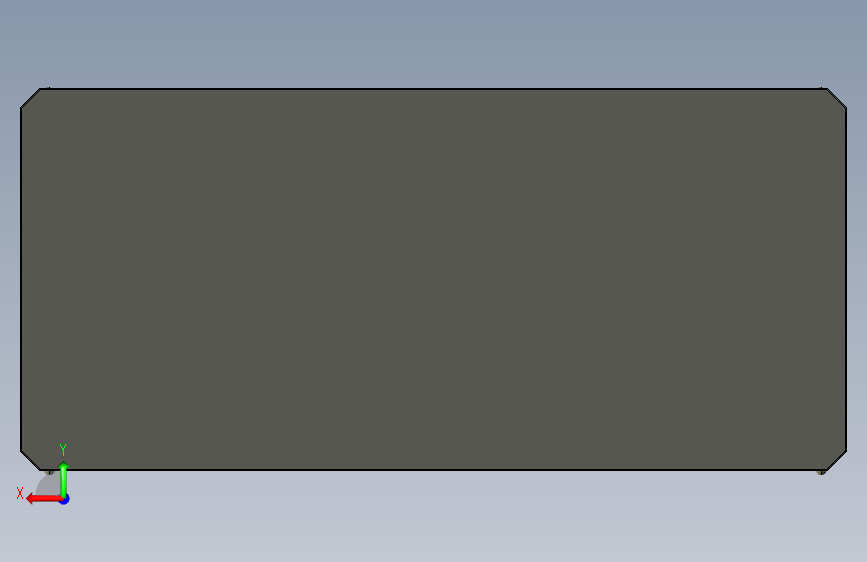

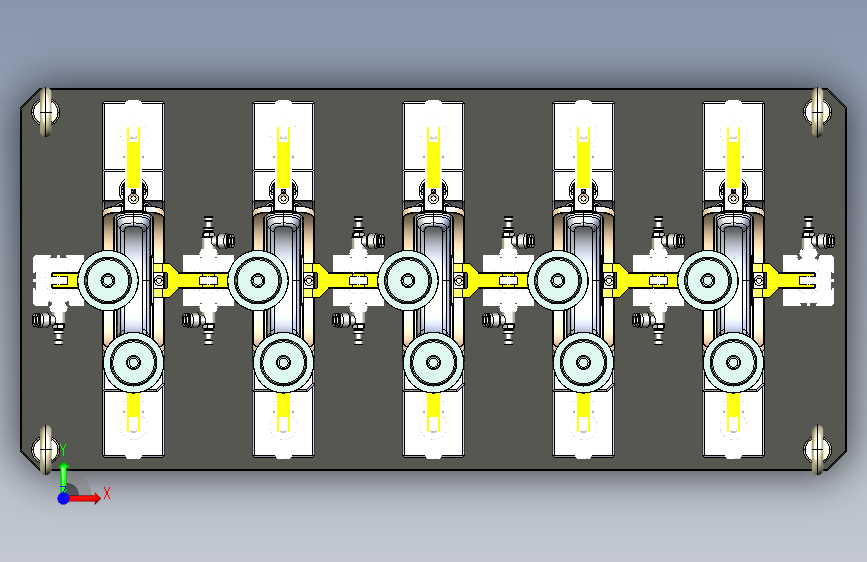

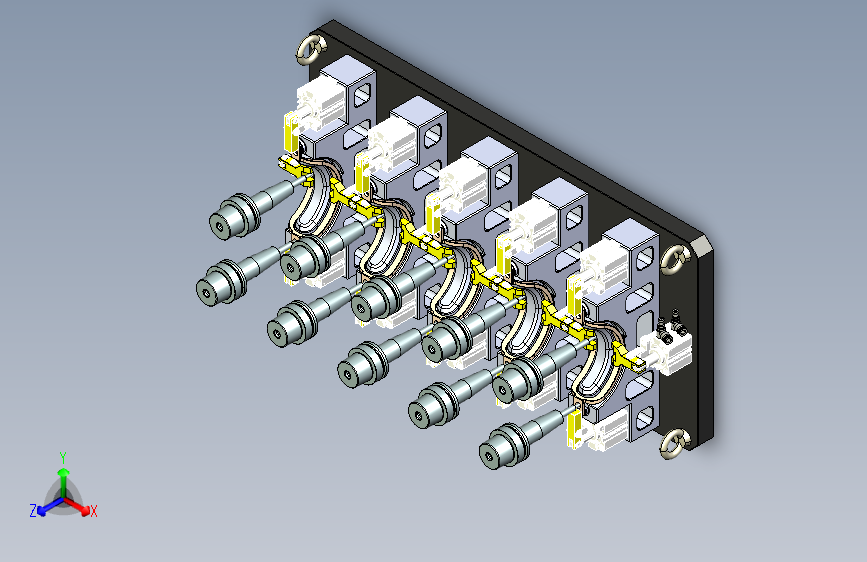

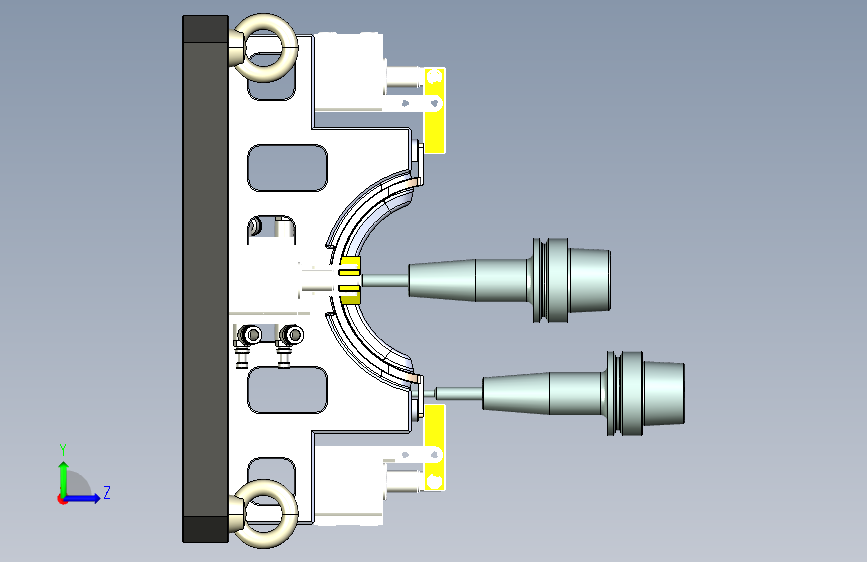

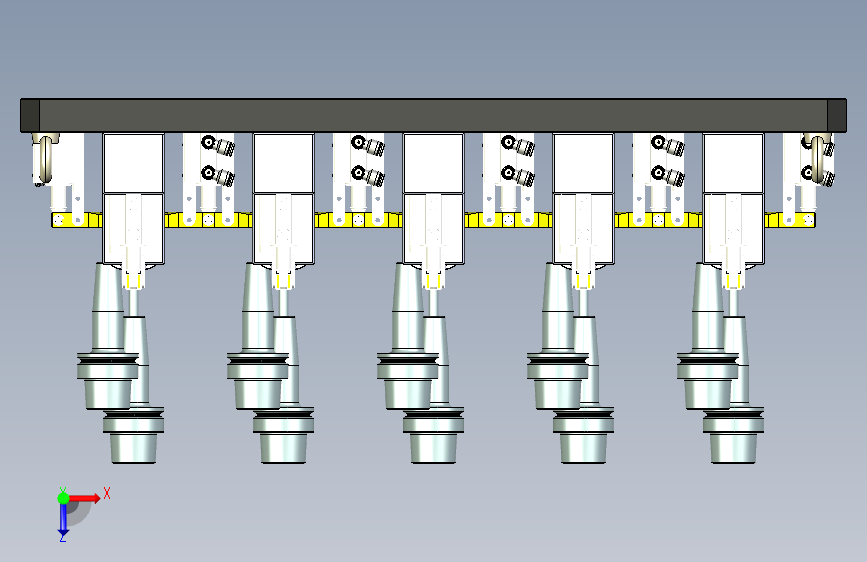

压环锁箍零件打孔气动夹具（ID:1523952）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17238538074020.rar | 2.83M |
| 2 | 压环锁箍零件打孔气动夹具.x_t | 11.67M |
此图纸下载需要20金币
立即下载
发布者
可可宸
创作: 452
粉丝: 15
加入时间：2023-12-20
模型信息
图纸格式：x_t
文件大小：2.9M
所需金币：20
上传时间：2024-08-17 08:16:47
是否可编辑：可修改，不包括参数
版本：Parasolid
标签
图纸简介
该图纸为一款压环锁箍零件打孔气动夹具，采用传统的人工上料方式供料，将产品放入仿形治具内，然后用杠杆缸压紧产品，产品定位方式为两个销孔，一个圆销，一个菱销定位，底部3-4点固定支撑，杠杆缸压紧，然后完成打孔工序，该夹具一出5，实在高效率产出，降本增效。
