工业喷涂系统CAD（ID:1524516）
0.png)
0.png)
0.png)
0.png)
0.png)

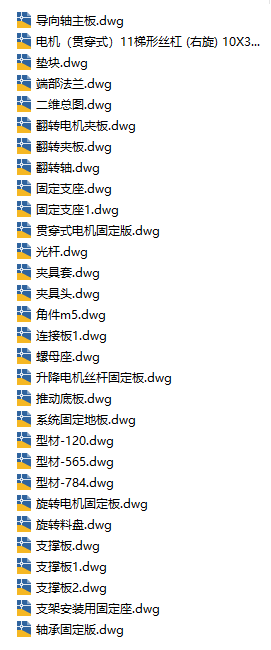

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1723903278880.rar | 1.76M |
| 2 | 二维总图.dwg | 819.01K |
| 3 | 光杆.dwg | 55.05K |
| 4 | 升降电机丝杆固定板.dwg | 60.81K |

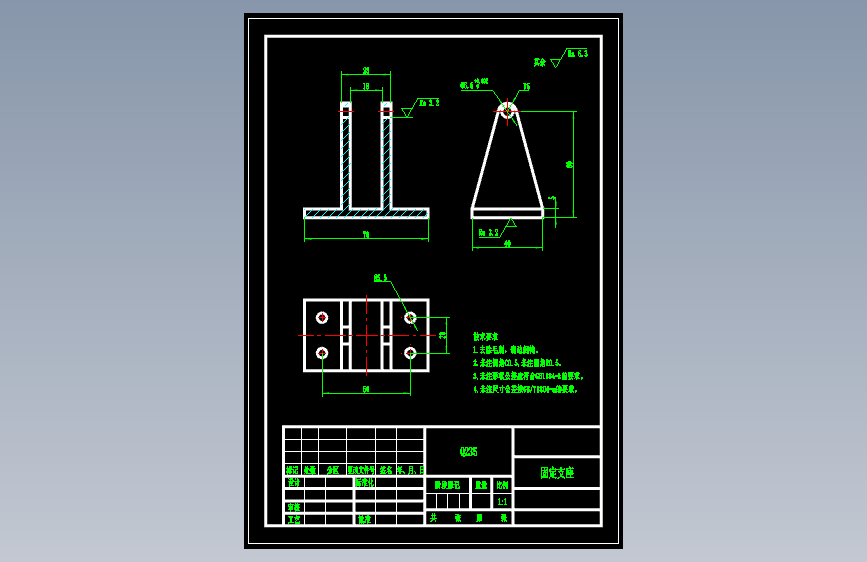

| 5 | 固定支座.dwg | 87.88K |
| 6 | 固定支座1.dwg | 60.13K |
| 7 | 型材-120.dwg | 66.70K |
| 8 | 型材-565.dwg | 94.09K |

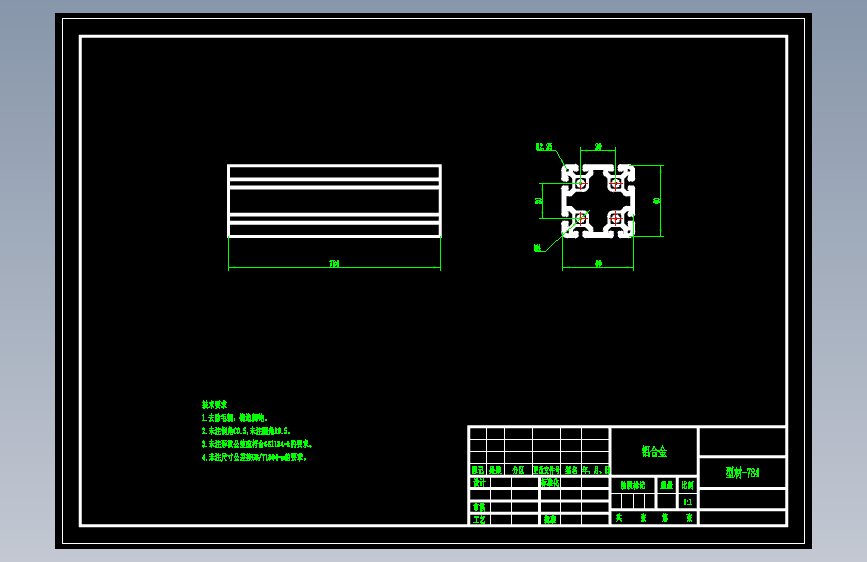

| 9 | 型材-784.dwg | 94.09K |
| 10 | 垫块.dwg | 53.59K |

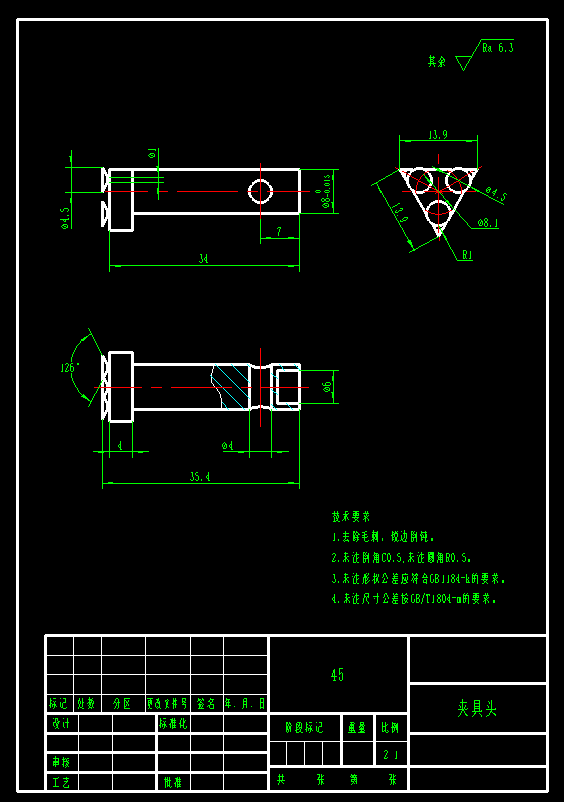

| 11 | 夹具头.dwg | 60.06K |
| 12 | 夹具套.dwg | 65.09K |
| 13 | 导向轴主板.dwg | 54.75K |
| 14 | 推动底板.dwg | 86.88K |
| 15 | 支撑板.dwg | 81.13K |
| 16 | 支撑板1.dwg | 55.69K |
| 17 | 支撑板2.dwg | 82.13K |
| 18 | 支架安装用固定座.dwg | 83.13K |
| 19 | 旋转料盘.dwg | 53.84K |
| 20 | 旋转电机固定板.dwg | 63.44K |

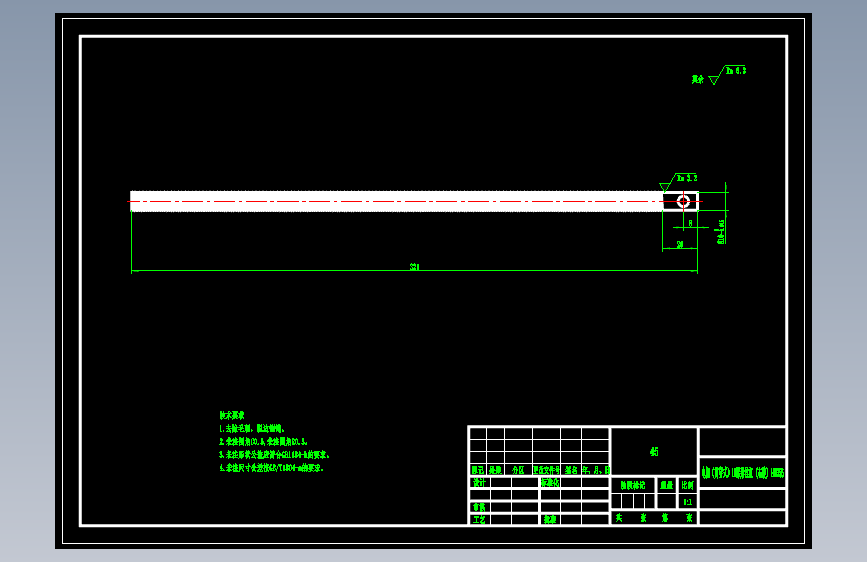

| 21 | 电机（贯穿式）11梯形丝杠右旋10X356.dwg | 194.47K |

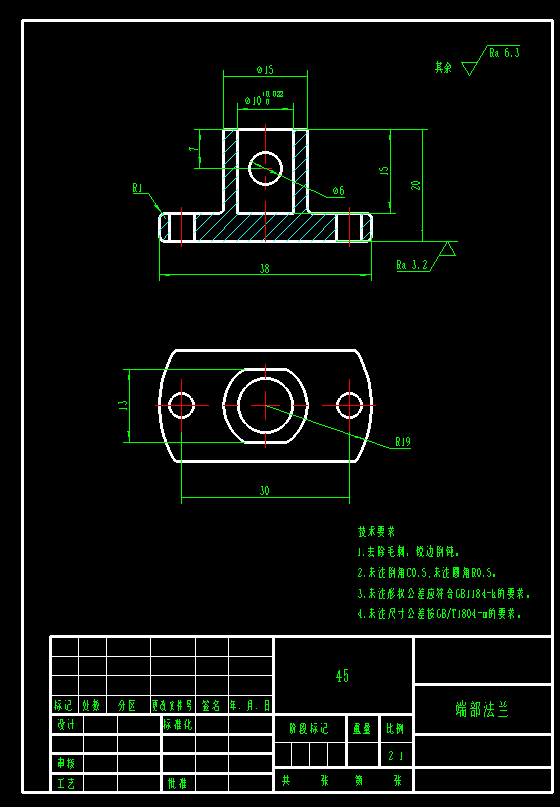

| 22 | 端部法兰.dwg | 56.06K |

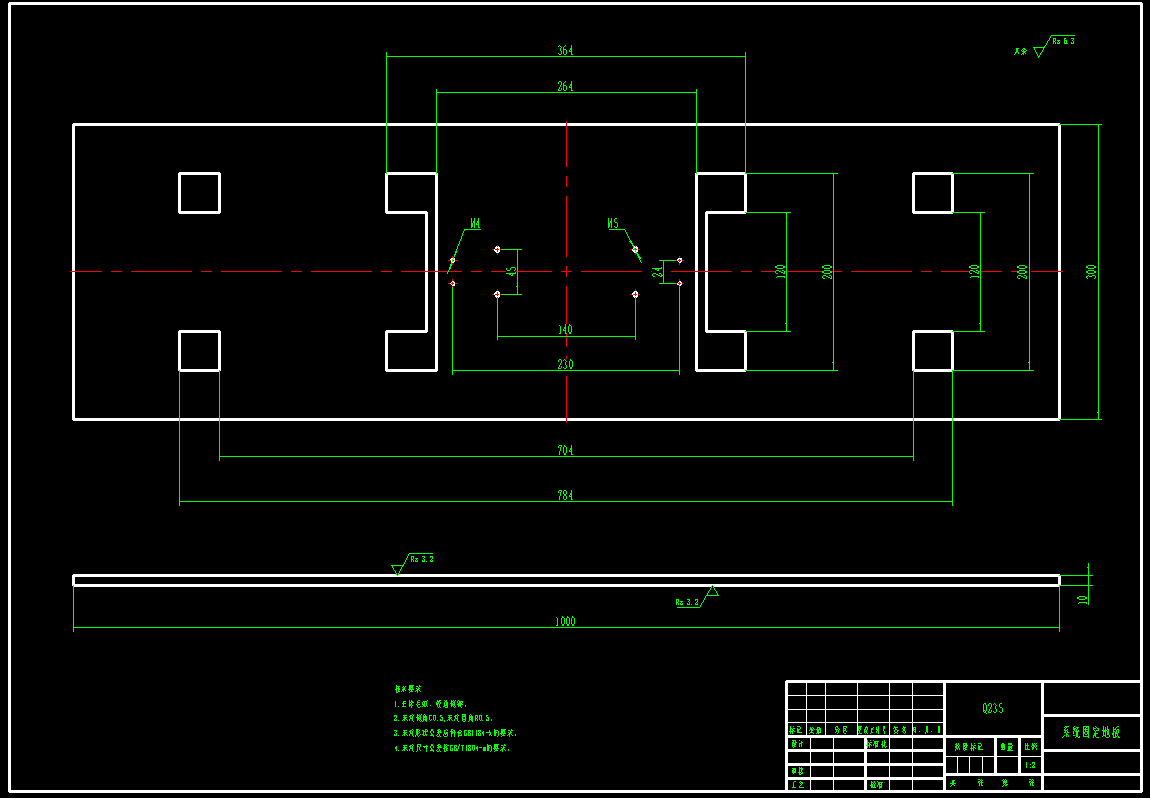

| 23 | 系统固定地板.dwg | 56.40K |
| 24 | 翻转夹板.dwg | 85.38K |
| 25 | 翻转电机夹板.dwg | 56.71K |
| 26 | 翻转轴.dwg | 52.91K |
| 27 | 螺母座.dwg | 57.00K |
| 28 | 角件m5.dwg | 55.22K |
| 29 | 贯穿式电机固定版.dwg | 58.54K |
| 30 | 轴承固定版.dwg | 55.84K |

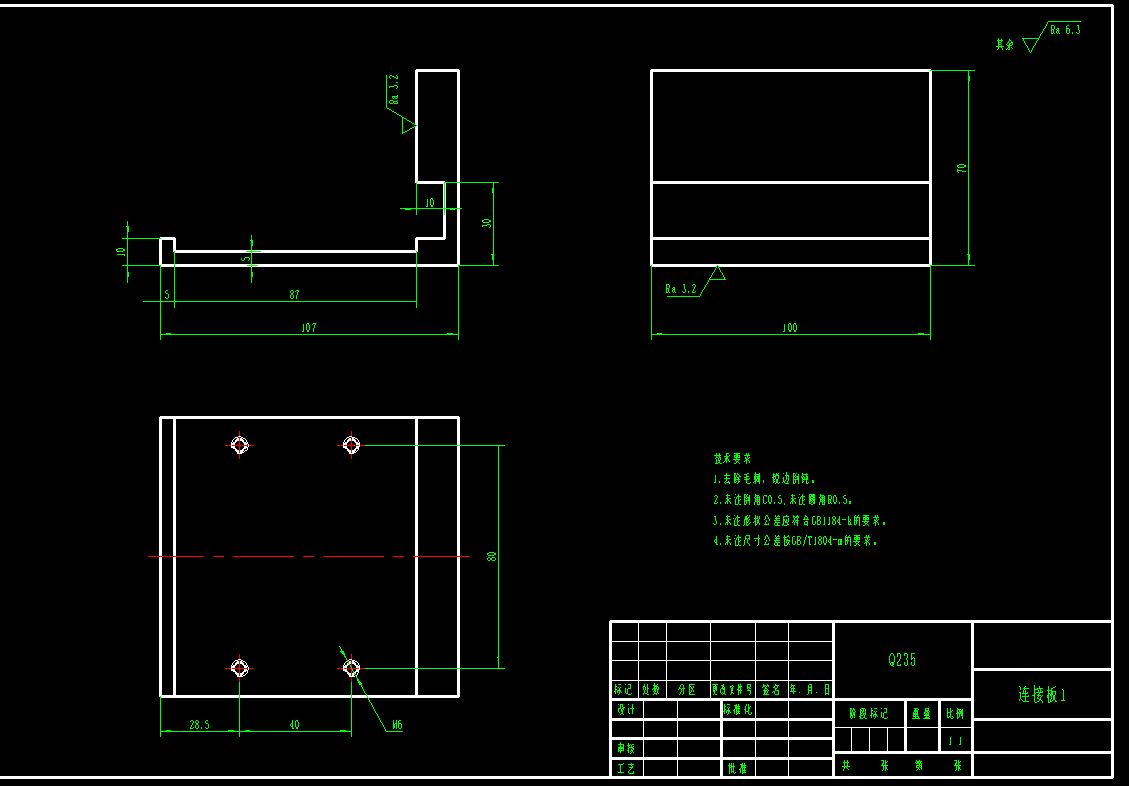

| 31 | 连接板1.dwg | 59.10K |
此图纸下载需要1200金币
立即下载
发布者
落后的战斗机（代做设计私信）
创作: 2941
粉丝: 67
加入时间：2021-02-23
模型信息
图纸格式：dwg
文件大小：1.8M
所需金币：1200
上传时间：2024-08-17 22:01:19
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介

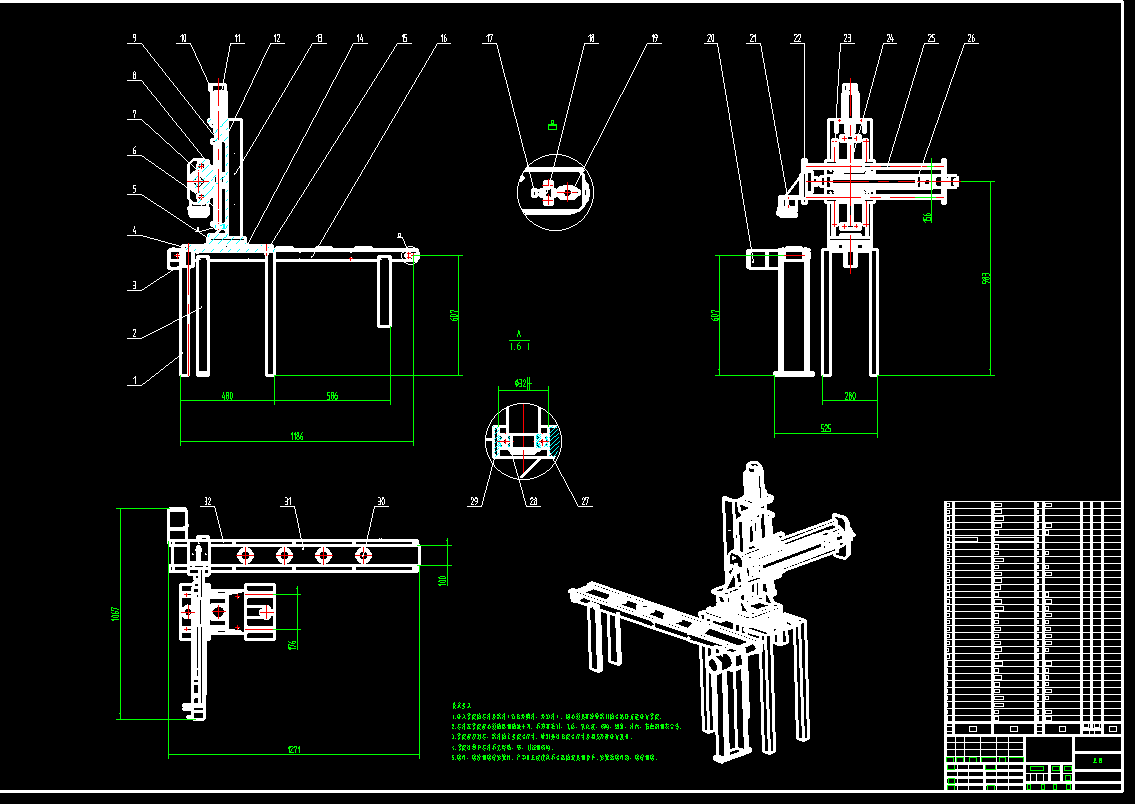

此设计为工业喷涂系统装置设计，主要用于对工件表面的喷涂，电动气缸进行左右移动，通过特定的夹具可以对工件定位夹紧，顶部安装有伺服电机升降系统和旋转装置，对不同表面进行喷涂，使之喷涂均匀。
