| # | 文件名称 | 文件大小 |
|---|---|---|

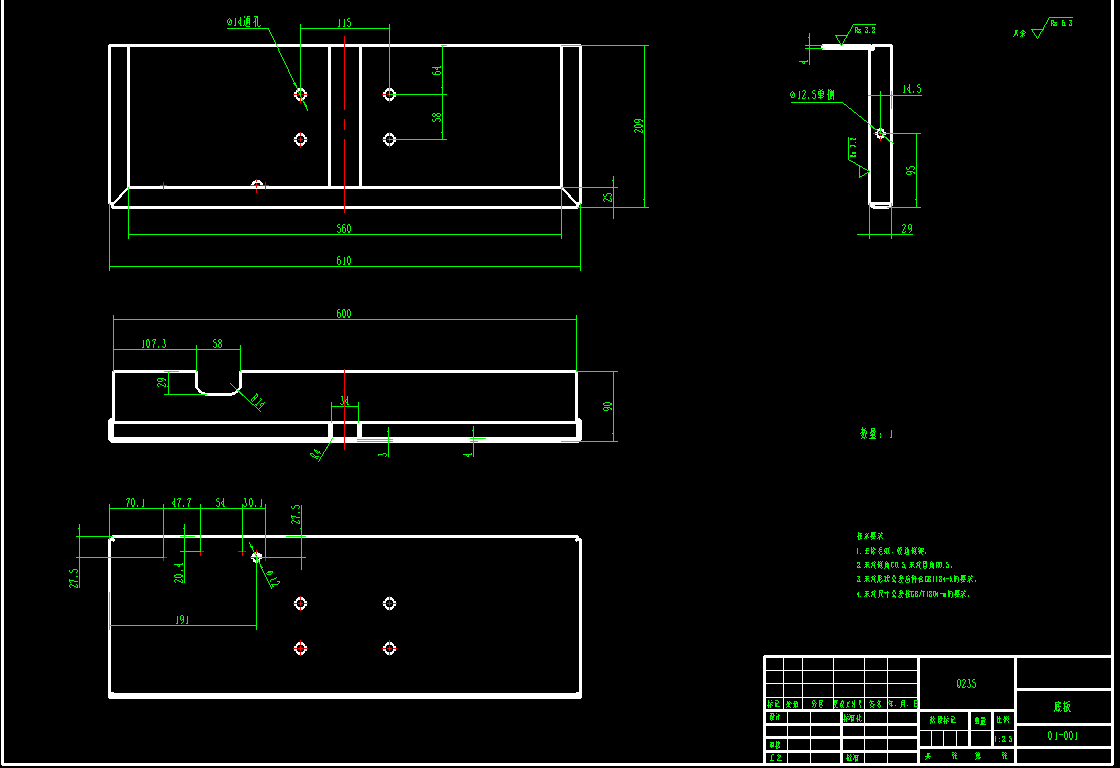

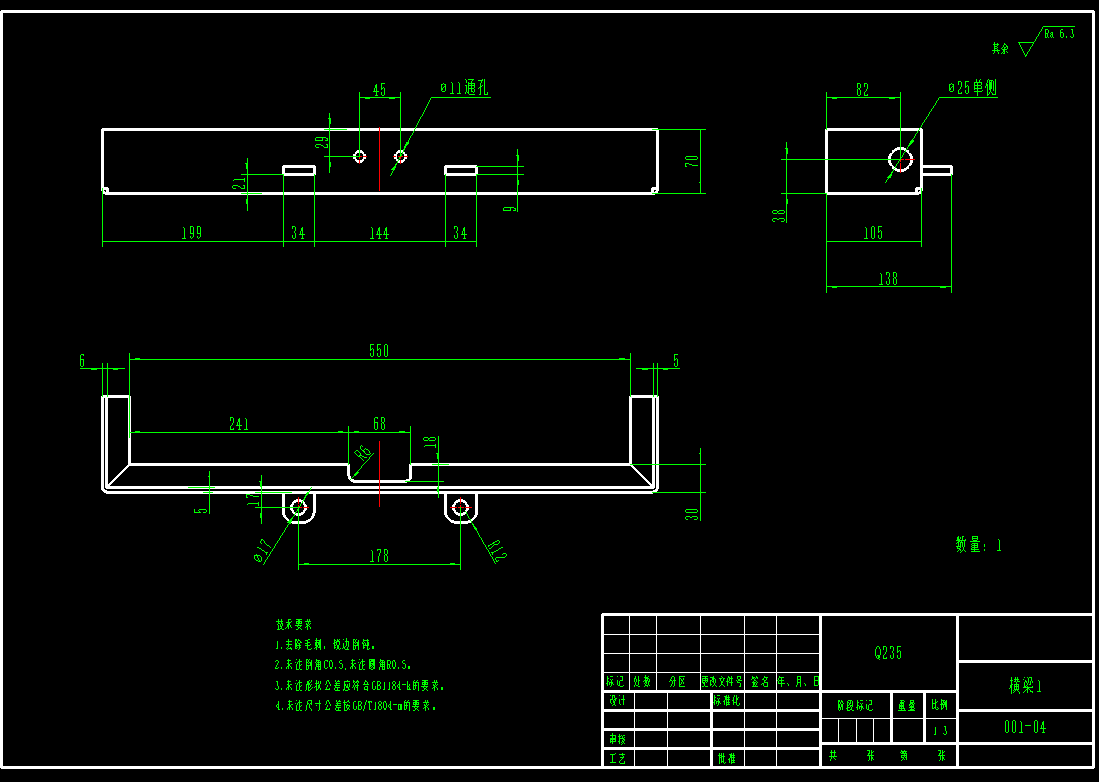

| 1 | 001-01底板.dwg | 78.04K |

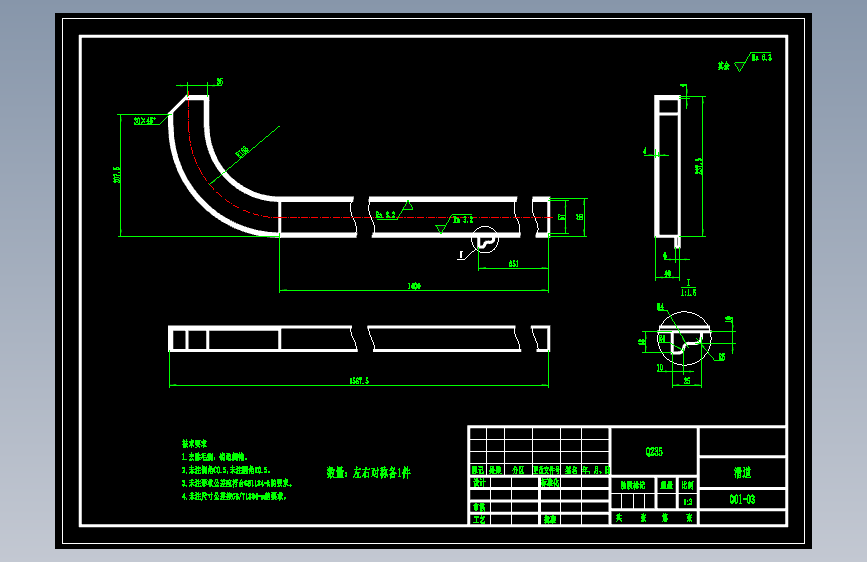

| 2 | 001-02行程开关罩.dwg | 78.40K |
| 3 | 001-03滑道.dwg | 94.84K |
| 4 | 001-04横梁1.dwg | 67.88K |
| 5 | 001-05横梁2.dwg | 58.97K |
| 6 | 001-06横梁3.dwg | 87.38K |

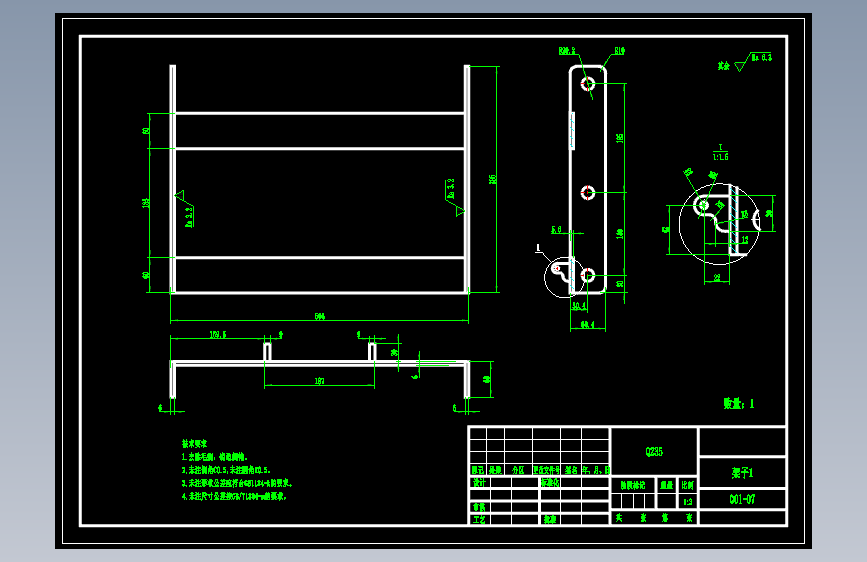

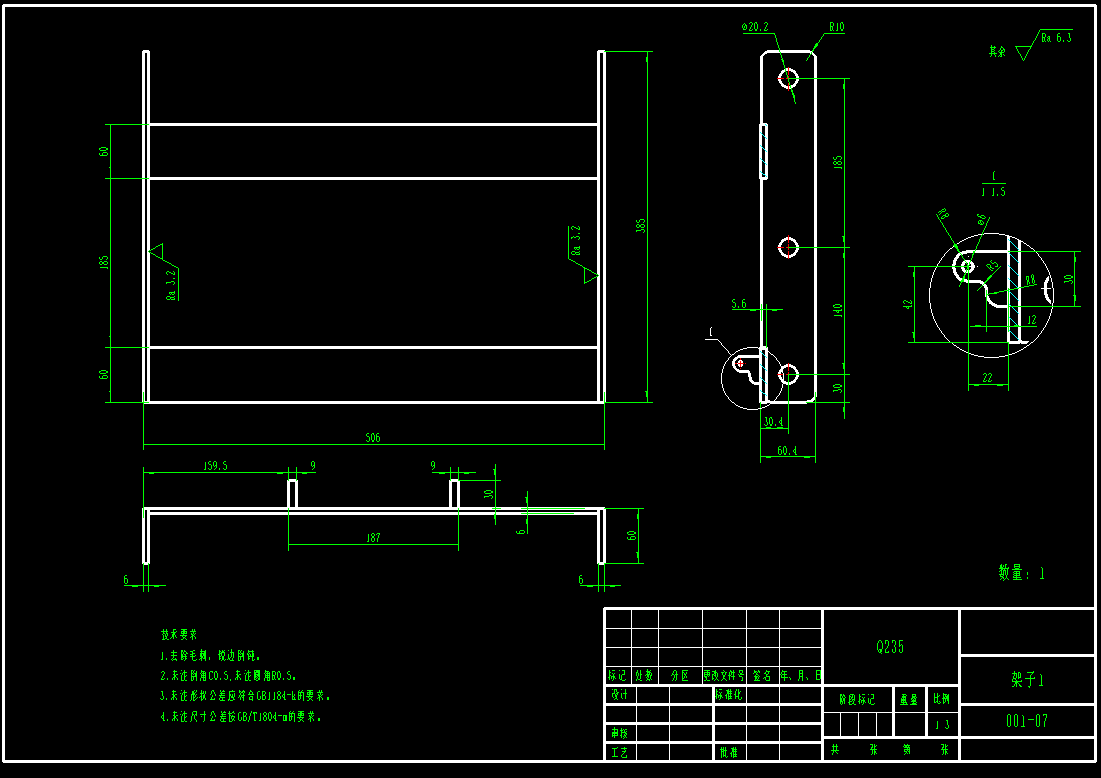

| 7 | 001-07架子1.dwg | 98.81K |
| 8 | 001-08链轮座.dwg | 60.54K |
| 9 | 001-09轴.dwg | 51.94K |
| 10 | 001-10轴承盖.dwg | 56.77K |

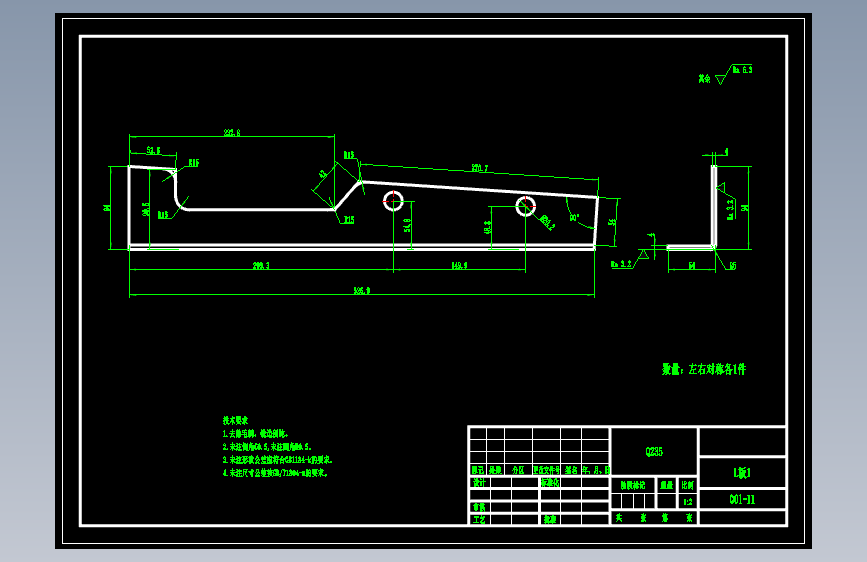

| 11 | 001-11L板1.dwg | 91.34K |
| 12 | 001-12连接轴.dwg | 83.63K |
| 13 | 001-13上板.dwg | 58.69K |
| 14 | 001-14垫片.dwg | 80.63K |
| 15 | 001-15L板2.dwg | 60.13K |
| 16 | 001-16L板3.dwg | 57.15K |

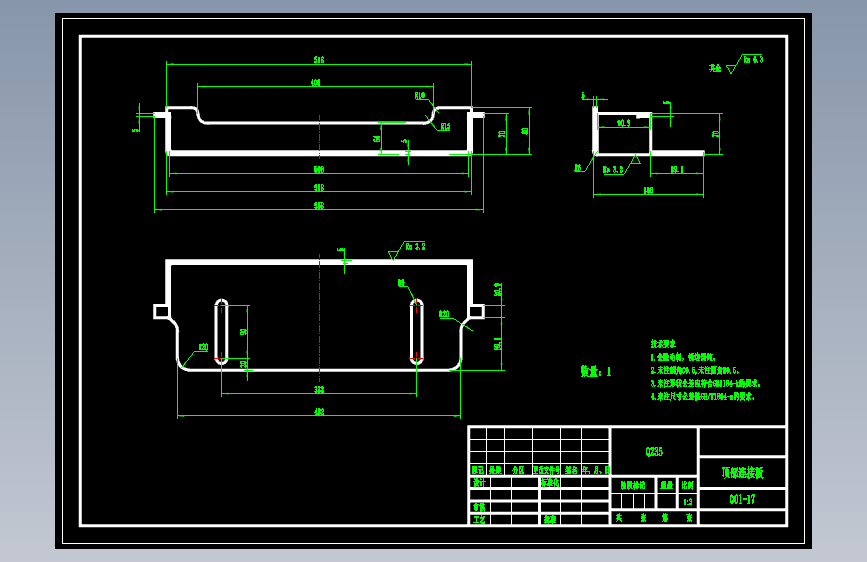

| 17 | 001-17顶部连接板.dwg | 97.59K |
| 18 | 001-18横梁.dwg | 81.13K |

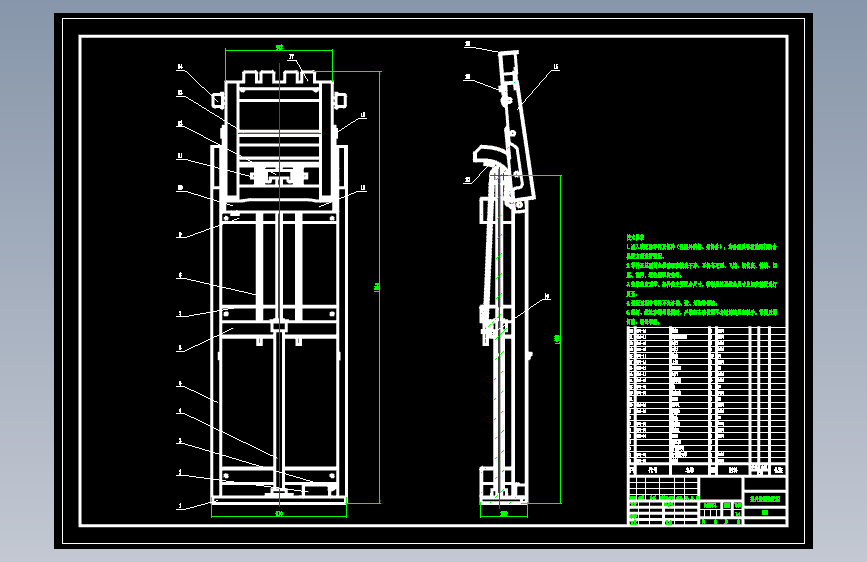

| 19 | 001提升装置装配图.dwg | 188.60K |
此图纸下载需要500金币
立即下载
发布者
模型信息
图纸ID：1524640
图纸格式：dwg
文件大小：905.1KB
所需金币：500
上传时间：2024-08-18 06:31:40
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2004
标签
图纸简介
此设计为提升装置，升降过程通过气缸的伸缩来实现，通过链条链轮与下端载物平台连接，并且安装有行程开关，可以起到安全停止的作用，可用于货仓等空间，操作方便可靠。
