吊篮式油菜移栽机设计CAD

（ID:1524694）

改图/画图

机械设备 / 非标机械 / 吊篮式油菜移栽机设计CAD

©原创

平面图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小

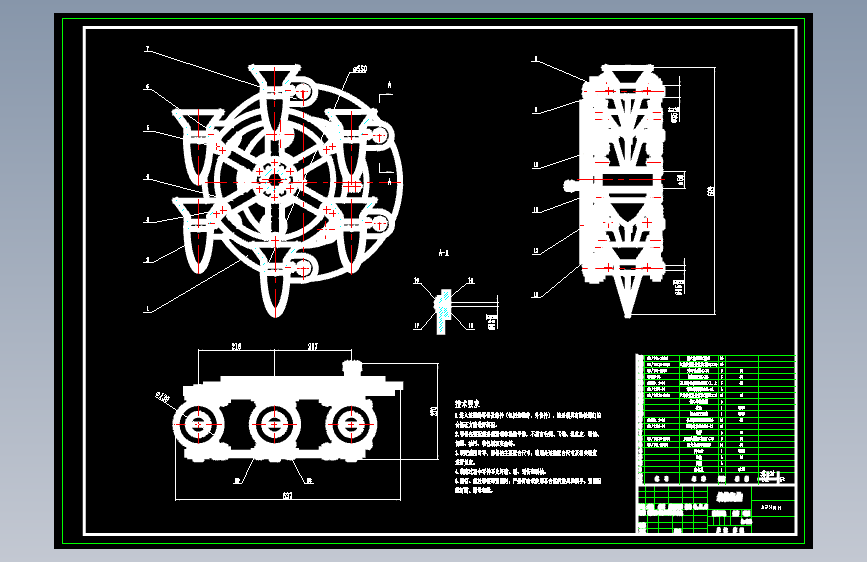

1	动力中转机构.dwg	158.63K

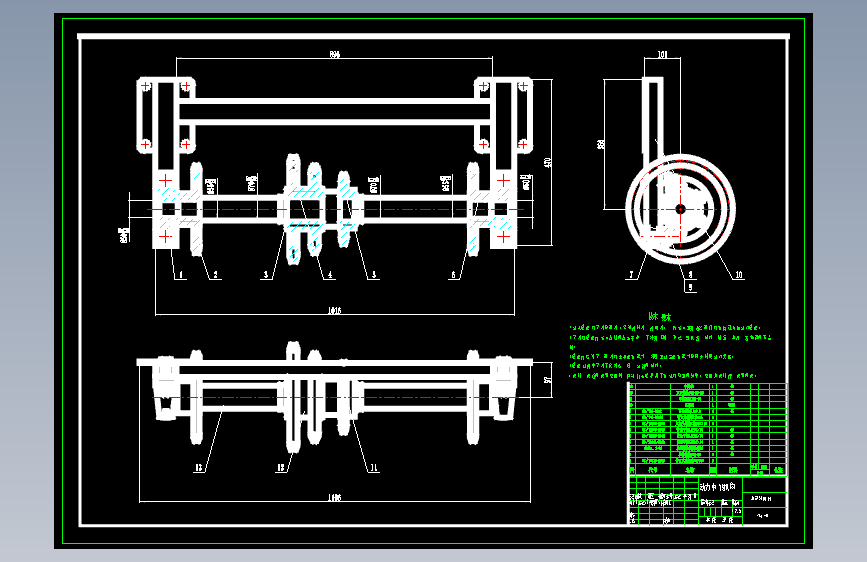

2	地轮轴.dwg	59.17K

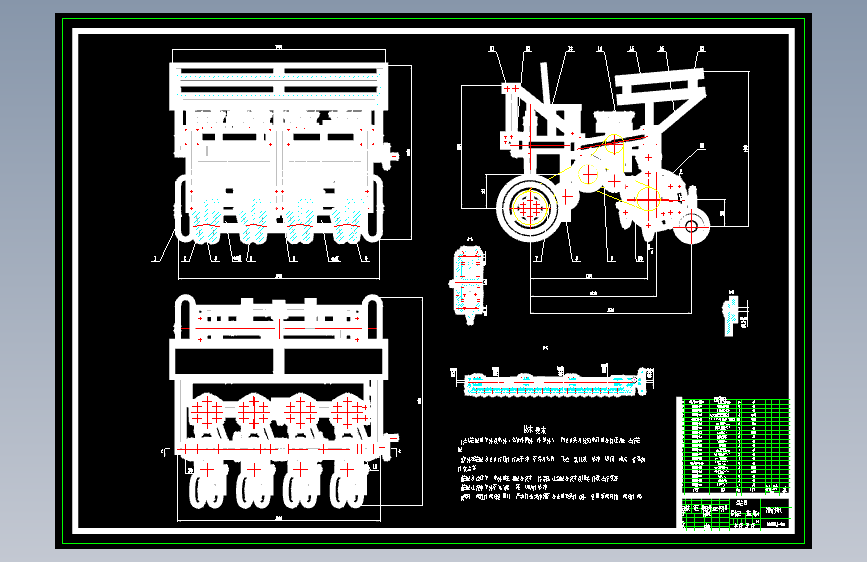

3	总图.dwg	1.66M

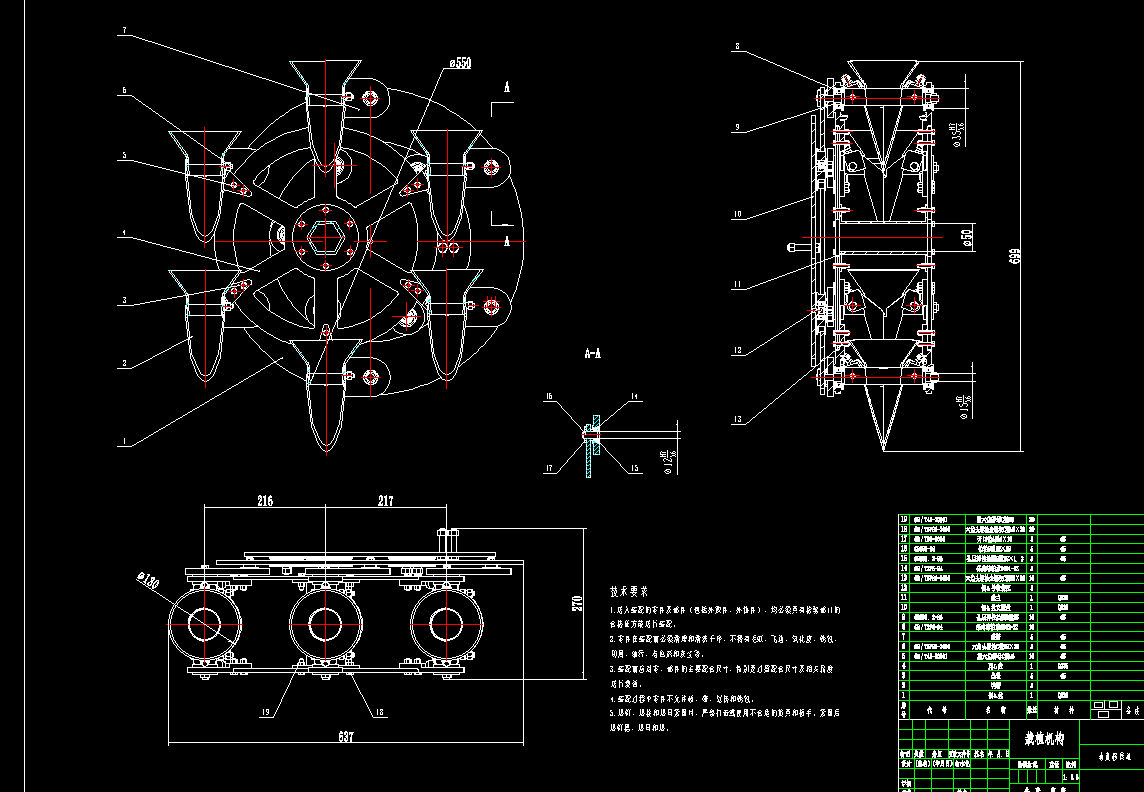

4	栽植机构.dwg	997.96K

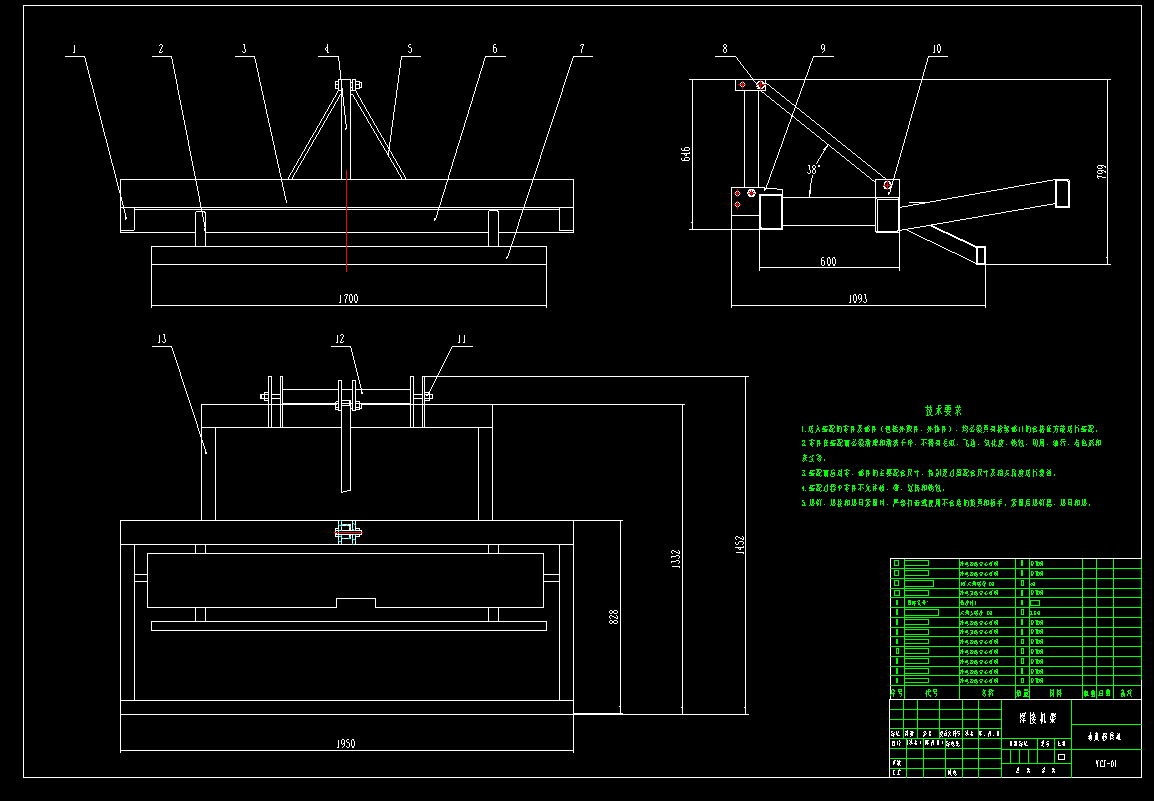

5	焊接机架.dwg	112.31K

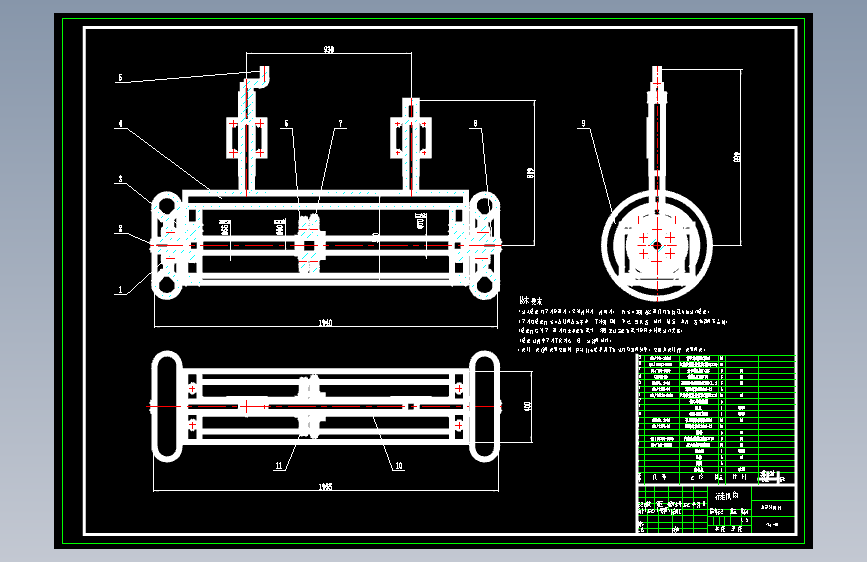

6	行走机构.dwg	168.84K

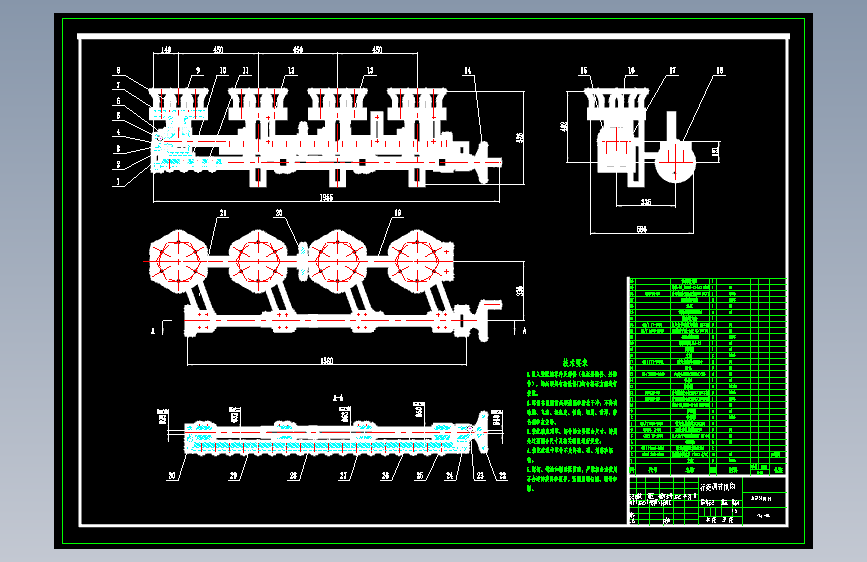

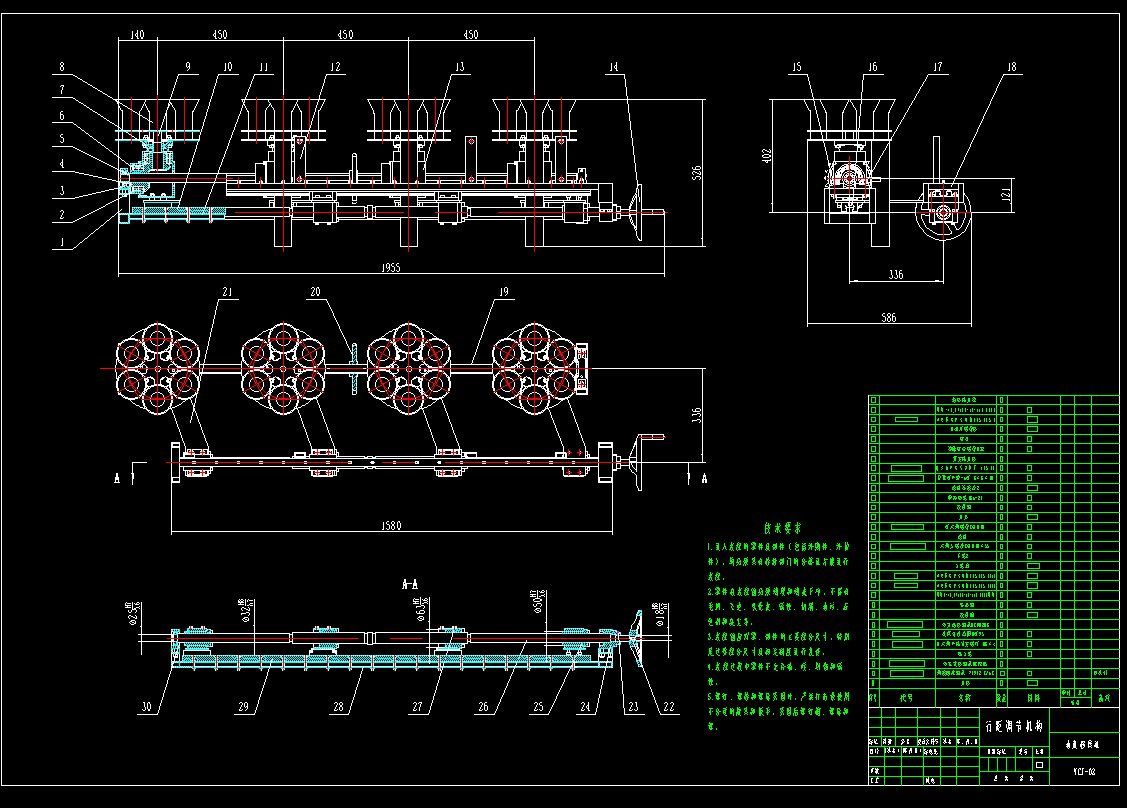

7	行距调节机构.dwg	368.74K

此图纸下载需要1000金币

立即下载

发布者

战斗机（代做二维图）

创作: 3304

粉丝: 110

加入时间：2021-02-23

私信

关注

模型信息

图纸ID：1524694

图纸格式：dwg

文件大小：2.69M

所需金币：1000

上传时间：2024-08-18 08:29:30

是否可编辑：可修改，包括参数

软件版本：AutoCAD 2004

图纸简介

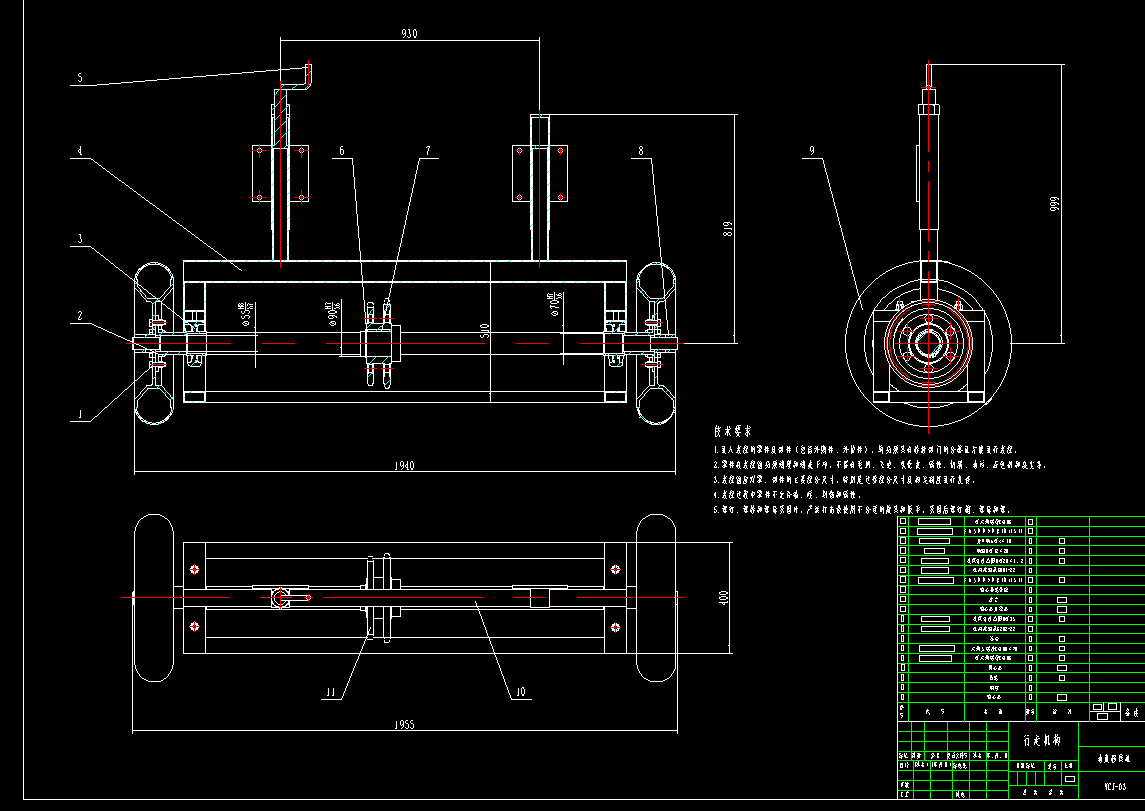

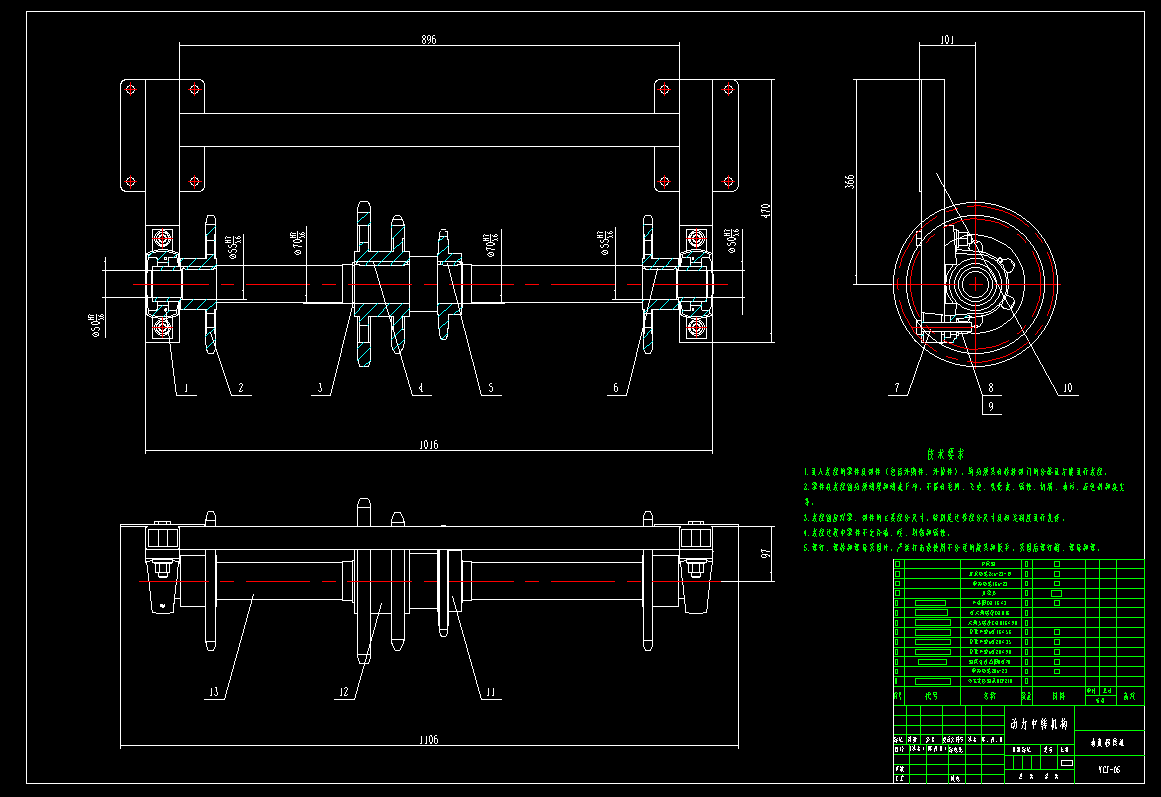

吊篮式油菜移栽机主要是为了解决四川等西南地区在油菜移栽过程中效率低、劳动强度大等难题。对吊篮式油菜移栽机的设计首先要了解油菜移栽机的市场情况和发展现状，分析其设计意义、需求、关键技术和发展前景等。其次分析吊篮式油菜移栽机的工作原理，进行功能分析和功能求解。然后对功能解法进行评估，得出最终设计方案采用双平行四边形机构偏心转盘，链式、圆锥齿轮传动，螺旋调节等结构。接着是对吊篮式油菜移栽机进行参数计算和详细的结构设计，包括吊篮栽植部分、覆土部分，传动部分，调节部分等零部件参数和结构。最后是使用Solidworks三维设计软件构建吊篮式油菜移栽机的零件实体模型和装配体模型。本设计结构紧凑，由拖拉机牵引
