链条输送机SW23（ID:1524702）

机械设备 / 非标机械 / 链条输送机SW23

©原创

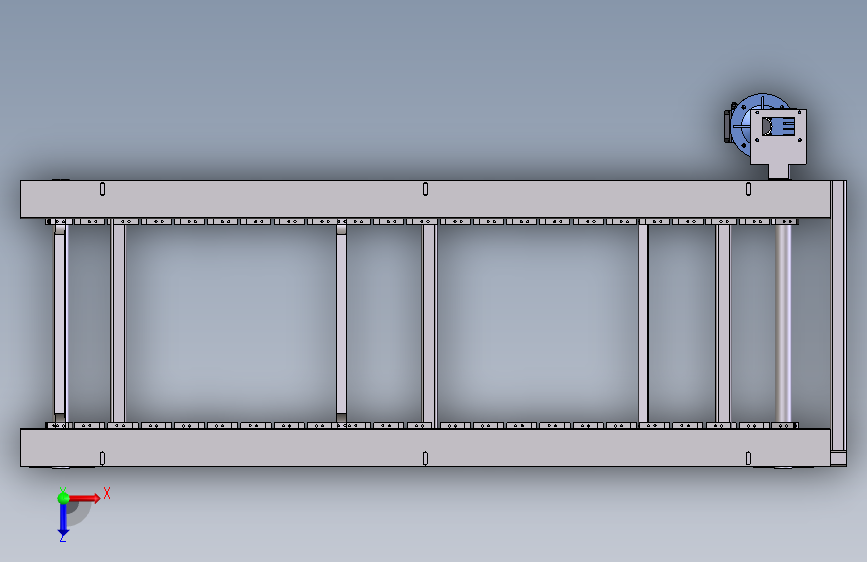

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17239417941280.rar	6.33M
2	9齿内孔40带键槽总宽40C216AL链轮.SLDPRT	317.72K
3	C216AL内链节.SLDPRT	145.32K
4	C216AL外链节.SLDPRT	179.89K
5	E-BDJ-208轴承座.SLDPRT	196.24K
6	GB╱T5783-2016[六角头螺栓全螺纹M10×100].sldprt	187.67K
7	NMRV063-90B5-1.1RV减速电机.SLDPRT	1.98M
8	TS-01-002提升机框架-2.SLDPRT	99.50K
9	XH-12-102从动张紧板.SLDPRT	181.77K
10	XH-12-103轴承座垫板.SLDPRT	181.77K
11	XH-12-104轴环.SLDPRT	75.16K
12	XH-13-000出口输送机总装图.SLDASM	946.12K
13	XH-13-001出口输送机钣金挡边.SLDPRT	164.17K
14	XH-13-002电机扭力板.SLDPRT	227.64K
15	XH-13-100出口输送机框架.SLDASM	164.28K
16	XH-13-101出口输送机框架.SLDPRT	455.32K
17	XH-13-103出口输送机框架-1.SLDPRT	75.24K
18	XH-13-200出口输送机网带组件.SLDASM	382.39K
19	出口输送机单网带组件.SLDASM	195.06K
20	出口输送机网带主动轴.SLDPRT	135.06K
21	出口输送机网带从动轴.SLDPRT	115.19K
22	出口输送机网带支撑方管.SLDPRT	209.52K

此图纸下载需要500金币

立即下载

发布者

战斗机（代做私信）

创作: 3061

粉丝: 67

加入时间：2021-02-23

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：6.48M

所需金币：500

上传时间：2024-08-18 08:43:15

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2023

标签

图纸简介

链条输送机是在承载链条上，可以直接用链条作为输送载体或者每节链条之间再加上一较高的承载滚子附件来承载货物。而链条是以滚子来与轨道滚动滑行，链条上的滚子与轨道是以滚动接触，摩擦阻力小，动力损耗低且可承载较重的荷重。链条输送机的输送能力大，主要输送托盘、大型周转箱等。输送链条结构形式多样，并且有多种附件，易于实现积放输送，可用做装配生产线或作为物料的储存输送。精心设计，欢迎下载。
