小型压机的液压系统（2）（ID:1525340）

设备部件 / 液压气动元件 / 小型压机的液压系统（2）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17239841593205.zip	2.22M
2	1.png	35.52K
3	2.png	22.65K

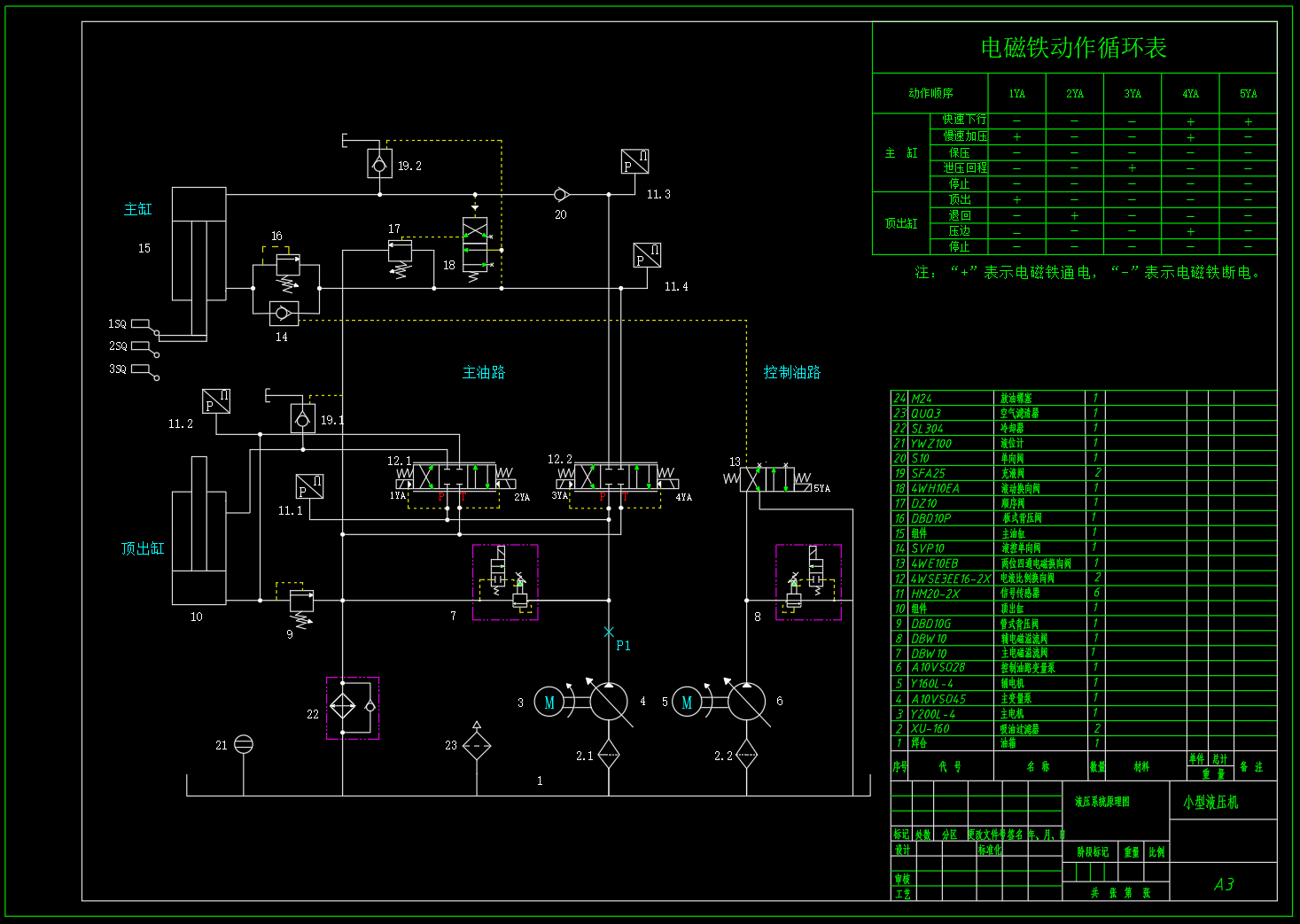

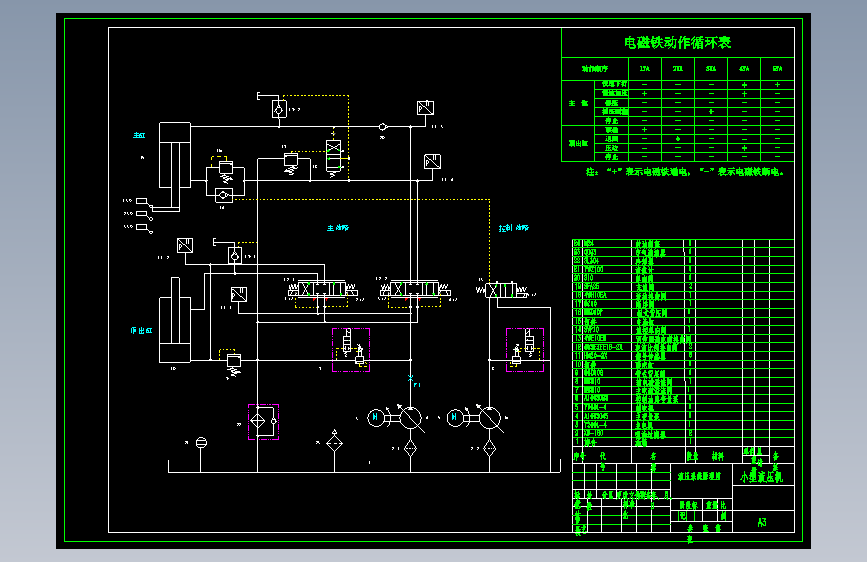

4	小型液压机液压系统原理图-A3（2）.dwg	182.55K
5	小型液压机课程设计说明书.doc	1.97M
6	屏幕截图2024-08-18202649.png	45.13K
7	屏幕截图2024-08-18202706.png	31.32K
8	屏幕截图2024-08-18202726.png	176.26K

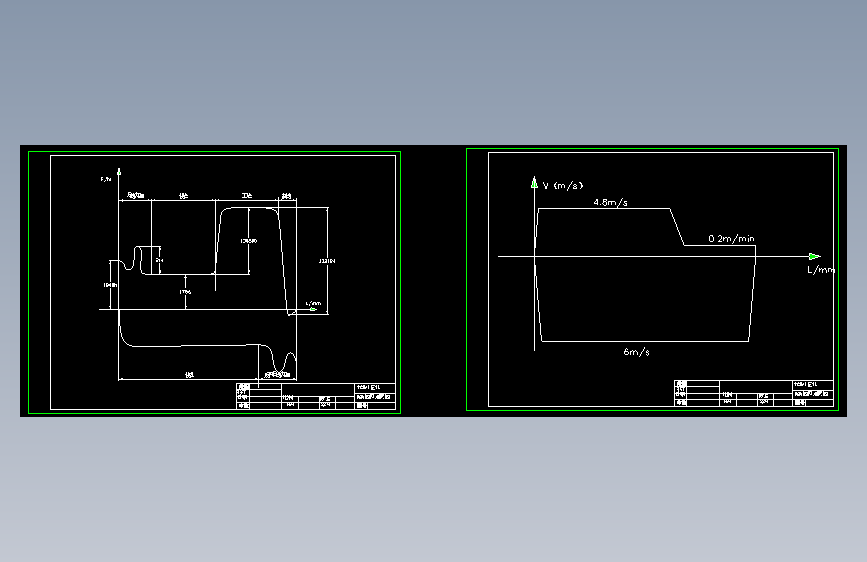

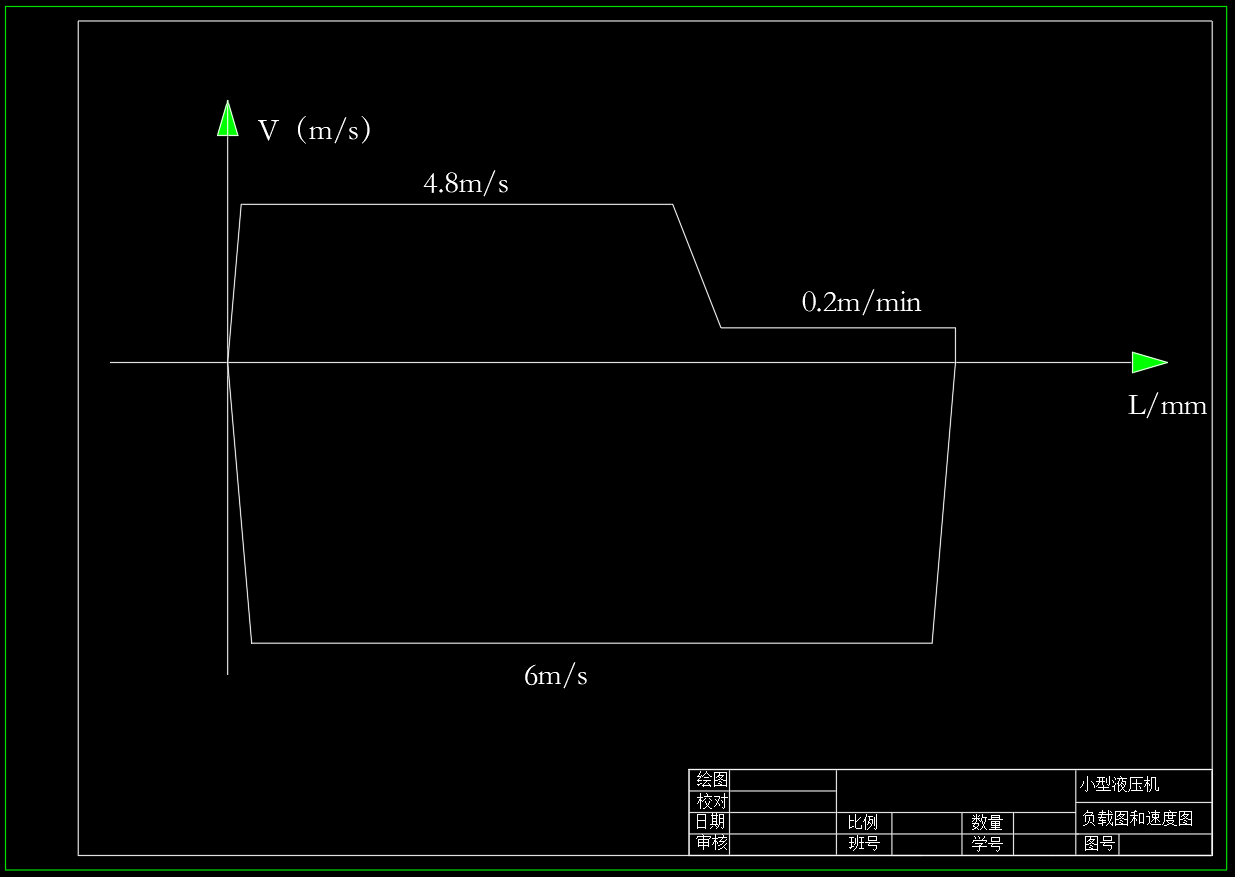

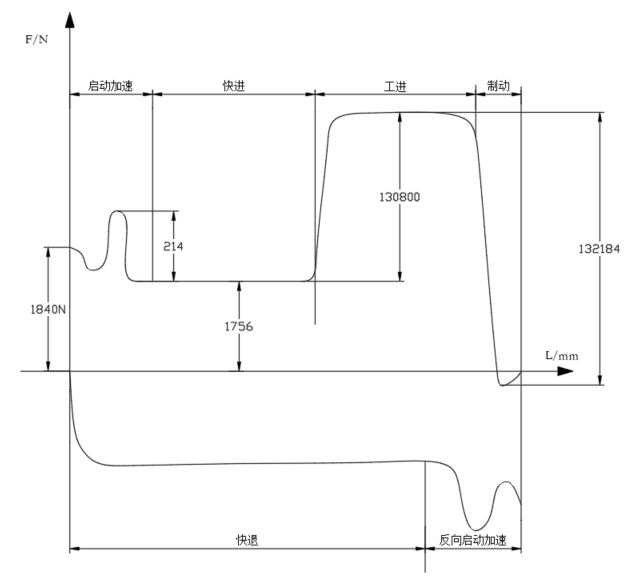

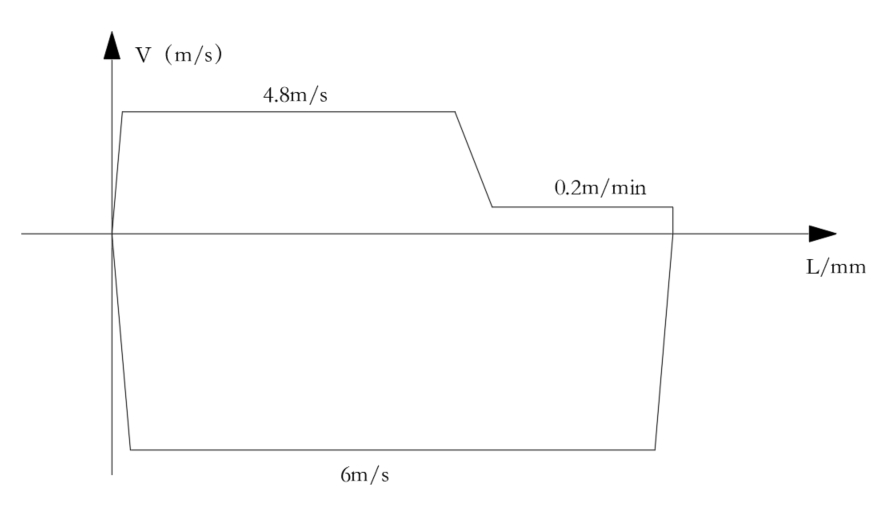

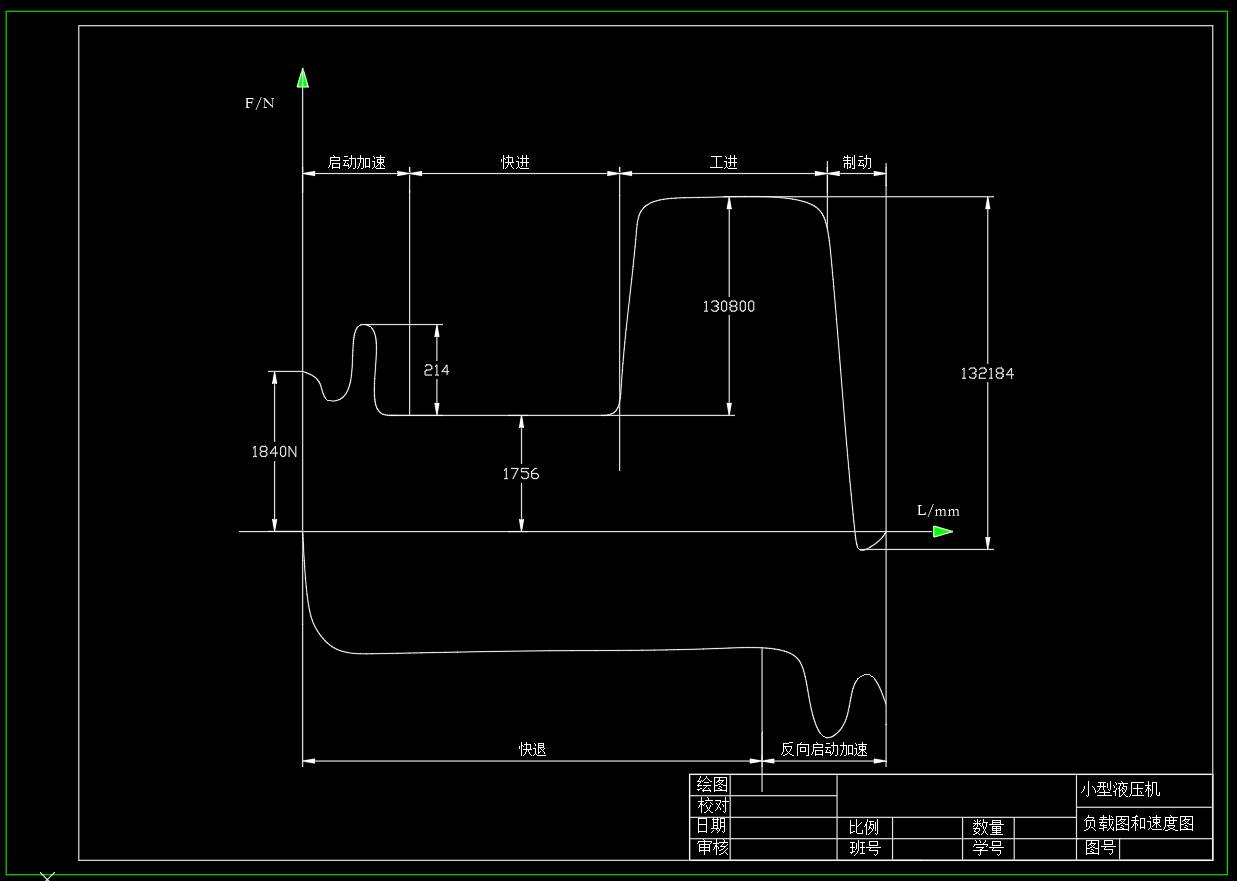

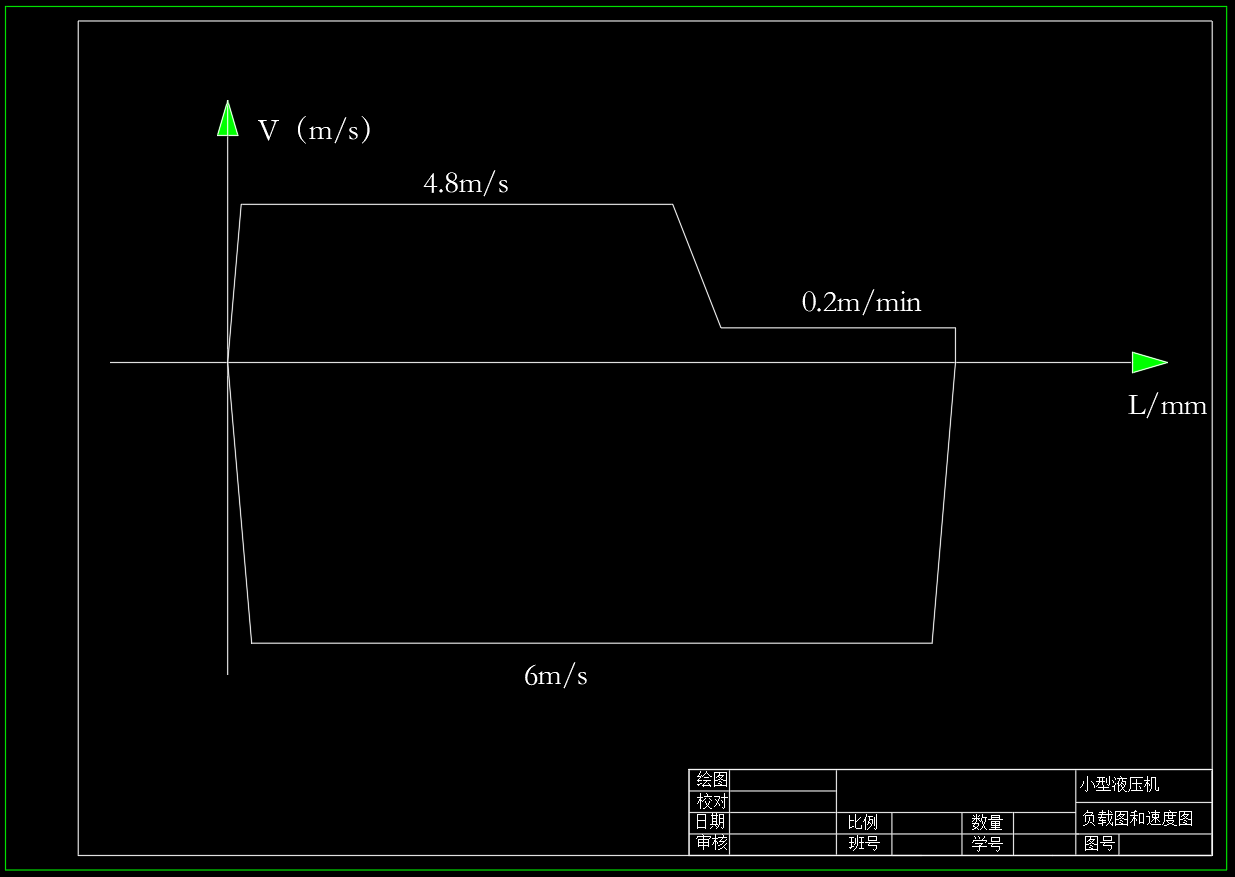

9	负载图和速度图-A3.dwg	185.97K

此图纸下载需要300金币

立即下载

发布者

机械与液压（原创） +V:o627951491

创作: 684

粉丝: 69

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg

文件大小：2.27M

所需金币：300

上传时间：2024-08-18 20:29:27

是否可编辑：可修改，包括参数

版本：AutoCAD 2018

标签

小型压机

液压系统

图纸简介

设计小型压机的液压系统，要求完成的工作循环为快速下降-慢速压制-保压延时-快速退回-原位停止。最大压制力为130KN，移动部件自重G＝2100N，移动时摩擦力为1300N，快速下降时速度为4.8m／min，慢速压制时最大速度为0.2m／min，快退时速度为6m／min，设系统中压机的上升、下降加速时间为0.18秒，保压延时采用时间继电器控制。
