动力滑台液压系统（ID:1525651）
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17239916188872.zip | 1.90M |
| 2 | 1.png | 28.96K |
| 3 | 2.png | 41.79K |
| 4 | 3.png | 23.78K |
| 5 | 动力滑台液压系统课程设计说明书.doc | 1.79M |

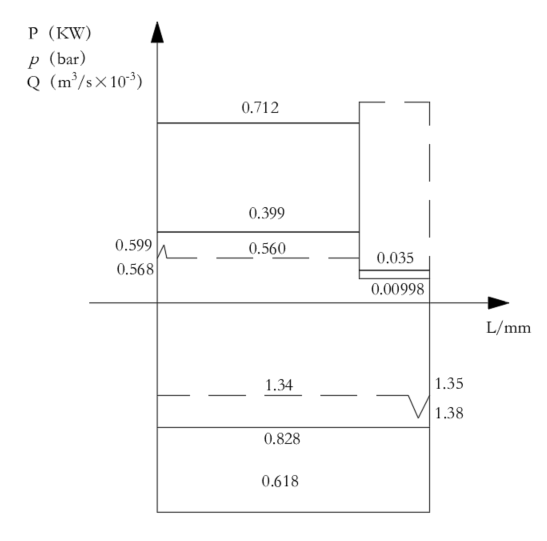

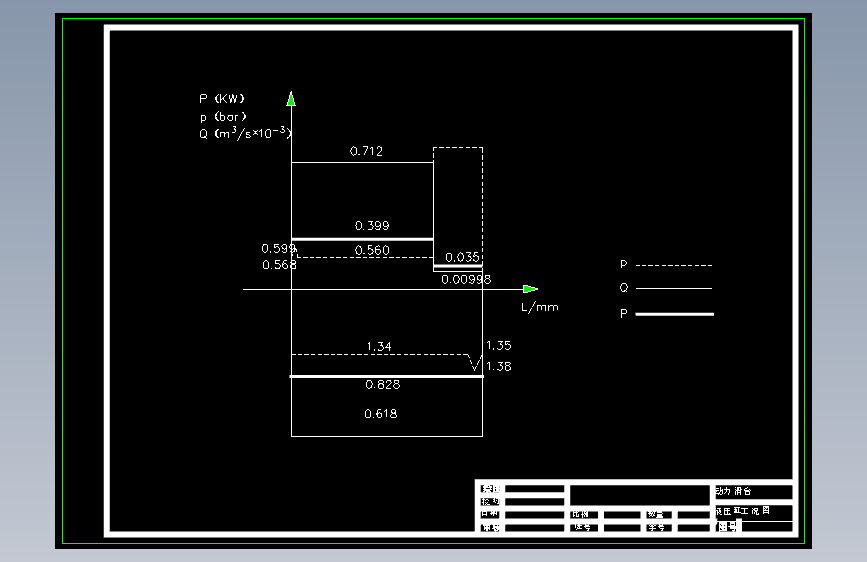

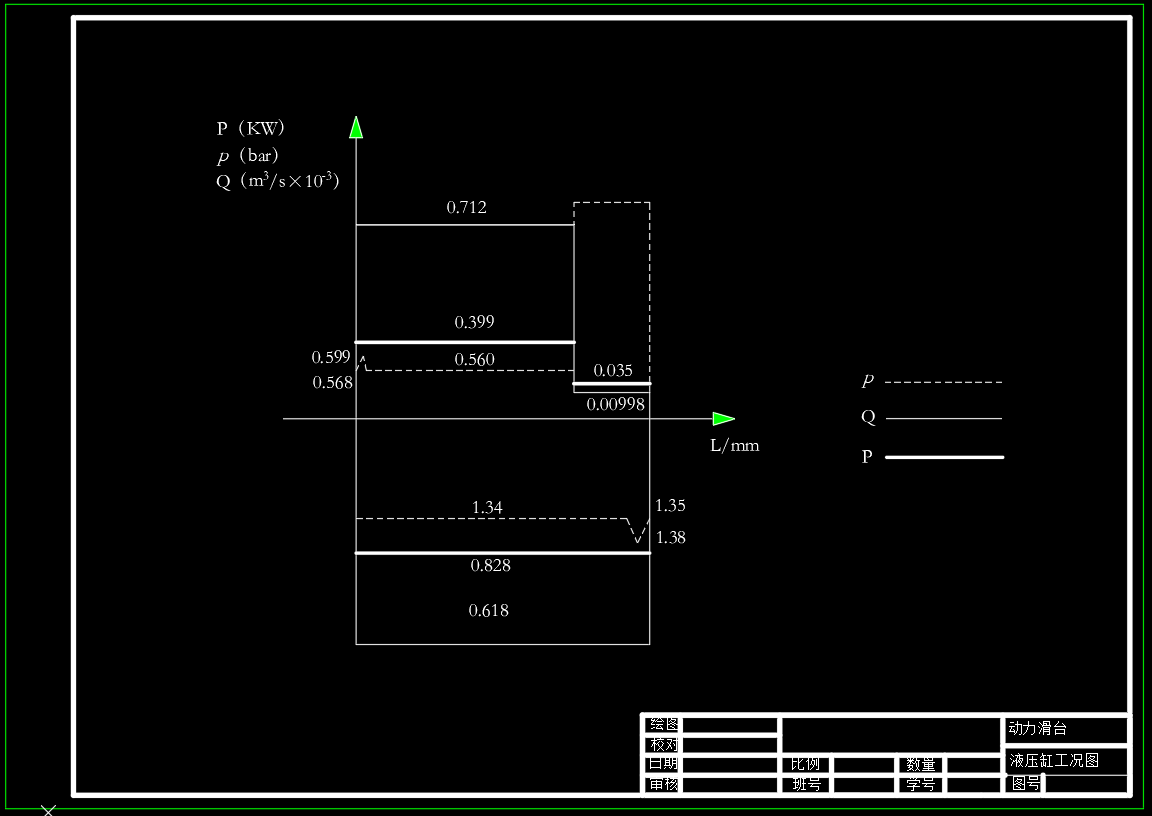

| 6 | 液压缸工况图-A3.dwg | 144.84K |

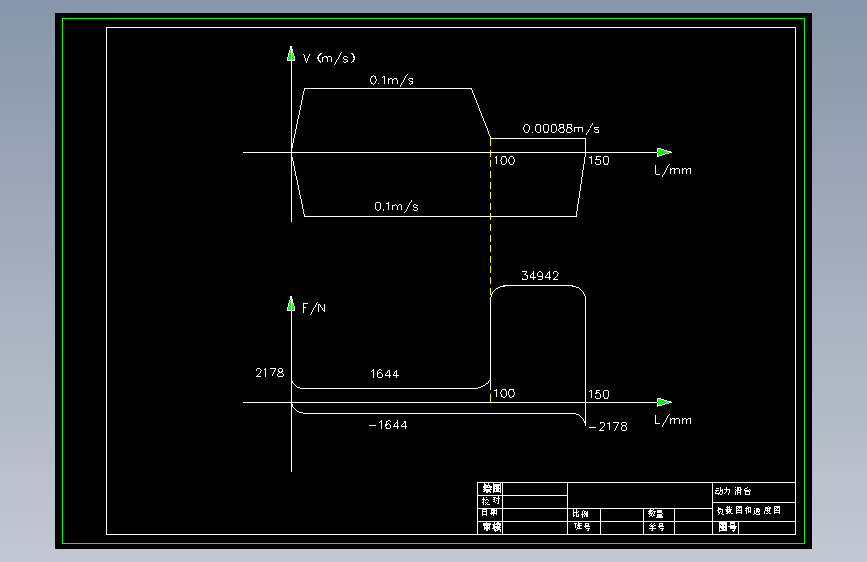

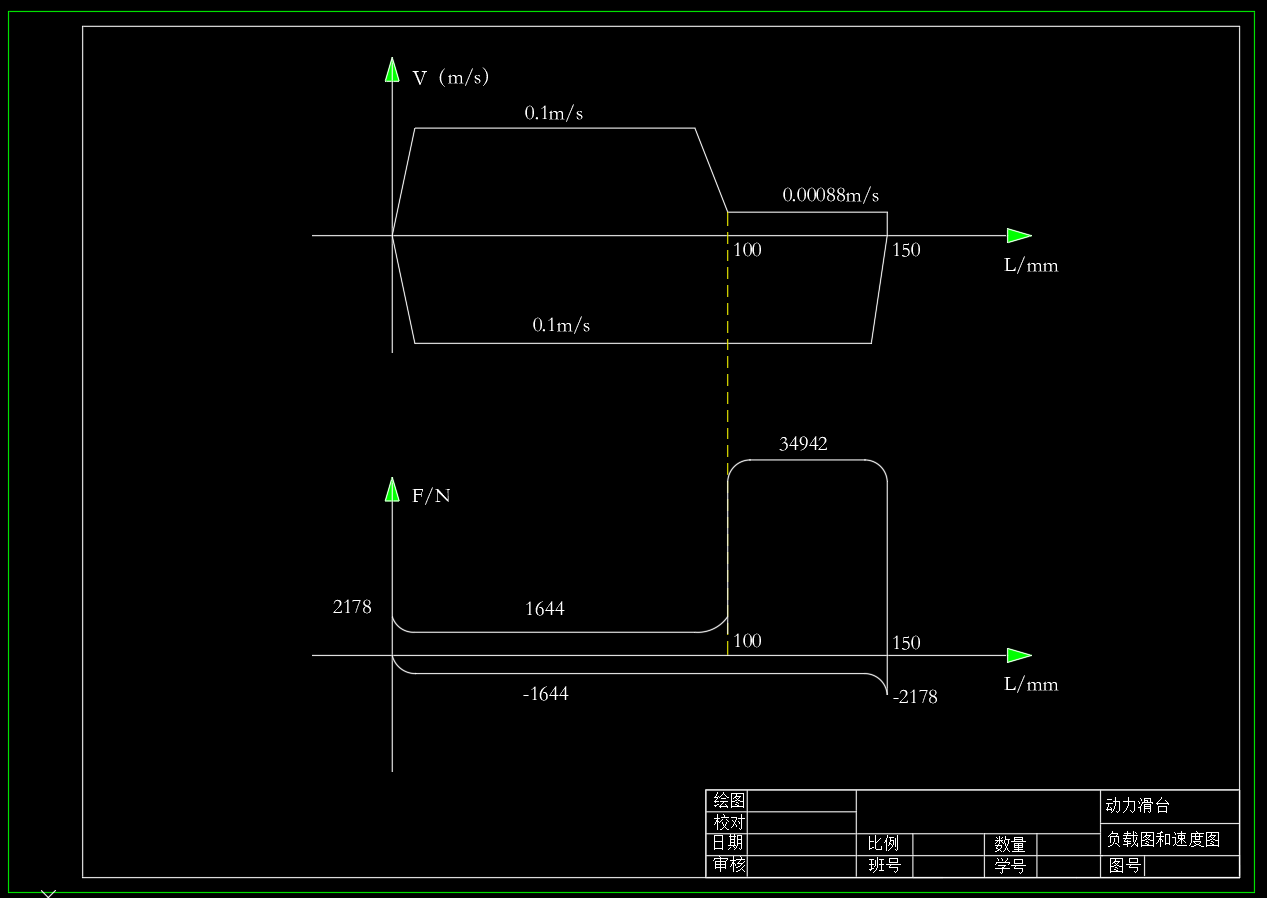

| 7 | 负载图和速度图-A3.dwg | 172.74K |

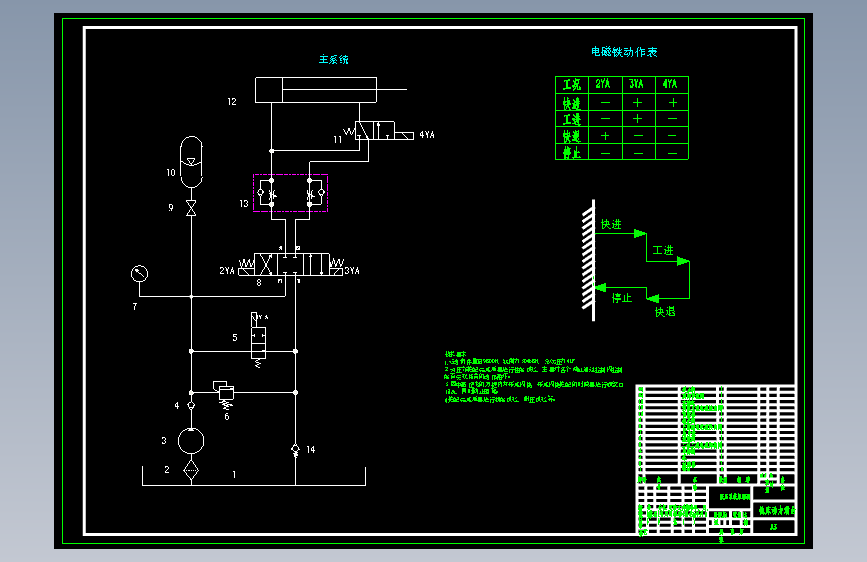

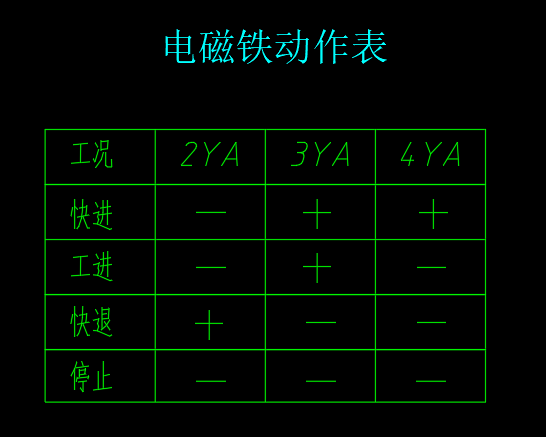

| 8 | 铣床动力滑台液压系统设计-A3.dwg | 148.32K |
此图纸下载需要300金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 676
粉丝: 64
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：1.94M
所需金币：300
上传时间：2024-08-18 22:33:44
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
动力滑台
液压系统
图纸简介

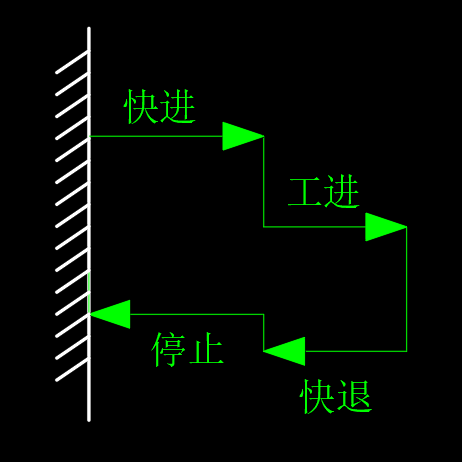

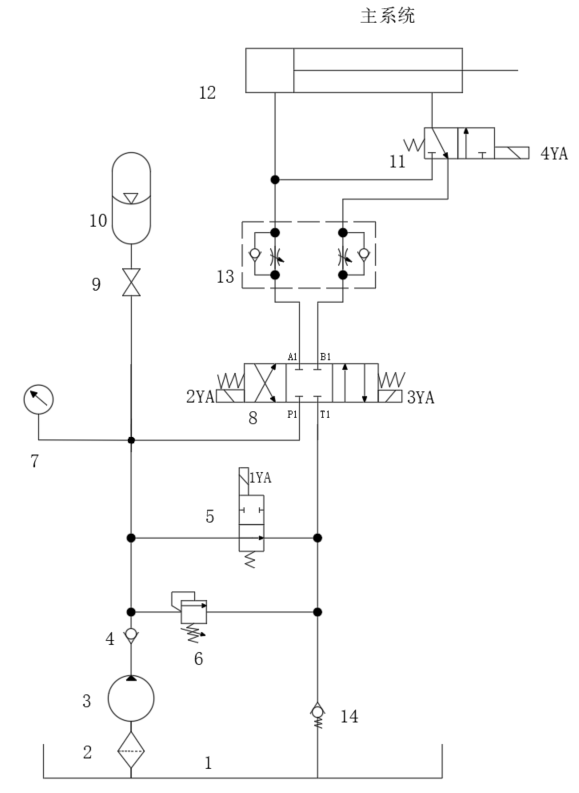

设计动力滑台液压系统，实现的工作循环是：快进——工进——快退——停止。主要性能参数与性能要求如下：切削阻力FL=30468N；运动部件所受重力G=9800N；快进、快退速度V1=V3=0.1m/s，工进速度V2=0.88×10-3m/s；快进行程L1=100mm，工进行程L2=50mm；往复运动的加速时间△t=0.2s；动力滑台采用平导轨，静摩擦系数μs=0.2，动摩擦系数μd=0.1。液压系统执行元件选为液压缸。
